Festool Ti 15: Advarsel! Les alle sikkerhetsregler og anvisninger. Hvis advarslene og anvis- ningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy(med ledning) og batteridrevne elektroverktøy (uten ledning).

60

TI 15

N

Originalbruksanvisning 1 Sikkerhetsregler 1.1 Generell sikkerhetsinformasjon

Advarsel! Les alle sikkerhetsregler og anvisninger. Hvis advarslene og anvis- ningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk. Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1.2 Sikkerhetsanvisninger som er spesifikke for maskinen

– Maskinen må bare holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet eller skruen kan komme til å treffe skjulte strømledninger.  Dersom verktøyet eller skruen kommer i kontakt med en strømførende ledning, kan metall- deler på maskinen settes under spenning. Det kan medføre elektrisk støt.  – Denne laderen kan bare brukes av  barn  fra 8 år og personer med nedsatt fysiske, motoriske eller mentale evner eller manglende erfaring og kunnskap dersom de er under oppsyn av en voksen eller har fått opplæring i trygg bruk av apparatet og farer som kan oppstå.  Barn  må ikke leke med apparatet.  Rengjøring og vedlikehold  skal ikke utføres av  barn  som ikke er under oppsyn. – Bruk egnet personlig verneutstyr:  hørselvern, vernebriller og støvmaske når det oppstår støv under arbeidet, vernehansker ved bearbeiding av ru materialer og når verktøy skal byttes. FORSIKTIG! Rekyl! Svinging: Slå av apparatet umiddelbart! – Ikke hold av-/på-knappen inne over lengre tid! – Ikke åpne batteriet og laderen! – Beskytt laderen mot metalldeler (f. eks. metallspon) og væske! – Ikke bruk batterier eller ladere som ikke er beregnet på hverandre! – Beskytt batteriet mot varme, inkludert ild og langvarig opphold i sollys! – Slukk aldri brennende li-ion-batterier med vann! Bruk sand eller brannsluknings- apparat. – Kontroller regelmessig plugg og ledning for å unngå farer, og få dem byttet hos et autorisert kundeserviceverksted hvis de er skadet. – Når laderen ikke er i bruk, må støpselet trekkes ut av stikkontakten.

TI 15

61

N

1.3

Utslippsverdier

Typiske verdier (beregnet etter EN 60745):

Svingningsemisjonsverdi a

h

 (vektorsum fra tre ret-

ninger) og usikkerhet K beregnet i henhold til EN

60745:

De angitte emisjonsverdiene (vibrasjon, støy)

– brukes til å sammenligne maskiner,

– men kan også brukes til en foreløpig vurdering av

vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområdene for

elektroverktøyet.

En økning er mulig ved annet bruk, med annet inn-

satsverktøy eller ved utilstrekkelig vedlikehold.

Vær oppmerksom på maskinens tomgangs- og

stillstandsperioder!

2 Symboler 3 Tekniske  data

* elektronisk begrenset

Skruing med slag

Lydtrykknivå

L

PA

 = 93 dB(A)

Lydeffektnivå

L

WA

 = 104 dB(A)

Usikkerhet

K = 3 dB

Skruing og boring uten slag

Lydtrykknivå

L

PA

 = 68 dB(A)

Lydeffektnivå

L

WA

 = 79 dB(A)

Usikkerhet

K = 3 dB

FORSIKTIG

Lyd som oppstår under arbeidet

Hørselsskadelig



Bruk hørselvern!

Boring i metall

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Skruer

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Tiltrekking av skruer og mutre

med maks. størrelse

a

h

 = 11,3 m/s

2

K = 3,0 m/s

2

Advarsel mot generell fare

Advarsel om elektrisk støt

Anvisning/les merknader!

Bruk hørselvern

Bruk vernehansker

Bruk vernebriller!

Ikke kommunalt avfall.

Driftsmodus slagtrekker

Driftsmodus boring/skruing uten slag

Batteridrevet slagtrekker

TI15

Motorspenning

14,4 V

Tomgangsturtall

0 - 2600 o/min

Slagtall

2400 - 3600 slag/min

maks. turtall

harde skrujobber (metall)

100 Nm*

Chuck-spennvidde

1,5 - 13 mm

Maks. bordiameter

Treverk

13 mm

Metall

10 mm

maks. skruediameter i gran

inntil 8 x 160 mm

Verktøyfeste i borspindel

1/4 ’’

Vekt uten batteri med Centrotec

1,2 kg

62

TI 15

N

4 Apparatets deler

Avbildet eller beskrevet tilbehør kan avvike fra til-

behøret som følger med.

De oppgitte illustrasjonene finnes fremst i bruks-

anvisningen.

5 Riktig bruk

Batteridrevet slagtrekker egnet

– til inn- og fastskruing av skruer inntil angitt mak-

simaldimensjon

– til boring i metall, treverk, plast og lignende ma-

terialer

– til bruk med Festool-batterier i serien BPC og

BPS i samme spenningsklasse.

Apparatet skal

ikke

 brukes til oppgaver som krever

et nøyaktig/spesifisert turtall. Hvis apparatet bru-

kes til oppgaver som krever et spesifisert turtall el-

ler der et maksimalt turtall ikke må overskrides, er

det fare for å skru for mye eller at det skal oppstå

skader på skruen eller på emnet.

LaderTCL 3 egnet

– til oppladning av Festool batteri: BP, BPS og BPC

(NiMH, NiCd, Li-ion gjenkjennes automatisk)

– kun til innendørs bruk.

Ved ikke-forskriftsmessig bruk bærer bruke-

ren ansvaret, under dette regnes også indus-

triell, kontinuerlig bruk.

6 Igangsetting

6.1

Kabeloppvikling for lader [3-3]

Før bruk må kabelen vikles helt ut av utspa-

ringen.

6.2

Festool-batterier



Batteriet er klart til bruk ved levering og kan la-

des opp til enhver tid.

Lader

TCL 3

Nettspenning (inngang)

220 - 240 V ~

Nettfrekvens

50/60 Hz

Ladespenning (utgang)

10,8–18 V=

Hurtiglading

maks. 3 A

Vedlikeholdslading pulserende (NiCd, NiMH)

ca. 0,06 A

Ladetider for BP-, BPS- og BPC-batterier

Li-ion 1,5 Ah, 80 % / 100 %

ca. 25/35 min

Li-ion 3,0 Ah, 80 % / 100 %

ca. 55/70 min

Li-ion 4,2 Ah, 80 % / 100 %

ca. 70/90 min

Tillatt driftstemperaturområde

  -5  °C  til  + 45 °C

Temperaturovervåkning

vha. NTC-motstand

Beskyttelsesklasse

/II

Batteri

BPC 15 Li

Spenning

14,4 V

Kapasitet

4,2 Ah

Vekt

0,58 kg

[1-1]

Bitsdepot

[1-2]

På/av-knapp

[1-3]

Høyre/venstre-bryter

[1-4]

LED-lampe

[1-5]

CENTROTEC-verktøyholder

[1-6]

Innstillingshjul for turtall/slagtall

[1-7]

Kapasitetsindikator

[1-8]

Batteri

[1-9]

Belteklips

[1-10]

Knapp for å løsne batteriet

[1-11]

Adapter for FastFix-forsatser

[1-12]

Chuck 13 mm

[1-13]

Vinkelforsats

[3-1]

Lader

[3-2]

LED-indikator

[3-3]

Kabeloppvikling

[3B]

Veggfeste

TI 15

63

N

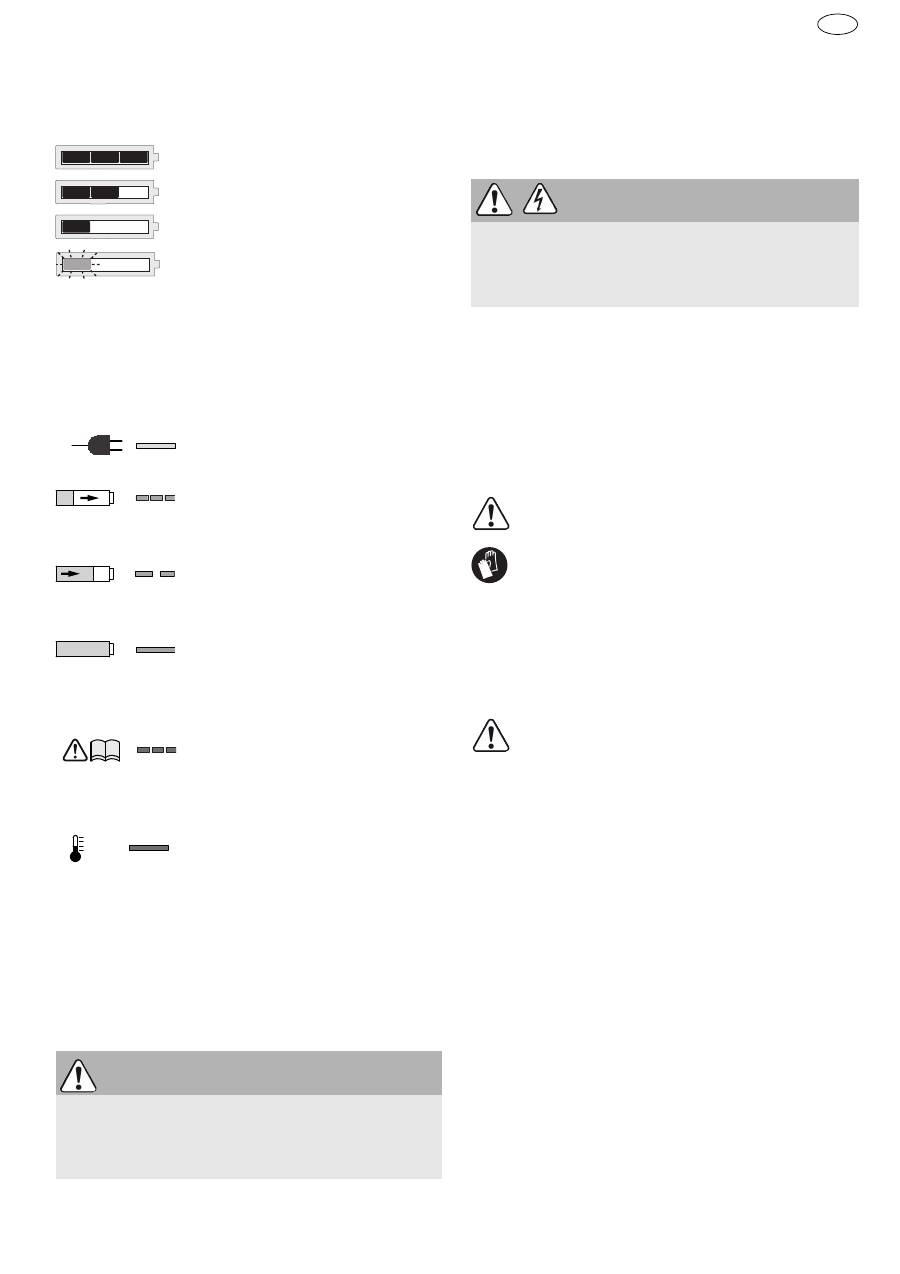

Bytte av batteri [2]

Kapasitetsindikatoren

[1-7]

 viser ved betjening av

av/på-bryteren automatisk

[1-2]

 batteriets ladeni-

vå:

6.3

Festool-lader

Lade batteriet [3A]

LED-en

[3-2]

 på laderen viser gjeldende driftstil-

stand for laderen.

7 Innstillinger

7.1

Endre dreieretning [1-3]

• Bryteren mot venstre = høyregang

• Bryteren mot høyre = venstregang

7.2

Stille inn turtall/slagtall



Still inn turtall/slagtall med innstillingshjulet

[1-6]

:

Posisjon 1 = lavt turtall/slagtall

Posisjon 6 = høyt turtall/slagtall

8 Verktøyfeste, forsats

Festool tilbyr forsatser og verktøyfester for for-

skjellige bruksområder.

Bestillingsnumrene til tilbehør og verktøy finner du

i Festool-katalogen eller på Internett under

"www.festool.com".

8.1

CENTROTEC-verktøyholder [4]

Raskere bytte av verktøy med CENTROTEC-tange

CENTROTEC-verktøy skal kun spennes fast

til CENTROTREC-verktøyholdere.

Bruk beskyttelseshansker ved bytte!

8.2

Chuck BF-TI 13 [5]

Til feste av bor inntil 13 mm og av verktøy med tan-

ge.



Slagmodusen slås automatisk av når det settes

inn en chuck.

Spenn fast verktøyet midt i chucken.



Boret festes ved at hylsen trekkes bakover og

dreies med klokken til det smekker på plass.

8.3

Adapter TI-FX [6]

Til montering av følgende nevnte forsatser på elek-

troverktøy (delvis tilbehør).



Slagmodusen slås automatisk av når det settes

inn en adapter.



Pass på at de tre hvite punktene står på rad når

du setter på adapteren. Drei om nødvendig den

innvendige sekskantholderen litt for hånd, slik

at adapteren kan festes.



Drei spennringen fast til anslag for å feste adap-

teren.

Vinkelforsats DD-AS [7]

Bor og skruing i rett vinkel i forhold til maskinen

(delvis tilbehør).

Eksenterforsats DD-ES [8]

Skruing nær kanter med bits iht. ISO 1173 (delvis

tilbehør).

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Anbefaling:

 Lad batteriet før

videre bruk.

Gul LED – lyser kontinuerlig

Laderen er klar til bruk.

Grønn LED – blinker raskt

Batteriet lades med maksimal

strøm.

Grønn LED – blinker langsomt

Batteriet lades med redusert

strøm, li-ion er 80 % ladet.

Grønn LED – lyser kontinuerlig

Ladingen er avsluttet eller startes

ikke på nytt fordi ladenivået er

over 80 %.

Rød LED – blinker

Generelle feilvisninger, f.eks.

ingen fullstendig kontakt, kort-

slutning, defekt batteri, osv.

Rød LED – lyser kontinuerlig

Batteritemperaturen er utenfor

tillatt grenseverdi.

FORSIKTIG

Skade på skruen og/eller emnet



Tilpass turtall/slagtall og slagtid til skrujobbe-

ne.

ADVARSEL

Skaderisiko, elektrisk støt



Ta ut batteriet før det foretas arbeid på maski-

nen.

64

TI 15

N

9 Arbeid med maskinen

9.1

Driftsmodi

Apparatet brukes på følgende måter, avhengig av

verktøyholder/forsats:

9.2

Slå på og av [1-2]

Trykk inn = PÅ, slipp = AV



Etter at du har trykket på av/på-knappen, kan

turtallet styres trinnløst.

LED-lampen

[1-4]

 lyser når av-/påknappen er trykt

inn

[1-2]

.

9.3

Bitsdepot [1-1]

Magnetisk, til feste av bits eller bitsholdere.

9.4

Belteklips [1-9]

Til midlertidig festing av maskinen til arbeidsklær-

ne: kan skyves mot høyre eller venstre eller tas av

batteriet.

9.5

Akustiske varselsignaler

Et lydsignal avgis ved følgende driftstilstander, og

maskinen slår seg av:

10 Vedlikehold og pleie

Kundeservice og reparasjoner

 skal

kun utføres av produsenten eller ser-

viceverksteder: Du finner nærmeste

adresse under:

www.festool.com/Service

Bruk kun originale Festool-reservede-

ler! Best.nr. finner du under:

www.festool.com/Service

Ta hensyn til følgende:

– Hold lufteåpningene på elektroverktøyet åpne og

rene, slik at kjølingen fungerer.

– Hold tilkoblingskontaktene på elektroverktøyet,

laderen og batteriet rene.

Merknad om batteri

– Oppbevar verktøyet på et tørt, svalt sted med en

temperatur på mellom 5 °C og 25 °C.

– Beskytt batteriene mot fuktighet, vann og varme.

– Ikke la tomme batterier være i laderen i mer enn

ca. en måned hvis laderen ikke er koblet til

strømmen. Fare for dyputlading!

– Hvis li-ion-batterier oppbevares i lengre tid uten

å brukes, bør de lades opp til 40 % kapasitet (ca.

15 min. ladetid).

– For å hindre kortslutninger, bør du oppbevare

batteriet i emballasjen som følger med.

– Hvis batteriet varer vesentlig kortere etter hver

opplading, betyr dette at batteriet er oppbrukt og

må erstattes med et nytt.

Skruing med slag

– CENTROTEC-verktøyholder WH-CE (se

kap. 8.1)

Skruing og boring uten slag

– Adapter TI-FX (se kap. 8.3)

• Vinkelforsats DD-AS

• Eksenterforsats DD-ES

• Skrumaskinforsats til bygg og an-

legg DD-DC

– Chuck BF-TI 13 (se kap. 8.2)

ADVARSEL

Fare for personskader



Sett bare elektroverktøyet mot skruen når verk-

tøyet er slått av.

Batteriet er tomt eller maskinen

er overbelastet.

– Bytt batteri.

– Reduser belastningen på maski-

nen.

Maskinen er overopphetet.

– Maskinen kan brukes videre etter

at den er avkjølt.

Li-ion-batteriet er overopphetet

eller defekt.

– Bruk laderen til å kontrollere om

batteriet fungerer som det skal

når det er avkjølt.

ADVARSEL

Skaderisiko. Elektrisk støt



Ta ut batteriet før vedlikeholds-/reparasjonsar-

beider på maskinen.



Alle vedlikeholds- og reparasjonsarbeider som

krever at motorhuset åpnes, skal kun gjennom-

føres av et autorisert kundeservice-verksted.

EKAT

1

2

3

5

4

TI 15

65

N

11 Miljø

Apparatet skal ikke kastes i restav-

fallet!

 Apparater, tilbehør og emballa-

sje skal sorteres til gjenvinning. Ta

hensyn til gjeldende nasjonale for-

skrifter.

Kun EU:

I henhold til rådsdirektiv 2002/96/EF skal

brukt elektroverktøy samles inn og sorteres for

miljøvennlig gjenvinning.

Lever

oppbrukte eller defekte batterier

 til faghan-

delen, Festool-kundeservice eller offentlige plas-

ser for kassering av slikt avfall. Følg sikkerhetsfor-

skriftene som gjelder for ditt land. Batteriene må

være helt utladet ved retur. Batteriene vil dermed

resirkuleres.

Kun EU: I henhold til EU-direktiv

91/157/EØF må

defekte eller oppbrukte batterier kildesorteres.

Informasjon om REACh:

 www.festool.com/reach

12 Transport

Litiumekvivalentmengden i li-ion-batteriet ligger

under angjeldende grenseverdier og er kontrollert

iht. FN-håndboken ST/SG/AC.10/11/Rev.3 del III,

avsnitt 38.3. Derfor er li-ion-batteriet ikke under-

lagt nasjonale og internasjonale forskrifter om far-

lig gods, verken som enkeltdel eller satt inn i appa-

ratet. Forskriftene om farlig gods kan imidlertid

være relevant til transport av flere batterier. Det

kan i slike tilfeller være nødvendig å overholde spe-

sielle bestemmelser.

13 EU-samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er

i samsvar med alle relevante krav i følgende stan-

darder, normer og normdokumenter:

2006/42/EF, 2004/108/EF, 2011/65/EU, EN 60745-1,

EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

55014-2.

Vi erklærer under eget ansvar at dette produktet er

i samsvar med alle relevante krav i følgende stan-

darder, normer og normdokumenter:

2004/108/EF, 2006/95/EF, 2011/65/EU, EN 60335-1,

EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer

Leder for forskning, utvikling, teknisk dokumenta-

sjon

2013-05-22

Batteridrevet slagtrekker

Serienr.

TI 15

496651

År for CE-merking:2011

Lader

Serienr.

TCL 3

10002345, 10004911

År for CE-merking:2013
