Festool Ti 15: Advertencia Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves.Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de fu-tura referencia.El término "herramienta eléctrica" empleado en las indicaciones de seguridad hacereferencia a herramientas eléctricas conectadas a la red eléctrica (con un cable dered) y a herramientas eléctricas alimentadas con batería (sin cable de red).

24

TI 15

E

Manual de instrucciones original 1 Indicaciones de seguridad 1.1 Indicaciones de seguridad generales

Advertencia Lea todas las indicaciones de seguridad e instrucciones.  Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de fu- tura referencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas con batería (sin cable de red).

1.2 Indicaciones de seguridad específicas

– Agarre la herramienta por las superficies aisladas cuando realice tareas en las que la herramienta o el tornillo puedan entrar en contacto con cables eléctricos ocultos.  Este contacto puede conducir tensión a las partes metálicas de la herra- mienta y causar una descarga eléctrica. – Este cargador puede ser utilizado por  niños  a partir de 8 años, como mínimo, así como por personas con capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimientos, si son vigilados o han sido instruidos res- pecto al uso seguro del aparato y comprenden los peligros derivados del mismo. No deje que los  niños  jueguen con el aparato. No permita que los  niños  efectúen la  lim- pieza y el mantenimiento  sin vigilancia. – Lleve puesto el equipo de protección personal apropiado:  orejeras, gafas de pro- tección y mascarilla en trabajos que levantan polvo, y guantes de protección al tra- bajar con materiales rugosos y al cambiar de herramienta. ¡ATENCIÓN! ¡Contragolpe! Giro: desconectar de inmediato la herramienta. – No bloquear el interruptor de conexión y desconexión de forma permanente. – No abrir la batería ni el cargador. – Proteger el cargador de piezas metálicas (p. ej., virutas) y líquidos. – No utilizar baterías ni cargadores de otros fabricantes. – Proteger la batería de fuentes de calor, como por ejemplo la radiación solar prolon- gada o el fuego. – No apagar nunca con agua una batería Li-Ion en llamas. Para ello utilizar arena o una manta contra incendios. – Comprobar periódicamente el enchufe y el cable para evitar riesgos y, en caso de que presenten daños, acudir a un taller autorizado para que los sustituya. – Si el cargador no se está utilizando, desconecte el enchufe de la caja de contacto.

TI 15

25

E

1.3

Emisiones

Los valores típicos obtenidos de acuerdo con la

norma EN 60745 son:

Valor de emisión de vibraciones en a

h

 (suma vecto-

rial de tres direcciones) e incertidumbre K determi-

nada según EN 60745:

Las emisiones especificadas (vibración, ruido)

– sirven para comparar máquinas,

– son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funciona-

miento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, median-

te otras herramientas o con un mantenimiento in-

adecuado. Tenga en cuenta la marcha en vacío y los

tiempos de parada de la máquina.

2 Símbolos 3 Datos técnicos

* con limitación electrónica

Atornillar con percusión

Nivel de intensidad sonora

L

PA

 = 93 dB(A)

Nivel de potencia sonora

L

WA

 = 104 dB(A)

Incertidumbre

K = 3 dB

Atornillar y taladrar sin percusión

Nivel de intensidad sonora

L

PA

 = 68 dB(A)

Nivel de potencia sonora

L

WA

 = 79 dB(A)

Incertidumbre

K = 3 dB

ATENCIÓN

El ruido que se produce durante el trabajo

puede dañar el oído



¡Utilice protección de oídos!

Taladrar en metal

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Atornillar

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Apretar tornillos y tuercas de

un tamaño máximo

a

h

 = 11,3 m/s

2

K = 3,0 m/s

2

Aviso ante un peligro general

Peligro de electrocución

¡Leer las instrucciones e indicaciones!

¡Usar protección para los oídos!

¡Utilizar guantes de protección!

¡Utilizar gafas de protección!

No pertenece a los residuos comunales.

Modo de servicio atornillador de percusión

Modo de servicio atornillar/taladrar sin per-

cusión

Atornillador de percusión de batería

TI15

Tensión del motor

14,4 V

Número de revoluciones en vacío

0 - 2600 rpm

Número de impactos

2400 - 3600 rpm

Par de giro máx.

Atornillado duro (metal)

100 Nm*

Margen de sujeción del portabrocas

1,5 - 13 mm

Diámetro máx. de perforación

Madera

13 mm

Metal

10 mm

Diámetro máx. de atornillado en abeto rojo

hasta 8 x 160 mm

Alojamiento para herramienta en el husillo de taladrar

1/4 ’’

Peso sin batería con Centrotec

1,2 kg

26

TI 15

E

4 Componentes

Los accesorios representados o descritos no for-

man parte íntegra de la dotación de suministro.

Las figuras indicadas se encuentran al principio del

manual de instrucciones.

5 Uso  conforme  a  lo  previsto

Atornillador de percusión de batería, apropiado

– para enroscar y apretar tornillos conforme a las

dimensiones máximas especificadas

– para taladrar en metal, madera, plásticos y ma-

teriales similares

– con las baterías Festool de BPC y BPS del mismo

voltaje.

La herramienta

no

 debe utilizarse para aplicacio-

nes que requieran un par de giro preciso/especifi-

cado. En caso de utilizar la herramienta para apli-

caciones que requieran un par de giro específico o

en las que no se deba superar un par de giro máxi-

mo existe peligro de forzar la herramienta, dañar el

tornillo o la pieza de trabajo.

Cargador TCL 3 apto

– para cargar los acumuladores Festool: BP, BPS y

BPC (NiMH, NiCd, Li-Ion se detectan de forma

automática);

– solo para uso interno.

El usuario será responsable de cualquier uti-

lización indebida; como tal se considera el

funcionamiento industrial continuado.

6 Puesta  en  servicio

6.1

Enrollacables del cargador [3-3]

Antes de la puesta en servicio, extraer el ca-

ble de la entalladura y desenrollarlo comple-

tamente.

Cargador

TCL 3

Tensión de la red (entrada)

220 - 240 V ~

Frecuencia de la red

50/60 Hz

Tensión de carga (salida)

10,8-18 V =

Carga rápida

máx. 3 A

Corriente de conservación por impulsos (NiCd, NiMH)

aprox. 0,06 A

Tiempos de recarga para acumuladores BP, BPS y BPC

Li-Ion 1,5 Ah, 80 % / 100 %

aprox. 25-35 min.

Li-Ion 3,0 Ah, 80 % / 100 %

aprox. 55-70 min.

Li-Ion 4,2 Ah, 80 % / 100 %

aprox. 70-90 min.

Margen admisible de temperaturas de funcionamiento

–5 °C a +45 °C

Control de temperatura

mediante resistencia NTC

Clase de protección

/II

Batería

BPC 15 Li

Tensión

14,4 V

Capacidad

4,2 Ah

Peso

0,58 kg

[1-1]

Compartimento para puntas de destorni-

llador

[1-2]

Interruptor de conexión y desconexión

[1-3]

Interruptor de giro derecha/izquierda

[1-4]

Lámpara LED

[1-5]

Mandril CENTROTEC

[1-6]

Rueda de ajuste número de revoluciones/

impactos

[1-7]

Indicación de capacidad

[1-8]

Batería

[1-9]

Enganche de cinturón

[1-10]

Teclas para soltar el acumulador

[1-11]

Adaptador para adaptadores FastFix

[1-12]

Portabrocas 13 mm

[1-13]

Ángulo adicional

[3-1]

Cargador

[3-2]

LED

[3-3]

Enrollacables

[3B]

Fijación mural

TI 15

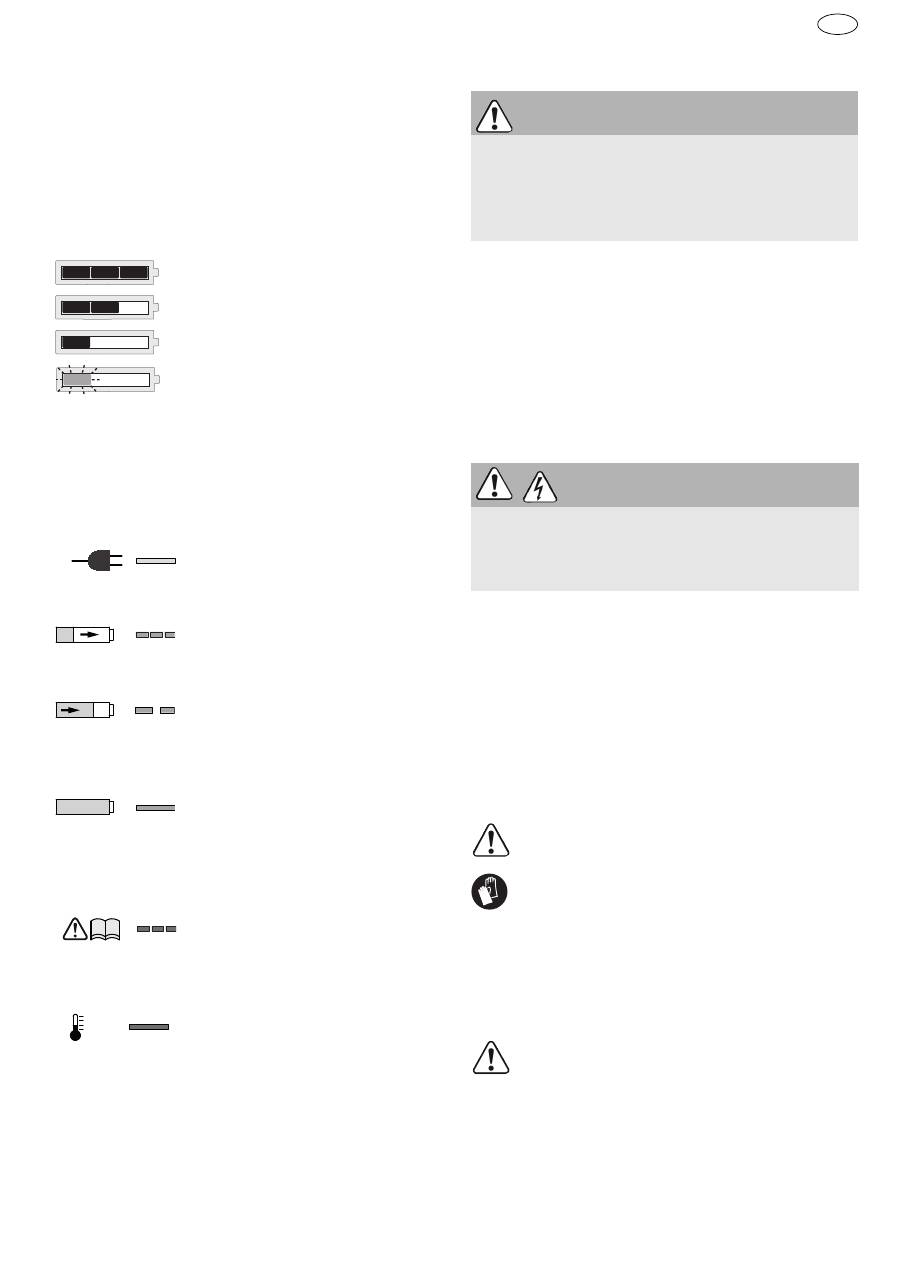

27

E

6.2

Baterías de Festool



Tras la entrega, la batería está lista para el ser-

vicio inmediato y puede cargarse en cualquier

momento.

Cambiar la batería [2]

La indicación de la capacidad

[1-7]

 muestra auto-

máticamente el estado de carga de la batería al ac-

cionar el interruptor de conexión/desconexión

[1-

2]

:

6.3

Cargador Festool

Cargar la batería [3A]

El LED

[3-2]

 del cargador indica su estado de fun-

cionamiento actual.

7 Ajustes

7.1

Invertir el sentido de giro [1-3]

• Interruptor hacia la izquierda = giro a la derecha

• Interruptor hacia la derecha = giro a la izquierda

7.2

Ajuste del número de revoluciones/im-

pactos



Ajuste el número de revoluciones/impactos en

la rueda de ajuste

[1-6]

:

Posición 1 = número bajo de revoluciones/im-

pactos

Posición 6 = número elevado de revoluciones/

impactos

8 Alojamiento para herramienta, ac- cesorios de prolongación

Festool ofrece accesorios de prolongación y aloja-

mientos de herramienta para distintos tipos de

aplicación.

Los números de pedido de los accesorios y las he-

rramientas figuran en el catálogo de Festool o en la

dirección de Internet www.festool.com.

8.1

Mandril CENTROTEC [4]

Cambio de herramientas rápido con vástago CEN-

TROTEC

Fije las herramientas con CENTROTEC solo

en el mandril CENTROTEC.

Utilice guantes de protección durante el

cambio.

8.2

Portabrocas BF-TI 13 [5]

Para fijar brocas de hasta 13 mm y herramientas

con vástago.



El funcionamiento de percusión se desconecta

de forma automática al utilizar el portabrocas.

Fije la herramienta centrada en el portabro-

cas.



Para fijar la broca, tire del casquillo hacia atrás

y gírelo en el sentido de las agujas del reloj has-

ta que quede encajado.

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Recomendación:

 cargar la bate-

ría antes de una nueva utilización.

LED amarillo: luz permanente

El cargador está listo para el ser-

vicio.

LED verde: parpadeo rápido

La batería se carga con la

corriente máxima.

LED verde: parpadeo lento

La batería se carga con corriente

reducida, la batería de Li-Ion se

ha cargado hasta un 80 %.

LED verde: luz permanente

El proceso de carga ha finalizado

o no se inicia de nuevo dado que

el estado de carga actual es

superior al 80 %.

LED rojo: parpadeo

Indicador de error general, p. ej.,

no existe contacto, cortocircuito,

batería defectuosa, etc.

LED rojo: luz permanente

La temperatura de la batería está

fuera del valor límite permitido.

ATENCIÓN

Daños en el tornillo y/o en la pieza de trabajo



Adapte el número de revoluciones/impactos y la

duración de los impactos al tipo de atornillado

correspondiente.

ADVERTENCIA

Peligro de lesiones, electrocución



Antes de realizar cualquier trabajo en la máqui-

na, extraiga la batería.

28

TI 15

E

8.3

Adaptador TI-FX [6]

Para colocar los siguientes accesorios de prolon-

gación en la herramienta eléctrica (accesorio par-

cial).



El servicio de percusión se desconecta de forma

automática al utilizar el adaptador.



Al colocar el adaptador, asegúrese de que los

tres puntos blancos queden en una línea. En

caso necesario, gire manualmente el aloja-

miento hexagonal para poder fijar el adaptador.



Para fijar el adaptador, gire el anillo tensor has-

ta el tope.

Ángulo adicional DD-AS [7]

Para taladrar y atornillar en ángulo recto respecto

a la máquina (en parte accesorio).

Excéntrica adicional DD-ES [8]

Atornillar cerca de los bordes con puntas según ISO

1173 (en parte accesorio).

9 Trabajo con la máquina

9.1

Modos de servicio

La máquina se puede utilizar con los siguientes

modos de servicio en función de la selección del

alojamiento de herramienta/accesorios de prolon-

gación:

9.2

Interruptor de conexión y desconexión

[1-2]

Presionar = CONECTADO, soltar = DESCONECTADO



El número de revoluciones/impactos se puede

regular de modo continuo mediante el acciona-

miento del interruptor de conexión/desco-

nexión.

La lámpara LED

[1-4]

 se enciende al presionar el

interruptor de conexión y desconexión

[1-2]

.

9.3

Depósito de puntas [1-1]

Magnético, para alojar puntas o adaptadores.

9.4

Enganche de cinturón [1-9]

Para sujetar brevemente la máquina a la ropa de

trabajo: se puede desplazar hacia la derecha o ha-

cia la izquierda o retirarlo de la batería.

9.5

Señales acústicas de advertencia

Las señales acústicas de advertencia se emiten en

los siguientes estados de funcionamiento y, segui-

damente, la máquina se desconecta:

10 Mantenimiento y cuidado

El

Servicio de atención al cliente y re-

paraciones

 solo está disponible por

parte del fabricante o de los talleres de

reparación: encuentre la dirección

más próxima a usted en:

w

ww.festool.com/Service

Utilice únicamente piezas de recambio

Festool originales. Referencia en:

www.festool.com/Service

Atornillar con percusión

– Mandril WH-CE CENTROTEC (véase Cap.

8.1)

Atornillar y taladrar sin percusión

– Adaptador TI-FX (véase Cap. 8.3)

• Ángulo adicional DD-AS

• Excéntrica adicional DD-ES

• Prolongación de atornillador para

construcción DD-DC

– Portabrocas BF-TI 13 (véase Cap. 8.2)

ADVERTENCIA

Peligro de lesiones



Coloque siempre la herramienta eléctrica des-

conectada en el tornillo.

Batería vacía o máquina sobrecar-

gada.

– Cambie la batería.

– Cargue menos la máquina.

La máquina se ha sobrecalentado.

– Una vez que se haya enfriado la

máquina, puede ponerla de nuevo

en marcha.

La batería de litio se ha sobreca-

lentado o es defectuosa.

– Compruebe el funcionamiento de

la batería ya enfriada con el car-

gador.

ADVERTENCIA

Peligro de lesiones, electrocución



Extraiga siempre la batería de la máquina antes

de realizar cualquier trabajo de mantenimiento y

conservación.



Todos los trabajos de mantenimiento y repara-

ción que exijan abrir la carcasa del motor tan

sólo pueden ser llevados a cabo por un taller au-

torizado.

peep

―   ―

peep  peep

  ―

peep peep peep

EKAT

1

2

3

5

4

TI 15

29

E

Tener en cuenta las siguientes advertencias:

– Mantener despejados y limpios los orificios de

ventilación de la herramienta eléctrica para ga-

rantizar su refrigeración.

– Mantener siempre limpios los puntos de cone-

xión de la herramienta eléctrica, el cargador y la

batería.

Indicaciones de la batería

– Almacenarlas en un lugar seco y fresco a una

temperatura entre 5 °C y 25 °C.

– Proteger las baterías de la humedad, el agua y el

calor.

– No dejar las baterías vacías insertadas en el car-

gador durante más de un mes si el cargador está

desconectado de la red. Peligro de descarga to-

tal.

– Si guarda las baterías Li-lon durante un periodo

prolongado sin utilizarlas, recárguelas hasta un

40 % de su capacidad (cargar durante aprox.

15 min).

– Para evitar cortocircuitos, la batería debe guar-

darse en el embalaje suministrado.

– Un tiempo de servicio breve por carga indica que

la batería está agotada y que debe sustituirse por

una nueva.

11 Medio ambiente

No desechar con la basura doméstica

Recicle las herramientas, accesorios y

embalajes de forma respetuosa con el

medio ambiente. Respete las disposi-

ciones nacionales vigentes.

Solo EU:

De acuerdo con la directiva europea 2002/

96/CE las herramientas eléctricas usadas deben

recogerse por separado y reciclarse de forma res-

petuosa con el medio ambiente.

Devuelva

 las baterías agotadas o defectuosas

a un

comercio especializado, al servicio de atención al

cliente de Festool o a los centros públicos de elimi-

nación de residuos. (tenga en cuenta la normativa

vigente de su país). Los acumuladores deben estar

descargados cuando se devuelvan. Las batería de-

ben reciclarse según la normativa vigente.

Solo UE:

 De acuerdo con la directiva europea 91/

157/CEE, las pilas/baterías defectuosas o agotadas

deben reciclarse debidamente.

Información sobre REACh:

 www.festool.com/reach

12 Transporte

La capacidad de litio equivalente en la batería Li-

Ion se encuentra por debajo del valor límite corres-

pondiente y ha sido revisada conforme el Manual de

Pruebas y Criterios de NU ST/SG/AC.10/11/Rev.3

parte III, subapartado 38.3. Así, la batería Li-Ion

está sujeta a la normativa nacional e internacional

sobre mercancías peligrosas, no como pieza única

ni instalada en un aparato. La normativa sobre

mercancías peligrosas puede ser relevante en el

transporte de varias baterías. En este caso, puede

ser necesario respetar las condiciones especiales..

13 Declaración de conformidad CE

Declaramos bajo nuestra responsabilidad que este

producto cumple todos los requisitos relevantes de

las siguientes directivas, normas o documentos

normativos:

2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-

1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

55014-2.

Declaramos bajo nuestra responsabilidad que este

producto cumple todos los requisitos relevantes de

las siguientes directivas, normas o documentos

normativos:

2004/108/CE, 2006/95/CE, 2011/65/UE, EN 60335-

1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Director de investigación, desarrollo y documenta-

ción técnica

2013-05-22

Atornillador de percusión de

batería

N.º de serie

TI 15

496651

Año de certificación CE:2011

Cargador

N.º de serie

TCL 3

10002345, 10004911

Año de certificación CE:2013
