ZyXEL Communications G-4100: 2 Ouverture d'une session web3 Assistant d’installation

38

1 LAN  1~4

 : Utilisez les câbles Ethernet pour connecter les ports LAN aux ordinateurs, commutateurs et à

une imprimante de relevés. (en option).

2 WAN

 : Connectez votre modem haut débit à ce port avec le câble Ethernet livré avec votre modem.

3 ALIMENTATION 5VCC

 : Connectez l'adaptateur d'alimentation du G-4100 v2 inclus à la prise de courant

du G-4100 v2. Le témoin lumineux

PWR

 (LED) s'allume. Les LED

LAN

 et

WAN

 clignotent et s'allument si

leurs connexions sont correctes. La LED

ZyAIR

 s'allume pendant 20 secondes puis s'éteint. La LED

SYS

s’allume. La LED

ZyAIR

 se rallume et clignote si la connexion sans fil est active.

2 Ouverture d'une session web 3 Assistant d’installation

Les écrans d'installation de l'assistant apparaissent automatiquement après votre première connexion.

1

Remplissez les champs avec les informations fournies par votre ISP. Reportez-vous à l'aide en ligne pour

les détails.

1

Lancez votre navigateur web et allez à

http://192.168.1.1

.

2

Entrez

admin

 comme nom d'utilisateur et

1234

 comme mot de passe. Cliquez sur

Login

 (Ouvrir une session).

39

Les écrans varient en fonction du type d'encapsulation que vous utilisez. Laissez les champs définis sur les

valeurs par défaut si vous n'avez pas cette information.

2

Saisissez un nom d'ESSID unique pour identifier le  G-4100 v2 dans le LAN sans fil.

Sélectionnez un canal (plage de fréquences radio) qui n'est pas utilisé par d'autres appareils sans fils dans la

zone.

WPA fournit une authentification et un cryptage de données aux utilisateurs. Le cryptage de données WPA est

meilleur que celui du WEP. La clé prépartagée est composée de caractères ASCII sensibles à la casse (y

compris les espaces et les symboles). Utilisez l'écran de configuration sans fil avancée si vous voulez utiliser

WPA avec un serveur RADIUS (consultez le guide de l'utilisateur pour les détails).

WEP fournit le cryptage de données seulement (pas d'authentification d'utilisateur).

3

Vous pouvez configurer un serveur de courrier électronique de sauvegarde dans le cas où un serveur de

courrier électronique d'abonné serait inaccessible à partir du G-4100 v2 .

40

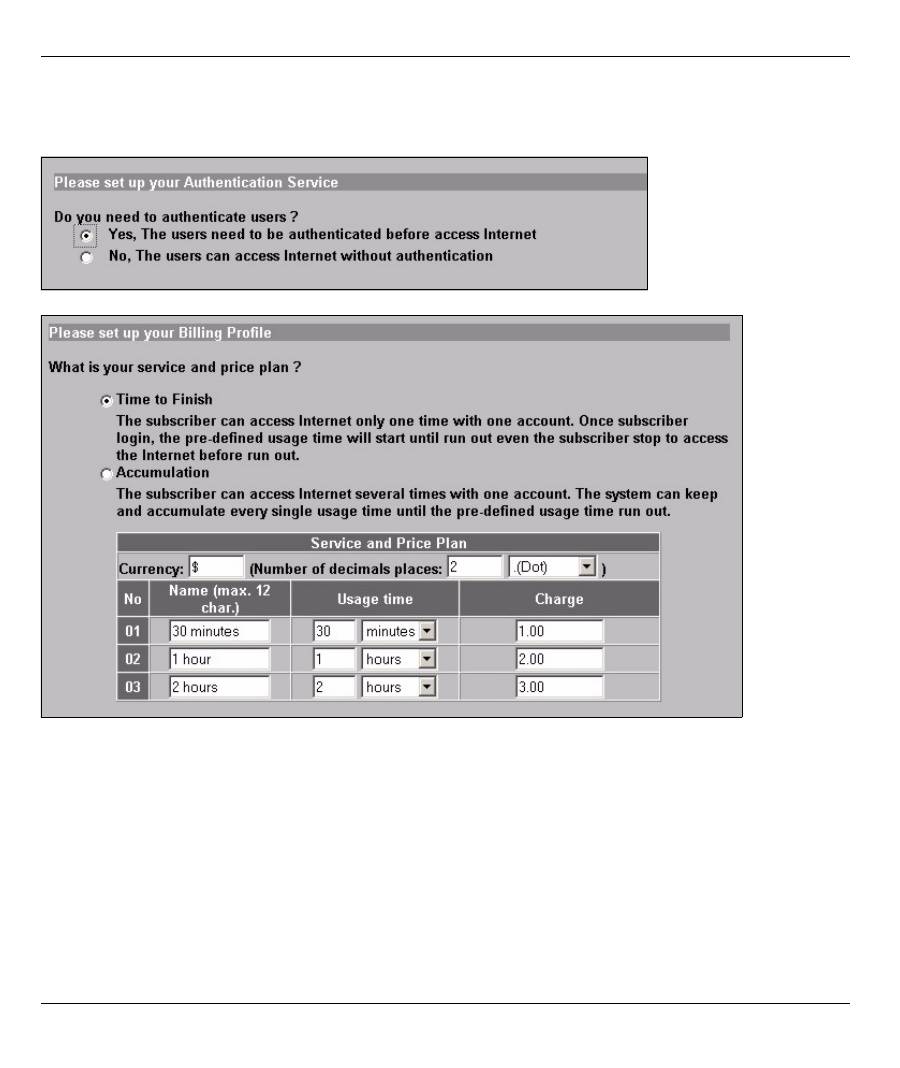

4

Sélectionnez

Yes

pour pouvoir créer et utiliser des comptes d'abonnés. Cet assistant configure les

paramètres d'authentification et de comptabilité pour la base de données d'abonnés locale intégrée du G-

4100 v2. Utilisez l'écran de configuration RADIUS avancé pour utiliser un serveur RADIUS externe à la

place (voir le guide de l'utilisateurs pour les détails).

5

Définissez le type de comptabilité à utiliser. Définissez les périodes d'accès à Internet et leurs prix.

6

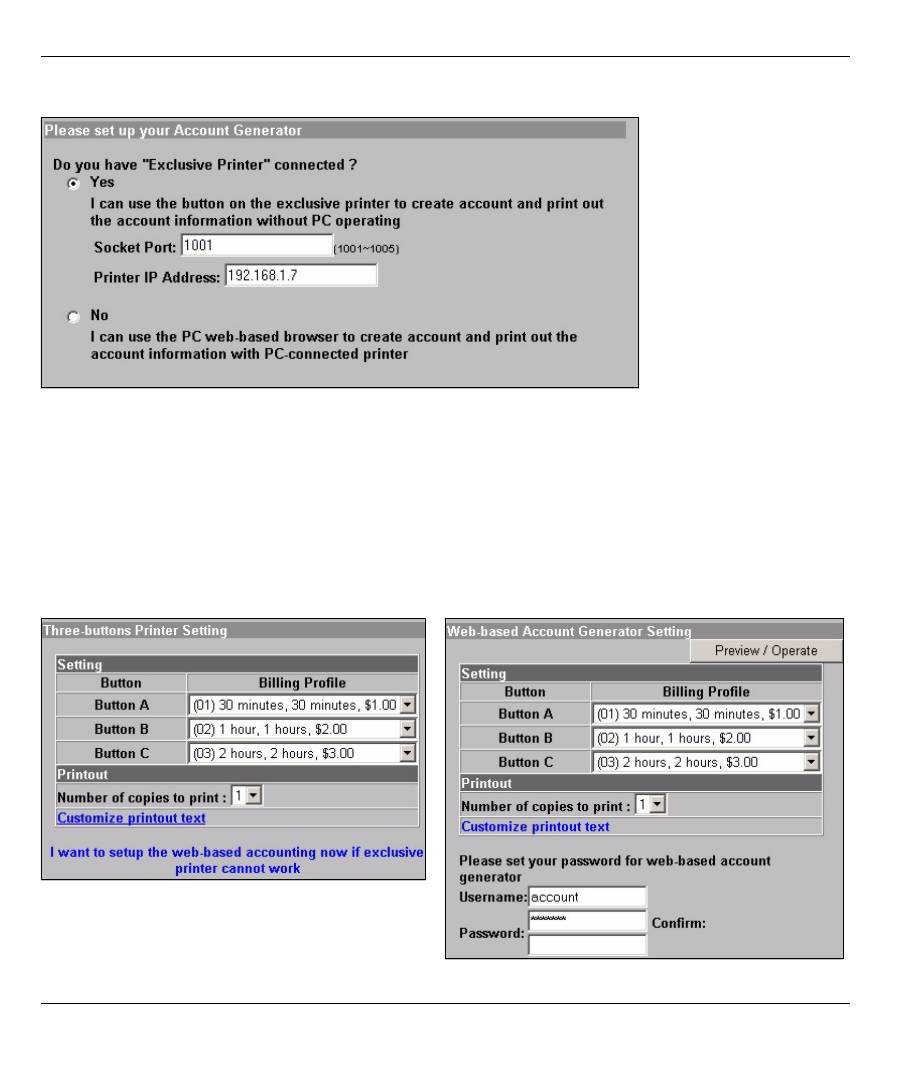

Vous pouvez utiliser une imprimante de relevés pour générer les comptes des abonnés et imprimer les

relevés des abonnés. Si vous procédez ainsi, vérifiez que d'autres périphériques sur votre réseau

n'utilisent pas la même adresse IP que celle de l'imprimante (192.168.1.9 par défaut). Si vous devez

changer le numéro de port ou l'adresse IP de l'imprimante ici, vérifiez que vous l'avez aussi changé dans

l'imprimante (voir le guide de l'utilisateur de l'imprimante pour la manière de procéder).

41

Vous pouvez aussi générer des comptes d'abonnés dans le générateur de compte web et imprimer les relevés

sur votre imprimante normale.

7

Sélectionnez un profil de facturation pour chaque bouton sur l'imprimante exclusive (imprimante de

relevés) ou sur le générateur de compte web. Le profil de facturation définit le temps d'accès maximum à

Internet et le tarif par unité de temps.

Définissez le nombre de copies de relevés d'abonné à imprimer.

Cliquez sur

(Personnaliser le texte imprimé)

pour personnaliser les relevés des abonnés (voir page

42

).

Pour l'imprimante à trois boutons (relevé), cliquez sur

(Je veux paramétrer…)

  pour configurer aussi les

paramètres du générateur de compte web.

Dans la configuration du générateur de compte web :

Cliquez sur

(Prévisualiser/Utiliser)

 pour ouvrir le générateur de compte (voir page

43

).

Définissez le nom d'utilisateur et le mot de passe pour accéder au générateur de compte.

42

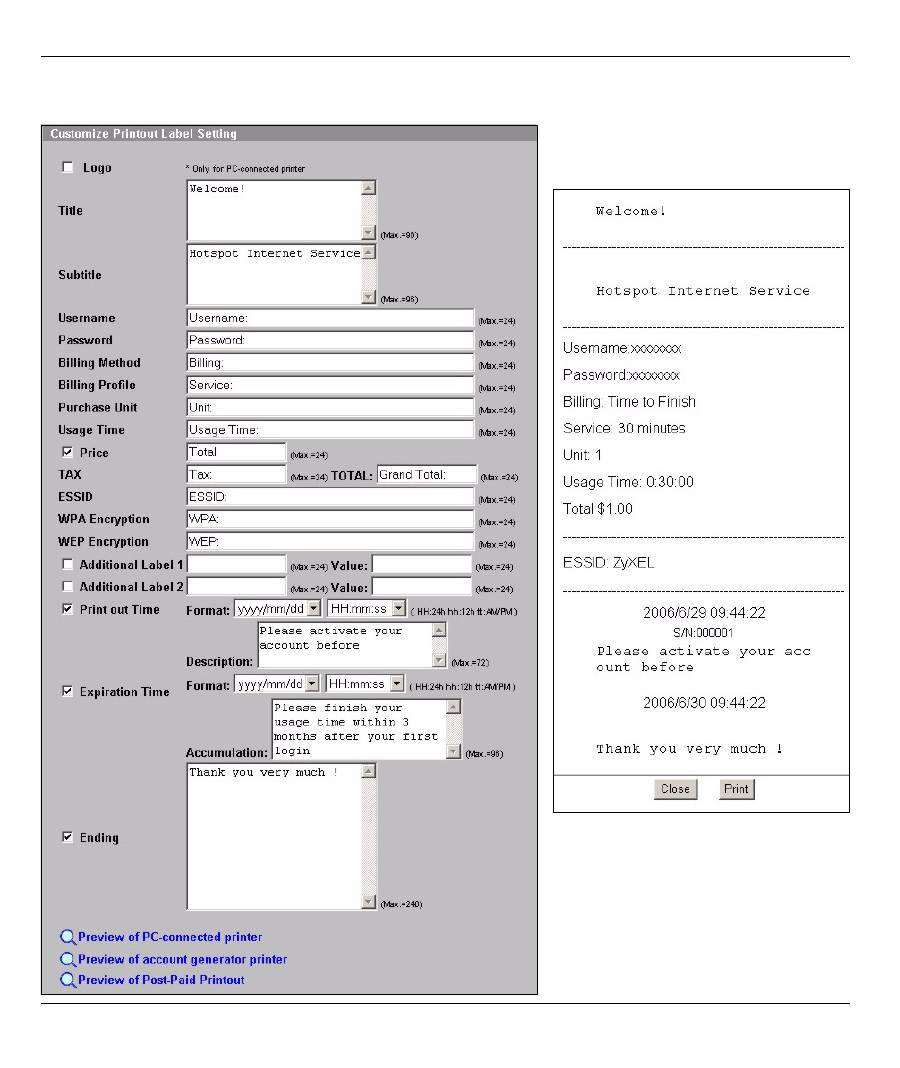

Utilisez cet écran pour définir ce qui est affiché sur les relevés des

abonnés.

C'est un exemple pour le relevé

d'abonné par défaut quand vous

l'imprimez à partir d'une imprimante de

générateur de compte. (l'imprimante de

relevés).

43

8

Modifiez le mot de passe de gestion du G-4100 v2 et réglez l'heure. Vous pouvez aussi spécifier l'adresse

IP à partir de laquelle le G-4100 v2 peut être géré.

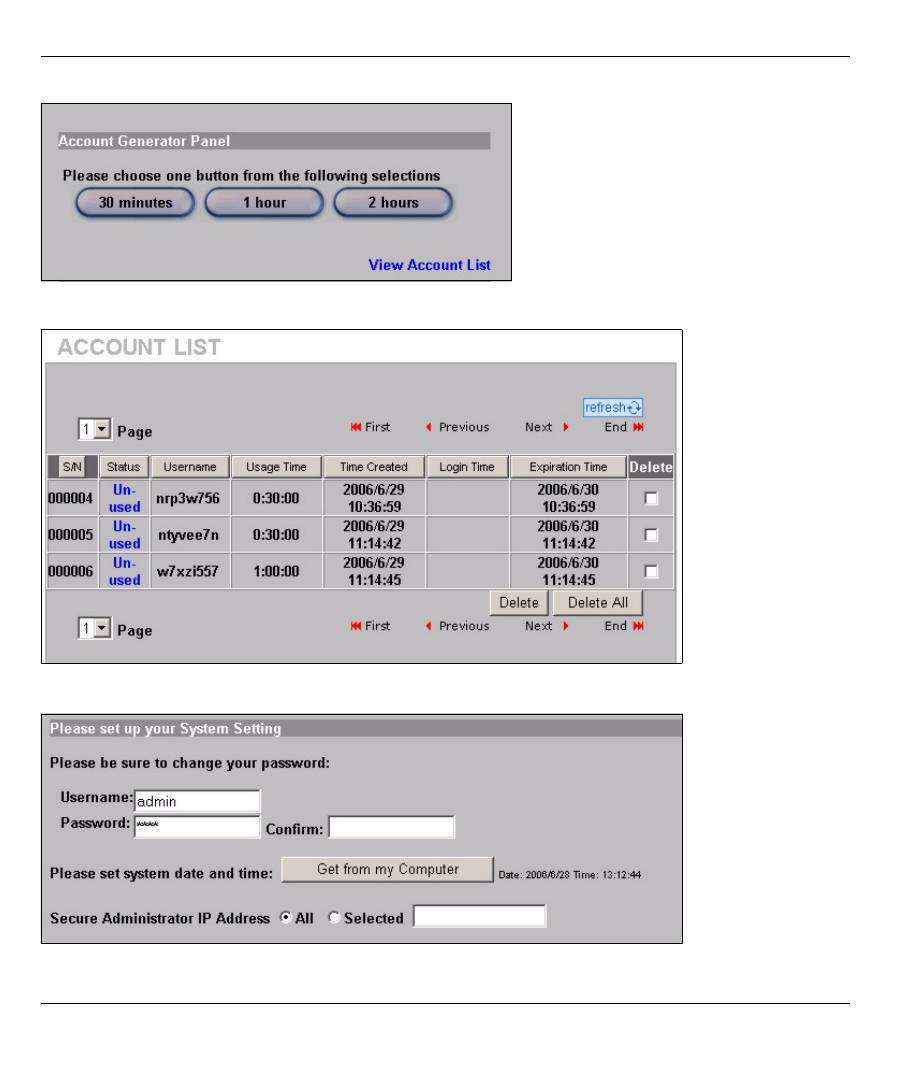

C'est le générateur de compte web. Cliquez sur l'un ou plus des boutons pour générer des comptes.

Cliquez sur

 (Visualiser la liste des comptes)

 pour voir les comptes

que vous avez générés.
