Alexika T 65 digital ULTRA-TURRAX: FR

25

Langue d'origine: allemand

FR

Page

Déclaration de conformité CE

25

Explication des symboles

25

Consignes de sécurité

26

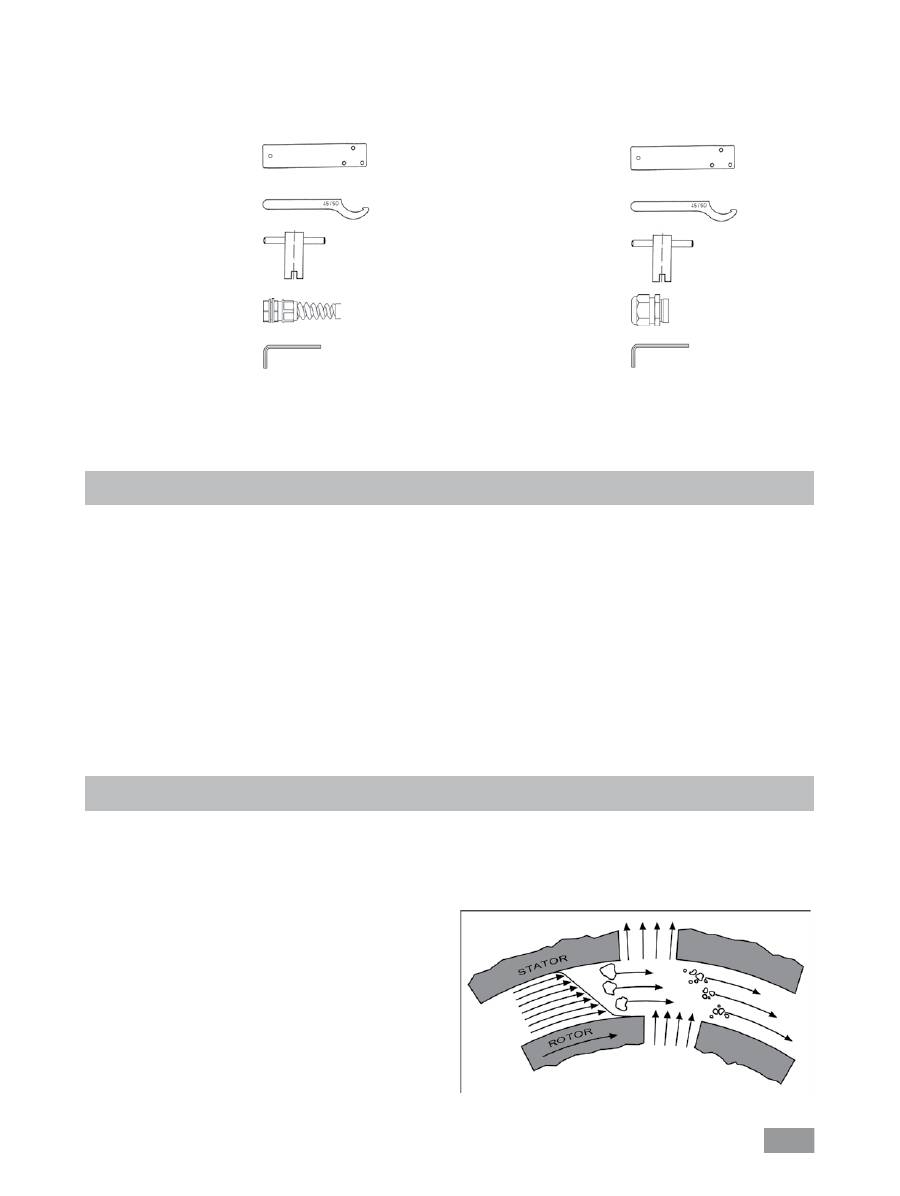

Déballage 27

Utilisation conforme

28

Conseils practiques

28

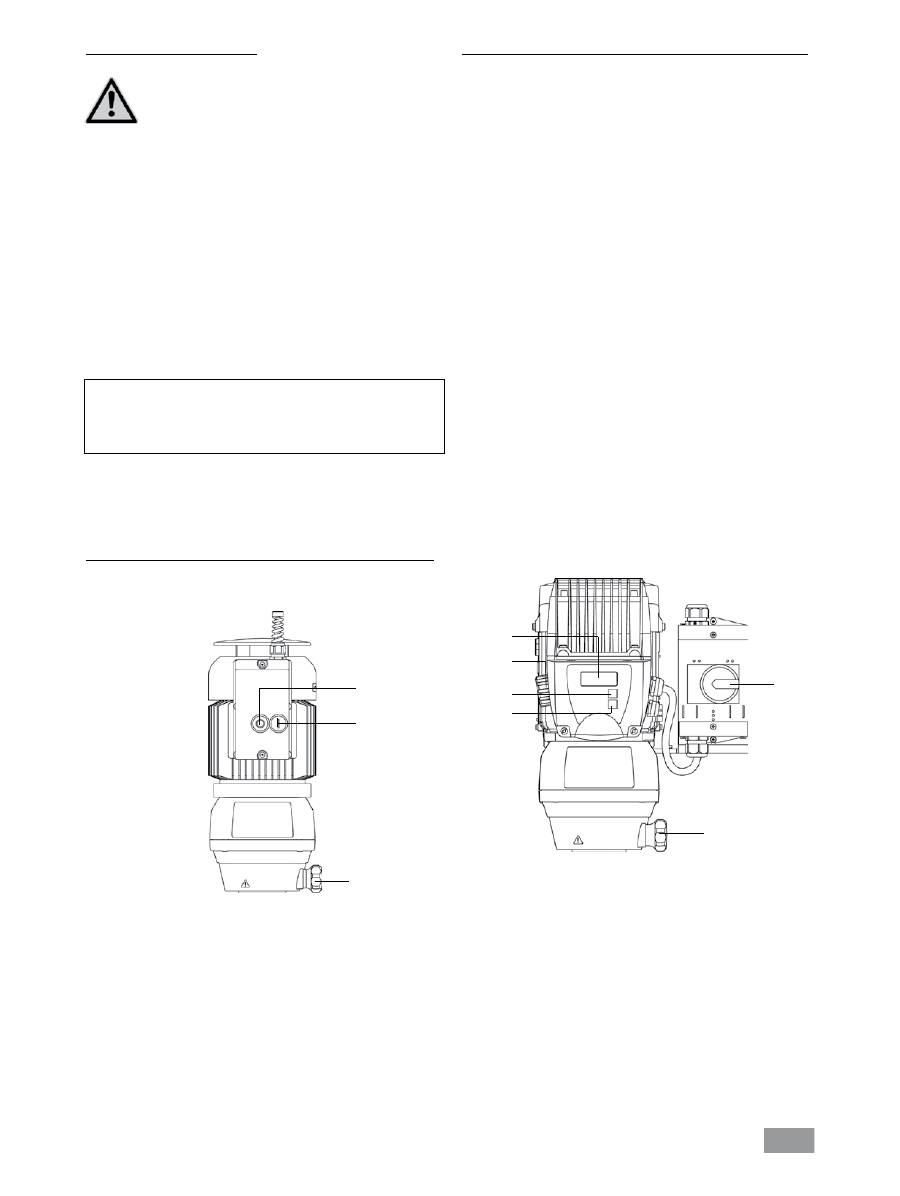

Installation et mise en service

29

Entretien et nettoyage

32

Accessoires 32

Défauts et codes d'erreurs

33

Garantie 34

Caractéristiques techniques

34

Instructions de montage "Interrupteur final de sécurité"

96

Plan de câblage

T 65 basic/ T 65 digital ULTRA-TURRAX

®

 97

Sommaire

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux réglementations 2006/42/CE et 2004/108/CE et en

conformité avec les normes ou documents normalisés suivant :  EN 61010-1, -2-051; EN 12100-1, -2; EN 61326-1 et EN 60204-1.

Déclaration de conformité CE

Explication des symboles

Remarque générale sur un danger.

Le présent symbole signale des informations

cruciales pour la sécurité de votre santé

. Un non-respect peut

provoquer des problèmes de santé ou des blessures.

Le présent symbole signale des informations importantes

pour le bon fonctionnement technique de

l'appareil

. Le non-respect de ces indications peut endommager l'appareil.

Ce symbole prévient de dangers pour les personnes (danger de mort ou de blessure).

Ce symbole prévient de dangers pour la machine, le matériel et l'environnement.

ATTENTION!

DANGER!

AVERTISSEMENT!

26

Consignes de sécurité

  mode d’emploi de l'outil de dispersion, chapitre "Caractéris-

tiques techniques") pour éviter les éclaboussures.

•

La distance entre l'outil dispersant et le fond du récipient ne

doit pas dépasser 30 mm.

• Veiller à ce que le statif ne commence pas à se dérégler.

•

En cas de décentrage ou d’apparition de bruits inhabituels ét-

eignez immédiatement l’appareil. Remplacez l’outil dispersant.

S’il ya encore décentrage et apparition de bruits inhabituels ren-

voyez l’appareil, accompagné d’une description du défaut, pour

réparation au revendeur ou au fabricant.

• Portez votre équipement de sécurité personnel en cas de forte

nuisance sonore lors de l'interaction entre le milieu et l'outil de

dispersion.

• Ne touchez pas les pièces en rotation pendant l’utilisation!

• Lors du fonctionnement, et pendant un assez long moment

après, l'outil de dispersion et les roulements peuvent être très

chauds. Portez votre équipement de protection personnel.

• Ne recouvrez pas la fente d'aération et les ailettes de refroidis

-

sement du moteur servant à refroidir l'entraînement.

• Veuillez noter que vous ne soyez pas trop près au moteur pen

-

dant la dosage de poudre. La poudre peut être soufflé par de

tourbillonnements de l’air de l’entraînement.

•

 L’abrasion de l’equipment de dispersion ou des accessoires

tournants peut entrer dans la matière que vous travaillez dessus.

• Ne traiter des substances pathogènes que dans des récipients

fermés et sous une hotte d'aspiration adaptée. En cas de ques-

tions, contacter

 IKA

®

.

•

N'utilisez pas

 l'appareil dans les atmosphères explosives, avec

desmatières dangereuses et sous l'eau.

• Ne traitez aucune substance combustible et inflammable.

• Ne traitez que des milieux pour lesquels l'apport

d'énergie pen-

dant l'opération ne pose pas pro-blème. Cela vaut aussi pour les

autres apports d'énergie, comme la radiation lumineuse par ex..

• La sécurité de l'appareil n'est assurée qu'avec les accessoires

décrits dans le chapitre "Accessoires".

• Montez les accessoires uniquement lorsque l'appareil est dé

-

branché.

•  Après  une  interruption  de  l'alimentation  électrique  ou  une

interruption mécanique pendant un processus de dispersion,

l'appareil ne redémarre pas seul.

Consignes de sécurité

 T 65 basic ULTRA-TURRAX

®

•

Avant la mise en service, veiller au sens de rotation du moteur

(course d'essai sans l'outil de dispersion : rotation du moteur se-

lon la flèche sur le moteur ou dans le sens horaire vue du dessus).

Le non-respect du sens de rotation peut entraîner le desserrage du

rotor ou du stator de l'arbre.

• Si l'appareil est utilisé en divers endroits avec une fiche à 5 pô

-

les, contrôler le sens de rotation avant la mise en service avant

de monter l'outil de dispersion.

• Sur cet appareil, un interrupteur d'ARRET D'URGENCE doit être

installé.

• Il n’est possible de couper l’alimentation de l’appareil en cou

-

rant électrique qu’en débranchant la prise de courant ou la pri-

se secteur de l’appareil.

• La prise de courant utilisée pour le branchement sur secteur

doit être facile d’accès.

Pour votre protection

•

Lisez intégralement la notice d'utilisation avant

  la mise en service et respectez les consignes de

  sécurité.

• Laissez la notice à portée de tous.

• Attention, seul le personnel formé est autorisé à utiliser l'appareil.

• Respectez les consignes de sécurité, les directives, ainsi que les

prescriptions pour la prévention des accidents du travail.

• Portez votre équipement de protection personnel selon la clas

-

se de danger du milieu à traiter. Sinon, vous vous exposez à

des dangers:

- pulvérisation et évaporation de liquides

- happement de parties du corps, cheveux, habits et bijoux.

• Faire câbler l'appareil par un spécialiste avant la mise en ser

-

vice, sinon il existe un risque d'électrocution !

• Utilisez un interrupteur de sécurité pour les statifs réglables en

hauteur !

• S'il est impossible de couper sans risque l'appareil en foncti

-

onnement, un interrupteur d'ARRET D'URGENCE facile d'accès

doit être installé dans la zone de travail.

• Placez le statif en aire spacieuse sur une surface plane, stable,

propre, non glisssante, sèche et inflammable.

• Avant toute utilisation, contrôlez l'état de l'appareil et des ac

-

cessoires. N'utilisez pas les pièces endommagées.

• L'appareil n'est pas adapté à un fonctionnement manuel.

•  Les  récipients  d’agitation  doivent  être  attachés  bien.  Tenez

compte d’une bonne stabilité de la construction totale.

• Bloquer le bac d'agitation pour l'empêcher de tourner.

•  Les  récipients  en  verre  doivent  être  toujours  assurés  cont

-

re une rotation au moyen d’un dispositif de serrage. En cas

d'utilisation de récipients en verre, l'outil de dispersion ne doit

pas entrer en contact avec le verre.

• Notez le mode d’emploi du disperseur et des accessoires.

•  Seuls  des  outils  dispersants  autorisés  par

IKA

®

 peuvent être

utilisés.

•  L’utilisation  du  disperseur  sans  outil  dispersant  n’est  pas  au

-

torisée.

• Assurez-vous que l’outil de dispersion se trouve toujours dans

le bac d’agitation lorsque l’appareil est allumé.

• Il ne faut jamais utiliser les outils dispersants à sec car le sys

-

tème d’étanchéité et les paliers sont détruits sans le refroidisse-

ment des outils par la matière.

• Il peut se produire des décharges électrostatiques entre le mi

-

lieu et l'arbre de dispersion qui constituent un risque direct. La

zone entre le milieu et l'arbre d'entraînement ou entre le rotor

et le stator peut parfois se charger d'électricité statique et en-

flammer une atmosphère explosive en raison de l'évaporation

du milieu. En outre, en cas d'évaporation avancée du milieu,

le joint de l'anneau coulissant peut chauffer jusqu'à entraîner

l'inflammation ou la combustion du milieu. Pour cette raison, il

est interdit d'utiliser des matériaux inflammables ou combusti

-

bles avec le disperseur.

• Une variation rapide de température du milieu (choc !) peut

détruire les surfaces d'étanchéité en métal dur de l'outil de di-

spersion S 65-KG HH.

• Vérifiez la bonne fixation de la vis à poignée et vissez-la le cas

échéant.

• Avant la mise en service, tenir compte de la profondeur mini-

male d'immersion de l'arbre de dispersion dans le milieu (voir

27

Consignes de sécurité

T 65 digital ULTRA-TURRAX

®

• Lors du remplacement de l'outil de dispersion, coupez l'appareil

avec l'interrupteur principal.

• Avant la mise en service de l'appareil, régler la vitesse la plus

basse car l'appareil commence à fonctionner à la dernière vites

-

se réglée. Augmentez doucement le régime.

• Réduisez le régime si le milieu est aspergé hors du récipient à

cause d'un régime trop élevé.

•

Danger dû au convertisseur de fréquences

La commande du

T 65 digital ULTRA-TURRAX

®

est dotée d'un convertisseur de fréquences. Celui-

ci présente le danger que dans l'appareil ou à ses

bornes, des tensions mortelles peuvent survenir

jusqu'à cinq minutes après l'arrêt de l'installation.

De même, il peut arriver lorsque l'installation est

reliée au secteur mais que le moteur ne tourne pas,

qu'une tension dangereuse apparaisse aux bornes

ou sur le câble d'alimentation du moteur.

•

Danger en raison de courants de fuite élevés

La commande du

T 65 digital ULTRA-TURRAX

®

 est

dotée d'un convertisseur de fréquences et d'un filt-

re à compatibilité électromagnétique. Il présente le

danger de courants de fuite élevés (> 3,5 mA).

Outre le conducteur de mise à la terre pour le rac

-

cordement au réseau, l'installation doit être reliée

avec une autre borne de mise à la terre d'une sec

-

tion minimale de 10 mm

2

.

•  La  séparation  du  moteur  et  du  convertisseur  de  fréquences

du réseau d'alimentation électrique s'effectue en coupant via

l'ARRET D'URGENCE (interrupteur principal).

•

Avant de relier la commande ou l'interrupteur final

du statif, s'assurer de l'absence de tension.

  Le raccordement ne doit être effectué que par un

personnel autorisé.

•

Intervention sur les installations électriques  :

l'installation est sous tension dès lors que

l'alimentation électrique est reliée. Cette tension

peut avoir des effets mortels en cas de contact.

Seules les personnes autorisées doivent effectuer

les  travaux  sur  l'installation.  Les  directives  corres

-

pondantes doivent être respectées.

•

Danger dû à la machine

: la machine elle-même

présente des dangers pour l'utilisateur dont il doit

se protéger. La commande a la possibilité de rece-

voir des interrupteurs finaux. Voir "Plan de câblage

T 65 basic/ digital ULTRA-TURRAX

®

".

•

Protection additionnelle lors de l'utilisation d'un disjoncteur

DDR pour le raccordement du

T 65 digital ULTRA-TURRAX

®

.

Protection additionnelle par l'utilisation d'un maillon de pro-

tection DDR : les disjoncteurs différentiels à relais DDR peuvent

constituer une protection additionnelle, dès lors que les consi-

gnes de sécurité du site sont respectées.

  En cas de défaut de mise à la terre, une part de tension conti

-

nue peut apparaître dans le courant de fuite. Ne jamais utiliser

un DDR de type A, car ils sont inadaptés aux courants de fuite

contenant une part de tension continue.

En cas d'utilisation de relais DDR, ceux-ci doivent être adaptés à :

- la protection d'installations contenant une part de tension

continue dans le courant de fuite (pont redresseur à courant

triphasé),

- la déviation brève de crêtes de courant pulsé lors de la mise

en marche,

- des courants de fuite élevés.

Pour la protection de l’appareil

• Seules les personnes spécialisées sont autorisées à ouvrir l'appareil.

• L'indication de tension de la plaque d’identification doit corre

-

spondre avec la tension du réseau.

• Les pièces démontables de l'appareil doivent être reposées sur

l'appareil pour empêcher la pénétration de corps étrangers, de

liquides, etc..

• Evitez les coups sur l'appareil et les accessoires.

DANGER!

DANGER!

DANGER!

AVERTISSEMENT!

Déballage

•

Déballage

- Déballez l'appareil avec précaution.

- En cas de dommage, établissez immédiatement un constat

correspondant (poste, chemins de fer ou transporteur).

DANGER!

28

Conseils pratiques

Un temps de traitement de quelques minutes suffit la plupart du

temps pour créer la finesse finale désirée. Les longs temps de

traitement n’améliorent que de peu la finesse atteinte, ils con-

tribuent uniquement à élever la température de la matière par

l’énergie apportée.

Par le terme “disperser”, on sous-entend la division et la répar

-

tition d’une phase compacte, liquide ou gazeuse dans un fluide

inapte à être entièrement mélangé avec elle.

Le principe rotor-stator

Grâce au nombre de tours élevé du rotor, la matière à traiter est

aspirée en direction axiale y dans la tête dispersante et ensuite en

direction radiale par pressage dans les rainures de l’agencement

rotor-stator.

Le  matériau  est  soumis  à  de  hautes  contraintes  d’efforts  tran

-

chants et de cisaillement à cause des forces d’accélération éle

-

vées. Dans l’entrefer à encoches entre le rotor et le stator, il ap

-

paraît  une  grande  turbulence  supplémentaire  conduisant  à  un

mélange optimal de la suspension.

Ce qui est primordial pour l’efficacité de la dispersion, c’est

le produit résultant du gradient de cisaillement et de la péri-

ode d’attardement de la particule dans le champ de cisaille-

ment. L’intervalle optimal pour la vitesse circonférentielle de

l’agencement rotor-stator est de l’ordre 10-24 m/s.

• Volume de livraison

Disperseur T 65 basic ULTRA-TURRAX

®

- Disperseur

T 65 basic ULTRA-TURRAX

®

- Kit d’outils en trois parties pour les outils

  dispersants de la série S 65....

- Clé à rotor

- Clé à col de cygne

- Clé à arbre

- Raccord vissé de câble pour

  interrupteur final de statif

- Clé coudée DIN 911

-

Mode d’emploi

Le câble de raccordement n'est pas fourni.

Disperseur T 65 digital ULTRA-TURRAX

®

- Disperseur

 T 65 digital ULTRA-TURRAX

®

- Kit d’outils en trois parties pour les outils

dispersants de la série S 65....

- Clé à rotor

- Clé à col de cygne

- Clé à arbre

- Raccord vissé de câble pour

  interrupteur final de statif

- Clé coudée DIN 911

-

Mode d’emploi

Le câble de raccordement n'est pas fourni.

•

Application

L’unité d’entraînement, combinée à un outil de dispersion au

-

torisé, est un disperseur ou émulseur à haute vitesse pour le

traitement  de  milieux  fluides  ou  liquides  en  fonctionnement

discontinu.

Production de:

- Émulsions

- Dispersions

- Homogénéisation humide

Mode de fonctionnement:

- Sur statif

Utilisation conforme

• Secteur d’utilisation

- Laboratoires

- Ecole d'ingénieurs

- Petite production

La protection de l’utilisateur n’est plus garantie si l’appareil est

utilisé avec un accessoire n’ayant pas été fourni ou conseillé par

le fabricant ou si l’appareil est utilisé de manière non conforme

aux prescriptions du fabricant ou si l’appareil ou le circuit impri

-

mé sont modifié par tiers

.

L'appareil  est  adapté  à  une  utilisation  dans  toutes  les  zones,

exceptées les zones résidentielles et celles qui sont directement

raccordées à un réseau d'alimentation basse tension alimentant

des zones résidentielles.

Fig. 1

29

Montage et installation électrique

Statif télescopique T 653

Pour  son  fonctionnement,  le  disperseur  doit  être  fixé  au  statif

télescopique

IKA

®

 T 653 ou à un autre statif autorisé pour cet

appareil.

En combinaison avec le statif télescopique

IKA

®

 T 653, le dis-

perseur peut aussi être utilisé pour les récipients de mélange à

parois hautes.

Les informations sur ce produit sont données au mode d'emploi

"Statifs télescopiques".

Comme illustré, le disperseur est fixé avec deux vis hexagonales

M12

(G)

  et  deux  rondelles  dentées  sur  le  statif  télescopique  T

653. Les vis et les rondelles dentées sont fournies avec le statif.

Pour le montage de l'appareil, une clé coudée DIN 912, ouver-

ture de clé 10, et une deuxième personne sont indispensables.

Montage du statif télescopique

Le statif télescopique doit être installé de manière

à ne pas basculer ni glisser. Il ne doit pas bouger

pendant le fonctionnement.

Les points de danger, comme les risques d'écrasement, les

pièces rotatives, les vis de blocage de la colonne de statif,

sont repérés par un point d'exclamation sur l'illustration

"Montage du disperseur". Pendant le fonctionnement, veil-

lez en particulier à ces points de danger!

Installation électrique

Le raccordement électrique du disperseur est effec-

tué conformément au plan de câblage (voir "Plan de

câblage") par un spécialiste

.

Avant de relier la commande, s'assurer de l'absence de tension.

Le raccordement ne doit être effectué que par un personnel au-

torisé. Les éventuelles dispositions doivent être respectées.

Raccordement électrique (voir pour cela le Schéma élec-

trique

T 65 basic/digital ULTRA-TURRAX

®

):

La  commande  doit  d'abord  être  reliée  à  la  machine  puis  à

l'alimentation électrique.

Le  raccordement  électrique  à  l'alimentation  doit  être  effectué

conformément aux données du Schéma électrique concernant la

tension nominale, la fréquence nominale, le courant nominal et

valeur maximale du fusible.

Le raccordement est illustré sur le Plan de câblage fourni.

Après  raccordement  de  l'alimentation,  l'installation  est  prête  à

fonctionner.

L'interrupteur  d'ARRET  D'URGENCE  à  prévoir  par  le  client  est

monté  entre  le  raccord  au  réseau  et  le  boîtier  de  câblage  de

l'appareil.

Protection du moteur

T 65 basic ULTRA-TURRAX

®

Le  moteur  à  courant  triphasé  sur  roulements  à  billes  est  sans

maintenance. Son coffret de commande rapporté abrite un dis-

positif de sécurité spécial pour le fonctionnement en cas de su-

rintensité et de sous-tension (déclencheur à minimum de tension)

pour couper le moteur définitivement et éviter des dommages

thermiques. L'appareil ne peut être remis en marche que lorsque

l'alimentation électrique nécessaire au moteur a été rétablie

.

Les données de raccordement et de dimensionnement du mo-

teur sont indiquées sur la plaque signalétique du moteur.

Protection du moteur

 T 65 digital ULTRA-TURRAX

®

Le moteur à courant triphasé et convertisseur de fréquences in

-

tégré est sans maintenance et protégé contre la surintensité et

la surchauffe. Une erreur s'affiche à l'écran, voir chapitre "Code

d'erreurs". Le

 T 65 digital ULTRA-TURRAX

®

 ne se remet pas en

marche automatiquement une fois l'erreur corrigée.

Les données de raccordement et de dimensionnement du mo-

teur sont indiquées sur la plaque signalétique du moteur.

Disjoncteur de sécurité

En cas de réglage en hauteur du statif télescopique pen-

dant le fonctionnement, l'outil de dispersion  doit être

coupé. Pour cela, le statif télescopique doit être équipé

d'un disjoncteur de sécurité.

Dans cette optique, nous recommandons le montage de

l'interrupteur final de sécurité SI 400 avec la fixation SI 474 (voir

"Accessoires").

Le câblage de l'interrupteur final de sécurité SI 400 a lieu dans le

boîtier de câblage du

T 65 basic/digital ULTRATURRAX

®

(voir

le Plan de câblage

T 65 basic/digital ULTRATURRAX

®

).

Tenez compte des instructions de montage de "l'interrupteur fi-

nal de sécurité".

Installation et mise en service

ATTENTION!

Fig. 2

30

Montage du disjoncteur de sécurité

Il y a un risque d'écrasement entre l'inter-rupteur final de

sécurité, le contact de commutation et la butée finale!

Montez  l'interrupteur  final  de  sécurité  SI  400  avec  sa  fixation

SI 474 sur le statif télescopique T 653. Tenez compte des instruc-

tions de montage de "l'interrupteur final de sécurité".

Structure T 65 digital ULTRA-TURRAX

®

La commande et la machine forment une unité. La commande

de l'installation a lieu via les éléments de commande se trouvant

sur le convertisseur de fréquences et l'interrupteur principal.

Les éléments suivants sont présents sous forme de connexions

électriques :

- Alimentation électrique

- Alimentation électrique de l'interrupteur principal du convertis-

seur de fréquences

- Câbles de commande de l'interrupteur final (facultatif)

Liaison avec les commandes en amont

L'installation dispose d'un disjoncteur de sécurité. Celui-ci se li-

mite  toutefois  à  l'installation  et  n'agit  pas  sur  les  commandes

en amont. Des liaisons de ce type ne nous sont pas connues et

nécessitent notre autorisation.

Montage de l'outil de dispersion

L'appareil ne doit être utilisé qu'avec un arbre de la série S 65 ....

L'arbre de dispersion

(2)

 est inséré en butée dans l'accouplement

(1)

 de l'appareil et bloqué avec le bouton rotatif

(3)

 par serrage

manuel.

L'appareil chauffe pendant son fonctionnement. Les surfaces de

refroidissement du moteur, aux dimensions généreuses, permet

-

tent une répartition et une évacuation homogènes de la chaleur.

Avec les faibles quantités, le milieu chauffe rapidement en

raison de la puissance élevée du moteur qui se transforme

surtout en chaleur.

Lorsque la viscosité du matériau à traiter est trop

importante (à partir de 5  Pas. environ) ou que la

pression de vapeur du liquide est très élevée,

l'écoulement ne peut suivre l'accélération rapide du

générateur et décroche. Cela entraîne une marche

à sec et la destruction des surfaces d'étanchéité de l'outil de

dispersion. De telles substances doivent être amenées de force

au générateur. Pour cela, utilisez un appareil à passage continu

(p. ex.

IKA

®

 Laborpilot) et/ou une pompe supplémentaire.

0 mm

!

!

1

C

2

2

ATTENTION!

Fig. 3

31

Mise en marche de l'appareil

L'indication de la tension de la plaque signalé-

tique doit coïncider avec la tension du réseau.

La prise utilisée doit être mise à la terre (contact

à conducteur de protection). Si ces conditions

sont remplies, l'appareil est prêt à fonctionner

une fois branché. Sinon, le fonctionnement sûr n'est pas ga-

ranti ou l'appareil peut être endommagé.

Avant la mise en marche de l'appareil, plonger l'outil de dispersi-

on sur la profondeur minimale d'immersion (voir mode d'emploi

de l'outil de dispersion, chapitre "Caractéristiques techniques")

dans le milieu. En raison de l'effet de dépression, prévoir une

distance avec le fond du récipient d'au moins 30 mm. L'outil de

dispersion doit être

placé dans le récipient de manière excentrée

pour éviter les turbulences de la rotation (trombes).

Pour des raisons de sécurité, le récipient doit toujours être bien

fixé.

ATTENTION !

 En cas d'utilisation de l'interrupteur final de sécu-

rité SI 400, l'appareil n'est prêt à fonctionner qu'une fois fixé à la

hauteur de travail prévue et après actionnement de l'interrupteur

final de sécurité par le contact de commutation.

Première mise en marche

Après la première mise en service, la fonctionnalité complète doit

être à nouveau contrôlée.

Mise en marche et arrêt de l'appareil

T 65 basic ULTRA-TURRAX

®

Démarrez l'appareil en actionnant le bouton MARCHE (A).

Arrêtez l'appareil en actionnant le bouton ARRET (A).

A la première mise en marche, contrôler le sens de rotation du

moteur en allumant et en coupant brièvement l'appareil. Si le

moteur tourne à l'envers, une personne qualifiée doit modifier le

champ magnétique rotatif. Le sens de rotation est matérialisé par

le symbole de flèche sur le moteur.

Mise en marche et arrêt de l'appareil

T 65 digital ULTRA-TURRAX

®

- ARRET D'URGENCE/ interrupteur principal (A)

  Commande : l'interrupteur principal est repéré en jaune/rouge

et possède une fonction d'ARRET D'URGENCE. En actionnant

l'interrupteur principal, l'appareil n'est plus alimenté.

- Tournez le bouton rotatif "interrupteur d'ARRET D'URGENCE"

(A)

 dans le sens horaire, l'appareil est mis sous tension.

L'affichage

(F)

 indique "rdy" (rdy = prêt).

- Placez le bouton rotatif "Réglage de la vitesse de rotation"

(E)

sur le plus bas niveau (10 %).

- Sur le film avant, appuyez sur la touche "Start"

(D)

. L'appareil

démarre doucement à 1000 rpm.

ATTENTION !

 Les touches doivent être maintenues enfoncées

au moins une seconde pour qu'un ordre soit pris en compte.

- Réglez la vitesse de rotation souhaitée avec le bouton rotatif

"Réglage de la vitesse de rotation"

(E)

 en tournant lentement.

L'affichage

(F)

 indique la vitesse de rotation actuelle.

- Appuyez sur la touche "Stop"

(B)

 pendant au moins une se-

conde pour arrêter l'appareil. L'appareil s'arrête en douceur.

L'affichage

(F)

 indique à nouveau "rdy" (rdy = prêt).

  Pendant l'arrêt, la mention "dEC" (dEC = réduire) s'affiche, et

après l'arrêt la mention "rdy" (rdy = prêt).

- En cas d'urgence, actionnez le bouton "ARRET D'URGENCE" en

tournant le bouton rotatif "interrupteur ARRET D'URGENCE"

(A)

 dans le sens antihoraire. L'appareil n'est plus alimenté,

l'affichage

(F)

 s'éteint.

ATTENTION!

B

A

C

Fig. 4

D

B

A

F

E

C

Fig. 5

32

Le disperseur est sans maintenance.

Occasionnellement, et au moins tous les 6 mois, les éléments

suivants doivent être contrôlés :

- Fonction ARRET D'URGENCE

- Fonction des interrupteurs finaux de sécurité (statif en position

basse)

- Contrôle de l'état des consommateurs électriques, raccords et

câbles.

La commande de pièces de rechange

Lors de la commande de pièces de rechange, veuillez indiquer:

- le type de l’appareil

- le numéro de fabrication, voir la plaque d’identi-fication

- le numéro de position et la désignation de la pièce de rechange,

voir

www.ika.com

, le tableau des pièces de rechange et cata-

logue des pièces de rechange.

Réparation

N’envoyez pour réparation que des appareils nettoyés et

exempts de substances dangereuses pour la santé.

Pour cela, demandez le formulaire «

Certificat de régulari-

té

» auprès d’

IKA

®

, ou téléchargez le formulaire sur le site web

d’

IKA

®

www.ika.com

.

Si  une  réparation  est  nécessaire,  expédiez  l‘appareil  dans  son

emballage  d‘origine.  Les  emballages  de  stockage  ne  sont  pas

suffisants pour les réexpéditions. Utilisez en plus un emballage

de transport adapté.

Entretien et nettoyage

Nettoyage

Nettoyez les appareils

IKA

®

 uniquement avec les produits de

nettoyage suivants autorisés par

IKA

®

:

Impureté

Produit de nettoyage

Colorant Isopropanol

Matériaux

Eau tensioactive,

de construction

Isopropanol

Cosmétiques

Eau tensioactive,

 Isopropanol

Aliments

Eau tensioactive

Combustibles

Eau tensioactive

Substances Consultez

IKA

®

non indiquées

- Nous recommandons de porter des gants de protection pour

le nettoyage.

- Ne jamais placer les appareils électriques dans le produit de

nettoyage pour le nettoyer.

- Lors du nettoyage, évitez toute infiltration d'humidité dans

l'appareil.

- Avant d’employer une méthode de nettoyage ou décontamina-

tion autre, l’utilisateur est tenu de s’informer auprès de

IKA

®

.

T 653

Statif télescopique

SI 400

Interrupteur final de sécurité

SI 474

Fixation

Accessoires

S 65 KG-HH-G 65 G

Outil dispersant grossier

S 65 KG-HH-G 65 M

Outil dispersant moyen

S 65 KG-HH-G 65 F

Outil dispersant fin

33

Défauts et codes d'erreurs

Défauts T 65 basic ULTRA-TURRAX

®

  Cause

Conséquence

Correction

   Panne de tension

L'appareil ne peut pas être mis en

Faire contrôler l'alimentation en

marche avec l'interrupteur principal.

tension par un personnel autorisé.

L'installation s'est arrêtée.

Prévention :

contrôle de l'alimentation en tension

   Statif pas en position (si

L'appareil ne peut pas être mis en

Amener le statif en position.

   l'interrupteur final de sécurité

marche avec l'interrupteur principal.

   est raccordé)

L'installation s'est arrêtée.

Prévention :

contrôle de la position du statif

   Surcharge

Le disjoncteur coupe l'appareil.

Eliminer la surcharge, p. ex. :

- Viscosité trop grande du milieu

- Solide bloquant le stator/rotor

- Outil de dispersion défectueux (bloqué).

Si aucune de ces causes n'est à l'origine du dysfonctionnement, ou si d'autres défauts sont apparus, l'appareil doit être vérifié par un

personnel autorisé.

Codes d'erreur T 65 digital ULTRA-TURRAX

®

En cas de défaut en fonctionnement, procédez comme suit :



Couper l'appareil avec l'interrupteur principal

(A)



Prendre les mesures correctives



Redémarrer l'appareil

Tous les codes d'erreurs s'affichent avec la mention "trip", c'est-à-dire "trip" et le code d'erreur correspondant s'affichent en alternance.

 Code

Cause

Conséquence

Correction

  d'erreur

  lt.AC   Surcharge du moteur

Appareil coupé

Réduisez la charge en réduisant la vitesse

de rotation. Avec les milieux hautement

visqueux et les vitesses de rotation élevées

en particulier, il y a un risque de surcharge.

  Oht1  Surchauffe

Appareil coupé

Eteignez l'appareil et laissez-le refroidir,

réduisez éventuellement la charge ou le cycle

de fonctionnement.

  OI.AC  Surintensité au niveau du

Appareil coupé

Réduisez la charge en réduisant la vitesse

convertisseur de fréquences

de rotation.

Si cette erreur se produit aussi au ralenti

sans charge, le convertisseur de fréquences

est défectueux. Adressez-vous au technicien

de service.

  OU

Surtension au niveau du

Appareil coupé

Contrôler les valeurs de raccordement au

convertisseur de fréquences

réseau et la tension d'alimentation.

Remarque : les bruits à haute fréquence pendant le fonctionnement du

T 65 digital ULTRA-TURRAX

®

 proviennent du convertisseur

de fréquence, en partie en raison de sa conception.  Il ne s'agit donc pas d'un défaut de l'appareil.

Remarque  : la LED verte et rouge autour du bouton rotatif "Réglage de la vitesse de rotation"

(E)

 n'a aucune signification sur

l'appareil

T 65 digital ULTRA-TURRAX

®

. Les erreurs s'affichent uniquement à l'écran

 (F)

.

Remarque : en cas d'affichage d'autres codes d'erreurs que ceux susmentionnés, coupez l'appareil avec l'interrupteur principal

(A)

et remettez-le en marche. Si le code d'erreur s'affiche à nouveau, adressez-vous au SAV

IKA

®

.

Si le défaut persiste après les mesures prescrites ou si un autre code d'erreur s'affiche

- Adressez-vous au département de service d'

IKA

®

.

- Envoyez l'appareil avec un bref descriptif de l'erreur.

34

En conformité avec les conditions de vente et de livraison

d'

IKA

®

, la garantie sur cet appareil est de 24 mois. En cas de

problème entrant dans le cadre de la garantie, veuillez contacter

votre revendeur spécialisé. Mais vous pouvez également envoyer

directement l'appareil accompagné du bon de livraison et un de-

scriptif de votre réclamation à notre usine. Les frais de transport

restent alors à votre charge.

Garantie

La garantie ne s’étend pas aux pièces d’usure et n’est pas valable

en cas de défauts dus à une utilisation non conforme et un soin

et un entretien insuffisants, allant à l’encontre des recommanda

-

tions du présent mode d’emploi.

Caracéristiques techniques

T 65 basic ULTRA-TURRAX

®

Caractéristiques du moteur

à 50 Hz

à 60 Hz

Tension nominale

VAC

3 x 400

3 x 230

3 x 400

3 x 230

Tension de mesure

VAC

380 - 420 + 10%

220 - 240 + 10%

380 - 420 + 10%

220 - 240 + 10%

Fréquence de mesure

Hz

50

50

60

60

Montage

Montage en étoile Y  Montage en triangle Δ  Montage en étoile Y

Montage en triangle Δ

Régime du moteur

rpm

2880

2850

3520

3520

Puissance consommée

W

1800

1800

2200

2200

Puissance effective

W

1500

1500

1800

1800

Autres données

Vitesse de rotation

rpm

7200 (± 300 rpm)

Facteur de service admissible

%

100

Degré de protection selon DIN EN 60529

IP 54

Catégorie de surtension

II

Classe de protection

I

Taux d'encrassement

2

Protection en cas de surcharge

Interrupteur de surintensité et de

soustension sur le moteur à courant

triphasé

Température environ. admiss.

°C

+ 5 bis + 40

Taux d'humidité relatif admiss.

%

80

Position de fonctionnement

sur le statif, outils de dispersion à la

verticale, vers le bas

Volume traité (H

2

O)

l

2 - 50

Entraînement

Moteur à courant triphasé, refroidi par

ailettes, avec rapport de démultiplication

par courroie 4 voies

Fixation du statif

Bride dans la partie inférieure du boîtier

Matériau du boîtier

Aluminium

Bruit (sans outil dispersant)

dbA

75

Dimension (Lxpxh)

mm

180 x 440 x 400

Poids

kg 26

Hauteur max. d’utilisation de l’appareil

m

max. 2000

Sous réserve de modifications techniques!

35

T 65 digital ULTRA-TURRAX

®

Caractéristiques du moteur

à 3 x 400 V

à 3 x 230 V

Tension nominale

VAC

3 x 400

3 x 230

Tension de mesure

VAC

3 x 380 - 480

+

 10%

3 x 208 - 240

+ 10%

Fréquence de mesure

Hz

50/60

50/60

Puissance consommée

W

2600

2600

Puissance effective

W

2200

2200

Autres données

Vitesse de rotation

rpm

1000 - 9500 (±500rpm à 9500rpm)

Affichage de la vitesse de rotation

Affichage à LED à quatre chiffres

(vitesse de rotation en rpm)

Résolution de l'affichage de vitesse de rotation

rpm

100

Facteur de service admissible

%

100

Degré de protection selon DIN EN 60529

IP 54

Catégorie de surtension

II

Classe de protection

I

Taux d'encrassement

2

Protection en cas de surcharge

Interrupteur de surintensité, de surchauffe

et de sous-tension

Température environ. admiss.

°C

+ 5 bis + 40

Taux d'humidité relatif admiss

%

80

Position de fonctionnement

sur le statif, outils de dispersion à la

verticale, vers le bas

Volume traité (H

2

O)

l

2 - 50

Entraînement

Moteur à courant triphasé refroidi par

ailettes, avec convertisseur de fréquences

et rapport de démultiplication par courroie

4 voies

Fixation du statif

Bride dans la partie inférieure du boîtier

Matériau du boîtier

Aluminium

Bruit (sans outil dispersant)

dbA

75

ADimension (Lxpxh)

mm

300 x 400 x 390

Poids

kg 31

Hauteur max. d’utilisation de l’apparei

l

m

max. 2000

Sous réserve de modifications techniques!
