Enerpac XLP 50 and 75 ton: Käyttöohje

33

varoituksia ei noudateta, siitä saattaa aiheutua laitteistovaurioita

ja henkilövahinkoja.

HUOMAUTUS

 Merkintää käytetään osoittamaan

oikeat käyttö- tai huoltotoimenpiteet, joilla vältetään

vammat sekä laitteistojen tai muiden kohteiden vauriot

ja niiden tuhoutuminen.

VAROITUS

 Kyseinen merkintä osoittaa mahdollisen

vaaran, joka vaatii oikeita toimenpiteitä tai menettelyjä

henkilövahinkojen välttämiseksi.

VAARA

 Merkkiä käytetään ohjeissa, kun tekemäsi

tai tekemättä jättämäsi toimenpiteet voivat aiheuttaa

vakavan vammautumisen tai jopa kuoleman.

VAROITUS:

 Käytä asianmukaisia henkilökohtaisia

suojavarusteita, kun käytät hydraulilaitteita.

VAROITUS:

 Pysy kaukana kuormista, joita

tukee hydrauliikka. Sylinteriä, jota käytetään

kuorman nostolaitteena, ei tule käyttää kuorman

kannattamiseen. Kun kuorma on nostettu tai laskettu,

se tulee aina lukita mekaanisesti.

VAROITUS: KÄYTÄ KUORMIEN

KANNATTAMISEEN VAIN JÄYKKIÄ

KAPPALEITA.

 Valitse tarkoin teräs- ja

puukappaleet, jotka pystyvät tukemaan

kuormaa. Älä koskaan käytä hydraulista sylinteriä kiilana tai

välikappaleena nosto- tai puristussovelluksessa.

VAARA:

 Välttääksesi vahingot pidä kädet ja

jalat kaukana sylinteristä ja työkappaleesta

käytön aikana.

VAROITUS:

 Älä ylitä laitteistojen nimellisarvoja.

Älä koskaan yritä nostaa kuormaa, jonka paino

ylittää sylinterin kapasiteetin. Ylikuormitus aiheuttaa

laitteiston pettämisen ja mahdollisia henkilövahinkoja.

Sylinterien maksimipaine on 700 bar. Älä kytke nostolaitetta tai

sylinteriä pumppuun, jonka nimellispaine on korkeampi.

Älä koskaan aseta varoventtiilin painetta pumpun

enimmäispainetta suuremmaksi. Korkeammat

asetukset voivat johtaa laitteistovaurioihin

tai henkilövahinkoihin.

VAROITUS:

 Järjestelmän käyttöpaine ei saa ylittää

sen järjestelmäkomponentin painetta, jonka arvo

on alhaisin. Asenna järjestelmään painemittari

tarkkaillaksesi käyttöpainetta. Siten voit seurata, mitä

järjestelmässä tapahtuu.

1.0 TÄRKEITÄ VASTAANOTTO-OHJEITA

Tarkista kaikki osat silmämääräisesti ja varmista, etteivät ne ole

vaurioituneet kuljetuksen aikana. Takuu ei kata kuljetuksesta

johtuvia vaurioita. Mahdollisista vaurioista on ilmoitettava

välittömästi kuljetusliikkeelle. Kuljetusliike on vastuussa

kaikista korjaus- ja vaihtokuluista silloin, kun vauriot aiheutettiin

kuljetuksen aikana.

2.0 TURVASEIKAT

Lue kaikki ohjeet, varoitukset ja huomautukset huolellisesti.

Noudata kaikkia varotoimenpiteitä välttääksesi henkilö- ja

omaisuusvahingot järjestelmän käytön aikana.. Enerpac ei ota

vastuuta vahingoista tai vammoista, jotka aiheutuvat vaarallisesta

tuotteen käytöstä, huollon puutteesta tai virheellisestä tuotteen ja/

tai järjestelmän käytöstä. Ota yhteyttä Enerpac-myyjääsi, mikäli

sinulla on varotoimenpiteisiin tai käyttöön liittyviä epäselvyyksiä.

Jos et ole koskaan saanut korkeapaineisten hydraulilaitteiden

turvallisuuteen liittyvää koulutusta, ota yhteyttä jälleenmyyjään

tai huoltopalveluun ottaaksesi osaa ilmaiseen Enerpac Hydraulic

-turvallisuuskoulutukseen. Mikäli seuraavia huomautuksia ja

XLP-sarjan 50 ja 75 tonnin

konepajapuristimet

Käyttöohje

EIS 66.112-1

rev. O  05/2014

Tämän tuotteen varaosaesitteet ovat Enerpac-verkkosivuilla osoitteessa www.enerpac.com.

Ne ovat saatavissa myös lähimmästä valtuutetusta Enerpac-huoltopalvelusta tai Enerpac-myyntipisteestä.

XLP-sarjan puristimilla voi suorittaa huolto- ja muotoilutoimenpiteitä.

Jokaisen puristimen toimitukseen sisältyy sylinteri, letku, liittimet ja

pumppu. XLP-sarjan puristimiin sisältyy alapöydän nostolaite. Lisä-

varusteena on saatavissa työkappaleen V-palatuki, joka helpottaa

putkien ja tankojen asettelua.

FI

TURVALLISUUS ENSIN

34

4.0 HYDRAULILIITÄNNÄT

HUOMAUTUS:

 Tarkista, että kaikki hydrauliletkut

ovat tiukasti eivätkä ne vuoda. Tarkista, että letkut on

varmasti sijoitettu siten, etteivät ne aiheuta vaurioita

puristamisen aikana. Kiristä kaikki liitännät kunnolla,

mutta älä kiristä niitä liian tiukkaan.

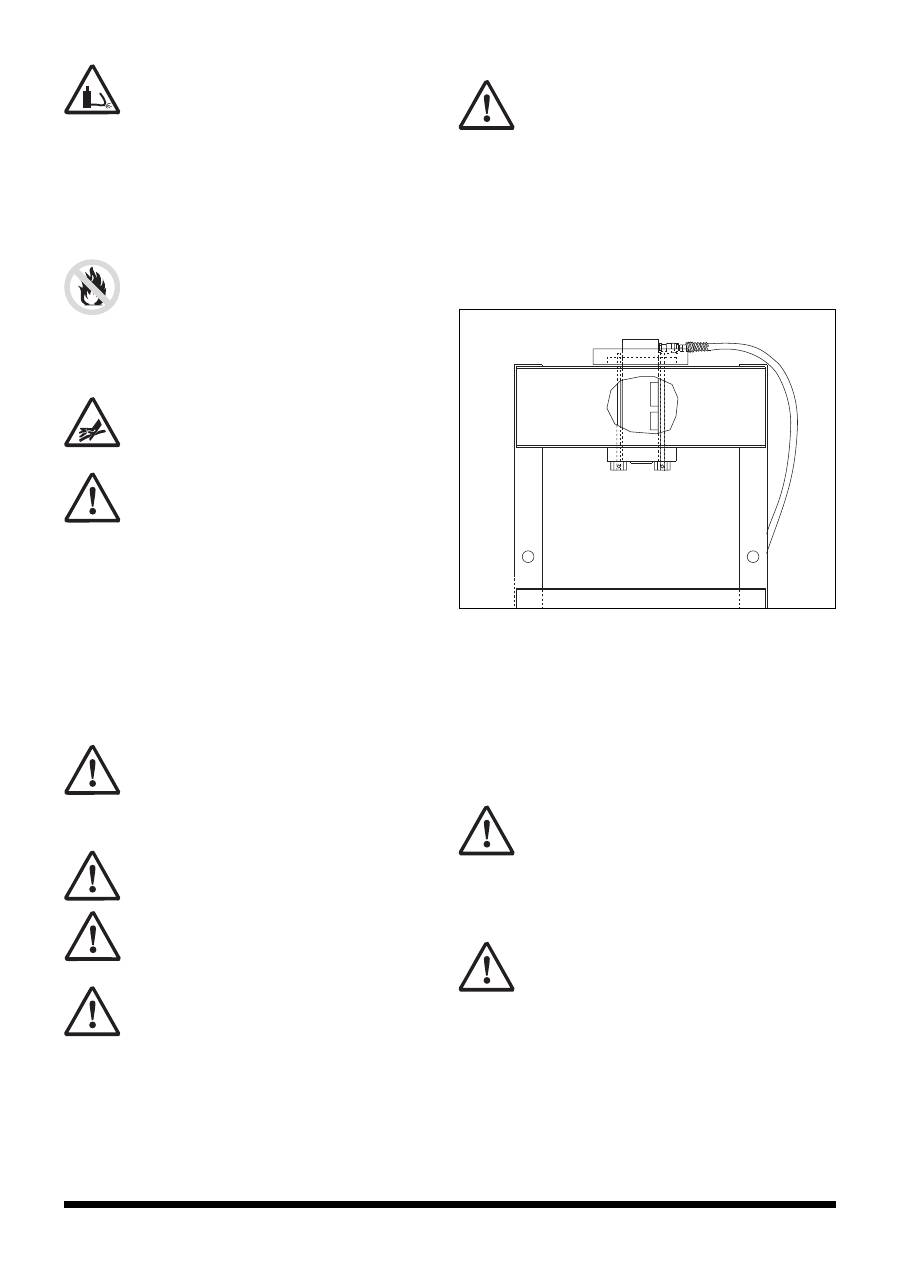

4.1 Yksitoimiset sylinterit (katso kuva 2)

1.  Liitä mittariliitin pumpun tai venttiilin lähtöliitäntään

2.  Kiinnitä mittari mittariliittimen NPTF-mittariliitäntään

3.  Liitä 3/8”-kulmanippa mittariliittimen lähtöliitäntään

4.  Kiinnitä hydrauliletkun urospää 3/8”-kulmanippaan

5.

Kiinnitä hydrauliletkun liitin yksitoimisen sylinterin

vastaliittimeen.

HUOMIO:

 Varmista, että kaikki liittimet on kiinnitetty kunnolla.

5.0 PURISTUSPÖYDÄN SÄÄTÄMINEN

5.1 50 ja 75 tonnin mallit

Nosta tai laske puristuspöytää nostamalla prässiä siten, ettei sen

paino enää lepää prässin tappien päällä. Vedä prässin alapuolella

olevat pöydän tapit ulos. Nosta tai laske prässiä haluttuun

korkeuteen ja asenna prässin tapit paikoilleen sen alapuolelle.

6.0 KÄYTTÖ

6.1 Järjestelmän kokoonpano

VAROITUS:

 Tarkista kaikki puristinkokoonpanot ja

kuorman kiinnitykset turvallisen käytön takaamiseksi.

Keskitä työkappale ja kaikki kokoonpanon osat voiman

kohdistuslinjan mukaisesti. Jos kokoonpanossa käytetään

välikappaleita, niiden pitää koostua yhdestä kappaleesta tai ne

täytyy hitsata yhteen vakauden lisäämiseksi.

VAROITUS:

 Varmista ennen puristimen käyttöä,

että kaikki pöydän tukitapit on asennettu kunnolla

ja että kiinnitysrenkaat on asennettu prässin tappien

päihin, ennen kuin sylinteriä paineistetaan tai

puristinta kuormitetaan.

6.2 Hydraulijärjestelmän ilmaaminen

HUOMIO:

 Ilmaaminen sujuu nopeammin, jos ilma poistetaan

letkuista ennen niiden liittämistä sylinteriliitäntöihin.

Aja ja palauta sylinteriä useita kertoja, jolloin vältytään paineen

muodostumiselta. Järjestelmä on kokonaan ilmattu, kun sylinteri

etenee ja palautuu pehmeästi.

HUOMAUTUS:

 Vältä hydrauliletkun vaurioittamista.

Vältä hydrauliletkujen tiukkoja taittumia ja kiertymiä.

Taittuneen tai kiertyneen letkun käyttö aiheuttaa

huomattavaa puristuspainetta. Tiukat taittumat ja

kiertymät aiheuttavat sisäisiä vaurioita letkuun ja johtavat sen

ennenaikaiseen pettämiseen. Älä pudota painavia esineitä letkun

päälle. Äkkinäiset iskut voivat aiheuttaa sisäisiä vaurioita letkun

säikeisiin. Paineen kohdistuminen vaurioituneeseen letkuun voi

aiheuttaa sen repeämisen.

TÄRKEÄÄ:

 Älä nosta hydraulisia laitteita niiden letkuista tai

liittimistä. Käytä kuljetuskahvaa tai muuta turvallista siirtotapaa.

HUOMAUTUS:

 Pidä hydrauliset laitteet kaukana

avotulista ja kuumuudesta. Liiallinen kuumuus

pehmentää tiivistysrenkaita ja tiivisteitä, jolloin

voi tapahtua nestevuotoja. Kuumuus heikentää

myös letkujen materiaaleja ja tiivistysrenkaita. Suorituskyvyn

optimoimiseksi laitteita ei saa altistaa 65 °C:n lämpötilalle tai

sitä korkeammille lämpötiloille. Suojaa kaikki hydrauliset laitteet

hitsauksen kipinöiltä.

VAARA:

 Älä käsittele paineenalaisia letkuja.

Paineenalainen öljy voi vuotaessaan läpäistä ihon ja

aiheuttaa vakavia vammoja. Jos öljyä pääsee ihon

alle, ota lääkäriin yhteyttä välittömästi.

VAROITUS:

 Käytä hydraulisylintereitä vain silloin, kun

pumppu ja letkut on liitetty järjestelmään. Älä koskaan

käytä sylinteriä irti olevien liittimien kanssa. Jos

sylinteri ylikuormittuu huomattavasti, komponentit

saattavat pettää ja aiheuttaa vakavia vammoja.

Vältä

 tilanteita, jolloin kuormia ei ole keskitetty suoraan sylinterin

mäntään. Epäkeskeiset kuormat rasittavat huomattavasti

sylintereitä ja mäntiä. Tämän lisäksi kuorma voi liukua tai kaatua

ja aiheuttaa mahdollisia vaaratilanteita. Jaa kuorma tasaisesti

koko satulan pintaan. Käytä aina satulaa männän suojaamiseen.

TÄRKEÄÄ:

 Hydraulisia laitteita saa huoltaa ainoastaan

pätevä hydraulisiin laitteisiin erikoistunut teknikko. Kun

korjaustoimenpiteitä vaaditaan, ota yhteyttä paikalliseen

valtuutettuun ENERPAC-huoltopalveluun. Takuun voimassaolon

takaamiseksi käytä ainoastaan ENERPAC-öljyä.

VAROITUS:

 Vaihda välittömästi kuluneet tai

vaurioituneet osat alkuperäisiin ENERPAC-osiin. Muut

kuin alkuperäiset Enerpac-osat voivat rikkoutua ja

aiheuttaa henkilö- ja omaisuusvahinkoja. ENERPAC-

osat on suunniteltu sopimaan laitteisiin hyvin ja

kestämään suuria kuormituksia.

VAROITUS:

 Älä kuormita puristinta, kun pöydän

tapit ovat puristuspöydän alapuolella. Tällöin

puristuspöytään kohdistuu liikaa jännitystä.

VAROITUS:

 ÄLÄ muokkaa puristinta.

3.0 ASENNUS

VAROITUS:

 Asenna puristin tukevasti. Epävakaa

asennus saattaa aiheuttaa puristimen kaatumisen,

josta saattaa seurata vakavia henkilövahinkoja tai

laitevaurioita.

Jos puristin asennetaan lattialle tai muulle alustalle, aseta

puristimen alapöytä alimpien reikien kohdalle ennen poraamista

ja paikalleen pulttaamista. Siten taataan, että puristin ei väänny

ja että pöytä asettuu kohdalleen jalkojen kaikkiin reikäsarjoihin

nähden.

3

FI

Kuva 2. Yksitoimisten sylinterien hydrauliliitännät

35

6.3 Käsipumput

1.  Sulje sulkuventtiili käsivoimin

2.

Muodosta painetta käyttämällä pumppauskahvaa. Paine

säilyy, kunnes sulkuventtiili avataan

3.  Vapauta paine avaamalla sulkuventtiili.

6.4 Ilmakäyttöiset pumput

Aktivoi säätöventtiili painamalla pedaalia ja aja sylinteri haluttuun

iskuun. Palauta sylinteri painamalla vapautusta.

6.5 Ilma- ja sähkökäyttöiset pumput

1.  Aja sylinteriä eteenpäin vaihtamalla venttiili ajoasentoon ja

käyttämällä pumppua

2.  Vaihda venttiili nolla-asentoon, kun haluttu isku on saavutettu

3.

Palauta sylinteriä vaihtamalla venttiili palautusasentoon ja

käyttämällä pumppua.

7.0 SYLINTERIN UUDELLEENASEMOINTI (katso kuva 3)

1.

Löysää, ÄLÄ POISTA, sylinterin alemman tukikiinnikkeen

alapuolella olevaa siipimutteria (D)

2.  Työnnä sylinterin kauluslaippayksikkö (A) haluttuun asentoon

puristimen rungolla

3.

Kiristä siipimutteri (D) kunnolla, kun sylinteri on

halutussa kohdassa.

8.0 HUOLTO

8.1 Hydraulijärjestelmä

1.

Pidä kaikki hydrauliset osat puhtaina liasta, rasvasta ja

lastuista. Irrota turhat laitteet

2.

Tarkista hydraulijärjestelmä säännöllisesti vaurioituneiden

komponenttien, irtonaisten liitäntöjen ja vuotojen varalta.

Vaihda tai korjaa vaurioituneet tai vuotavat komponentit

välittömästi

3.  Vaihda järjestelmän hydrauliöljy 50 käyttötunnin välein

4.

Käytä vain Enerpac-hydrauliöljyä. Muiden kuin Enerpac-

hydrauliöljyn käyttäminen voi vaurioittaa järjestelmää ja

saattaa aiheuttaa Enerpac-takuun raukeamisen

5.  Yksityiskohtaiset hydraulisten osien ohjeet ovat pumpun ja

sylinterin mukana toimitetuissa käyttöohjeissa.

8.2 Puristimen runko

1.  Pidä työtila puhtaana liasta ja lastuista. Poista turhat työkalut

ja laitteet työtilasta

2.  Tarkista säännöllisesti, että puristimen rungon kaikki pultit ovat

kunnolla kiristettyjä ja etteivät rungon osat ole vaurioituneet.

Vaihda tai korjaa vaurioituneet osat välittömästi

3.

Jos maali lohkeilee huomattavasti, yksikkö pitää maalata

uudelleen, ettei se pääse ruostumaan. Samalla runko on

siistimmän näköinen.

FI

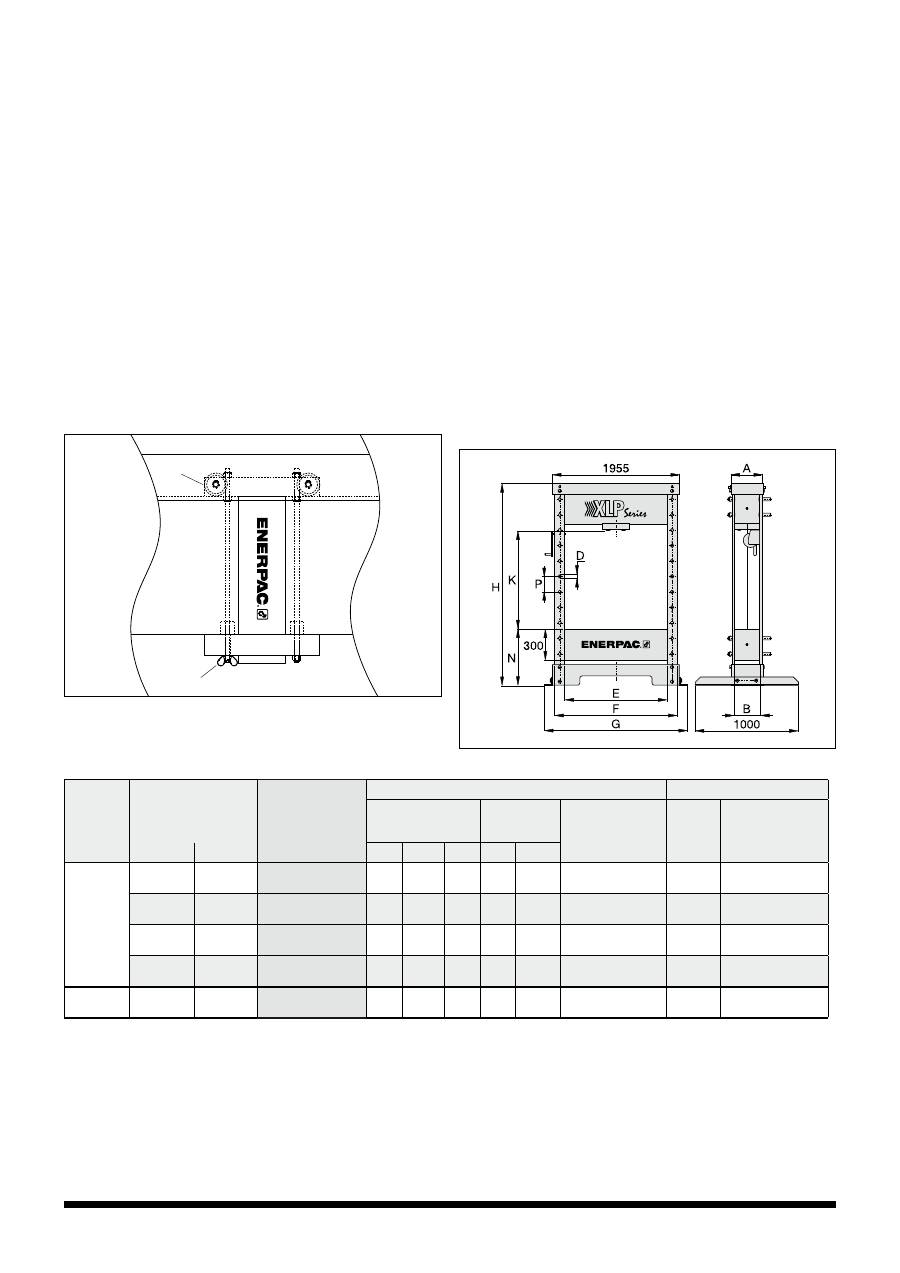

D

A

Kuva 3

XLP-sarjan 50 ja 75 tonnin puristin

Puristimen

voima

tonnia (kN)

Maks.

kappaleen koko

(mm)

Puristimen

mallinumero

Voimanlähde

Cylinder

Pumpputyyppi

Venttiilityyppi

Pumpun

mallinumero

Isku

(mm)

Mallinumero:

Pystysuora

Vaakasuora

Käsi

Sähkö

Ilma

Käsi

Sähkö

50

 (498)

993

990

XLP-506P802 *

•

-

-

•

-

P-802

159

RC-506

993

990

XLP-506XA12G *

-

-

• •

-

XA-12G

159

RC-506

993

990

XLP-506ZES *

-

•

-

-

•

ZE4410SE-E050

156

RR-506

993

990

XLP-5013ZES *

-

•

-

-

•

ZE4410SE-E050

334

RR-5013

75

 (718)

989

990

XLP-756XA12G *

-

-

• •

-

XA-12G

156

RC-756

* 50 ja 75 tonnin XLP-sarjan puristimet voi tilata tehtaalla asennettuna puristimen runkona.

Lisää mallinumeroon loppupääte “M”. Esimerkki:

XLP-506XA12G-M.

36

Takuun säilymiseksi tuotteet täytyy

tarkastuttaa ja korjauttaa valtuutetussa

Enerpac-huoltopalvelussa.

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Vianmääritysopas

Ongelma

Mahdollinen syy

Ratkaisu

Sylinteri ei liiku

eteenpäin, etenee

hitaasti tai ajoittain.

1.  Pumppusäiliössä on liian vähän öljyä

2.  Pumpun sulkuventtiili on auki

3.  Irtonainen hydrauliliitin

4.  Kuorma on liian raskas

5.  Järjestelmässä on ilmaa

6.  Sylinterin mäntä jumittuu.

1.  Lisää öljyä pumpun käyttöohjeiden mukaisesti

2.  Sulje pumpun sulkuventtiili

3.  Tarkista, että kaikki liittimet ovat kunnolla kiristettyjä

4.  Älä yritä liikuttaa nimellisarvoja ylittävää kuormaa

5.  Tee ilmaaminen §6.2 olevien ohjeiden mukaan

6.  Tarkista sylinterin mahdolliset vauriot. Huollata sylinteri

valtuutetulla hydrauliteknikolla.

Sylinteri liikkuu

eteenpäin, mutta ei pidä

painetta.

1.  Vuotava liitäntä

2.  Vuotavat sylinterin tiivisteet

3.  Pumpun sisäinen vuoto.

1.  Tarkista, että kaikki liitännät on kiristetty kunnolla eivätkä

ne vuoda

2.  Paikallista vuoto/vuodot ja huollata laitteisto valtuutetulla

hydrauliteknikolla

3.  Huollata pumppu valtuutetulla hydrauliteknikolla.

Sylinteri ei palaudu,

palautuu osan matkaa

tai palautuu normaalia

hitaammin.

1.  Pumppusäiliö liian täynnä

2.  Irtonainen hydrauliliitin

3.  Pumpun sisäinen vuoto.

1.  Tyhjennä öljyä maksimitasoon. Katso lisätietoja öljyn

lisäämisestä pumpun käyttöohjeista

2.  Tarkista, että liitin tai liittimet ovat kunnolla kiristettyjä

3.  Tee ilmaaminen §6.2 olevien ohjeiden mukaan.

Yksitoimiset järjestelmät:

Sylinteri ei palaudu,

palautuu osan matkaa

tai palautuu normaalia

hitaammin.

1.  Sulkuventtiili kiinni

2.  Sylinterin palautusjousi katkennut tai muut sylinterivaurio

3.  Sylinterin lisävarusteet ovat liian raskaita

yksitoimiselle sylinterille

4.  Liitin ei ole kunnolla liitetty.

1.  Avaa pumpun sulkuventtiili

2.  Huollata sylinteri valtuutetulla hydrauliteknikolla

3.  Käytä kaksitoimista sylinteriä tarkistaaksesi, että kaikki

liittimet on kiristetty kunnolla.

FI

Nopeus (mm/s) **

Mitat

(mm)

(kg)

Puristimen

mallinumero

Pika-liike

Puristus

A

B

D

E

F

G

H

K

N

P

{5,5} **

{0,3} ** 310 240 32 990 1190 1390 1995 210-940 540 150 595

XLP-506P802 *

4,7

0,6

310 240 32 990 1190 1390 1995 210-940 540 150 600

XLP-506XA12G *

10,0

2,0

310 240 32 990 1190 1390 1995 210-940 540 150 660

XLP-506ZES *

10,0

2,0

310 240 32 990 1190 1390 1995 210-940 540 150 700

XLP-5013ZES *

3,2

0,4

420 330 40 990 1240 1430 1995 210-940 540 150 900

XLP-756XA12G *

** {…} = männän nopeus mm / käsipumpun isku.
