Enerpac XLP 50 and 75 ton: Bedienungsanleitung
Bedienungsanleitung: Enerpac XLP 50 and 75 ton
9
Ein
HINWEIS
verdeutlicht die korrekten Betriebs- oder
Wartungsverfahren und -vorgehensweisen, um eine
Beschädigung oder den Verlust der Ausrüstung oder anderer
Eigentumswerte zu verhindern.
Ein
WARNHINWEIS
(ACHTUNG) verweist auf eine mögliche
Gefahr, die korrekte Betriebs- oder Wartungsverfahren
und -vorgehensweisen erfordert, um Personenschäden zu
verhindern.
Auf eine
GEFAHR
wird nur dann hingewiesen, wenn
Ihre Handlung oder ein Nicht-Eingreifen zu schweren
Verletzungen, eventuell sogar mit Todesfolge führen kann.
ACHTUNG:
Tragen Sie bei der Arbeit mit Hydraulikgeräten
stets geeignete persönliche Schutzausrüstung.
ACHTUNG:
Halten Sie sich niemals unter hydraulisch
gestützten Lasten auf. Ein Zylinder, der zum Heben von
Lasten eingesetzt wird, sollten niemals zum Halten von
Lasten genutzt werden. Nachdem die Last gehoben oder
abgesenkt wurde, muss diese stets mechanisch blockiert werden.
ACHTUNG: AUSSCHLIESSLICH STARRE
TEILE ZUM HALTEN VON LASTEN
VERWENDEN.
Stahl- oder Holzblöcke zum
Stützen der Last sorgfältig auswählen. Niemals
einen Hydraulikzylinder als Unterlage oder Abstandhalter in einer Hebe-
oder Pressanwendung verwenden.
GEFAHR:
Um Verletzungen zu vermeiden, halten
Sie Hände und Füße während des Betriebs von
Zylinder und Werkstück fern.
ACHTUNG:
Gerätebereiche niemals überschreiten.
Versuchen Sie niemals, eine Last zu heben, deren Gewicht
die Zylinderkapazität überschreitet. Eine Überbelastung
kann Geräteausfall und mögliche Personenschäden zur
Folge haben. Die Zylinder sind auf einen maximalen Druck von 700 bar
ausgelegt. Schließen Sie keinen Zylinder an eine Pumpe mit höherem
Druckbereich an.
Stellen Sie das Druckbegrenzungsventil niemals auf einen
höheren Druckwert als den maximalen Druckbereich der
Pumpe ein. Höhere Werte können eine Beschädigung der
Ausrüstung und/oder Personenschäden zur Folge haben.
ACHTUNG:
Der Betriebsdruck des Systems darf den
Druckbereich der Komponente mit dem niedrigsten
Wertebereich nicht überschreiten. Installieren Sie zur
Überwachung des Betriebsdrucks Druckmanometer im
System. Damit können Sie kontrollieren, was im System vor sich geht.
1.0 BEI EMPFANG ZU BEACHTEN
Überprüfen Sie alle Komponenten auf Transportschäden.
Transportschäden fallen nicht unter die Gewährleistung. Sollten Sie eine
Beschädigung feststellen, wenden Sie sich bitte sofort an den Spediteur.
Der Spediteur haftet für jegliche Reparatur- und Ersatzteilkosten aufgrund
von Transportschäden.
2.0 SICHERHEITSHINWEISE
Lesen Sie sämtliche Hinweise, Anweisungen, Warnhinweise sorgfältig
Befolgen Sie stets alle Sicherheitsanweisungen, um Verletzungen oder
Beschädigungen von Eigentum während des Betriebs zu vermeiden.
Enerpac übernimmt keinerlei Haftung bei Schäden oder Verletzungen,
die auf die unsachgemäße Nutzung, Wartung oder Verwendung seiner
Produkte zurückzuführen sind. Wenden Sie sich bei Fragen hinsichtlich
der Sicherheitsanweisungen an Enerpac. Sollten Sie keinerlei Erfahrung
in Bezug auf Hochdruckhydraulik-Sicherheit haben, wenden Sie
sich bitte an Ihr Vertriebs- oder Servicezentrum für einen kostenlosen
Enerpac Hydraulik-Sicherheitskurs. Die Nicht-Beachtung der folgenden
Hinweise und Warnungen kann eine Beschädigung der Ausrüstung oder
Personenschäden zur Folge haben.

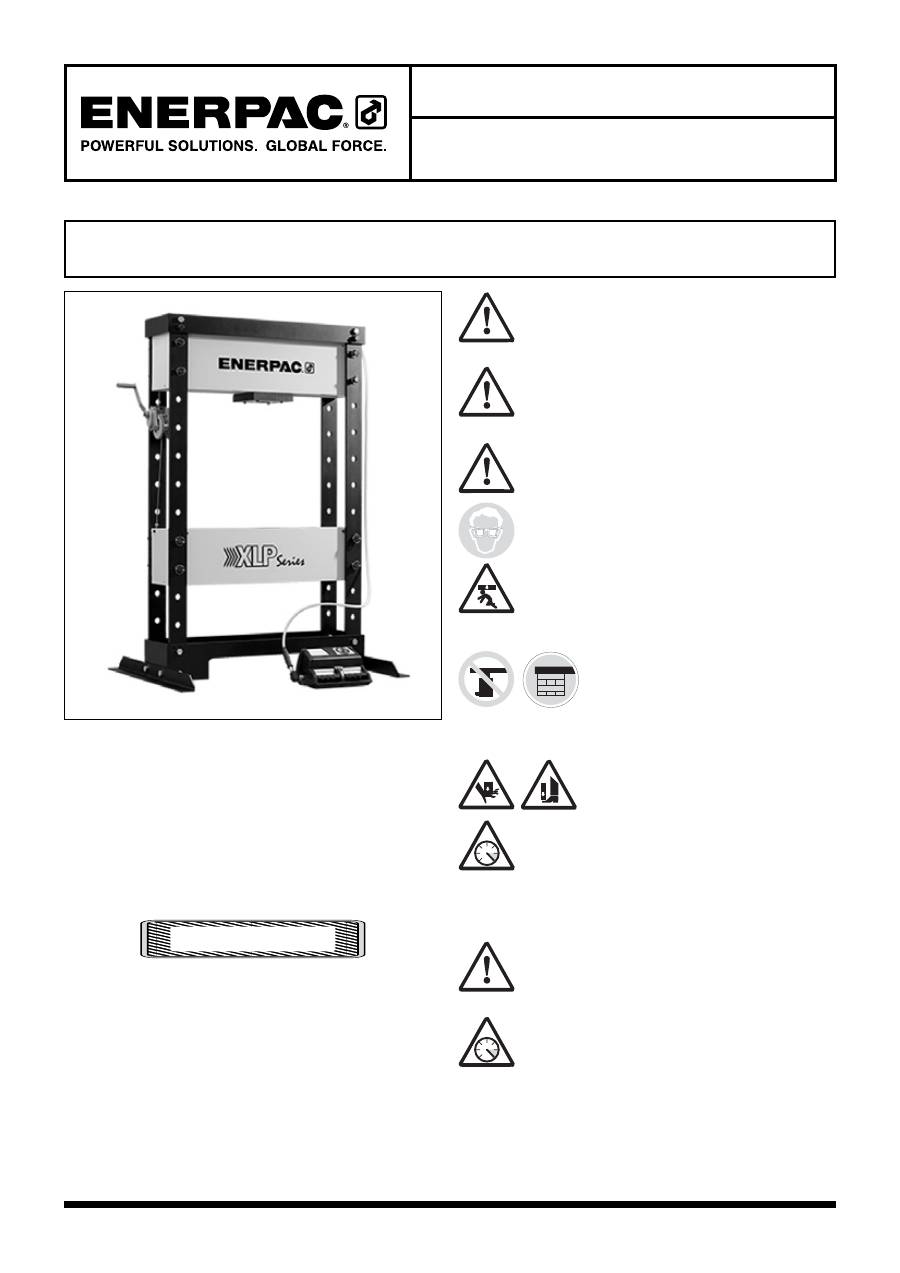

XLP-Serien 50 und 75 T
Werkstattpressen
Bedienungsanleitung
EIS 66.112-1
rev. O 05/2014
Die Ersatzteillisten für dieses Produkt erhalten Sie über die Enerpac Website unter www.enerpac.com
oder über Ihr nächstes Authorized Enerpac Service Center oder Ihre Enerpac Verkaufsstelle.
Mit den Pressen der XLP-Serie können Wartungs- und Formvorgänge
durchgeführt werden. Jede Presse wird mit Zylinder, Schlauch, An-
schlüssen und Pumpe geliefert. Die Pressen der XLP-Serie bieten eine
Unterbau-Hebevorrichtung. Optional ist die V-Block-Werkstück-Aufla-
ge zur Erleichterung der Positionierung von Rohren und Stäben.
DE
SICHERHEIT AN ERSTER STELLE
10
4.0 HYDRAULIKANSCHLÜSSE
VORSICHT:
Kontrollieren Sie alle Hydraulikschläuche, um
sicherzustellen, dass Verbindungen und Anschlüsse fest sitzen
und dicht sind. Kontrollieren Sie die Schlauchanschlüsse, um
sicher zu stellen, dass die Schläuche gut befestigt sind, und
während des Pressvorgangs keine Schäden auftreten können. Befestigen
Sie alle Anschlüsse gut, aber ziehen Sie sie nicht zu fest.
4.1 Einfach wirkende Zylinder (siehe Abbildung 2)
1. Schließen Sie den Manometer-Adapter an den Auslassanschluss der
Pumpe oder des Ventils an
2.
Schließen Sie den Manometer an den NPTF-Anschluss des
Manometeradapters an
3. Schließen Sie die 3/8”-Einschraubverbindung an den Auslassanschluss
des Manometeradapters an
4.
Schließen Sie das Einschraubende mit Außengewinde des
Hydraulikschlauchs an die 3/8”-Einschraubverbindung an
5.
Schließen Sie den Anschluss des Hydraulikschlauchs an das
Verbindungsstück am einfach wirkenden Zylinder an.
HINWEIS:
Stellen Sie sicher, dass alle Anschlüsse gut fest sitzen.
5.0 PRESSENUNTERBAU - EINSTELLUNG
5.1 50- und 75-t-Modelle
Um den Pressenunterbau anzuheben oder zu senken, heben Sie den
Pressentisch, damit dessen Gewicht nicht mehr auf den Stiften ruht.
Ziehen Sie die Unterbaustifte heraus, die sich unter dem Pressentisch
befinden. Heben oder senken Sie den Pressentisch auf die gewünschte
Höhe, und installieren Sie die Stifte darunter.
6.0 BETRIEB
6.1 Systemeinstellungen
ACHTUNG:
Kontrollieren Sie alle Presseneinstellungen
und Lastbefestigungen, um einen sicheren Betrieb zu
gewährleisten.
Richten Sie das Werkstück und alle Teile der Konfiguration auf der
Kraftlinie zentriert aus. Falls Sie in der Konfiguration Abstandhalter
verwenden, sollten diese aus einem massiven Stück bestehen oder zur
Erhöhung der Stabilität per Heftschweißung verbunden sein.
ACHTUNG:
Ehe Sie die Presse in Betrieb nehmen, stellen
Sie sicher, dass alle Unterbau-Haltestifte vollständig
eingeschoben und Halteringe am Ende der Pressentischstifte
installiert sind, ehe Sie den Zylinder betätigen oder die
Presse beladen.
VORSICHT:
Beschädigungen des Hydraulikschlauches
vermeiden. Vermeiden Sie beim Verlegen von
Hydraulikschläuchen enge Kurven und Knicke. Ein stark
gebogener oder geknickter Schlauch kann Gegendruck zur
Folge haben. Enge Kurven oder Knicke beschädigen den Schlauch innen,
was einen vorzeitigen Ausfall des Schlauches zur Folge hat. Lassen Sie
keine schweren Gegenstände auf den Schlauch fallen. Dadurch können
die Drahtlitzen im Inneren des Schlauches beschädigt werden. Durch die
anschließende Druckbelastung kann der Schlauch reißen.
WICHTIG:
Hydraulikgeräte niemals an den Schläuchen oder
Schwenkkupplungen anheben. Benutzen Sie den Tragegriff oder andere,
sichere Transportmöglichkeiten.
VORSICHT:
Hydraulikgeräte von offenem Feuer und
Wärmequellen fernhalten. Durch übermäßige Hitze werden
Dichtungen weich, und Flüssigkeiten können austreten.
Durch Hitze verlieren Schlauchmaterial und Dichtungen an
Stabilität. Für eine optimale Leistung sollten Geräten keinen Temperaturen
von 65°C oder höher ausgesetzt werden. Schützen Sie Schläuche und
Zylinder vor Schweißspritzern.
GEFAHR:
Unter Druck befindliche Schläuche nicht
bewegen. Durch Druck austretendes Öl kann die Haut
durchdringen und schwere Verletzungen verursachen.
Suchen Sie unverzüglich einen Arzt auf, falls Öl unter die
Haut eingedrungen sein sollte.
ACHTUNG:
Hydraulikzylinder nur in einem gekoppelten
System verwenden. Niemals einen Zylinder bei gelösten
Anschlüssen verwenden. Wird der Zylinder extrem
überlastet, können Komponenten komplett ausfallen und
schwere Personenschäden verursachen.
Vermeiden
Sie Situationen, in denen Lasten nicht direkt auf dem
Zylinderkolben zentriert sind. Dezentrierte Lasten bewirken eine starke
Beanspruchung von Zylindern und Kolben. Zusätzlich dazu kann die Last
rutschen oder fallen, mit möglicherweise gefährlichen Folgen.
Verteilen Sie die Last gleichmäßig auf das gesamte Druckstück.
Verwenden Sie stets ein Druckstück, um den Kolben zu schützen.
WICHTIG:
Hydraulikausrüstung darf nur von einem qualifizierten
Hydrauliktechniker gewartet werden. Für Reparaturservice wenden Sie
sich an das Authorized ENERPAC Service Center in Ihrer Nähe. Um
Ihren Garantieanspruch nicht zu verlieren, verwenden Sie ausschließlich
ENERPAC Öl.
ACHTUNG:
Abgenutzte oder beschädigte Teile unverzüglich
durch Original-Ersatzteile von ENERPAC ersetzen.
Standardteile anderer Hersteller können brechen und
Personenschäden oder Schäden an Eigentum verursachen.
Ersatzteile von ENERPAC passen optimal und können stärker
belastet werden.
ACHTUNG:
Belasten Sie die Presse nicht mit den
Unterbaustiften unter dem Pressen-Unterbau. Dadurch wird
der Pressen-Unterbau übermäßig belastet.
ACHTUNG:
Presse nicht modifizieren.
3.0 INSTALLATION
ACHTUNG:
Presse sicher aufstellen. Eine instabile
Positionierung kann dazu führen, dass die Presse kippt,
was zu schweren Verletzungen oder Beschädigungen der
Ausrüstung führen kann.
Soll die Presse auf dem Fußboden oder einem anderen Fundament
aufgestellt werden, senken Sie den Unterbau der Presse vor dem
Bohren und Festschrauben auf den niedrigsten Stand. Dadurch wird
sichergestellt, dass sich die Presse nicht dreht, und dass der Unterbau
auf alle Öffnungen in den Füßen ausgerichtet ist.
3
DE

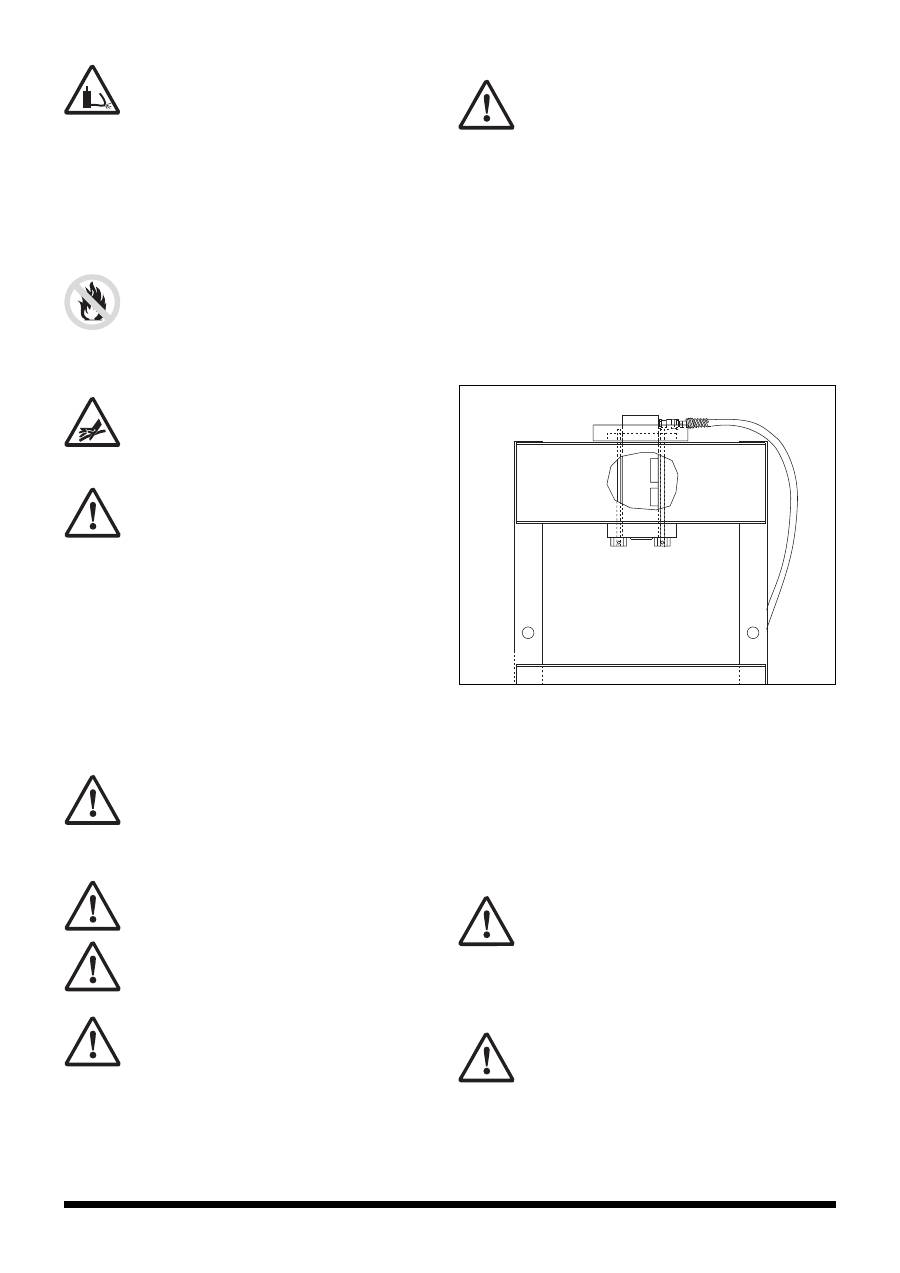

Figure 2. Hydraulic Connections for Single-Acting Cylinders
11
6.2 Luft aus dem Hydrauliksystem ablassen
HINWEIS:
Das Ablassen der Luft geht wesentlich schneller, wenn
die Luft aus den Schläuchen abgelassen wird, ehe diese an die
Zylinderanschlüsse angeschlossen werden.
Fahren Sie den Zylinder mehrere Male aus und ein, um einen Druckaufbau
zu vermeiden. Das System ist vollständig frei von Luft, sobald der Zylinder
ungehindert ein- und ausfährt.
6.3 Handpumpen
1. Schließen Sie das Druckablassventil handfest
2. Bedienen Sie den Pumpengriff, um Druck aufzubauen. Der Druck
bleibt aufrecht, bis das Druckablassventil geöffnet wird
3. Öffnen Sie das Druckablassventil, um den Druck zu lösen.
6.4 Luft betriebene Pumpen
Drücken Sie auf die Druckseite des Pedals, um die Drosselklappe zu
aktivieren und den Zylinder auf die gewünschte Hublänge auszufahren.
Um den Zylinder einzufahren, lassen Sie den Druck ab.
6.5 Power-Pumpen
1.
Um den Zylinder auszufahren, stellen Sie das Ventil auf die
Vorschubposition, und setzen Sie die Pumpe in Betrieb
2. Stellen Sie das Ventil auf ‘neutral’, sobald der gewünschte Hub
erreicht ist
3. Zum Einfahren des Zylinders stellen Sie das Ventil auf Einfahrposition;
und setzen Sie die Pumpe in Betrieb.
7.0 NEUPOSITIONIEREN DES ZYLINDERS (siehe Abbildung 3)
1. Lösen (NICHT ENTFERNEN) Sie die Flügelschraube (D) unter der
unteren Zylinder-Stützvorrichtung.
2. Schieben Sie den Zylinder-Aufnahmeblocksatz (A) in die gewünschte
Position am Pressrahmen
3. Ziehen Sie die Flügelschraube (D) gut fest, sobald sich der Zylinder in
der gewünschten Position befindet.
8.0 WARTUNG
8.1 Hydrauliksystem
1. Sorgen Sie dafür, dass alle Hydraulikkomponenten frei von Schmutz,
Fett, Spänen und überflüssigen Ausrüstungsgegenständen sind
2.
Hydrauliksystem regelmäßig auf beschädigte Komponenten, lose
Verbindungen oder undichte Stellen kontrollieren. Beschädigte oder
undichte Komponenten unverzüglich austauschen oder reparieren
3. Hydrauliköl in Ihrem System alle 50 Betriebsstunden auswechseln
4. Verwenden Sie ausschließlich Enerpac Hydrauliköl. Mit Hydraulikölen
anderer Hersteller können Schäden am System entstehen, und Sie
könnten Ihren Enerpac Garantieanspruch verlieren
5. Ausführliche Anweisungen zu den Hydraulikkomponenten finden Sie in
der Betriebsanleitung zu Ihrer Pumpe und Ihrem Zylinder.
8.2 Pressrahmen
1. Sorgen Sie dafür, dass der Arbeitsbereich und der Pressenunterbau
frei von Schmutz, Spänen und überflüssigen Geräten und
Vorrichtungen sind
2. Kontrollieren Sie den Pressenrahmen regelmäßig, um sicherzustellen,
dass alle Schrauben festgezogen und Rahmenteile unbeschädigt sind.
Beschädigte Teile unverzüglich ersetzen oder reparieren
3. Falls die Lackierung stark beschädigt ist, sollte die Einheit neu
lackiert werden, um Korrosion zu verhindern und ein ordentliches
Erscheinungsbild des Rahmens zu wahren.
DE
D
A
Abbildung 3
50- und 75-t-XLP-Presse
Pressen-
kapazität
t (kN)
Maximal
Öffnung
(mm)
Presse
Modellnummer
Antriebsart
Cylinder
Pumpentyp
Ventiltyp
Modellnr.
Pumpe
Hub
(mm)
Modell-Nr.
Vertikal
Horizontal
Man.
Elek.
Luft
Man.
Elek.
50
(498)
993
990
XLP-506P802 *
•
-
-
•
-
P-802
159
RC-506
993
990
XLP-506XA12G *
-
-
• •
-
XA-12G
159
RC-506
993
990
XLP-506ZES *
-
•
-
-
•
ZE4410SE-E050
156
RR-506
993
990
XLP-5013ZES *
-
•
-
-
•
ZE4410SE-E050
334
RR-5013
75
(718)
989
990
XLP-756XA12G *
-
-
• •
-
XA-12G
156
RC-756
* 50- und 75-t-Pressen der XLP-Serie können als werksmontierte Pressrahmen bestellt werden.
Suffix M nach Pumpenmodellnummer hinzufügen. Beispiel:
XLP-506XA12G-M.
12
Um Ihren Garantieanspruch nicht zu verlieren,
lassen Sie Ihre Produkte von einem autorisierten
Enerpac Service Center warten.
www.enerpac.com
To
p
ro
tec
t your Warr
an
ty
U
se
on
ly Enerp
ac
O
il
To
p
ro
tec
t your Warr
an
ty
U
se
on
ly Enerp
ac
O
il
Fehlersuche und -behebung
Problem
Mögliche Ursache
Lösung
Zylinder fährt nicht aus,
fährt langsam oder
ruckartig aus.
1. Ölpegel in Pumpe niedrig
2. Druckablassventil der Pumpe geöffnet
3. Hydraulikanschluss lose
4. Last zu schwer
5. Lufteinschluss im System
6. Zylinderkolben verkeilt.
1. Den Pumpenanweisungen entsprechend Öl auffüllen
2. Druckablassventil der Pumpe schließen
3. Kontrollieren, ob alle Anschlüsse gut fest sitzen
4. Versuchen Sie nicht, die angegebenen Belastungswerte
(Gewicht) zu überschreiten
5. Lassen Sie den Anweisungen auf §6.2 entsprechend Luft ab
6. Zylinder auf Beschädigungen kontrollieren Lassen Sie den
Zylinder von einem qualifizierten Hydrauliktechniker warten.
Zylinder fährt aus, hält
aber den Druck nicht.
1. Verbindung undicht
2. Dichtung leckt
3. Internes Leck in Pumpe.
1. Kontrollieren Sie, ob alle Verbindungen fest und dicht sind
2. Suchen Sie nach undichten Stellen und lassen Sie die
Ausrüstung von einem qualifizierten Hydrauliktechniker warten
3. Lassen Sie die Pumpe von einem qualifizierten
Hydrauliktechniker warten.
Zylinder fährt nicht ein,
fährt nur teilweise ein
oder langsamer als
normal.
1. Pumpentank zu voll
2. Hydraulikanschluss lose
3. Internes Leck in Pumpe.
1. Lassen Sie bis Pegelstand ‘voll’ Öl ab. Ziehen Sie die
Pumpenanweisungen zu Rate, ehe Sie Öl nachfüllen
2. Kontrollieren Sie, ob die Anschlüsse ganz fest sitzen
3. Lassen Sie den Anweisungen auf §6.2 entsprechend Luft ab.
Einfach wirkende Systeme:
Zylinder fährt nicht ein,
fährt nur teilweise ein
oder langsamer als
normal.
1. Druckablassventil geschlossen
2. Zylinder-Rückzugfeder gebrochen oder anderer
Zylinderschaden
3. Zylinderaufsätze für einfach wirkenden Zylinder zu schwer
4. Anschluss nicht vollständig angeschlossen.
1. Öffnen Sie das Druckablassventil der Pumpe
2. Lassen Sie den Zylinder von einem qualifizierten
Hydrauliktechniker warten
3. Verwenden Sie einen doppelt wirkenden Zylinder, um zu
kontrollieren, ob alle Anschlüsse ganz fest sitzen.
DE
Geschwindigkeit
(mm/s)
**
Abmessungen
(mm)
(kg)
Presse
Modellnummer
Schnell
Ausfahren
Pressen
A
B
D
E
F
G
H
K
N
P
{5,5} **
{0,3} ** 310 240 32 990 1190 1390 1995 210-940 540 150 595
XLP-506P802 *
4,7
0,6
310 240 32 990 1190 1390 1995 210-940 540 150 600
XLP-506XA12G *
10,0
2,0
310 240 32 990 1190 1390 1995 210-940 540 150 660
XLP-506ZES *
10,0
2,0
310 240 32 990 1190 1390 1995 210-940 540 150 700
XLP-5013ZES *
3,2
0,4
420 330 40 990 1240 1430 1995 210-940 540 150 900
XLP-756XA12G *
** {…} = Ausfahrgeschwindigkeit in mm je Handpumpen-Hub.
