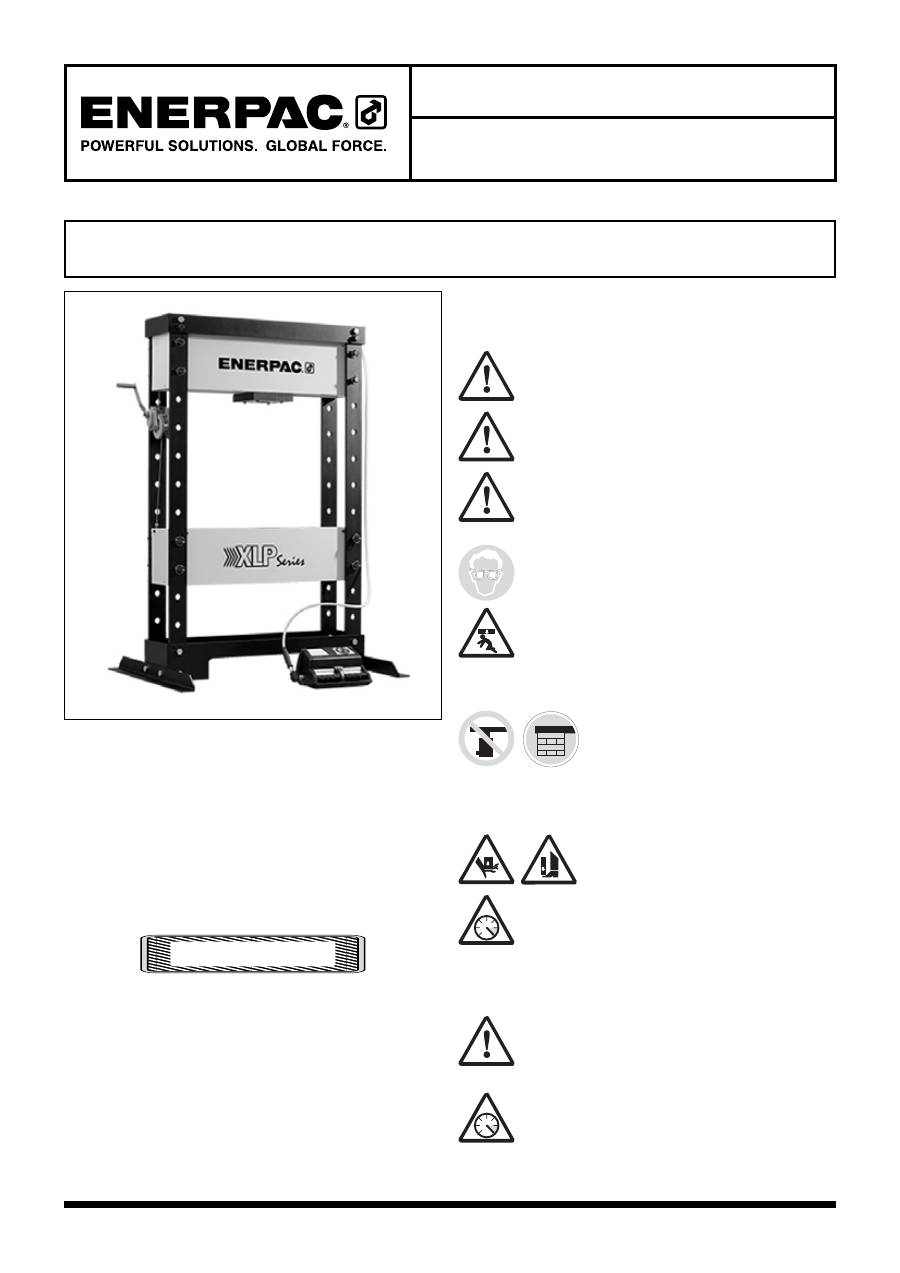

Enerpac XLP 50 and 75 ton: Karta instrukcji

37

bezpieczeństwa obsługi urządzeń hydraulicznych Enerpac.

Niestosowanie się do poniższych uwag i ostrzeżeń może doprowadzić

do uszkodzenia sprzętu i obrażeń ciała.

Nagłówek

UWAGA

 wskazuje prawidłowe procedury i

praktyki obsługi lub konserwacji pozwalające zapobiec

uszkodzeniu lub zniszczeniu sprzętu lub innego mienia.

Nagłówek

OSTRZEŻENIE

 wskazuje potencjalne

niebezpieczeństwo wymagające odpowiednich procedur i

praktyk pozwalających uniknąć obrażeń ciała.

Nagłówek

NIEBEZPIECZEŃSTWO

 używany jest tylko

w tym przypadku, gdy dana czynność lub zaniechanie

działania może skutkować poważnymi obrażeniami ciała,

a nawet śmiercią.

OSTRZEŻENIE:

 Sprzęt hydrauliczny należy obsługiwać w

ubiorze ochronnym.

OSTRZEŻENIE:

 Trzymać się z dala od ładunków

podnoszonych przez siłowniki hydrauliczne. Cylindra

używanego jako urządzenie do podnoszenia ładunku

nie można używać jako urządzenia do podtrzymywania

ładunku. Po podniesieniu lub obniżeniu ładunku zawsze należy go

zablokować mechanicznie.

OSTRZEŻENIE: DO PODTRZYMYWANIA

ŁADUNKÓW STOSOWAĆ TYLKO SZTYWNE

ELEMENTY.

 Należy starannie dobierać

takie bloki stalowe lub drewniane, które

są w stanie utrzymać ładunek. W żadnym wypadku nie używać

cylindra hydraulicznego jako podkładki ustalającej ani elementu

odległościowego w systemach do podnoszenia i prasach.

NIEBEZPIECZEŃSTWO:

 Podczas pracy

urządzenia trzymać ręce i stopy z dala od

cylindra i materiału obrabianego.

OSTRZEŻENIE:

 Nie przekraczać parametrów

znamionowych urządzenia. Nie podnosić ładunków o

ciężarze większym niż udźwig cylindra. Przeciążenie

może spowodować awarię sprzętu lub obrażenia ciała.

Cylindry zaprojektowano pod kątem maksymalnego ciśnienia 700

bar. Nie podłączać podnośnika ani cylindra do pompy o wyższym

ciśnieniu znamionowym.

Nie nastawiać zaworu upustowego na ciśnienie wyższe niż

maksymalne ciśnienie znamionowe pompy. Nastawienie

wyższych wartości może doprowadzić do uszkodzenia

sprzętu i/lub obrażeń ciała.

OSTRZEŻENIE:

 Ciśnienie robocze w systemie nie może

przekraczać ciśnienia znamionowego podzespołu o

najniższej wartości ciśnienia w systemie. Zainstalować

manometry do pomiaru ciśnienia roboczego w systemie.

Pozwalają one kontrolować, co dzieje się w systemie.

1.0 WAŻNE INSTRUKCJE DOTYCZĄCE ODBIORU SPRZĘTU

Sprawdzić wizualnie wszystkie podzespoły pod kątem uszkodzeń

powstałych podczas transportu. Uszkodzenia powstałe podczas

transportu nie są objęte gwarancją. W przypadku znalezienia

uszkodzenia powstałego podczas transportu niezwłocznie powiadomić

przewoźnika. Przewoźnik ponosi wszystkie koszty związane z naprawą

i wymianą sprzętu uszkodzonego podczas transportu.

2.0 KWESTIE DOTYCZĄCE BEZPIECZEŃSTWA

Należy uważnie zapoznać się ze wszystkimi instrukcjami, ostrzeżeniami

i uwagami. Przestrzegać środków bezpieczeństwa, aby nie dopuścić do

obrażeń ciała lub uszkodzeń mienia podczas obsługi systemu. Enerpac

nie ponosi odpowiedzialności za obrażenia i szkody wynikające z

użytkowania produktu niezgodnie z zasadami bezpieczeństwa, braku

konserwacji oraz nieprawidłowej obsługi produktu i/lub systemu. W

przypadku wątpliwości co do środków i procedur bezpieczeństwa

należy skontaktować się z firmą Enerpac. Osoby nieprzeszkolone w

zakresie bezpieczeństwa obsługi wysokociśnieniowych urządzeń

hydraulicznych powinny skontaktować się ze swoim centrum

dystrybucyjnym lub serwisowym w sprawie bezpłatnego kursu

Seria XLP – 50- i 75-tonowe

Prasy warsztatowe

Karta instrukcji

EIS 66.112-1

rev. O  05/2014

Karty części zamiennych dla tego produktu można znaleźć na stronie internetowej Enerpac www.enerpac.com

oraz w najbliższym autoryzowanym centrum serwisowym lub biurze sprzedaży firmy Enerpac.

Prasy serii XLP można skonfigurować pod kątem konserwacji i operacji

formowania. Wszystkie prasy wyposażone są w cylinder, wąż, złączki

oraz pompę. Prasy serii XLP posiadają urządzenie podnoszące dolne

łoże. Opcjonalnie sprzedawany jest wspornik materiału obrabianego w

postaci bloku V-kształtnego, ułatwiający pozycjonowanie rur i prętów.

PL

BEZPIECZEŃSTWO

38

4.0 POŁĄCZENIA HYDRAULICZNE

UWAGA:

 Należy sprawdzić wszystkie węże hydrauliczne

pod kątem dokręcenia oraz przecieków łączników i złączek.

Sprawdzić, czy węże są położone w taki sposób, aby nie

uległy uszkodzeniu podczas działania prasy. Wszystkie

połączenia należy dokręcić dokładnie, ale nie za mocno.

4.1 Cylindry jednostronnego działania (patrz rys. 2)

1.

Podłączyć przyłącze manometrowe do przyłącza wylotowego

pompy lub zaworu

2.  Podłączyć przyłącze do otworu manometru NPTF w przyłączu

manometrowym

3.  Podłączyć kolanko 3/8” do otworu w przyłączu manometrowym

4.  Podłączyć końcówkę z gwintem męskim węża hydraulicznego do

kolanko 3/8”

5.  Podłączyć złączkę węża hydraulicznego do dopasowanej złączki w

cylindrze jednostronnego działania.

UWAGA:

 Wszystkie złączki muszą być w pełni połączone.

5.0 REGULACJA ŁOŻA PRASY

5.1 Modele 50- i 75-tonowe

Aby podnieść lub obniżyć łoże prasy, należy podnieść stół prasy, tak

by nie opierał się na sworzniach. Wyciągnąć sworznie łoża, znajdujące

się poniżej stołu prasy. Podnieść lub obniżyć stół na żądaną wysokość,

a następnie ponownie zamontować sworznie.

6.0 OBSŁUGA

6.1 Budowa systemu

OSTRZEŻENIE:

 Aby zapewnić bezpieczną obsługę,

należy sprawdzić ustawienia prasy i mocowania ładunku.

Umieścić materiał obrabiany i wszystkie elementy montażu w linii

działania siły. Jeżeli w montażu są używane elementy dystansowe,

powinny być jednoczęściowe lub sczepione dla zapewnienia

stabilności.

OSTRZEŻENIE:

 Przed załączeniem ciśnienia w cylindrze

lub obciążeniem prasy należy sprawdzić, czy wszystkie

sworznie wspornikowe są włożone do końca, a na końcach

sworzni zamocowane są pierścienie ustalające.

6.2 Odpowietrzanie systemu hydraulicznego

UWAGA:

 Odpowietrzanie trwa krócej, gdy przed podłączeniem węży

do przyłącza cylindra zostanie z nich spuszczone powietrze.

wykonać ruch cylindra w przód i w tył kilka razy, unikając zwiększania

ciśnienia. Układ jest w pełni odpowietrzony, gdy cylinder przesuwa się

płynnie.

UWAGA:

 Uważać, aby nie uszkodzić węża hydraulicznego.

Układając węże hydrauliczne, unikać ich zginania i

skręcania. Zgięcie lub skręcenie węża spowoduje

wystąpienie dużego przeciwciśnienia. Zgięcia i skręcenia

powodują wewnętrzne uszkodzenia węża, prowadząc do jego

przedwczesnej awarii. Nie upuszczać ciężkich przedmiotów na wąż.

Uderzenie może spowodować uszkodzenie drutów wewnątrz węża.

Gdy uszkodzony wąż znajdzie się pod ciśnieniem, może pęknąć.

WAŻNE:

 Nie podnosić sprzętu hydraulicznego za węże ani

złączki przegubowe. Używać uchwytu do przenoszenia lub innych

bezpiecznych metod transportu.

UWAGA:

 Trzymać sprzęt hydrauliczny z dala od ognia

i ciepła. Nadmierne ciepło powoduje rozmiękczenie

uszczelnień, co prowadzi do wycieku płynów. Ciepło

osłabia także materiał i uszczelnienia węża. Optymalne

działanie możliwe jest w temperaturach nieprzekraczających 65

°

C.

Chronić węże i cylindry przed rozpryskami podczas spawania.

NIEBEZPIECZEŃSTWO:

 Nie chwytać węży pod ciśnieniem.

Wydobywający się pod ciśnieniem olej może uszkodzić

skórę, prowadząc do poważnych obrażeń. W przypadku

dostania się oleju pod skórę natychmiast zasięgnąć

porady lekarskiej.

OSTRZEŻENIE:

 Cylindrów hydraulicznych używać tylko

w połączonym systemie. W żadnym wypadku nie używać

cylindra, gdy złączki nie są połączone. W przypadku

znacznego przeciążenia cylindra może dojść do poważnej

awarii podzespołów, powodującej poważne obrażenia ciała.

Unikać

 sytuacji, kiedy ładunek nie jest ustawiony bezpośrednio

na środku tłoka cylindra. Niewyśrodkowane obciążenie poważnie

nadweręża cylindry i tłoki. Ładunek może też ześliznąć się i spaść, co

jest potencjalnie niebezpieczne. Ładunek rozmieścić równo na całej

powierzchni siodełka. Zawsze używać siodełka chroniącego tłok.

WAŻNE:

 Sprzęt hydrauliczny może serwisować wyłącznie

wykwalifikowany personel techniczny. W sprawie napraw należy

kontaktować się z lokalnym autoryzowanym centrum serwisowym

firmy ENERPAC. Aby zachować ważność gwarancji, używać tylko

oleju ENERPAC.

OSTRZEŻENIE:

 Zużyte i uszkodzone części należy

niezwłocznie wymienić na oryginalne części ENERPAC.

Części nieoryginalne mogą się psuć, powodując obrażenia

ciała i uszkodzenie mienia. Części firmy ENERPAC są

odpowiednio dopasowane i wytrzymują duże obciążenia.

OSTRZEŻENIE:

 Nie obciążać prasy ze sworzniami łoża w

położeniu poniżej łoża prasy. Spowoduje to przeciążenie

łoża prasy.

OSTRZEŻENIE:

 NIE WOLNO modyfikować konstrukcji

prasy.

3.0 INSTALACJA

OSTRZEŻENIE:

 Prasa musi być stabilnie zamontowana.

Niestabilne ustawienie może spowodować przechylenie

się prasy, prowadząc do poważnych obrażeń ciała lub

uszkodzenia sprzętu.

Jeżeli prasa ma być zamontowana w podłodze lub na innej podstawie,

przed wierceniem i przyśrubowaniem do podłoża opuścić łoże prasy

na najniższy zestaw otworów. Dzięki temu prasa nie przewróci się, a

łoże będzie wyrównane ze wszystkimi zestawami otworów w nogach.

3

PL

Rys. 2. Połączenia hydrauliczne w cylindrach jednostronnego działania

39

6.3 Pompy ręczne

1.  Zakręcić zawór spustowy palcami

2.  Zwiększyć ciśnienie za pomocą trzonka pompy. Ciśnienie będzie

utrzymane do momentu otwarcia zaworu spustowego

3.  Otworzyć zawór spustowy w celu zwolnienia ciśnienia.

6.4 Pompy pneumatyczne

Nacisnąć pedał ciśnienia w celu załączenia przepustnicy i przesunięcia

cylindra do żądanego położenia. Aby cofnąć cylinder, nacisnąć pedał

spustowy.

6.5 Pompy elektrohydrauliczne

1.  W celu wysunięcia cylindra przełączyć zawór do położenia wysuwu

i uruchomić pompę

2.

Po osiągnięciu żądanego skoku przełączyć zawór do

położenia neutralnego

3.  W celu cofnięcia cylindra przełączyć zawór do położenia powrotu i

uruchomić pompę.

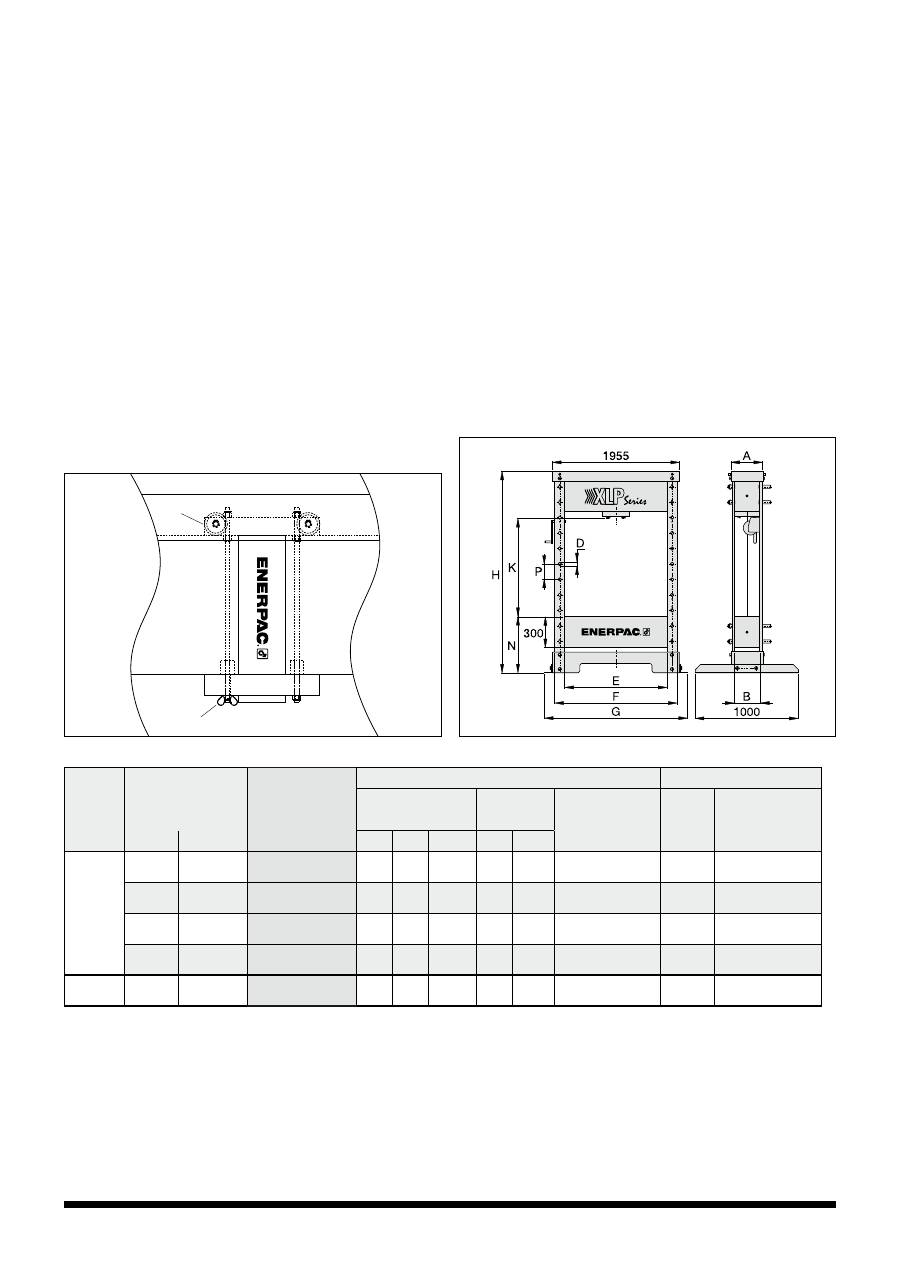

7.0 ZMIANA POŁOŻENIA CYLINDRA (patrz rys. 3)

1.  Poluzować (NIE ZDEJMOWAĆ) nakrętkę motylkową (D) znajdującą

się pod dolnym wspornikiem cylindra

2.  Przesunąć zespół bloku mocującego cylindra (A) do żądanego

położenia na ramie prasy

3.  Dokręcić starannie nakrętkę motylkową (D), gdy cylinder znajdzie się

w żądanym położeniu.

8.0 KONSERWACJA

8.1 Układ hydrauliczny

1.  Podzespoły hydrauliczne powinny być wolne od brudu, smaru,

wiórów i niepotrzebnego sprzętu

2.  Okresowo sprawdzać system hydrauliczny pod kątem uszkodzonych

podzespołów, poluzowanych podłączeń i przecieków. Wszystkie

uszkodzone i przeciekające podzespoły niezwłocznie wymienić

lub naprawić

3.  Zmieniać olej hydrauliczny w układzie co 50 godzin roboczych

4.  Używać tylko oleju hydraulicznego Enerpac. Używanie płynów innych

niż olej hydrauliczny Enerpac może spowodować uszkodzenie

układu i utratę gwarancji Enerpac

5.  Pełne instrukcje dotyczące podzespołów hydraulicznych można

znaleźć w instrukcjach pompy i cylindra.

8.2 Rama prasy

1.  Obszar roboczy i łoże pracy powinny być wolne od brudu, smaru,

wiórów i niepotrzebnych narzędzi i mocowań

2.

Okresowo sprawdzać ramę prasy pod kątem dokręcenia śrub

i uszkodzeń części ramy. Wszystkie uszkodzone podzespoły

niezwłocznie wymienić lub naprawić

3.

W przypadku uszkodzenia powłoki farby urządzenie należy

przemalować w celach antykorozyjnych i estetycznych.

PL

D

A

Rys. 3

Prasy 50- i 75-tonowe serii XLP

Nacisk

prasy

tony (kN)

Maks.

prześwit prasy

(mm)

Prasa

Numer modelu

Rodzaj napędu

Cylinder

Typ pompy

Typ zaworu

Numer

modelu pompy

Skok

(mm)

Nr modelu

W pionie

W poziomie

Man.

Elek.

Pneum.

Man.

Elek.

50

 (498)

993

990

XLP-506P802 *

•

-

-

•

-

P-802

159

RC-506

993

990

XLP-506XA12G *

-

-

•

•

-

XA-12G

159

RC-506

993

990

XLP-506ZES *

-

•

-

-

•

ZE4410SE-E050

156

RR-506

993

990

XLP-5013ZES *

-

•

-

-

•

ZE4410SE-E050

334

RR-5013

75

 (718)

989

990

XLP-756XA12G *

-

-

• •

-

XA-12G

156

RC-756

* 50- i 75-tonowe prasy serii XLP można zamówić jako fabrycznie zmontowaną ramę prasy.

Do numeru modelu prasy należy dodać przyrostek „M”. Przykład:

 XLP-506XA12G-M.

40

Aby zachować ważność gwarancji,

kontrolę i naprawę sprzętu należy zlecać

autoryzowanemu centrum serwisowemu Enerpac.

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Rozwiązywanie problemów

Problem

Możliwa przyczyna

Rozwiązanie

Cylinder nie wysuwa

się, wysuwa się

powoli lub szarpie.

1.  Niski poziom oleju w pompie

2.  Otwarty zawór spustowy pompy

3.  Poluzowana złączka hydrauliczna

4.  Zbyt duże obciążenie

5.  Zapowietrzenie systemu

6.  Zablokowanie tłoka cylindra.

1.  Dolać oleju zgodnie z instrukcją obsługi pompy

2.  Zamknąć zawór spustowy pompy

3.  Sprawdzić, czy wszystkie złączki są

szczelnie dokręcone

4.  Nie przekraczać udźwigu znamionowego

5.  Odpowietrzyć układ zgodnie z instrukcjami

na §6.2

6.  Sprawdzić cylinder pod kątem uszkodzeń. Zlecić

naprawę cylindra wykwalifikowanemu

personelowi technicznemu.

Cylinder wysuwa

się, ale nie utrzymuje

ciśnienia.

1.  Wyciek w połączeniu

2.  Przeciekające uszczelki cylindra

3.  Wyciek wewnętrzny w pompie.

1.  Sprawdzić, czy wszystkie połączenia są

szczelnie dokręcone.

2.  Znaleźć przeciek(i) i zlecić naprawę sprzętu

wykwalifikowanemu personelowi technicznemu.

3.  Zlecić naprawę pompy wykwalifikowanemu

personelowi technicznemu.

Cylinder nie cofa się,

cofa się częściowo

lub cofa się wolniej

niż zwykle.

1.  Przepełnienie zbiornika pompy

2.  Poluzowana złączka hydrauliczna

3.  Wyciek wewnętrzny w pompie.

1.  Spuścić olej do oznaczenia poziomu pełnego

zbiornika. Dodawanie oleju, patrz instrukcja

obsługi pompy.

2.  Sprawdzić, czy złączki są szczelnie dokręcone

3.  Odpowietrzyć układ zgodnie z instrukcjami

na §6.2.

Systemy jednostronnego działania:

Cylinder nie cofa się,

cofa się częściowo

lub cofa się wolniej

niż zwykle.

1.  Zamknięty zawór spustowy

2.  Uszkodzenie sprężyny powrotnej cylindra lub inne

uszkodzenie cylindra.

3.  Dodatki do cylindrów zbyt ciężkie dla cylindra

jednostronnego działania

4.  Niedostateczne sprzęgnięcie złączki.

1.  Otworzyć zawór spustowy pompy

2.  Zlecić naprawę cylindra wykwalifikowanemu

personelowi technicznemu

3.  Użyć cylindra dwustronnego działania do

sprawdzania, czy wszystkie złączki są

prawidłowo dokręcone.

PL

Prędkość

(mm/s) **

Wymiary

(mm)

(kg)

Prasa

Numer modelu

Szybki

wysuw

Ściskanie

A

B

D

E

F

G

H

K

N

P

{5,5} **

{0,3} **

310 240 32 990 1190 1390 1995 210-940 540 150 595

XLP-506P802 *

4,7

0,6

310 240 32 990 1190 1390 1995 210-940 540 150 600

XLP-506XA12G *

10,0

2,0

310 240 32 990 1190 1390 1995 210-940 540 150 660

XLP-506ZES *

10,0

2,0

310 240 32 990 1190 1390 1995 210-940 540 150 700

XLP-5013ZES *

3,2

0,4

420 330 40 990 1240 1430 1995 210-940 540 150 900

XLP-756XA12G *

** {...} = szybkość wysuwu w mm na skok pompy ręcznej.
