Enerpac XLP 50 and 75 ton: Instruktionsblad

25

nedanstående försiktighetsuppmaningar och varningar kan

orsaka materiell skada och personskada.

En

FÖRSIKTIGHETSANVISNING

 används för att

indikera korrekta drifts- eller underhållsprocedurer

och praxis för att undvika skada på, eller förstörelse

av utrustning eller annat material.

En

VARNING

 indikerar en eventuell fara som kräver

korrekta procedurer eller praxis för att undvika

personskada.

En

FARA

 används endast när åtgärd eller brist på

åtgärd kan orsaka allvarlig skada eller till och med

dödsfall.

VARNING:

 Bär korrekt personlig skyddsutrustning

vid arbete med hydraulisk utrustning.

VARNING:

 Håll dig på avstånd från laster som stöds

med hjälp av hydraulik. När en cylinder används

som lastlyftanordning, skall den aldrig användas

som anordning för att hålla lasten. När lasten har

lyfts eller sänkts, skall den alltid blockeras mekaniskt.

VARNING: ANVÄND ENDAST FASTA

BLOCK FÖR ATT HÅLLA LASTER.

 Välj

noggrant ut stål- eller träblock som har

kapacitet för att stötta lasten. Använd

aldrig en hydraulisk cylinder som mellanlägg eller distansbricka

vid lyft- eller trycktillämpning.

FARA:

 Håll händer och fötter på avstånd

från cylinder och arbetsstycke under drift

för att undvika personskada.

VARNING:

 Överskrid inte utrustningens märkdata.

Försök aldrig att lyfta en last som väger mer än

cylinderns kapacitet. Överbelastning leder till fel på

utrustningen och möjlig personskada. Cylindrarna är

utformade för ett max. tryck på 700 bar. Anslut inte en domkraft

eller cylinder till en pump med en högre tryckklass.

Ställ aldrig avlastningsventilen på ett högre tryck än

pumpens högsta angivna tryck. Högre inställningar

kan leda till materiell skada och/eller personskada.

VARNING:

 Systemets drifttryck får inte överstiga

tryckklassificeringen för den lägst klassificerade

komponenten i systemet. Montera tryckmätare i

systemet för att kontrollera drifttrycket. Den visar

vad som händer i systemet.

1.0 VIKTIGA MOTTAGNINGSINSTRUKTIONER

Undersök alla komponenter visuellt och leta efter

transportskador. Transportskador täcks inte av garantin. Om

du upptäcker transportskador, skall du omedelbart meddela

transportföretaget. Transportföretaget ansvarar för alla

reparations- och utbyteskostnader som härrör sig från skada

under transporten.

2.0 SÄKERHETSÅTGÄRDER

Läs alla instruktioner, varningar och försiktighetsuppmaningar

noggrant. Följ alla säkerhetsåtgärder för att undvika personskada

eller materiell skada under systemdriften. Enerpac ansvarar

inte för materiell skada eller personskada som uppstår till följd

av osäker produktanvändning, brist på underhåll eller felaktig

produkt- och/eller systemanvändning. Kontakta Enerpac om

du är osäker på säkerhetsåtgärder och funktioner. Om du

aldrig utbildats på säkerhet rörande högtryckshydraulik, ska du

kontakta distributions- eller servicecentret för en kostnadsfri

säkerhetskurs för Enerpac-hydraulik. Underlåtenhet att följa

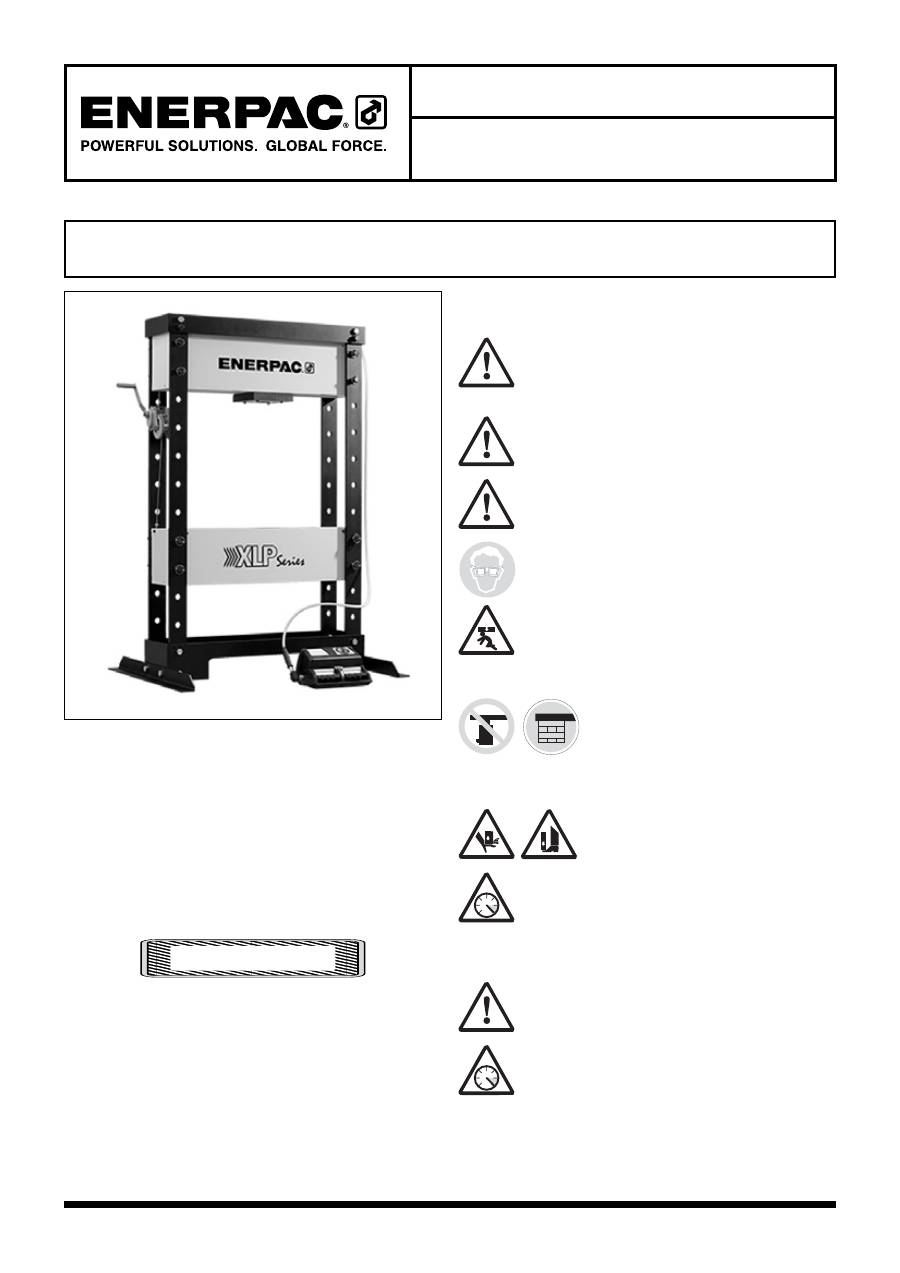

XLP-serien 50 och 75 ton

Verkstadspressar

Instruktionsblad

EIS 66.112-1

rev. O  05/2014

Reservdelsblad för denna produkt finns på Enerpacs webbplats www.enerpac.com

eller hos närmaste auktoriserade Enerpac servicecenter eller Enerpac försäljningskontor.

XLP-seriens pressar kan ställas upp för att utföra underhålls- och

formningsarbeten. Varje press levereras med cylinder, slang, kop-

plingar och pump. XLP-seriens pressar har en nedre bordlyftsenhet.

V-block som tillval för att underlätta placeringen av rör och stänger.

SE

SÄKERHETEN FRÄMST

26

4.0 HYDRAULISKA ANSLUTNINGAR

VAR FÖRSIKTIG:

 Kontrollera alla hydrauliska

slangar för att vara säker på att skruvförbindningar

och kopplingar är åtdragna och inte läcker.

Kontrollera slangpositioner för att vara säker på att

slangarna är placerade för att undvika skada under pressning.

Dra åt alla anslutningar ordentligt, men inte för hårt.

4.1 Enkelverkande cylindrar (se Figur 2

)

1.  Anslut manometeradaptern till utloppsporten på pumpen

eller ventilen

2.

Anslut manometern till NPTF-manometerporten

på manometeradaptern

3.  Anslut 3/8” vinkelkoppling med in- och utvändig gänga till

utloppsporten på manometeradaptern

4.

Fäst den hydrauliska slangens yttergänga på 3/8”

vinkelkopplingen med in- och utvändig gänga

5.  Fäst den hydrauliska slangens koppling på den passande

kopplingen på den enkelverkande cylindern.

OBS:

 Kontrollera att alla kopplingar är helt åtdragna.

5.0 JUSTERING AV PRESSBORD

5.1 50 och 75 tons modeller

För att höja eller sänka pressbordet, lyft insatsplattan så att

dess vikt inte längre vilar på fästbultarna. Dra ut bordsbultarna

som sitter under insatsplattan. Höj eller sänk insatsplattan till

önskad höjd och sätt tillbaka fästbultarna under den.

6.0 ANVÄNDNING

6.1 Systemkonfigurationer

VARNING:

 Kontrollera alla presskonfigurationer och

lastfixturer för säker användning.

Centrera arbetsstycket och alla konfigurationsdelar efter

kraftlinjen. Om avståndsbrickor används i konfigurationen, skall

de vara konstruerade av ett helt stycke eller vara häftsvetsade

för stabilitet.

VARNING:

 Innan du använder pressen, kontrollera

att bordets alla stödbultar är helt inpassade och

att stoppringar sitter på fästbultarnas ändar innan

cylindern trycksätts eller pressen belastas.

VAR FÖRSIKTIG:

 Undvik att skada den hydrauliska

slangen. Undvik tvära böjar och veck när du drar

hydrauliska slangar. Användning av en böjd eller

veckad slang leder till ett kraftigt mottryck. Tvära

böjar och veck skadar slangens insida, vilket leder till fel på

slangen i förtid. Tappa inte tunga föremål på slangen. En kraftig

stöt kan leda till inre skador på slangfibrerna. Att applicera

tryck på en skadad slang kan leda till att den brister.

VIKTIGT:

 Lyft inte hydraulisk utrustning i slangarna eller

svängkopplingarna. Använd bärhandtaget eller andra medel

för säker transport.

VAR FÖRSIKTIG:

 Håll den hydrauliska utrustningen

borta från lågor och värme. För mycket hetta

avhärdar packningar och tätningar, vilket leder till

vätskeläckage. Värme försvagar även slangmaterial

och packningar. Utsätt inte utrustningen för temperaturer på

65 °C eller mer för optimal prestanda. Skydda slangar och

cylindrar från svetsloppor.

FARA:

 Handskas inte med trycksatta slangar.

Läckande olja under tryck kan tränga igenom

huden och orsaka allvarlig skada. Uppsök läkare

omedelbart om olja tränger in under huden.

VARNING:

 Använd endast hydrauliska cylindrar i

ett kopplat system. Använd aldrig en cylinder med

kopplingar som inte är anslutna. Om cylindern blir

extremt överbelastad, kan komponenterna haverera

katastrofalt och orsaka allvarlig personskada.

Undvik

 situationer där laster inte är direkt centrerade på

cylinderkolvstången. Ej centrerade laster medför en betydande

påfrestning på cylindrar och kolvstänger. Dessutom kan lasten

glida eller ramla, vilket kan leda till farliga resultat.

Fördela lasten jämnt över hela sadelytan. Använd alltid en

sadel för att skydda kolvstången.

VIKTIGT:

 Hydraulisk utrustning får endast servas av en

kvalificerad hydraulisk tekniker. Kontakta det auktoriserade

ENERPAC-servicecentret i din region för reparationsservice.

Använd endast ENERPAC-olja för att inte häva garantin.

VARNING:

 Byt omedelbart ut slitna eller skadade

delar mot originaldelar från ENERPAC. Delar av

standardkvalitet kommer att gå sönder och leda

till personskada och materiell skada. ENERPAC-

delarna har konstruerats att passa ordentligt och klara höga

belastningar.

VARNING:

 Belasta inte pressen med bordsbultarna

placerade under pressbordet. Detta ger onödiga

påfrestningar på pressbordet.

VARNING:

 Förändra INTE pressen.

3.0 MONTERING

VARNING:

 Montera pressen säkert. Ostadig

placering kan orsaka att pressen välter, vilket leder

till allvarlig personskada eller materiell skada.

Om pressen skall monteras på golvet eller annan

grundkonstruktion, sänk pressbordet till de lägsta hålen innan

du borrar och skruvar fast den. Detta garanterar att pressen

inte vrider sig och att bordet är i linje med hålen i benen.

3

SE

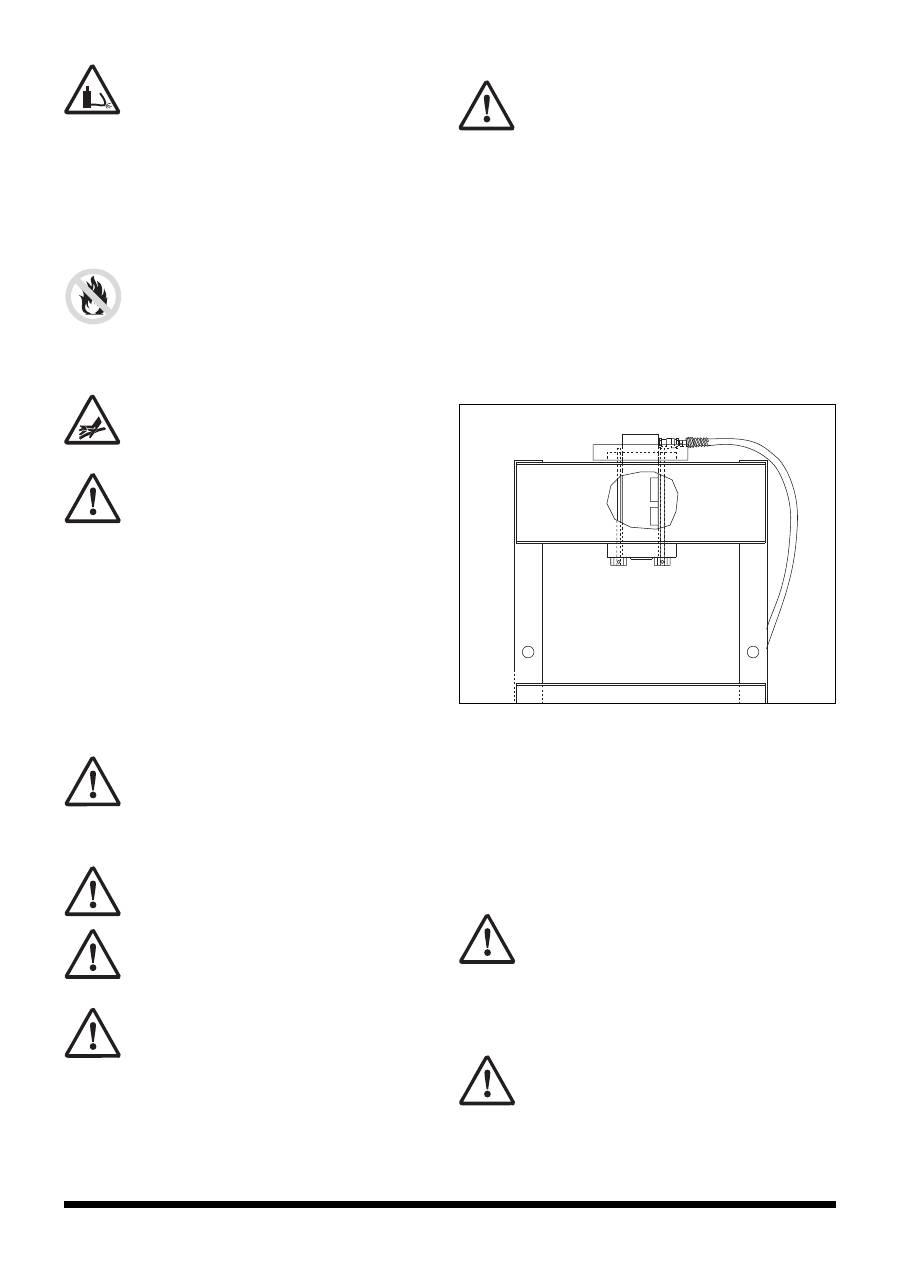

Figur 2. Hydrauliska anslutningar för enkelverkande cylindrar

27

6.2 Avlägsna luft från det hydrauliska systemet

OBS:

 Luftavlägsnande går snabbare om slangen/slangarna är

luftade innan de ansluts till cylinderporten/-portarna.

Tryck ut och in cylindern flera gånger för att undvika en

tryckökning. Luften är helt avlägsnad från systemet när

cylindern trycks in och ut jämnt.

6.3 Handpumpar

1.  Stäng utlösningsventilen för hand

2.  Använd pumphandtaget för att bilda tryck. Tryck kommer att

bibehållas tills utlösningsventilen öppnas

3.  Öppna utlösningsventilen för att släppa efter på trycket.

6.4 Luftdrivna pumpar

Tryck ned pedalens trycksida för att aktivera gasregleringsspjället

och trycka ut cylindern till önskad slaglängd. Tryck på

utlösningspedalen för att dra in cylindern.

6.5 Eldrivna pumpar

1.  För att trycka ut cylindern, växla ventil till uttryckningsläget

och kör pumpen

2.  Växla ventil till neutralt läge när önskad slaglängd erhållits

3.  För att trycka in cylindern, växla ventil till intryckningsläget

och kör pumpen.

7.0 FLYTTA CYLINDERN (se Figur 3)

1.  Lossa, AVLÄGSNA INTE , vingmuttern (D) som sitter under

den nedre cylinderstödkonsolen

2.  För cylindermonteringsblocket (A) till önskad position på

pressens stomme

3.

Dra åt vingmutter (D) ordentligt när cylindern är på

önskad plats.

8.0 UNDERHÅLL

8.1 Hydrauliska system

1.  Håll alla hydrauliska komponenter fria från smuts, fett, spån

och onödig utrustning

2.

Kontrollera regelbundet om det hydrauliska systemet

har skadade komponenter, lösa anslutningar eller

läcker. Byt ut eller reparera skadade eller läckande

komponenter omedelbart

3.  Byt systemets hydraulolja var 50:e drifttimme

4.  Använd endast Enerpacs hydraulolja. Användning av andra

vätskor än Enerpacs hydraulolja kan orsaka skador på

systemet och kan häva Enerpac-garantin

5.  För fullständiga instruktioner om hydrauliska komponenter,

se instruktionerna som bifogades med pumpen och

cylindern.

8.2 Pressram

1.  Håll arbetsområdet och pressbordet fritt från smuts, spån

och onödig utrustning

2.  Kontrollera regelbundet pressens stomme för att vara säker

på att alla bultar är åtdragna och delarna på stommen är

oskadade. Byt ut eller reparera skadade eller läckande

komponenter omedelbart

3.  Om lacken blir mycket avskavd, skall enheten lackas om för

att förhindra rost och hålla stommen snygg.

SE

D

A

Figur 3

XLP 50 och 75 tons press

Press-

kapacitet

ton (kN)

Max.

Pressöppning

(mm)

Bänk-/

verkstadspress

Modellnummer

Kraftkälla

Cylinder

Pumptyp

Ventiltyp

Pumpens

modellnr.

Slaglängd

(mm)

Modellnr.

Vertikalt

Horisontalt

Man.

El.

Luft

Man.

El.

50

 (498)

993

990

XLP-506P802 *

•

-

-

•

-

P-802

159

RC-506

993

990

XLP-506XA12G *

-

-

• •

-

XA-12G

159

RC-506

993

990

XLP-506ZES *

-

•

-

-

•

ZE4410SE-E050

156

RR-506

993

990

XLP-5013ZES *

-

•

-

-

•

ZE4410SE-E050

334

RR-5013

75

 (718)

989

990

XLP-756XA12G *

-

-

• •

-

XA-12G

156

RC-756

* 50- och 75-tonspressar kan beställas som fabriksmonterade pressramar.

Lägg till ett “M” efter pressens modellnummer. Exempel:

XLP-506XA12G-M.

28

För att garantin skall fortsätta att gälla, skall

produkterna inspekteras och repareras av ett

auktoriserat Enerpac-servicecenter

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Felsökningsguide

Problem

Möjlig orsak

Lösning

Cylindern trycks inte ut,

trycks ut långsamt

eller ryckvis.

1.  Oljenivån i pumpen är låg

2.  Pumpens utlösningsventil öppen

3.  Lös hydraulisk koppling

4.  Last är för tung

5.  Luft i systemet

6.  Cylinderkolvstången kärvar.

1.  Fyll på olja enligt pumpanvisningarna

2.  Stäng pumpens utlösningsventil

3.  Kontrollera att alla kopplingar är helt åtdragna

4.  Överskrid inte den angivna lastförmågan

5.  Avlägsna luft enligt anvisningarna på §6.2

6.  Kontrollera om cylindern är skadad. Låt en kvalificerad

tekniker serva cylindern.

Cylindern trycks ut, men

håller inte trycket.

1.  Läckande anslutning

2.  Läckande cylindertätningar

3.  Inre läcka i pump.

1.  Kontrollera att alla kopplingar är åtdragna och inte läcker

2.  Lokalisera läckan/läckorna och låt en kvalificerad tekniker

serva utrustningen

3.  Låt en tekniker serva pumpen.

Cylindern trycks inte

in, trycks in delvis eller

trycks in långsammare

än normalt.

1.  Pumpbehållaren överfylld

2.  Lös hydraulisk koppling

3.  Inre läcka i pump.

1.  Minska oljenivån till markeringen “full”. Se

pumpanvisningarna för att fylla på olja

2.  Kontrollera att kopplingen/kopplingarna är helt åtdragna

3.  Avlägsna luft enligt anvisningarna på §6.2.

Enkelverkande system:

Cylindern trycks inte

in, trycks in delvis eller

trycks in långsammare

än normalt.

1.  Utlösningsventilen stängd

2.  Cylinderindragningsfjädern defekt eller annan cylinderskada

3.  Cylindertillsatser är för tunga för en enkelverkande cylinder

4.  Koppling ej helt ansluten.

1.  Öppna pumpens utlösningsventil

2.  Låt en tekniker serva cylindern

3.  Använd en dubbelverkande cylinder för att kontrollera att

alla kopplingar är helt åtdragna.

SE

Hastighet

(mm/s)**

Mått

(mm)

(kg)

Bänk-/

verkstadspress

Modellnummer

Snabb

Tryck ut

Vid

pressning

A

B

D

E

F

G

H

K

N

P

{5,5} **

{0,3} **

310 240 32 990 1190 1390 1995 210-940 540 150 595

XLP-506P802 *

4,7

0,6

310 240 32 990 1190 1390 1995 210-940 540 150 600

XLP-506XA12G *

10,0

2,0

310 240 32 990 1190 1390 1995 210-940 540 150 660

XLP-506ZES *

10,0

2,0

310 240 32 990 1190 1390 1995 210-940 540 150 700

XLP-5013ZES *

3,2

0,4

420 330 40 990 1240 1430 1995 210-940 540 150 900

XLP-756XA12G *

** {…} = kolvslaghastighet i mm per handpumpslag.
