Z87 OC Formula/ac / Z87 OC Formula

1.4 Terminais e conectores integrados

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre

estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores i

causar danos permanentes à placa principal.

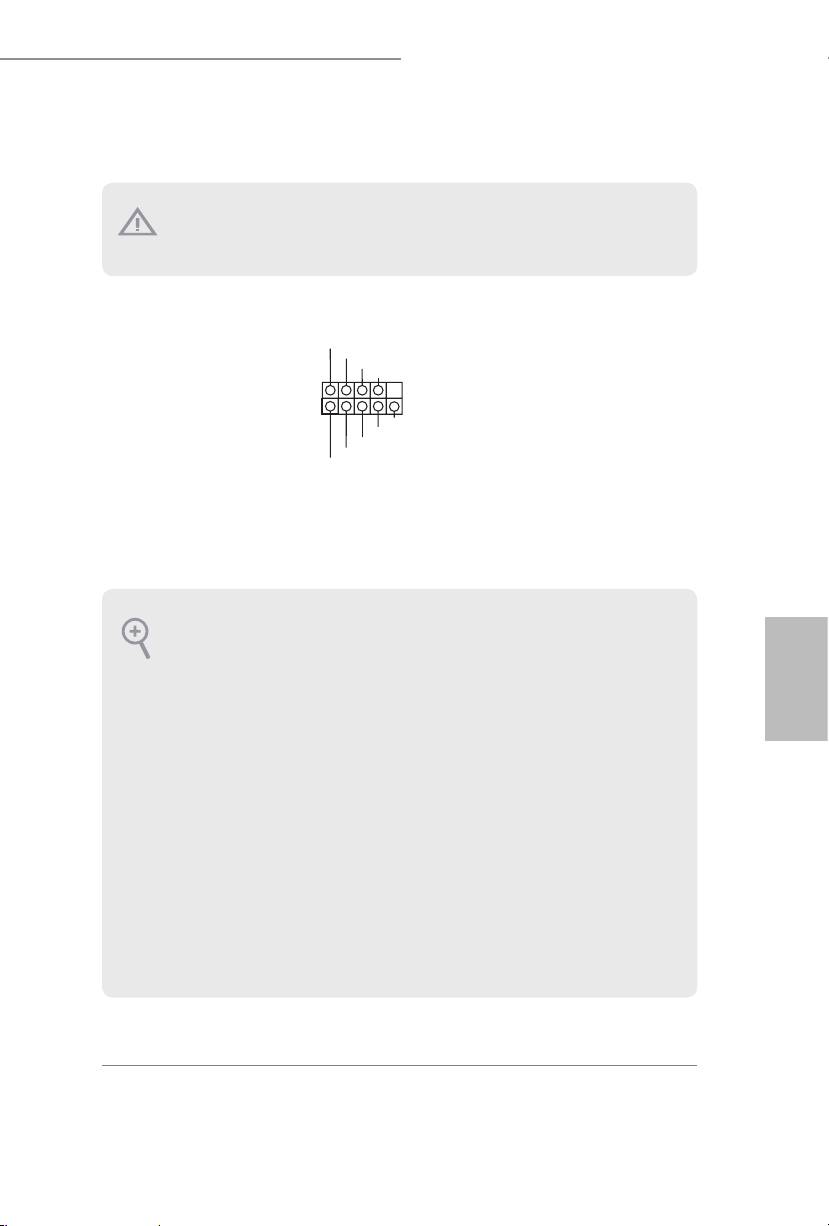

Terminal do painel de

Ligue o botão de

PLED+

sistema

PLED-

alimentação, o botão de

PWRBTN#

(PAINEL1 de 9 pinos)

GND

reposição e o indicador

(consultar p.1 ou 2, N.º 27)

do estado do sistema no

1

GND

chassis a este terminal de

R ESET#

GND

acordo com a descrição

HDLED-

HDLED+

abaixo. Tenha em atenção

os pinos positivos e

negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para

desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para

reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

Português

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso

quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema

estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no

estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso

quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal

consiste principalmente em um botão de alimentação, um botão de reposição, um LED de

alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo

de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma

correspondência exacta.

119

119

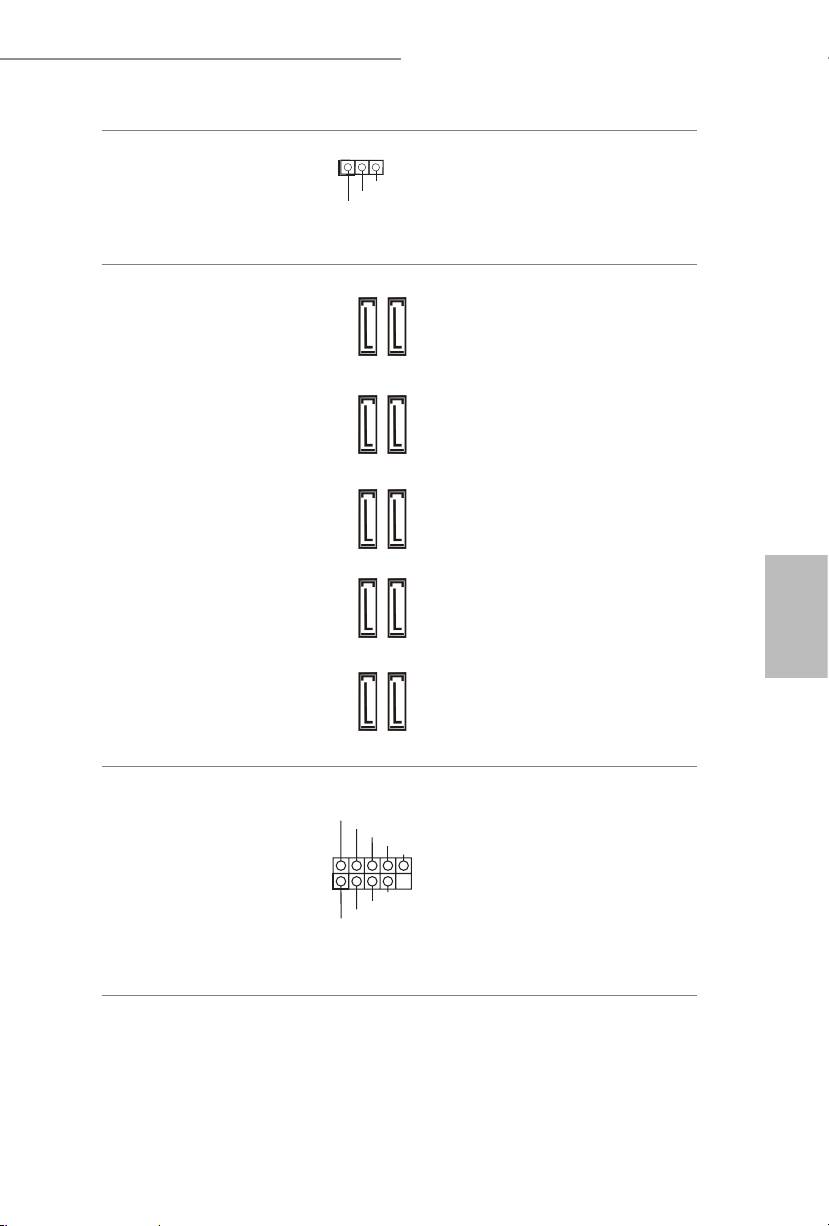

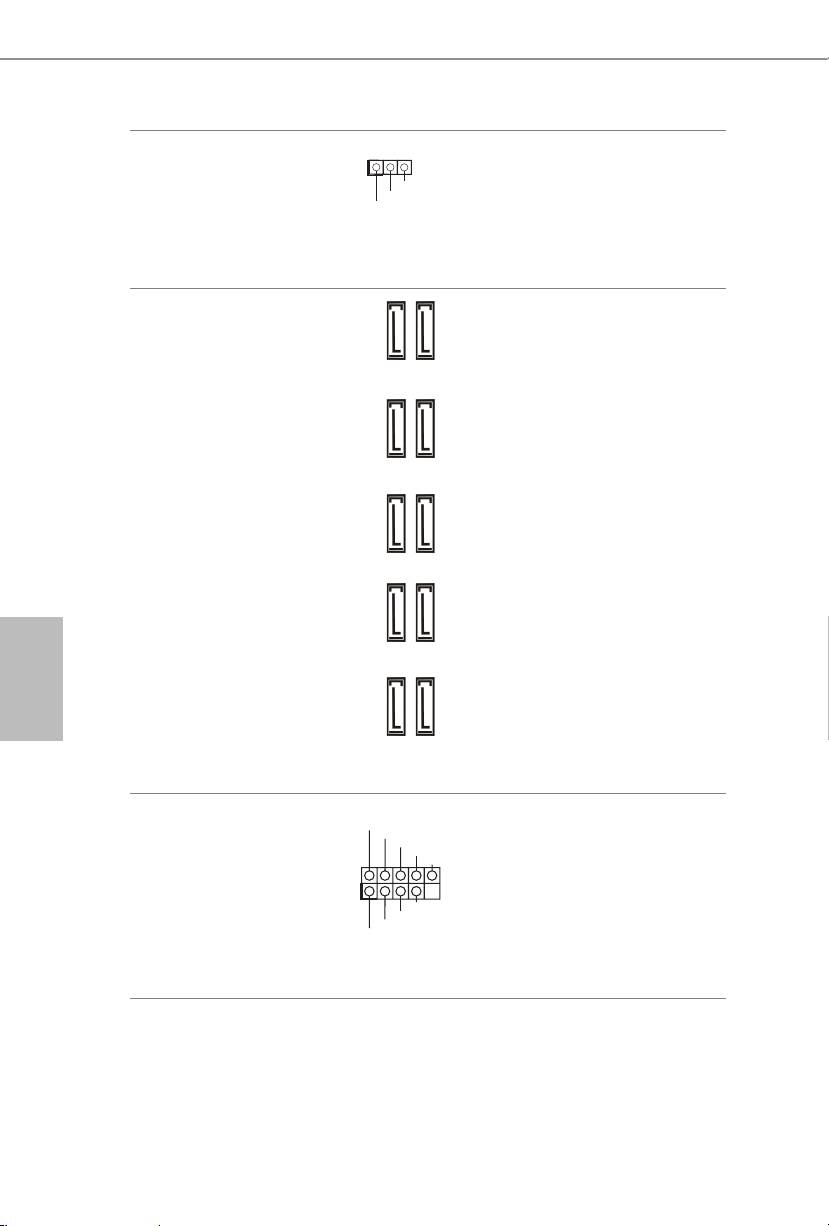

Conector do LED de

Ligue o LED de

alimentação

alimentação do chassis a

(PLED1 de 3 pinos)

este terminal para

indicar

(consultar p.12, N.º 17)

o estado de alimentação do

sistema.

Conectores ATA3 de série

Estes dez conectores

(SATA3_0_1:

SATA3 suportam

consultar p.1 ou 2, N.º 22)

cabos de dados SATA

(SATA1_2_3:

para dispositivos de

consultar p.1 ou 2, N.º 23

armazenamento interno

(SATA3_4_5:

com uma velocidade de

consultar p.1 ou 2, N.º 24

transferência de dados de

(SATA3_A1_A2:

até 6,0 Gb/s.

consultar p.1 ou 2, N.º 21)

Para diminuir o tempo

(SATA3_A3_A4:

de arranque, utilize as

consultar p.1 ou 2, N.º 20)

portas SATA Intel® Z87

(SATA3_0) para os seus

dispositivos de arranque.

Português

Terminais USB 2.0

Para além das duas portas

(USB2_3 de 9 pinos)

USB 2.0 no painel de E/

(consultar p.1 ou 2, N.º 33)

S, existem dois terminais

(USB4_5 de 9 pinos)

nesta placa principal. Cada

(consultar p.1 ou 2, N.º 36)

terminal USB 2.0 é capaz

de suportar duas portas.

120

1

PLED-

PLED+

PLED+

SATA3_0_1 SATA3_4_5SATA3_2_3

SATA3_A3_A4 SATA3_A1_A2

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

Z87 OC Formula/ac / Z87 OC Formula

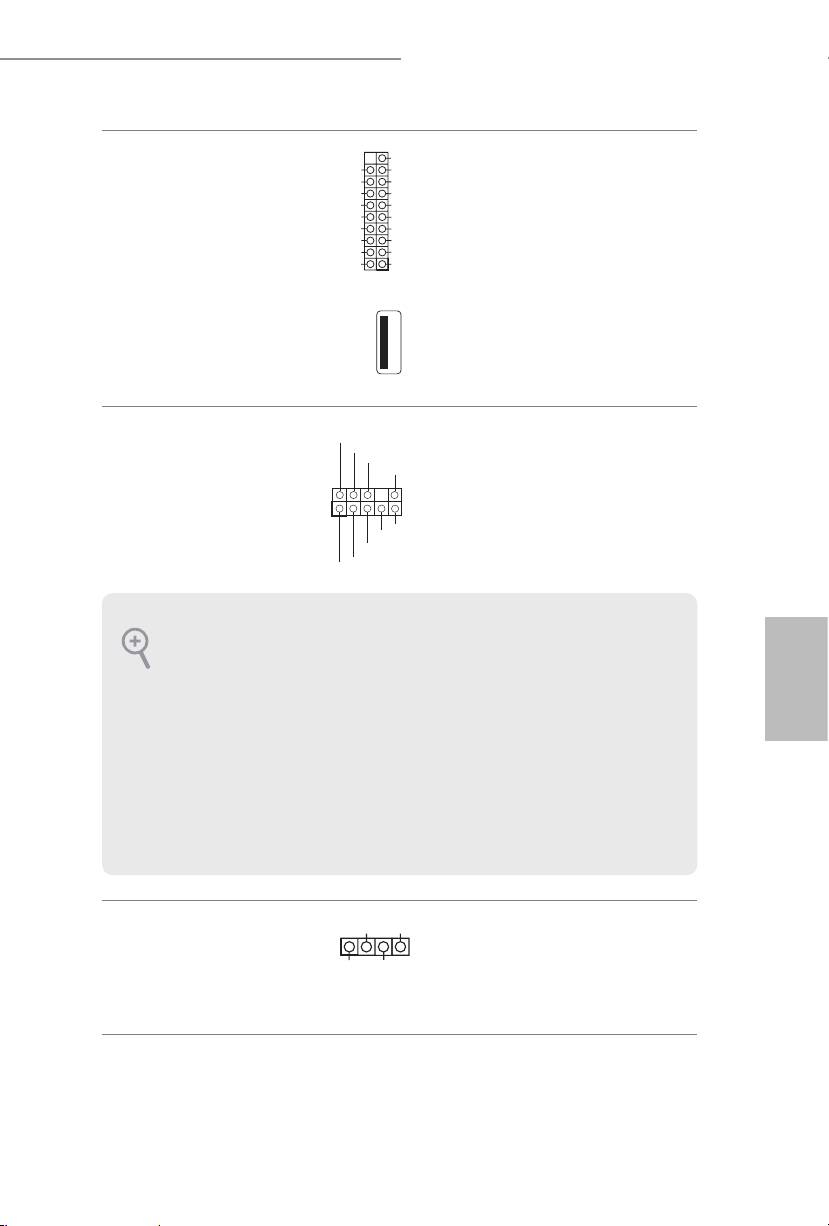

Terminais USB 3.0

Para além das quatro

(USB3_8_9 de 19 pinos)

portas USB 3.0 no painel

(consultar p.1 ou 2, N.º 15)

de E/S, existem dois

(USB3_10_11 de 19 pinos)

terminais e uma porta

(consultar p.1 ou 2, N.º 16)

nesta placa principal. Cada

terminal USB 3.0 é capaz

de suportar duas portas.

(USB3_12)

(consultar p.1 ou 2, N.º 13)

Terminal de áudio do

Este terminal destina-se

painel frontal

à ligação de dispositivos

(HD_AUDIO1 de 9 pinos)

áudio ao painel de áudio

(consultar p.1 ou 2, N.º 40)

frontal.

Português

Terminal do altifalante do

Ligue o altifalante do

chassis

chassis a este terminal.

(SPEAKER1 de 4 pinos)

(consultar p.1 ou 2, N.º 25)

121

121

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

GND

PRESENCE#

MIC_RET

OUT_RET

1

OUT2_L

J_SENSE

OUT2_R

MIC2_R

MIC2_L

1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá

suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no

manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.

B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Ligue Terra (GND) a Terra (GND).

D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os

ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de

controlo Realtek e ajuste o “Volume de gravação”.

1

+5V

DUMMY

DUMMY

SPEAKER

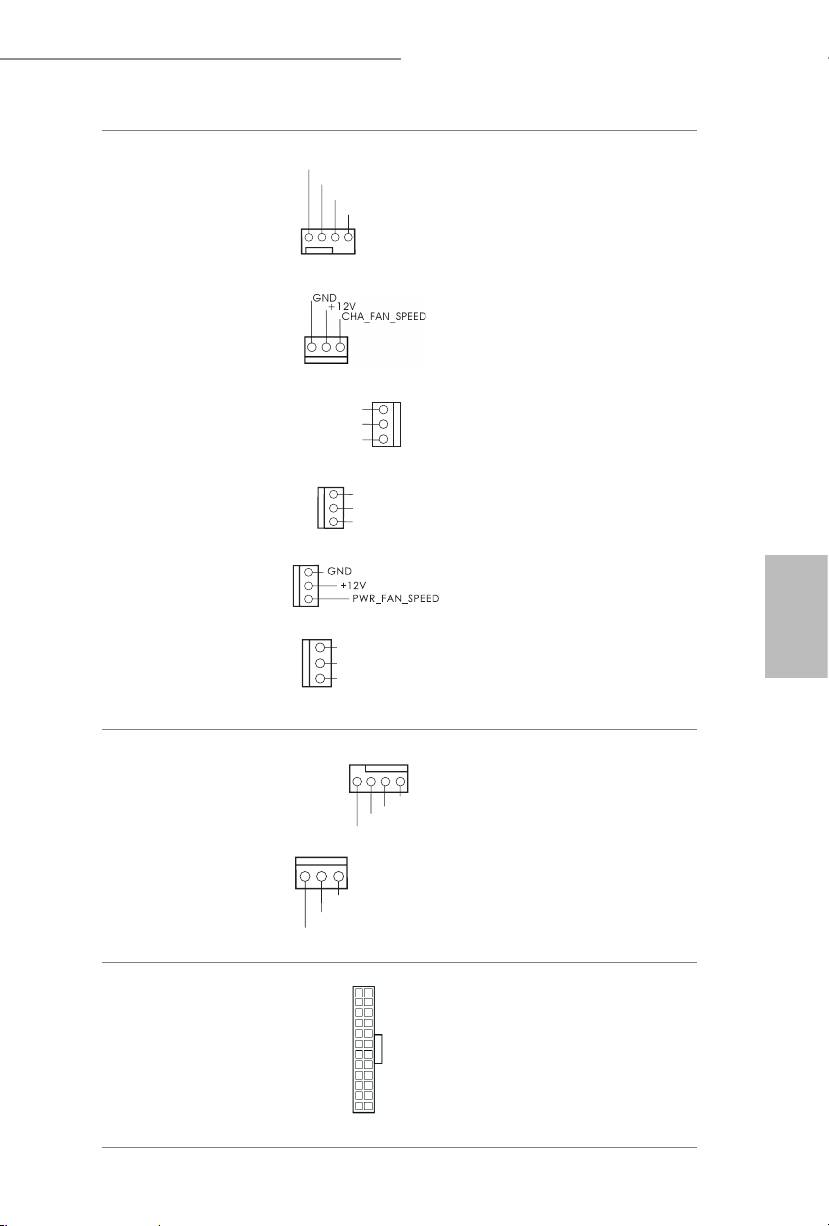

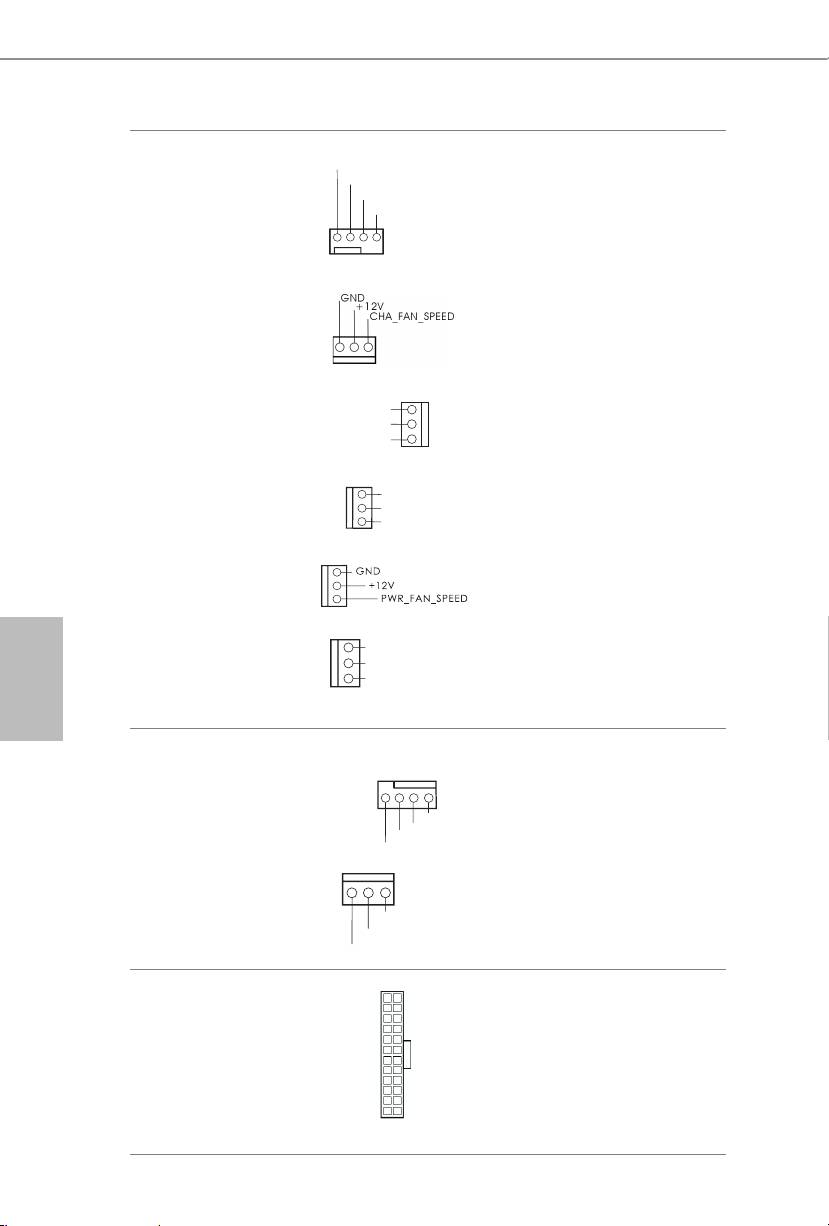

Conectores da ventoinha

Ligue os cabos da

do chassis, alimentação e

ventoinha aos conectores

MOS

da ventoinha colocando

(CHA_FAN1 de 4 pinos)

o cabo preto no pino de

(consultar p.1 ou 2, N.º 37)

ligação à terra.

(CHA_FAN2 3 pinos)

(consultar p.1 ou 2, N.º 34)

(CHA_FAN3 de 3 pinos)

(consultar p.1 ou 2, N.º 19)

(CHA_FAN4 de 3 pinos)

(consultar p.1 ou 2, N.º 42)

(PWR_FAN1 de 3 pinos)

(consultar p.1 ou 2, N.º 41)

Português

(MOS_FAN1 de 3 pinos)

(consultar p.1 ou 2, N.º 43)

Conectores da ventoinha

Esta placa principal inclui

da CPU

um conector de ventoinha

(CPU_FAN1 de 4 pinos)

de CPU (Ventoinha

(consultar p.1 ou 2, N.º 3)

silenciosa) de 4 pinos.

Se pretender ligar uma

ventoinha de CPU de 3

(CPU_FAN2 de 3 pinos)

pinos, ligue-a ao Pino 1-3.

(consultar p.1 ou 2, N.º 4)

Conector de alimentação

Esta placa principal

inclui um conector de

ATX

alimentação de ATX de 24

(ATXPWR1 de 24 pinos)

pinos. Para utilizar uma

(consultar p.1 ou 2, N.º 12)

fonte de alimentação ATX

de 20 pinos, introduza-a

no Pino 1 e Pino 13.

122

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

OL

GND

+ 12V

CHA_ FA

N_SPEED

GND

+12V

MOS_FAN_SPEED

GND

+

12V

FAN_SPEED

GND

+12V

CPU_FAN_SPEED

GN D

+12V

CPU_FA

N_SPEED

FA

4 3 2 1

N_SPEED_CONTROL

12

24

1

13

Z87 OC Formula/ac / Z87 OC Formula

Português

123

123

4

1

8

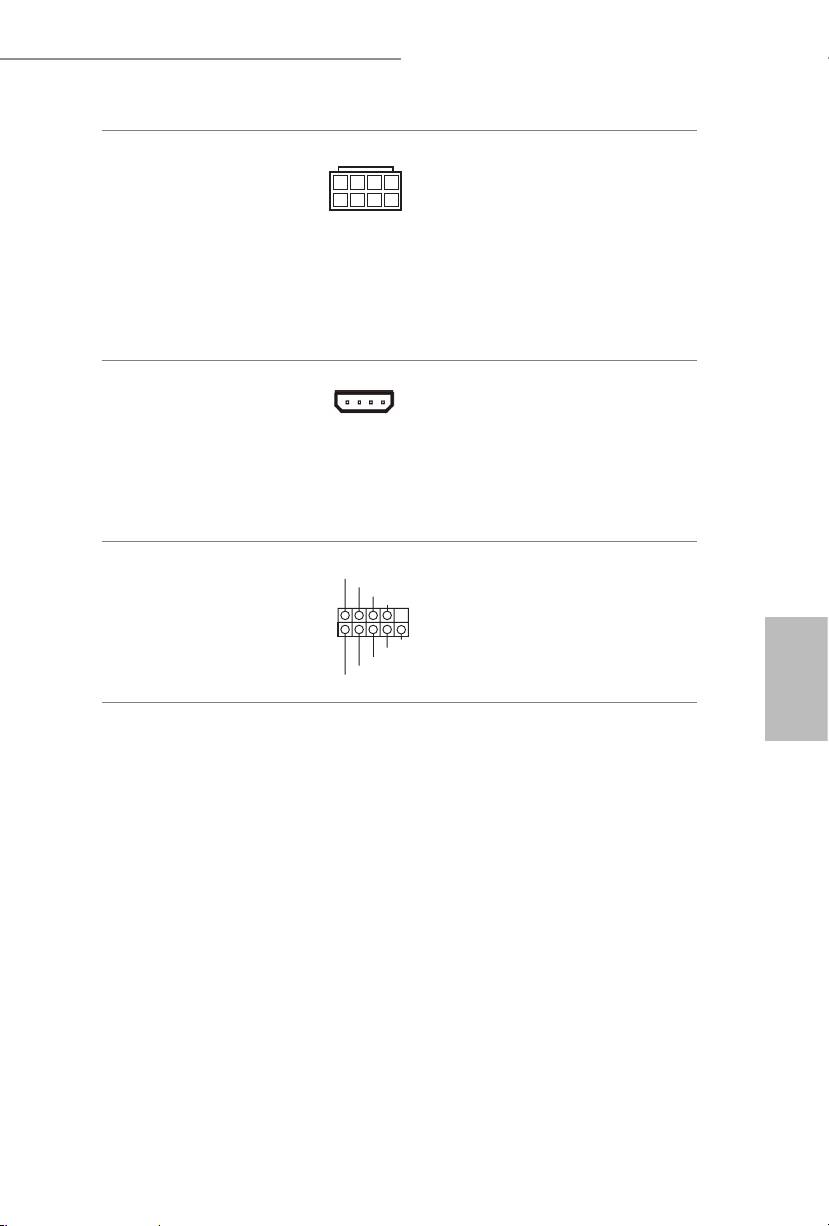

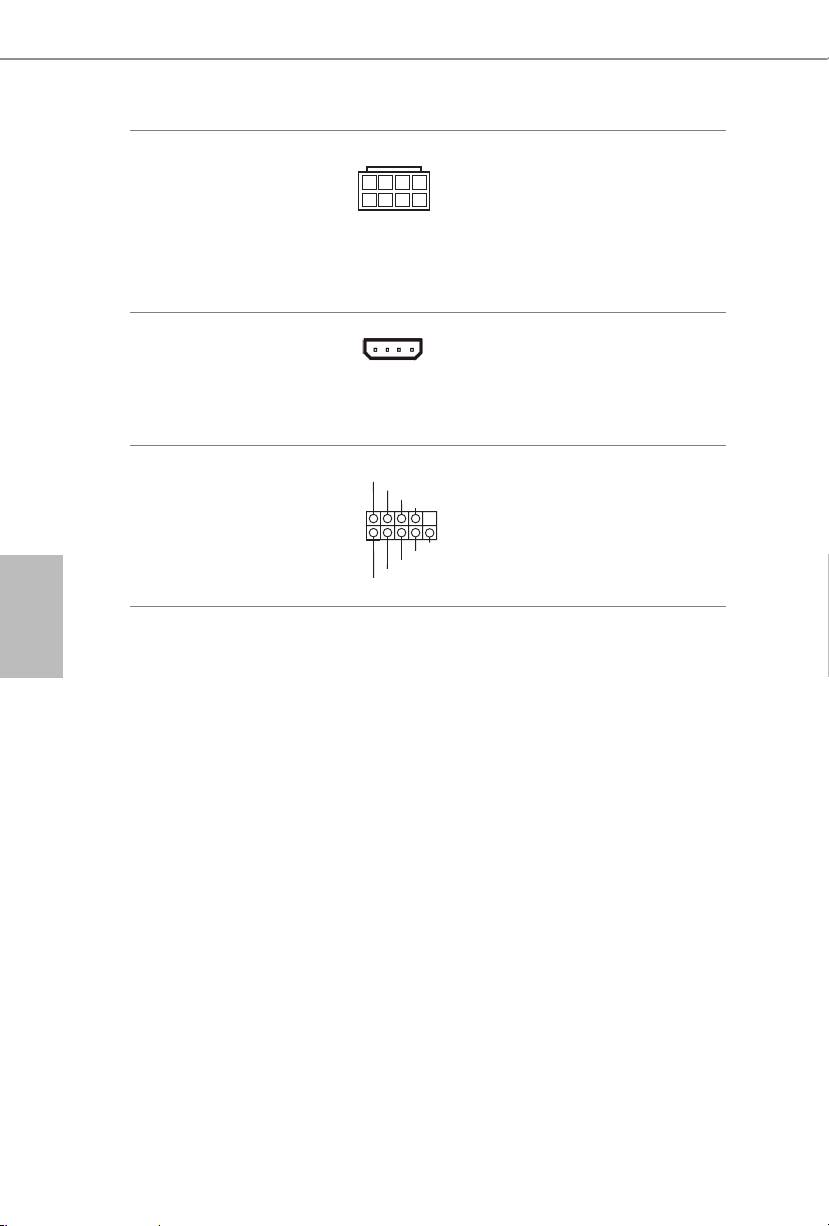

Conector de alimentação

5

Esta placa principal

de 12V ATX

inclui um conector de

(ATX12V1 de 8 pinos)

alimentação de 12V ATX

(consultar p.1 ou 2, N.º 1)

de 8 pinos. Para utilizar

(ATX12V3 de 8 pinos)

uma fonte de alimentação

(consultar p.1 ou 2, N.º 2)

ATX de 4 pinos,

introduza-a no Pino 1 e

Pino 5.

Conector de alimentação

Ligue este conector a um

SLI/XFIRE

conector de alimentação

(SLI/XFIRE_PWR1 de 4

do disco rígido quando

pinos)

existirem duas placas

(consultar p.1 ou 2, N.º 39)

grácas instaladas nesta

placa principal.

Terminal de porta de série

RRXD1

Este terminal COM1

DDTR#1

DDSR#1

(COM1 de 9 pinos)

CCTS#1

suporta um módulo de

(consultar p.1 ou 2, N.º 38)

porta de série.

RRTS#1

GND

TTXD1

DDCD#1

1

RRI#1

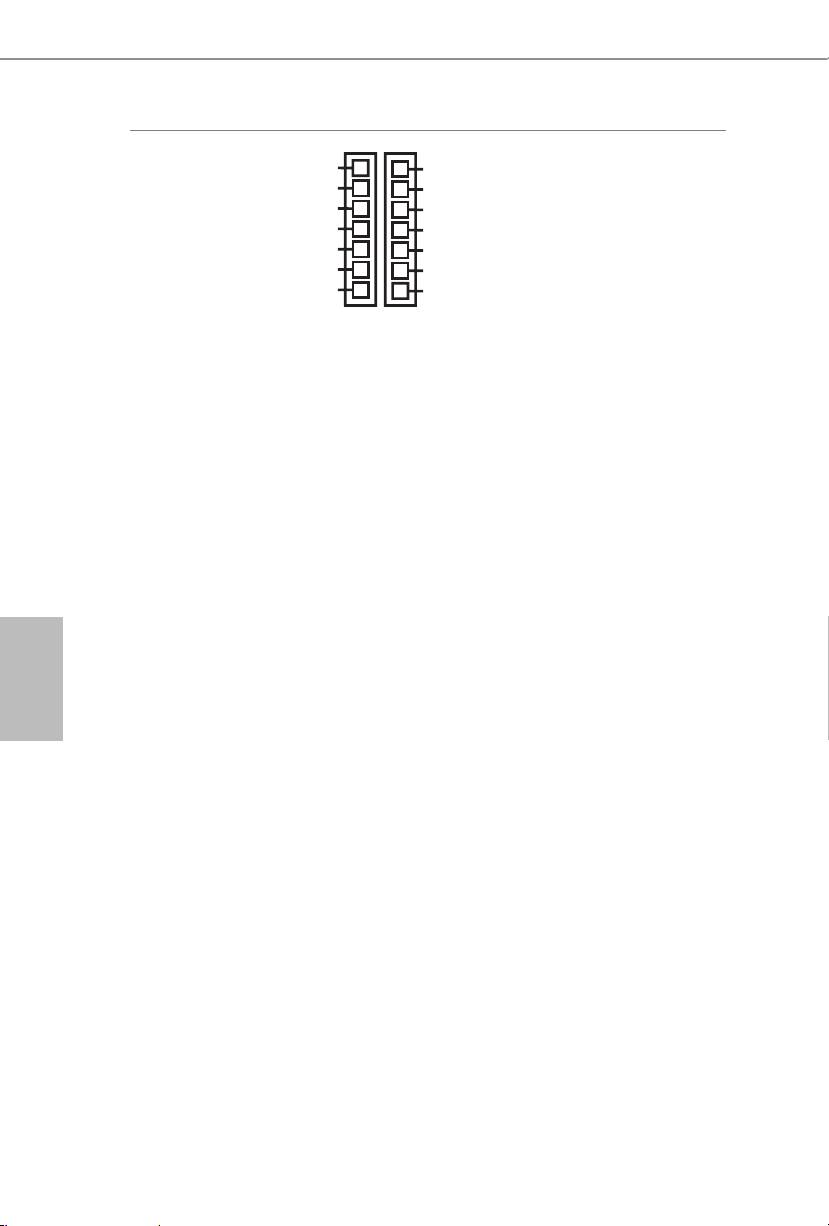

TM

V-Probe

Os utilizadores

IO

PCH_IREF

GFX

VCOMP2

podem medir a

(VOL_CON1 de 7

SA

1.5VPCH

tensão componentes

pinos,

RING

1.05PCH

incorporados.

VCOMP

VCCM

VOL_CON2 de 7

CORE0

VCCin

PCH_IREF:

pinos )

GND

GND

Tensão de IREF de

(consultar p.1 ou 2,

PCH1,5V

N.º 11)

VCOMP2:

Tensão de 2ª COMP de

CPU

1,5VPCH:

Tensão de PCH 1,5V

1,05PCH:

Tensão de PCH 1,05V

VCCM:

Tensão de DRAM

VCC-in

:

Português

Tensão de entrada de CPU

IO:

Tensão de E/S de CPU

GFX:

Tensão de GFX (Grácos) da

CPU

SA:

Tensão de agente de

sistema da CPU

RING:

Tensão de Anel (cache) da

CPU

VCOMP:

Tensão de COMP de CPU

CORE0:

Tensão de CORE0 de CPU

124

Z87 OC Formula/ac / Z87 OC Formula

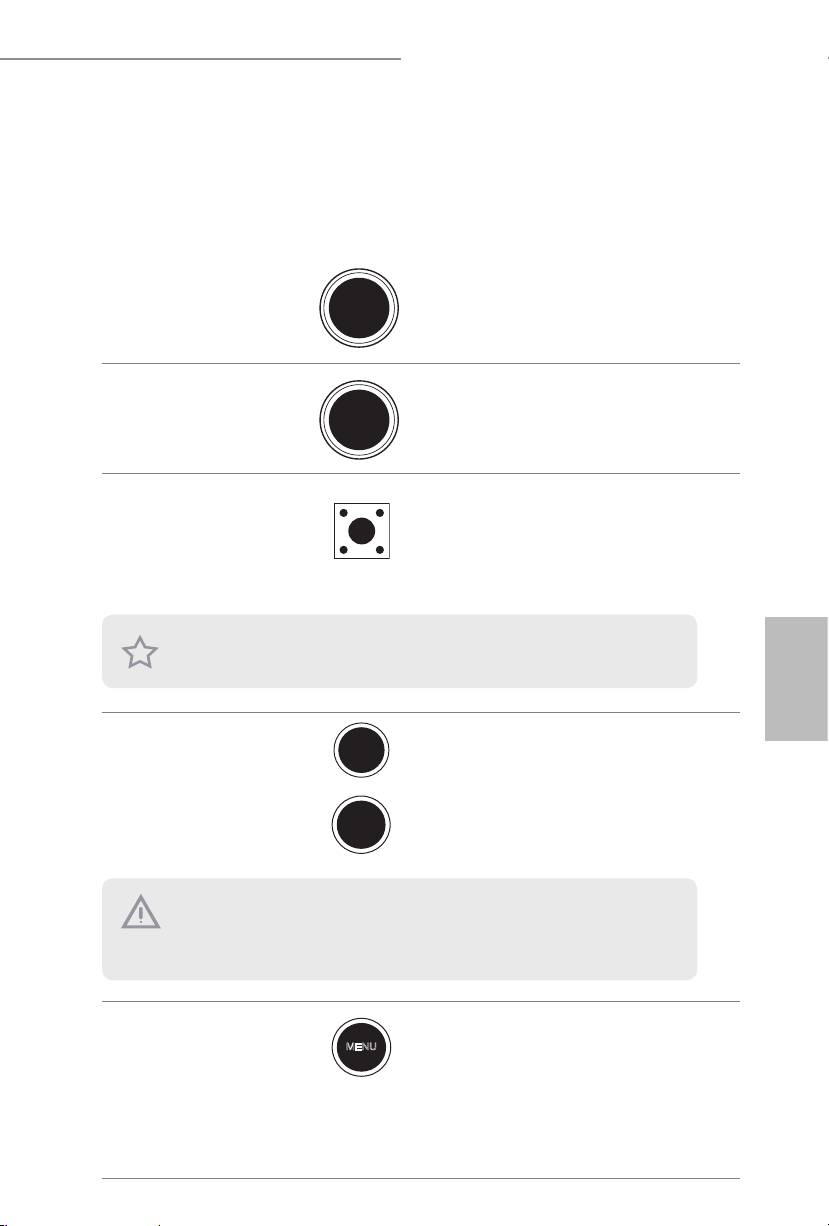

1.5 Interruptores inteligentes

A placa principal tem três interruptores inteligentes: Interruptor de Alimentação,

Interruptor de Reposição e Interruptor para Limpar o CMOS, que permitem aos

utilizadores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.

Interruptor de alimentação

O interruptor de alimentação

(PWRBTN)

Power

permite aos utilizadores ligar/

(consultar p.1 ou 2, N.º 28)

desligar o sistema rapidamente.

Interruptor de reposição

O interruptor de alimentação

(RSTBTN)

Reset

permite aos utilizadores repor

(consultar p.1 ou 2, N.º 29)

o sistema rapidamente.

Interruptor para limpar o

O interruptor para limpar o

CMOS

CMOS permite aos utilizadores

(CLRCBTN)

limpar os valores CMOS

(consultar p.1 ou 2, N.º 30)

rapidamente.

Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem

desligados.

Português

Botões + / - de OC rápido

Os botões + / - de OC rápido

permitem aos utilizadores

(MINUS1:consultar p.1 ou 2,

ajustar rápida e facilmente a

N.º 7)

frequência OC em OC rápido.

(PLUS1:consultar p.1 ou 2,

N.º 8)

Botão de menu

O botão de MENU permite

aos utilizadores alternar

(MENU1:consultar p.1 ou 2,

rapidamente entre as

N.º 9)

informações de Data/Hora,

Temperatura e Tensão exibidas

no OLED de estado.

125

125

+

-

Este comportamento de overclocking depende da conguração do sistema, tal como a

capacidade da memória, a solução térmica, etc. O overclocking poderá afectar a estabilidade

do sistema, ou mesmo causar danos aos componentes e dispositivos. Não nos responsabilizamos

por possíveis danos causados pelo overclocking.

MENU

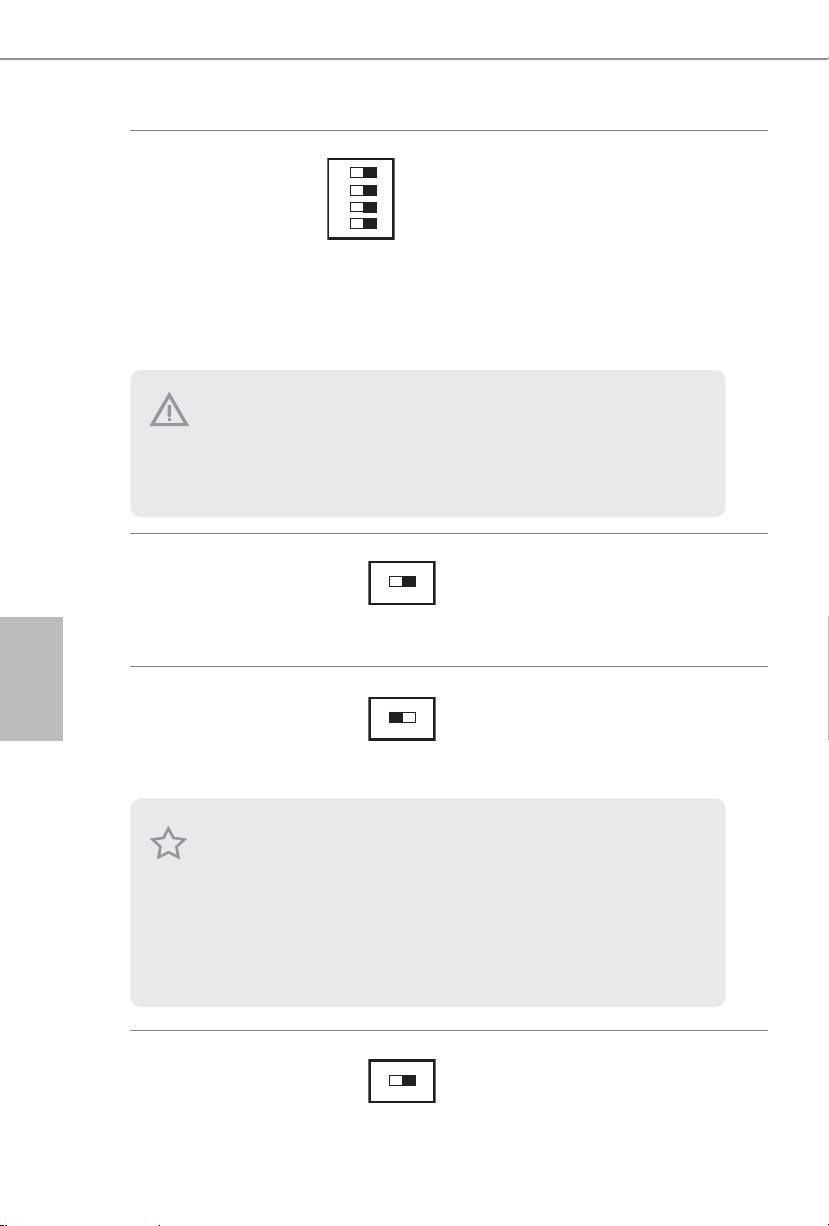

Interruptor para

1 2 3 4

ON

1: PCIE1

O interruptor para Ligar/

Desligar PCIe permite activar

Ligar/Desligar

2: PCIE2

e desactivar as ranhuras PCIE

PCIe(SWITCH1)

3: PCIE4

x16 correspondentes. Quando

(consultar p.1 ou 2,

4: PCIE6

uma das placas PCIE x16

instaladas deixar de funcionar,

N.º 14)

pode utilizar o interruptor

para Ligar/Desligar PCIe para

encontrar a placa avariada

com um só clique, sem ter de

remover as placas.

Interruptor de modo

OFF

ON

Se o Modo lento estiver

lento(SLOWMODE1)

activado, o processador

(consultar p.1 ou 2, N.º 17)

funcionar à frequência mais

Português

baixa.

Interruptor de selecção

O interruptor de selecção de

de BIOS(BIOS_SEL1)

BIOS permite que o sistema

(consultar p.1 ou 2, N.º 32)

arranque a partir do BIOS A

ou BIOS B.

Interruptor de modo LN2

OFF

O modo LN2 ajuda a eliminar

ON

os problemas de arranque a

(LN2MODE1)

frio nos processadores durante

(consultar p.1 ou 2, N.º 18)

um overclocking extremo com

Azoto líquido.

126

AB

1. Certique-se de que desliga a alimentação do sistema antes de mudar o interruptor.

2. Se desactivar o interruptor para Ligar/Desligar PCIe, a sua placa PCIE poderá queimar se

esta for de fraca qualidade. Para obter mais informações acerca das especicações da sua

placa contacte o vendedor da mesma.

3. O interruptor para Ligar/Desligar PCIe destina-se apenas a depuração. Se não desejar

utilizar a sua placa PCIE, retire-a da placa principal.

Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de

reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições

normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver

corrompido ou danicado, coloque o Interruptor de Selecção de BIOS na posição "B" e o BIOS

de reserva irá assumir as funções no próximo arranque do sistema. Em seguida, utilize “Secure

Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um cheiro de

BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por

motivos de segurança, os utilizadores não podem actualizar manualmente a cópia de segurança

do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED)

para identicar qual o BIOS activado nesse momento.

Z87 OC Formula/ac / Z87 OC Formula

1 Giriş

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan güvenilir ASRock Z87 OC

Formula/ac / Z87 OC Formula anakartını satın aldığınız için teşekkür ederiz. Sağlam

tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel

performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği

herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi

bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın

ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak

istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin.

En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz.

ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock Z87 OC Formula/ac / Z87 OC Formula Anakart (EATX Form Faktörü)

• ASRock Z87 OC Formula/ac / Z87 OC Formula Hızlı Kurulum Kılavuzu

Türkçe

• ASRock Z87 OC Formula/ac / Z87 OC Formula Destek CD'si

• 10 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

Türkçe

• 2 x SATA 1 - 1 Güç Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı

• 1 x ASRock Esnek SLI Köprü Bağlantı Kablosu

• 2,5" HDD/SSD Raf içeren 1 x Ön USB 3.0 Panel

• 4 x HDD Vida

• 6 x Kasa Vidası

• 1 x Arka USB 3.0 Braketi

• 10 x OC Ayaklar

• GELID Solüsyon GC-Aşırı Termal Bileşik

• 1 x ASRock WiFi 2,4/5GHz Anten (yalnızca Z87 OC Formula/ac için)

• 2 x SMA Wi-Fi Anten Kablosu (yalnızca Z87 OC Formula/ac için)

• 1 x WiFi Modül Vidası (yalnızca Z87 OC Formula için)

127

127

1.2 Özellikler

Platform

• EATX Form Faktörü (30,5 cm x 26,7 cm, 12,0 inç x 10,5 inç)

• Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken

Polimer Sığalar)

A-Stili

• Home Cloud

• Koruyucu Kaplama

TM

• Purity Sound

• 802.11ac WiFi (yalnızca Z87 OC Formula/ac için)

• HDMI-Girişi

OC Formula

OC Formula Güç Kiti

Kiti

• 12 Güç Saası Tasarımı

• Digi Power

• Çi Yığınlı MOSFET (DSM)

• Çoklu Filtre Kapağı (MFC) (Farklı gürültüleri 3 farklı

kapasitörle ltreleyin: DIP katı kapak, POSCAP ve MLCC)

Türkçe

• Yüksek Kaliteli Alaşım Sıkıştırma (Demir tozu sıkıştırmaya

kıyasla çekirdek kaybını %70 düşürür)

OC Formula Bağlantı Kiti

Türkçe

• Yüksek Yoğunluklu Güç Bağlayıcısı (8 pim)

• 15μAltın Parmak (İşlemci yuvaları, bellek yuvaları ve PCIE x16

yuva)

• Bozunumsuz Yuva

OC Formula Soğutma Kiti

• Çi Güç Soğutma (Birleşik etkin havayla soğutma ve suyla

soğutma)

• 8 Katman PCB

• 4 x 2oz bakır

• GELID Solüsyon GC-Aşırı Termal Bileşik

OC Formula Monitör Kiti

• Durum OLED

• Çoklu Termal Sensör

CPU

• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron®, LGA1150 Paketinde desteklemektedir

• 12 Güç Saası Tasarımı

• Intel® Turbo Boost 2.0 Teknolojisini destekler

• Intel® K-Serisi kilitsiz CPU özelliğini destekler

128

• ASRock BCLK tam aralıklı Hız Aşırtmayı destekler

Z87 OC Formula/ac / Z87 OC Formula

®

Yonga kümesi

• Intel

Z87

Bellek

• Çi Kanallı DDR3 bellek teknolojisi

• 4 x DDR3 DIMM yuvaları

• ECC olmayan, ara belleğe alınmamış DDR3 3000+(OC)/

2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 belleği destekler

• Maksimum sistem belleği kapasitesi: 32GB

• Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler

• Bozunumsuz Yuva

Genişletme

• 3 x PCI Express 3.0 x16 yuva (PCIE1/PCIE2/PCIE4:x16'da

Yuvası

(PCIE1) tek; x8'de (PCIE1) / x8'de (PCIE2) çi; x8'de (PCIE1)

/ x4'te (PCIE2) / x4'te (PCIE4) üçlü)

• 1 x PCI Express 2.0 x16 yuva (PCIE6:x4 modu)

• 2 x PCI Express 2,0 x1 yuva

• 1 x mini PCI Express yuvası: WiFi + BT modülü için*mini PCI

Türkçe

Express yuvası PCIE5 yuvasıyla paylaşılır

• PLX8605 gömülü

TM

TM

• AMD Quad CrossFireX

, 4-Way CrossFireX

, 3-Way

Türkçe

TM

TM

CrossFireX

ve CrossFireX

destekler

TM

TM

• NVIDIA® Quad SLI

ve SLI

birimlerini destekler

Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca

GPU entegre edilmiş işlemciler ile desteklenir.

• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

TM

(S3D) ve MPEG-2 Full HW Encode1, Intel® InTru

3D, Intel®

TM

Net Video HD Teknolojisi, Intel® Insider

, Intel® HD Graphics

4400/4600 ile Intel® Quick Sync Video

• Pixel Shader 5.0, DirectX 11.1

• Maksimum paylaşılan bellek 1792MB

• 4K × 2K (4096x2304) @ 24Hz'ye kadar çözünürlükte HDMI

teknolojisini destekler

• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler

(Uyumlu bir HDMI monitörü kullanılmalıdır)

• HDMI bağlantı noktasıyla HDCP işlevini destekler

• HDMI bağlantı noktasıyla Full HD 1080p Blu-ray (BD)

kayıttan yürütmeyi destekler

129

129

Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150

Ses Codec Bileşeni)

• Üstün Blu-ray ses desteği

• Purity Sound™ birimini destekler

- fark yükselteci ile 115dB SNR DAC

- TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a

kadar kulaklıkları destekler)

- Doğrudan Bağlantı Teknolojisi

- EMI koruma kapağı

- PCB ayrı koruma

• DTS Connect işlevini destekler

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Intel® Uzaktan Uyandırma Teknolojisini destekler

• LAN Açılışını Destekler

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler

Türkçe

Arka Panel I/O

• 1 x PS/2 Fare/Klavye Bağlantı Noktası

Türkçe

• 1 x HDMI Çıkış Bağlantı Noktası

• 1 x HDMI Giriş Bağlantı Noktası

• 1 x Optik SPDIF Çıkışı Bağlantı Noktası

• 2 x USB 2.0 Bağlantı noktası

• 4 x USB 3.0 Bağlantı Noktası (Intel Z87)

* USB3_10_11, PCIE6 ile paylaşılır. PCIE6 yuvası meşgulse

USB3_10_11, USB 2.0'a geçer.

• 4 x USB 3.0 Bağlantı Noktası (Etron EJ188H)

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED

ve SPEED LED)

• 1 x CMOS'u Temizle Düğmesi

• HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön

Hoparlör / Mikrofon

130

Z87 OC Formula/ac / Z87 OC Formula

Depolama

• Intel® Z87 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi

12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug”

işlevlerini destekler

• 4 x ASMedia ASM1061 SATA3 6,0 Gb/s bağlayıcıları NCQ,

AHCI ve “Hot Plug” işlevlerini destekler

Bağlayıcı

• 1 x COM Bağlantı noktası bağlantısı

• 1 x Güç LED bağlantısı

• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

• 4 x Kasa Fanı konektörü (1 x 4-pin, 3 x 3-pin)

• 1 x Güç Fanı bağlayıcısı (3-pin)

• 1 x MOS Fanı bağlayıcısı (3 pimli)

• 1 x 24 pin ATX güç bağlayıcısı

• 2 x 8 pim 12V güç bağlayıcısı (Yüksek Yoğunluklu Güç

Konektörü)

• 1 x SLI/XFire güç bağlayıcısı

• 1 x Ön panel ses bağlayıcısı

Türkçe

• 2 x USB 2.0 bağlantısı (6 USB 2.0 bağlantı noktasını destekler)

• 1 x Dikey Tip A USB 3.0

Türkçe

• 2 x USB 3.0 bağlantısı (4 USB 3.0 bağlantı noktasını destekler)

• 1 x LED'li Güç Anahta

• 1 x LED'li Sıfırlama Anahtarı

• 1 x CMOS'u Temizle Anahtarı

TM

• V-Probe

: 2 x 7 takım yerleşik voltaj ölçüm noktası

• Hızlı OC Düğmesi: OC frekansını ayarlamak için +/- düğmeleri

• 1 x PCIe AÇMA/KAPATMA Anahta

• 1 x Nokta Durumu Denetleyici (PSC)

• 1 x Yavaş Mod Anahtarı

• 1 x LN2 Modu Anahtarı

• 1 x BIOS Seçim Anahtarı

BIOS Özelliği

• Çok Dilli GUI Desteği ile 2 x 64Mb AMI UEFI Legal BIOS (1 x

Ana BIOS ve 1 x Yedek BIOS)

• Güvenli Yedekleme UEFI Teknolojisini destekler

• ACPI 1.1 Uyumluluğu Uyandırma Olayları

• SMBIOS 2.3.1 Desteği

• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

131

131

Destek CD'si

• Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral,

Splashtop Streamer

Donanım

• İşlemci/Kasa/Güç/MOS Sıcaklığı Algılama

• İşlemci/Kasa/Güç/MOS Fanı Devirölçer

• İşlemci/Kasa/MOS Sessiz Fan (Kasa Fan Hızının İşlemci

Sıcaklığına Göre Otomatik Olarak Ayarlanmasını Sağlar)

• İşlemci/Kasa/MOS Fanı Çoklu Hız Kontrolü

• Çoklu Termal Sensör

• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

• 1 x Durum OLED

OS

• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

• FCC, CE, WHQL

Türkçe

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi

gereklidir)

Türkçe

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da

üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma

işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını

etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve

masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar

konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde

sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde

bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için

ASRock XFast RAM'i kullanabilirsiniz.

132

Z87 OC Formula/ac / Z87 OC Formula

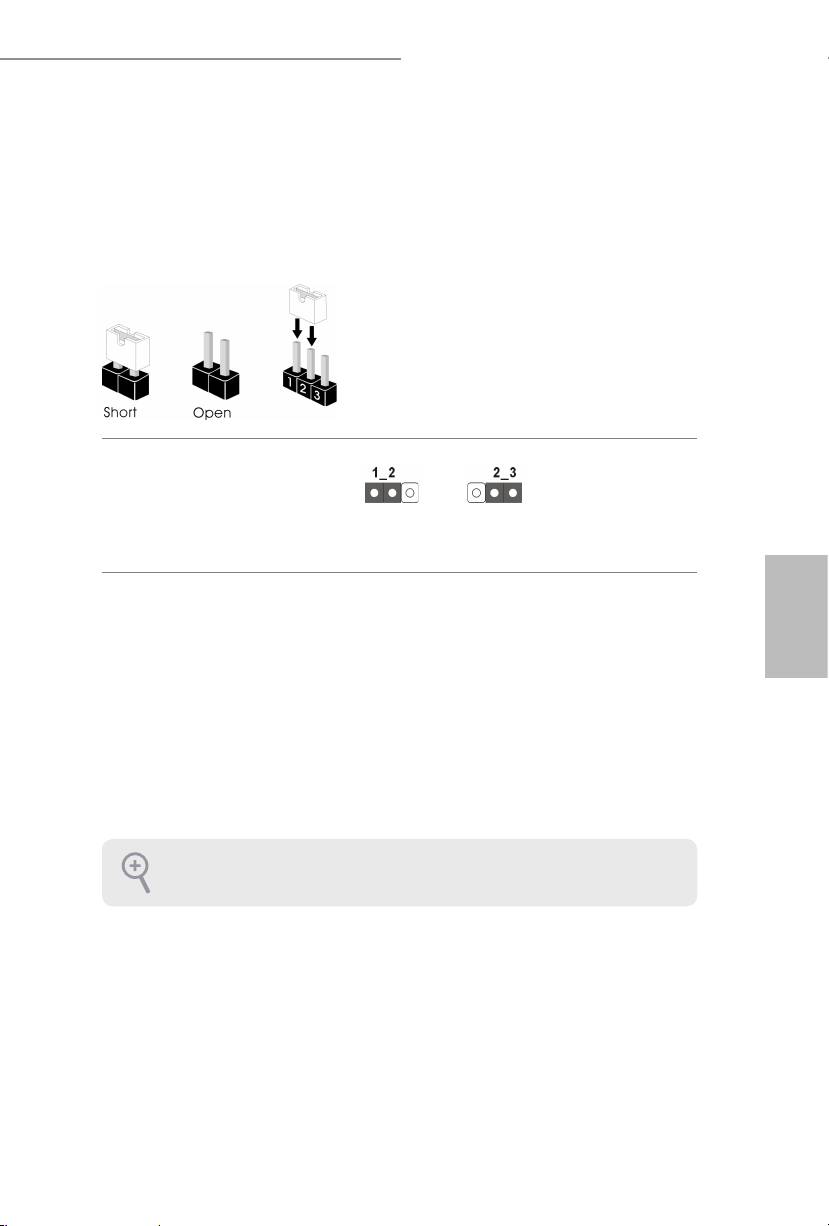

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlan

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

Teli

(CLRCMOS1)

CMOS'u TemizleVarsayılan

(bkz. s.1 veya s.2, No. 35)

Türkçe

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

Türkçe

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.

133

133

1.4 Ekli Bağlantılar ve Bağlayıcılar

PLED+

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

PLED-

PWRBTN#

(9-pin PANEL1)

GND

kasa üzerindeki anahtar ile

(bkz. s.1 veya 2, No. 27)

sistem durumu belirtecini

aşağıdaki pim düzenine

R ESET#

GND

göre sıfırlayın. Kabloları

HDLED-

HDLED+

bağlarken pozitif ve negatif

pimleri not edin.

Türkçe

Türkçe

134

1

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlan

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar

üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

GND

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile

pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Z87 OC Formula/ac / Z87 OC Formula

Güç LED Bağlantısı

Sistemin güç durumunun

(3-pin PLED1)

belirtilmesi için

lütfen

(bkz. s.12, No. 17)

güç LED'ini bu bağlantıya

takın.

Seri ATA3 Bağlayıcıları

Bu on SATA3 bağlayıcısı,

(SATA3_0_1:

veri aktarım hızı 6,0 Gb/

bkz. s.1 veya s.2, No. 22)

sn'ye kadar olan dahili

(SATA1_2_3:

depolama aygıtları için

bkz. s.1 veya s.2, No. 23)

tasarlanmış SATA veri

(SATA3_4_5:

kablolarını destekler.

bkz. s.1 veya s.2, No. 24)

Başlatma süresini en

(SATA3_A1_A2:

aza indirmek için,

bkz. s.1 veya s.2, No. 21)

çalıştırılabilir aygıtlar için

(SATA3_A3_A4:

Intel® Z87 SATA bağlantı

bkz. s.1 veya s.2, No. 20)

noktalarını (SATA3_0)

kullanın

Türkçe

Türkçe

USB 2.0 Bağlantıları

Bu anakart üzerinde, I/O

(9-pin USB2_3)

paneli üzerindeki iki USB

(bkz. s.1 veya s.2, No. 33)

2.0 bağlantı noktasının

(9-pin USB4_5)

yanı sıra, iki adet bağlantı

(bkz. s.1 veya s.2, No. 36)

bulunmaktadır. Her

USB 2.0 bağlantısı, iki

adet bağlantı noktasını

destekleyebilir.

135

135

1

PLED-

PLED+

PLED+

SATA3_0_1 SATA3_4_5SATA3_2_3

SATA3_A3_A4 SATA3_A1_A2

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

USB 3.0 Bağlantıları

Bu anakart üzerinde, I/O

(19 pimli USB3_8_9)

paneli üzerindeki dört USB

(bkz. s.1 veya s.2, No. 15)

3.0 bağlantı noktasının

(19 pimli USB3_10_11)

yanı sıra, iki adet bağlantı

(bkz. s.1 veya s.2, No. 16)

ve bir bağlantı noktası

bulunmaktadır. Her

USB 3.0 bağlantısı, iki

(USB3_12)

adet bağlantı noktasını

(bkz. s.1 veya s.2, No. 13)

destekleyebilir.

Ön Panel Ses Bağlantısı

Bu bağlantı, ses aygıtlarının

(9-pin HD_AUDIO1)

ön ses paneline bağlanması

(bkz. s.1 veya s.2, No. 40)

içindir.

Türkçe

Türkçe

Kasa Hoparlör Bağlantısı

tfen kasa hoparlörünü

(4-pin SPEAKER1)

bu bağlantıya takın.

(bkz. s.1 veya 2, No. 25)

136

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

GND

PRESENCE#

MIC_RET

OUT_RET

1

OUT2_L

J_SENSE

OUT2_R

MIC2_R

MIC2_L

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi

kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Toprak'ı (GND) Toprak'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunla

bağlamanıza gerek yoktur.

E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin

ve “Kayıt Ses Seviyesi”ni ayarlayın.

1

DUMMY

+5V

DUMMY

SPEAKER

Z87 OC Formula/ac / Z87 OC Formula

Kasa, Güç ve MOS Fan

tfen fan kablolarını

Bağlayıcıla

fan bağlayıcılarına takın

(4-pin CHA_FAN1)

ve siyah teli topraklama

(bkz. s.1 veya 2, No. 37)

pinine bağlayın.

(3-pin CHA_FAN2)

(bkz. s.1 veya 2, No. 34)

(3-pin CHA_FAN3)

(bkz. s.1 veya 2, No. 19)

(3 pimli CHA_FAN4)

(bkz. s.1 veya 2, No. 42)

(3-pin PWR_FAN1)

Türkçe

(bkz. s.1 veya 2, No. 41)

Türkçe

(3 pimli MOS_FAN1)

(bkz. s.1 veya 2, No. 43)

CPU Fan Bağlayıcıları

Bu anakart, 4-Pin CPU

(4-pin CPU_FAN1)

fan (Sessiz Fan) bağlayıcısı

(bkz. s.1 veya 2, No. 3)

sağlamaktadır. 3-Pin CPU

fan bağlamak istiyorsanız,

lütfen Pin 1-3'ü kullanın.

(3-pin CPU_FAN2)

(bkz. s.1 veya 2, No. 4)

ATX Güç Bağlayıcısı

Bu anakart, 24-pin

(24-pin ATXPWR1)

ATX güç bağlayıcısı

(bkz. s.1 veya s.2, No. 12)

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin

13'e bağlayın.

137

137

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

OL

GND

+ 12V

CHA_ FA

N_SPEED

GND

+12V

MOS_FAN_SPEED

GND

+

12V

FAN_SPEED

GND

+12V

GN D

+12V

CPU_FA

N_SPEED

FA

4 3 2 1

N_SPEED_CONTROL

12

24

1

13

Türkçe

Türkçe

138

8 5

4 1

ATX 12V Güç Bağlayıcısı

Bu anakart, 8-pin ATX

(8-pin ATX12V1)

12V güç bağlayıcısı

(bkz. s.1 veya s.2, No. 1)

sağlamaktadır. 4-pin ATX

(8 pimli ATX12V3)

güç beslemesi kullanmak

(bkz. s.1 veya s.2, No. 2)

için, lütfen Pin 1 ve Pin 5'e

bağlayın.

SLI/XFIRE Güç Bağlayıcısı

İki grak kartı bu anakarta

(4 pinli SLI/XFIRE_

takılıyken lütfen bu

PWR1)

bağlayıcıyı sabit disk güç

(bkz. s.1 veya s.2, No. 39)

bağlayıcısına bağlayın.

Seri Bağlantı Noktası

Bu COM1 bağlantısı seri

DDTR#1

DDSR#1

Bağlantısı

CCTS#1

bağlantı yuvası modülünü

(9-pin COM1)

destekler.

(bkz. s.1 veya s.2, No. 38)

RRTS#1

RRXD1

GND

TTXD1

DDCD#1

1

RRI#1
