1 Введение
Благодарим вас за приобретение надежной материнской платы ASRock Z87
Extreme6/ac / Z87 Extreme6, выпускаемой под постоянным строгим контролем
компании ASRock. Эта материнская плата обеспечивает великолепную
производительность и характеризуется прочной конструкцией в соответствии с
требованиями компании ASRock в отношении качества и долговечности.
По причине обновления спецификации на материнскую платформу и программного
обеспечения BIOS содержимое настоящей документации может быть изменено без
предварительного уведомления. При изменении содержимого настоящего документа
его обновленная версия будет доступна на веб-сайте ASRock без предварительного
уведомления. При необходимости технической поддержки, связанной с материнской
платой, посетите веб-сайт и найдите на нем информацию о модели используемой
вами материнской платы. На веб-сайте ASRock также можно найти самый последний
перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
• Материнская плата ASRock Z87 Extreme6/ac / Z87 Extreme6 (форм-фактор ATX)
• Краткое руководство по установке ASRock Z87 Extreme6/ac / Z87 Extreme6 (форм-
фактор ATX)
• Диск с ПО для ASRock Z87 Extreme6/ac / Z87 Extreme6
• 6 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 х экран панели с портами ввода-вывода
• 1 x карта ASRock SLI_Bridge_2S
• 1 х передняя панель USB 3.0 с отсеком под жесткий твердотельный диск 2,5 дюйма
• 4 х винты крепления жесткого диска
• 6 х винты корпуса
• 1 х кронштейн для задней панели USB 3.0
• 1 х WiFi-антенна ASRock 2,4/5 Гц (только для Z87 Extreme6/ac)
• 2 х кабеля SMA для WiFi-антенны (только для Z87 Extreme6/ac)
87
Русский
Z87 Extreme6/ac / Z87 Extreme6
1.2 Спецификация
Платформа
• Форм-фактор ATX
• Конструкция Premium Gold Capacitor (с использованием
высококачественных конденсаторов из проводящих
полимеров производства Японии)
A-Style
• Домашнее облако
• WiFi 802.11ac (только для Z87 Extreme6/ac)
TM
• Purity Sound
• Вход HDMI
го
ЦП
• Socket LGA1150 с поддержкой 4-
поколения процессоров
TM
Intel® Core
• Digi Power Design
• Система питания 12
• Двухблочный полевой МОП-транзистор (DSM)
®
• Поддержка технологии Intel
Turbo Boost 2.0
®
• Поддержка процессоров Intel
серии K с разблокированным
множителем Поддержка полного разгона процессора
ASRock BCLK
®
Чипсет
• Intel
Z87
Память
• Двухканальная память DDR3
• 4 х гнездо DDR3 DIMM
• Поддержка модулей памяти DDR3 2933+(OC)/2800(OC)
/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 Non-ECC
Unbuered
• Максимальный объем системной памяти: 32 Гб (см.
«ПРЕДОСТЕРЕЖЕНИЕ»)
®
• Поддержка Intel
Extreme Memory Prole (XMP)1.3/1.2
• Гнездо, не вносящее искажений
Гнезда
• 3 x PCI Express 3.0 x16 гнезд (PCIE2/PCIE3/PCIE4:
расширения
одинарный при x16 (PCIE2); двойной при x8 (PCIE2) / x8
(PCIE3); тройной при x8 (PCIE2) / x4 (PCIE3) / x4 (PCIE4))
• 1 x PCI Express 2.0 x1
• 2 x гнездо PCI
• 1 x PCI Express Mini
TM
TM
• Поддержка AMD Quad CrossFireX
, 3-Way CrossFireX
и
TM
CrossFireX
TM
TM
• Поддержка NVIDIA® Quad SLI
и SLI
88
Русский
Графическая
• Поддержка выходных сигналов Intel® HD Graphics Built-
система
in Visuals и VGA возможна только при использовании
процессоров со встроенными графическими
процессорами.
• Поддержка встроенных технологий визуализации Intel®
HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D)
TM
и MPEG-2 Full HW Encode1, Intel® InTru
3D, Intel® Clear
TM
Video HD Technology, Intel® Insider
, Intel® HD Graphics
4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Максимальный объем совместно используемой памяти:
1792 Мб
• Три выхода VGA: DVI-I, HDMI и DisplayPort
• Поддержка работы с тремя мониторами
• Поддержка технологии HDMI с максимальным
разрешением до 4K × 2K (4096x2304) при 24 Гц
• Поддержка DVI-I с максимальным разрешением до
1920x1200 при 60 Гц
• Поддержка DisplayPort с максимальным разрешением до
4K × 2K (4096x2304) при 24 Гц
• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и
HBR (High Bit Rate Audio) по HDMI (необходим HDMI-
совместимый монитор)
• Поддержка функции HDCP через порты DVI-I, HDMI и
DisplayPort
• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) /
HD-DVD через порты DVI-I, HDMI и DisplayPort
Аудио
• 7.1-канальный звук высокой четкости HD Audio с защитой
данных (аудиокодек Realtek ALC1150)
• Поддержка Premium Blu-ray Audio
• Поддержка Purity Sound™
- 115 дБ SNR DAC с дифференциальным усилителем
- TI® NE5532 Premium Headset Amplier (поддержка
наушников с сопротивлением до 600 Ом)
- Технология Direct Drive
- Крышка с экранированием от электромагнитных помех
- Изолирующее экранирование печатной платы
• Поддержка DTS-подключения
89
Русский
Z87 Extreme6/ac / Z87 Extreme6
ЛВС
• Gigabit LAN 10/100/1000 Мб/с
• 1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
• Поддержка технологии Intel® Remote Wake Technology
(только Intel® I217V)
• Поддержка Wake-On-LAN
• Поддержка двух ЛВС с функцией группирования
• Поддержка Energy Ecient Ethernet 802.3az
• Поддержка PXE
Беспроводная
• Поддержка IEEE 802.11a/b/g/n/ac
ЛВС (только
• Поддержка двух диапазонов (2,4/5 ГГц)
для Z87 Ex-
• Поддержка высокоскоростного беспроводного
treme6/ac)
подключения до 867 Мбит/с
• 2 антенны для поддержки технологии передачи данных «2
(передача) x 2 (прием)»
• Поддержка Bluetooth 4.0 / 3.0 + High speed class II
Порты ввода-
• 1 x PS/2 для мыши/клавиатуры
вывода
• 1 x DVI-I
на задней
• 1 x HDMI-выход
панели
• 1 x HDMI-вход
• 1 x DisplayPort
• 1 x оптический выходной SPDIF
• 1 x eSATA
• 2 x USB 2.0
• 4 x USB 3.0 (концентратор ASMedia)
• 2 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)
• 1 x переключатель сброса настроек CMOS
• Разъемы HD Audio: задние динамики / центральный
динамик / сабвуфер / линейный вход / передние динамики
/ микрофон
90
Русский
Запоминающие
• 6 x разъем SATA3 6,0 Гб/с Intel® Z87, поддержка RAID (RAID
устройства
0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology
12 и Intel Smart Response Technology), NCQ, AHCI и
«горячая» замена
• 4 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка
функций NCQ, AHCI и «горячей» замены (разъем SATA3_
А4 используется совместно с портом eSATA)
• 1 x разъем eSATA ASMedia ASM1061, поддержка функций
NCQ, AHCI, «горячей» замены и множителя портов
Разъемы
• 1 x колодка IR
• 1 x колодка СОМ-порта
• 1 x колодка светодиодного индикатора питания
• 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х
3-контактный)
• 3 x разъема для вентилятора корпуса (1 х 4-контактный, 2
х 3-контактный)
• 1 x разъем для вентилятора блока питания (3-контактный)
• 1 х разъем питания АТХ (24-контактный)
• 1 х 8-контактный разъем питания 12 В (разъем High-
Density Power Connector)
• 1 х разъем питания SLI/XFire
• 1 x аудиоразъем на передней панели
• 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)
• 1 х вертикальный разъем USB 2.0 типа A
• 2 x колодки USB 3.0 (поддержка 4 портов USB 3.0)
• 1 x Dr. Debug с СИД
• 1 x кнопка питания с СИД
• 1 x кнопка перезагрузки с СИД
Особенности
• 2 x 64 Мб AMI UEFI Legal BIOS с поддержкой
BIOS
многоязычного ГИП (1 x основной BIOS и 1 x BIOS
резервного копирования)
• Поддержка технологии безопасного резервного
копирования UEFI
• Совместимость с управлением энергопотреблением по
ACPI 1.1
• Поддержка SMBIOS 2.3.1
• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В
91
Русский
Z87 Extreme6/ac / Z87 Extreme6
Диск с ПО
• Драйвера, утилиты, антивирусное ПО (демоверсия),
CyberLink MediaEspresso 6.5 (демоверсия), браузер и
панель инструментов Google Chrome, Start8, MeshCentral,
Splashtop Streamer
Контроль
• Датчик температуры ЦП/корпуса
• Тахометр вентиляторов ЦП/корпуса/блока питания
• Малошумящий вентилятор ЦП/корпуса (с автоматической
регулировкой оборотов по температуре ЦП)
• Управление оборотами вентилятора ЦП/корпуса
• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore
ОС
• Microso® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная
Сертификация
• FCC, CE, WHQL
• Совместимость с ErP/EuP (необходим блок питания,
соответствующий стандарту ErP/EuP)
* Для получения дополнительной информации об изделии посетите наш веб-сайт:
http://www.asrock.com
Следует учитывать, что разгон процессора, включая изменение настроек BIOS,
применение технологии Untied Overclocking Technology и использование инструментов
разгона независимых производителей, сопряжен с определенным риском. Разгон
процессора может повлиять на стабильность системы или даже привести к
повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш
собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб,
вызванный разгоном процессора.
В связи с ограничением при работе под 32-разрядной ОС Windows® фактический
объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких
ограничений нет. Для использования той памяти, которую ОС Windows® не может
использовать, используйте ASRock XFast RAM.
92
Русский

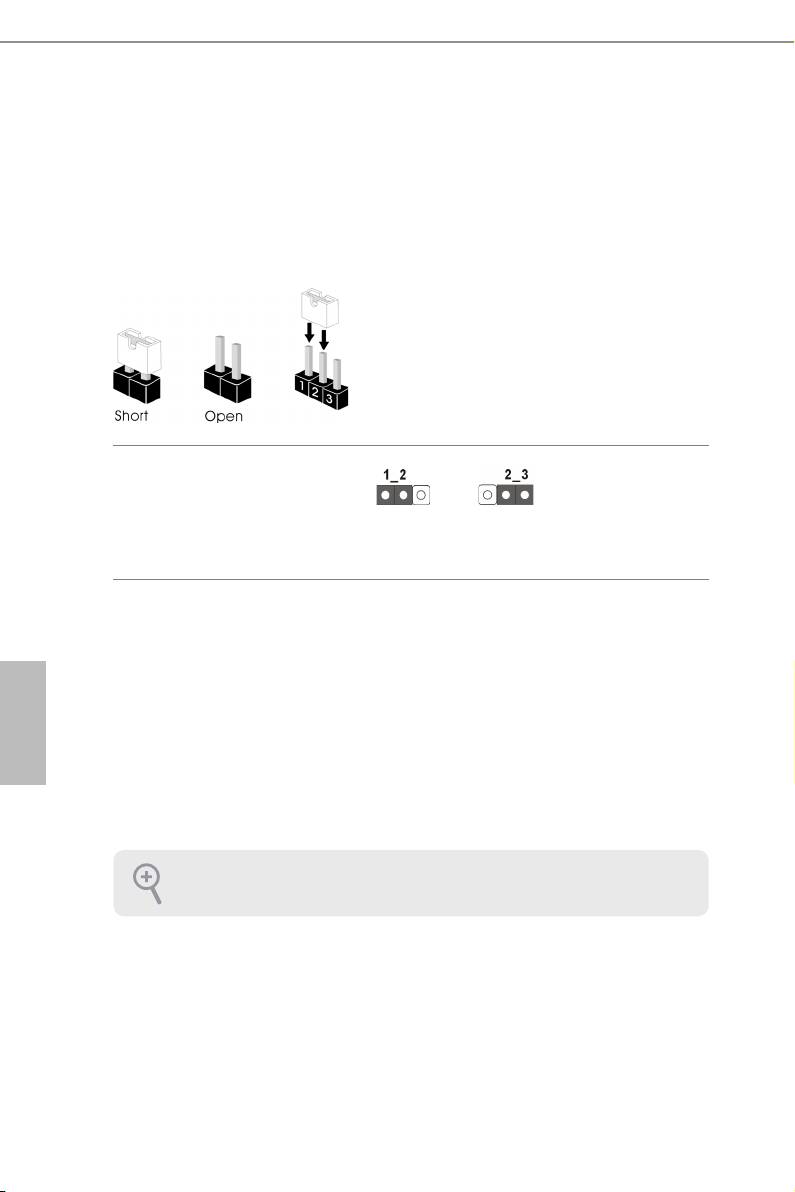

1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке колпачковой
перемычки на контакты перемычка «замкнута». Если колпачковая перемычка
на контакты не установлена, перемычка «разомкнута». На рисунке показана
3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них
колпачковой перемычки.
Перемычка сброса
настроек CMOS
по умолчанию
Сброс настроек CMOS
(CLRCMOS1)
(См. стр. 1 или 2, № 14)
CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить
и обнулить параметры системы на настройки по умолчанию, выключите
компьютер и извлеките отключите кабель питания от источника питания.
Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1
на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.
При необходимости сбросить настройки CMOS сразу после обновления BIOS
сначала перезагрузите систему, а затем выключите компьютер перед сбросом
настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по
умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.
Предназначение переключателя сброса настроек CMOS аналогично предназначению
перемычки сброса настроек CMOS.
93
Русский
Z87 Extreme6/ac / Z87 Extreme6
1.4 Колодки и разъемы, расположенные на материнской
плате
Расположенные на материнской плате колодки и разъемы перемычками НЕ являются.
НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка
колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое
повреждение материнской платы.
PLED+
Колодка системной
PLED-
Подключите
PWRBTN#
расположенные на
панели
GND
корпусе выключатель
(9-контактная, PANEL1)
1
питания, кнопку
(См. стр. 1 или 2, № 21)
GND
R ESET#
перезагрузки и
GND
HDLED-
индикатор состояния
HDLED+
системы к этой колодке
в соответствии с
распределением
контактов,
приведенным ниже.
Перед подключением
кабелей определите
положительный
и отрицательный
контакты.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор
питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При
подключении передней панели к этой колодке правильно подключайте провода к
контактам.
94
Русский
Колодка светодиодного
Подключите
индикатора питания
светодиодный индикатор
питания корпуса к
(3-контактная, PLED1)
этой колодке,
чтобы
(См. стр. 1 или 2, № 16)
обеспечить индикацию
состояния питания
системы.
Разъемы Serial ATA3
Эти десять
(SATA3_0_1:
разъемов SATA3
предназначены для
См. стр. 1 или 2, № 11)
подключения кабелей
(SATA3_2_3:
SATA внутренних
см. стр. 1 или 2, № 12)
запоминающих
(SATA3_4_5:
устройств для передачи
см. стр. 1 или 2, № 13)
данных со скоростью до
(SATA3_A1_A2:
6,0 Гб/с. Если на задней
см. стр. 1или 2, № 10)
панели ввода-вывода
(SATA3_A3_A4:
подключен порт eSATA,
см. стр. 1или 2, № 9)
внутренний SATA3_A4
не работает.
Чтобы минимизировать
время загрузки,
используйте порты Intel®
Z87 SATA (SATA3_0)
для самозагружаемых
устройств.
Колодки USB 2.0.
Кроме четырех портов
(9-контактная, USB2_3)
USB 2.0 на панели ввода-
(См. стр. 1 или 2, № 23)
вывода на материнской
(9-контактная, USB4_5)
плате также есть три
(См. стр. 1 или 2, № 24)
колодки и один порт.
Каждая колодка USB 2.0
может поддерживать два
порта.
(USB6)
(См. стр. 1 или 2, № 22)
1
PLED-
PLED+
PLED+
SATA3_A3_A4SATA3_A1_A2
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
95
Русский
Z87 Extreme6/ac / Z87 Extreme6
VbusVbus
Колодки USB 3.0.
Кроме четырех портов
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
(19-контактная,
USB 3.0 на панели ввода-
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
USB3_4_5)
вывода на материнской
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
(См. стр. 1 или 2, № 8)
плате также есть две
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
колодки. Каждая
IntA_PA_D+
Dummy
1
колодка USB 3.0 может
(19-контактная,USB3_6_7)
поддерживать два порта.
(См. стр. 1 или 2, № 25)
Аудиоколодка передней
Эта колодка
панели
предназначена
(9-контактная, HD_
для подключения
AUDIO1)
аудиоустройств к
(См. стр. 1 или 2, № 28)
передней аудиопанели.
1
ID
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
96
Русский
Колодка динамика
Предназначена для
корпуса
подключения динамика
(4-контактная, SPEAK-
корпуса.
ER1)
(См. стр. 1 или 2, № 15)
Разъемы для
Предназначены для
вентиляторов корпуса и
подключения кабелей
блока питания
разъемов вентиляторов
(4-контактный, CHA_
и подключения черного
FAN_SPEED
FAN1)
провода к заземлению.
(См. стр. 1 или 2, № 17)
(3-контактный, CHA_
FAN2)
(См. стр. 1 или 2, № 31)
(3-контактный, CHA_
FAN3)
(См. стр. 1 или 2, № 30)
(3-контактный, PWR_
FAN1)
(См. стр. 1 или 2, № 1)
Разъемы вентиляторов
Эта материнская
ЦП
плата снабжена
(4-контактный, CPU_
4-контактным разъемом
FAN1)
для малошумящего
(См. стр. 1 или 2, № 3)
вентилятора ЦП. Если вы
собираетесь подключить
(3-контактный, CPU_
3-контактный
FAN2)
вентилятор охлаждения
(См. стр. 1 или 2, № 4)
процессора, подключайте
его к контактам 1-3.
Разъем питания АТХ
Эта материнская плата
(24-контактный,
снабжена 24-контактным
ATXPWR1)
разъемом питания АТХ.
(См. стр. 1 или 2, № 7)
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания АТХ 12 В
Эта материнская плата
(8-контактный,
снабжена 8-контактным
ATX12V1)
разъемом питания АТХ
(См. стр. 1 или 2, № 2)
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
FAN_SPEED
GND
+ 12V
CHA_ FA
N_SPEED
GND
+
12V
FAN_SPEED
FAN_SPEED
+12V
GN D
FA
N_SPEED_CONTROL
4
3
2
1
4
1
8
12
24
1
13
5
1
+5V
DUMMY
DUMMY
SPEAKER
97
Русский
Z87 Extreme6/ac / Z87 Extreme6
Разъем питания SLI/
Этот разъем
XFIRE
предназначен для
(4-контактный, SLI/
подключения разъема
XFIRE_PWR1)
питания жесткого
(См. стр. 1 или 2, № 26)
диска при установке на
материнскую плату двух
видеокарт.
Колодка инфракрасного
Эта колодка поддерживает
модуля
дополнительную беспроводную
(5-контактная, IR1)
передачу и прием сигналов
(См. стр. 1 или 2, № 29)
GND
инфракрасного модуля.
IRRX
Колодка
Колодка COM1
последовательного порта
поддерживает
(9-контактная, COM1)
подключение модуля
(См. стр. 1 или 2, № 27)
последовательного
порта.
DUMMY
IRTX
+5VSB
1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
RRXD1
1
RRI#1
GND
TTXD1
DDCD#1
98
Русский
1.5 Электронные кнопки
Материнская плата снабжена тремя электронными кнопками: кнопка
питания, кнопка перезагрузки и переключатель сброса настроек CMOS,
предназначенными для быстрого включения/выключения системы,
перезагрузки системы и обнуления значений CMOS.
Кнопка питания
Кнопка питания
(PWRBTN)
Power
предназначена для
(См. стр. 1 или 2, № 19)
быстрого включения/
выключения системы.
Кнопка перезагрузки
Кнопка перезагрузки
(RSTBTN)
предназначена для
Reset
(См. стр. 1 или 2, № 20)
быстрой перезагрузки
системы.
Кнопка сброса настроек
Кнопка сброса настроек
CMOS
CMOS предназначена
(CLRCBTN)
для быстрого обнуления
(См. стр. 1 или 2, № 14)
значений CMOS.
Эта функция работает только, если питания компьютера выключено и он отключен
от сети питания.
Селекторный
Селекторный переключатель
переключатель BIOS
BIOS предназначен для запуска
(BIOS_SEL1)(См. стр. 1
системы с использованием
или 2, № 18)
BIOS A или BIOS B.
AB
Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS
(BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень
защиты и стабильности системы. Обычно система использует основную BIOS. При
повреждении или сбое основной BIOS просто установите селекторный переключатель
BIOS в положение «В», и при следующем запуске системы будет использоваться
резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure
Backup UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS
для обеспечения нормальной работы системы. Для обеспечения безопасности ручное
обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS
используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_
A_LED или BIOS_B_LED).
