ASRock Z87 Extreme6: 1 Introducción
1 Introducción: ASRock Z87 Extreme6
73
Español
Z87 Extreme6/ac / Z87 Extreme6
1 Introducción
Gracias por comprar la placa base ASRock Z87 Extreme6/ac / Z87 Extreme6, una
placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece
un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de
calidad y resistencia de ASRock.
Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el
contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso.
Si esta documentación sufre alguna modicación, la versión actualizada estará disponible
en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta
placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté
utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la
CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
1.1 Contenido del paquete
• Placa base ASRock Z87 Extreme6/ac / Z87 Extreme6 (Factor de forma ATX)
• Guía de instalación rápida de ASRock Z87 Extreme6/ac / Z87 Extreme6
• CD de soporte de ASRock Z87 Extreme6/ac / Z87 Extreme6
• 6 cables de datos Serie ATA (SATA) (Opcional)
• 1 escudo panel I/O
• 1 tarjeta ASRock SLI_Bridge_2S
• 1 panel frontal USB 3.0 con soporte de 2,5” para HDD/SSD
• 4 tornillos para HDD
• 6 tornillos para chasis
• 1 bracket trasero USB 3.0
• 1 antena WiFi de 2,4/5GHz de ASRock (sólo para Z87 Extreme6/ac)
• 2 cables de antena WiFi SMA (sólo para Z87 Extreme6/ac)
74
Español
1.2 Especicaciones
Plataforma
• Factor de forma ATX
• Diseño de los Condensadores: Premium Gold (Condensadores
de polímero conductor, de alta calidad, 100% fabricados en
Japón)
A-Style
• Home Cloud
• WiFi 802.11ac (sólo para Z87 Extreme6/ac)
TM
• Purity Sound
• Entrada HDMI
ª
CPU
• Socket LGA1150 compatible con Procesador de 4.
generación
TM
de Intel® Core
• Diseño Digi Power
• Diseño de 12 fases de alimentación
• MOSFET de doble pila (DSM)
®
• Compatible con la tecnología de Intel
Turbo Boost 2.0
®
• Compatible con CPU serie K desbloqueada de Intel
y
overclocking de rango completo BCLK de ASRock
®
Conjunto de
• Intel
Z87
chips
Memoria
• Tecnología de memoria de Doble Canal DDR3
• 4 ranuras DDR3 DIMM
• Compatible con memoria no-ECC, sin búfer DDR3 2933+
(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/
1600/1333/1066
• Capacidad máxima de la memoria del sistema: 32GB(consulte
la ADVERTENCIA)
®
• Compatible con Extreme Memory Prole (XMP)1.3/1.2 de Intel
• Ranura sin distorsión
Ranura de
• 3 ranuras PCI Express 3.0 x16 (PCIE2/PCIE3/PCIE4:simple a
expansión
x16 (PCIE2); dual a x8 (PCIE2) / x8 (PCIE3); triple a x8 (PCIE2)
/ x4 (PCIE3) / x4 (PCIE4))
• 1 ranura PCI Express 2.0 x1
• 2 ranuras PCI
• 1 ranura Express mini-PCI
TM
• Compatible con AMD Quad CrossFireX
, 3-Way
TM
TM
CrossFireX
y CrossFireX
TM
TM
• Compatible con NVIDIA® Quad SLI
y SLI
75
Español
Z87 Extreme6/ac / Z87 Extreme6
Grácos
• La Tecnología visual integrada de grácos HD de Intel® y las
salidas de VGA son compatibles únicamente con procesadores
con GPU integrado.
• Compatible con la Tecnología visual integrada de grácos
HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D)
TM
y MPEG-2 Full HW Encode1, Intel® InTru
3D, Intel® Clear
TM
Video HD Technology, Intel® Insider
, Intel® HD Graphics
4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memoria compartida máxima: 1792MB
• Tres opciones de salida VGA: DVI-I, HDMI y DisplayPort
• Compatible con monitores triples
• Compatible con Tecnología HDMI con máxima resolución
hasta 4K × 2K (4096x2304) @ 24Hz
• Compatible con DVI-I con máxima resolución hasta 1920x1200
@ 60Hz
• Compatible con DisplayPort con máxima resolución hasta 4K
× 2K (4096x2304) @ 24Hz
• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y
HBR (audio de alta velocidad de bits) con HDMI (requiere un
monitor compatible con HDMI)
• Compatible con función HDCP con puertos DVI-I, HDMI y
DisplayPort
• Compatible con reproducción Blu-ray (BD) Full HD de 1080p
/ HD-DVD con puertos DVI-I, HDMI y DisplayPort
Audio
• 7.1 Audio CH HD con Protección de contenido (Realtek
ALC1150 Audio Codec)
• Compatible con audio Blu-ray Premium
• Compatible con Purity Sound™
- 115dB SNR DAC con amplicador diferencial
- TI® NE5532 Amplicador de auriculares Premium
(compatible con auriculares de hasta 600 ohmios)
- Tecnología Direct Drive
- Cubierta protectora de EMI (interferencias electromagnéticas)
- Protección de aislamiento PCB (circuito impreso)
• Compatible con DTS Connect
76
Español
LAN
• LAN Gigabit 10/100/1000 Mb/s
• 1 Giga PHY Intel® I217V, 1 GigaLAN Intel® I211AT
• Compatible con la Tecnología Remote Wake de Intel® (en Intel®
I217V)
• Compatible con Wake-On-LAN
• Compatible con LAN dual con formación de equipos
• Compatible con Ethernet de consumo eciente de energía
802.3az
• Compatible con PXE
LAN inalám-
• Compatible con IEEE 802.11a/b/g/n/ac
brica (sólo
• Compatible con Banda Dual (2,4/5 GHz)
para Z87
• Compatible con conexión inalámbrica de alta velocidad hasta
Extreme6/ac)
867Mbps
• 2 antenas compatibles con Tecnología de diversidad 2
(Transmisión) x 2 (Recepción)
• Compatible con Bluetooth 4.0 / 3.0 + Alta velocidad clase II
Panel trasero
• 1 puerto de ratón/teclado PS/2
I/O
• 1 puerto DVI-I
• 1 puerto de salida HDMI
• 1 puerto de entrada HDMI
• 1 DisplayPort
• 1 puerto de salida SPDIF óptica
• 1 conector eSATA
• 2 puertos USB 2.0
• 4 puertos USB 3.0 (Concentrador ASMedia)
• 2 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
• 1 interruptor de borrado CMOS
• Conector de audio HD: Altavoz trasero / Central / Graves /
Entrada de línea / Altavoz frontal / Micrófono
77
Español
Z87 Extreme6/ac / Z87 Extreme6
Almacenami-
• 6 conectores SATA3 de 6,0 Gb/s de Intel® Z87, compatibles con
ento
RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid
Storage 12 de Intel y Tecnología Smart Response de Intel),
NCQ, AHCI y “Hot Plug”
• 4 conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061,
compatibles con las funciones NCQ, AHCI y “Hot Plug” (el
conector SATA3_A4 se comparte con el puerto eSATA)
• 1 conector eSATA de ASMedia ASM1061, compatible con las
funciones NCQ, AHCI, “Hot Plug” y Multiplicador de puertos
Conectores
• 1 cabezal IR
• 1 cabezal de puerto COM
• 1 cabezal de indicador LED de alimentación
• 2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3
pines)
• 3 conectores de ventilador del chasis (1 de 4 pines y 2 de 3
pines)
• 1 conector de ventilador de alimentación (de 3 pines)
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 8 pines y 12V (conector de
alimentación de alta densidad)
• 1 conector de alimentación SLI/XFire
• 1 conector de audio del panel frontal
• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)
• 1 USB 2.0 vertical de tipo A
• 2 cabezales USB 3.0 (compatibles con 4 puertos USB 3.0)
• 1 Dr. Debug con indicador LED
• 1 interruptor de alimentación con indicador LED
• 1 interruptor de reseteo con indicador LED
Características
• 2 BIOS Legal UEFI AMI de 64Mb compatibles con interfaz
del BIOS
gráca de usuario multilingüe (1 BIOS Principal y 1 BIOS de
copia de seguridad)
• Compatible con tecnología UEFI de copia de seguridad segura
• Eventos de reactivación conformes con ACPI 1.1
• Compatible con SMBIOS 2.3.1
• Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V
78
Español
CD de soporte
• Controladores, Utilidades, Soware AntiVirus (Versión de
prueba), Versión de prueba de CyberLink MediaEspresso 6.5,
Explorador y Barra de herramientas de Google Chrome, Start8,
MeshCentral, Splashtop Streamer
Monitor del
• Método de sensor de temperatura de la CPU/Chasis
• Tacómetro del ventilador de alimentación/CPU/Chasis
• Ventilador silencioso de la CPU/Chasis (permite ajustar
automáticamente la velocidad del ventilador del chasis
mediante la temperatura de la CPU)
• Control multivelocidad del ventilador de la CPU/Chasis
• Control del voltaje: +12V, +5V, +3,3V, CPU Vcore
SO
• Compatible con Microso® Windows® 8 / 8 de 64 bits / 7 / 7 de
64 bits
Certicaciones
• FCC, CE, WHQL
• Compatible con ErP/EuP (requiere toma de alimentación
compatible con ErP/EuP)
* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com
Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración),
incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no
vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking
podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de
su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera
responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.
Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar
espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sitemas
operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de
ASRock para usar la memoria que Windows® no puede utilizar.
79
Español
Z87 Extreme6/ac / Z87 Extreme6

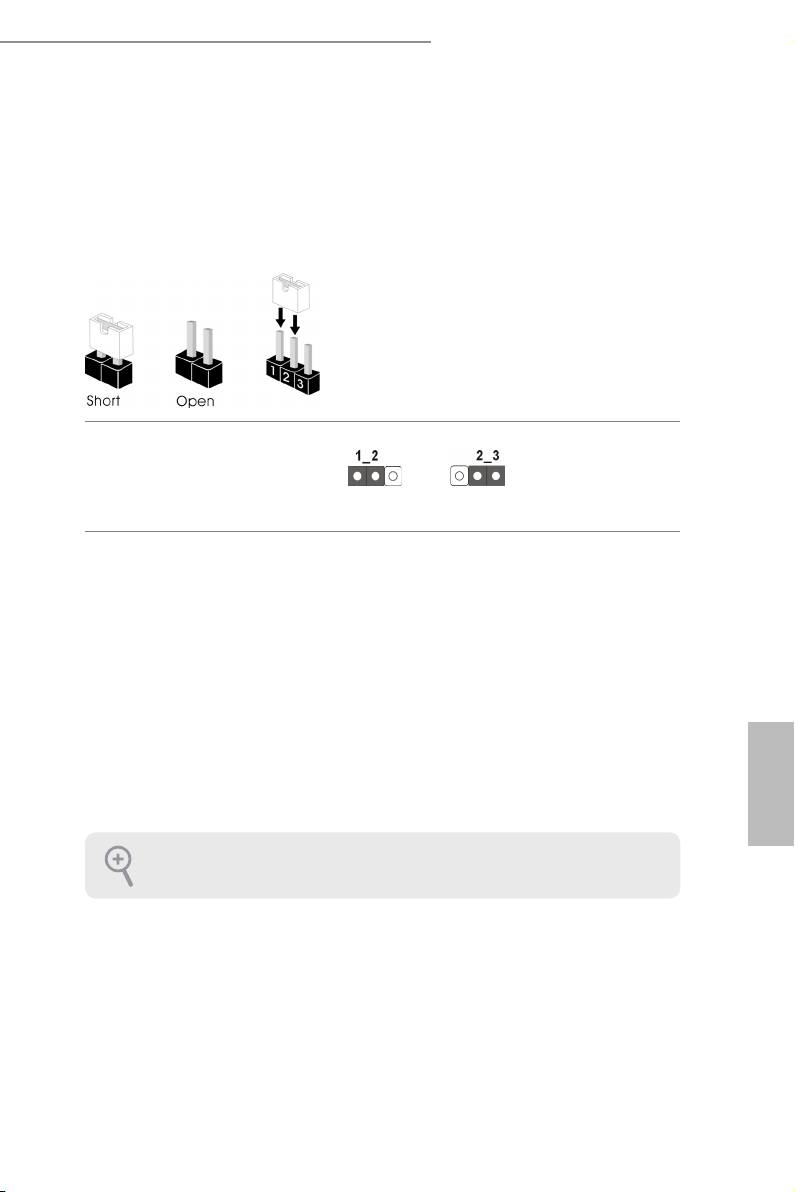

1.3 Instalación de los puentes
La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente
se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los
pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin
1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.
Puente de borrado de CMOS
(CLRCMOS1)
(consulte la pág.1 ó 2, N.º 14)
Predeterminado
Borrado de CMOS
CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los
parámetros del sistema a los valores predeterminados de instalación, apague el
ordenador y desenchufe el cable de alimentación de la toma de alimentación.
Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y
el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS
justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando
acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,
deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la
contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados
únicamente si se retira la pila del CMOS.
El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.
80
Español

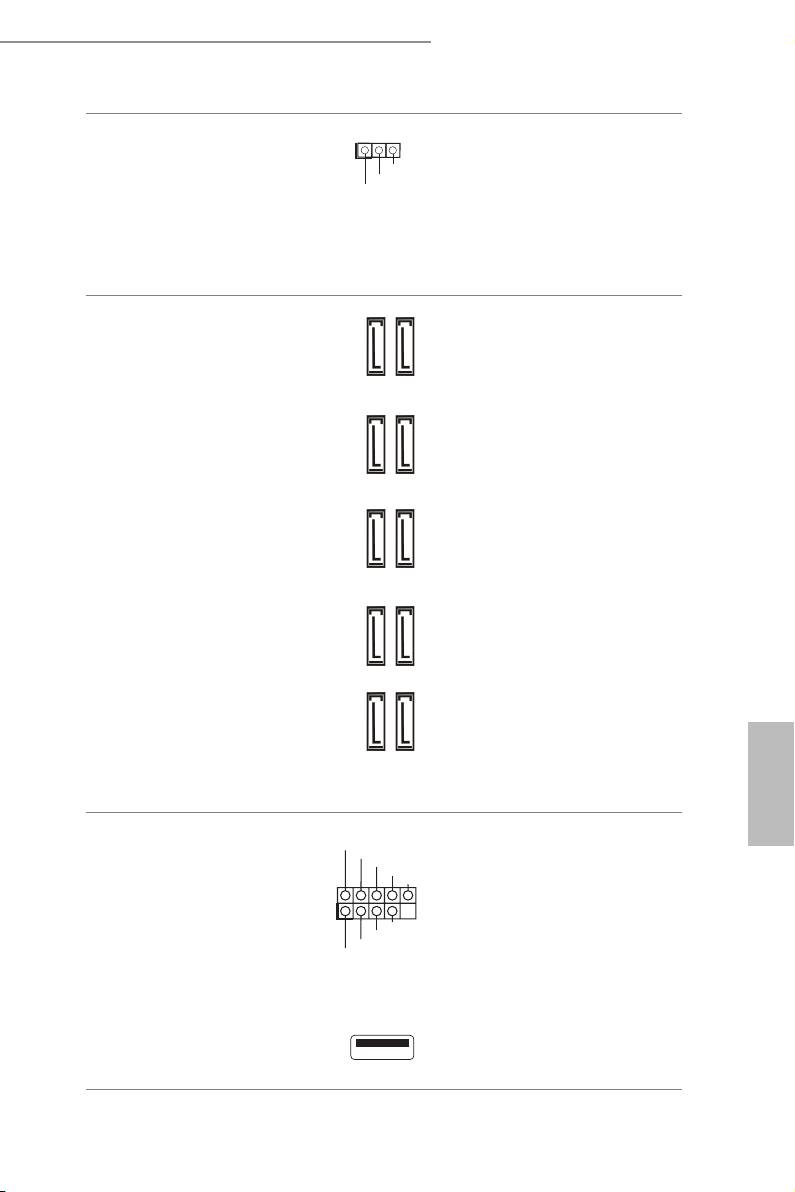

1.4 Conectores y cabezales incorporados
PLED+
Cabezal del panel del sistema
Conecte el interruptor
PLED-
PWRBTN#
(PANEL1 de 9 pines)
de alimentación,
GND
restablezca el
(consulte la pág.1 ó 2, N.º 21)
interruptor y el
R ESET#
indicador del estado
GND
HDLED-
del sistema del chasis
HDLED+
a los valores de este
cabezal, según los
valores asignados a
los pines como se
indica a continuación.
Cerciórese de cuáles
son los pines positivos
y los negativos antes de
conectar los cables.
1
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre
estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará
de forma permanente la placa base.
GND
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo
para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El
indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando
conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones
de los cables y los pines coinciden correctamente.
81
Español
Z87 Extreme6/ac / Z87 Extreme6
Cabezal de indicador LED de
Conecte el indicador
alimentación
LED de alimentación
(PLED1 de 3 pines)
del chasis a este cabezal
(consulte la pág.1 ó 2, N.º 16)
para
indicar el estado
de alimentación del
sistema.
Conectores Serie ATA3
Estos diez conectores
(SATA3_0_1:
SATA3 son compatibles
consulte la pág.1 ó 2, N.º 11)
con cables de datos
(SATA3_2_3:
SATA para dispositivos
consulte la pág.1 ó 2, N.º 12)
de almacenamiento
(SATA3_4_5:
interno con una
consulte la pág.1 ó 2, N.º 13)
velocidad de
(SATA3_A1_A2:
transferencia de datos
consulte la pág.1 ó 2, N.º 10)
de hasta 6,0 Gb/s. Si
(SATA3_A3_A4:
se ha conectado el
consulte la pág.1 ó 2, N.º 9)
puerto eSATA en el
panel trasero I/O, no
funcionará el puerto
interno SATA3_A4.
Para reducir el tiempo
de arranque, utilice
puertos SATA Z87 de
Intel® (SATA3_0) con
sus dispositivos de
arranque.
Cabezales USB 2.0
Además de cuatro
(USB2_3 de 9 pines)
puertos USB 2.0 en el
(consulte la pág.1 ó 2, N.º 23)
panel I/O, esta placa
(USB4_5 de 9 pines)
base contiene tres
(consulte la pág.1 ó 2, N.º 24)
cabezales y un puerto.
Cada cabezal USB 2.0
admite dos puertos.
(USB6)
(consulte la pág.1 ó 2, N.º 22)
1
PLED-
PLED+
PLED+
SATA3_A3_A4SATA3_A1_A2
SATA3_0_1SATA3_4_5
SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
82
Español
VbusVbus
Cabezales USB 3.0
Además de cuatro
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
(USB3_4_5 de 19 pines)
puertos USB 3.0 en el
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
(consulte la pág.1 ó 2, N.º 8)
panel I/O, esta placa
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
base contiene dos
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
cabezales. Cada cabezal
IntA_PA_D+
Dummy
1
USB 3.0 admite dos
puertos.
(USB3_6_7 de 19 pines)
(consulte la pág.1 ó 2, N.º 25)
Cabezal de audio del panel
Este cabezal se
frontal
utiliza para conectar
(HD_AUDIO1 de 9 pines)
dispositivos de audio al
(consulte la pág.1 ó 2, N.º 28)
panel de audio frontal.
1
ID
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
83
Español
Z87 Extreme6/ac / Z87 Extreme6
Cabezal de altavoces del
Conecte el altavoz del
chasis
chasis a este cabezal.
(SPEAKER1 de 4 pines)
(consulte la pág.1 ó 2, N.º 15)
Conectores del ventilador de
Conecte los cables
alimentación y del chasis
del ventilador a
(CHA_FAN1 de 4 pines)
los conectores del
(consulte la pág.1 ó 2, N.º 17)
FAN_SPEED
ventilador y haga
coincidir el cable negro
(CHA_FAN2 de 3 pines)
con el pin de conexión a
(consulte la pág.1 ó 2, N.º 31)
tierra.
(CHA_FAN3 de 3 pines)
(consulte la pág.1 ó 2, N.º 30)
(PWR_FAN1 de 3 pines)
(consulte la pág.1 ó 2, N.º 1)
Conectores del ventilador de
Esta placa base contiene
la CPU
un conector de
(CPU_FAN1 de 4 pines)
ventilador (ventilador
(consulte la pág.1 ó 2, N.º 3)
silencioso) de CPU de 4
pines. Si tiene pensando
(CPU_FAN2 de 3 pines)
conectar un ventilador
(consulte la pág.1 ó 2, N.º 4)
de CPU de 3 pines,
conéctelo al Pin 1-3.
Conector de alimentación
Esta placa base contiene
ATX
un conector de
(ATXPWR1 de 24 pines)
alimentación ATX de 24
(consulte la pág.1 ó 2, N.º 7)
pines. Para utilizar una
toma de alimentación
ATX de 20 pines,
conéctela en los Pines
del 1 al 13.
Conector de alimentación
Esta placa base
ATX de 12V
contiene un conector
(ATX12V1 de 8 pines)
de alimentación ATX
(consulte la pág.1 ó 2, N.º 2)
de 12V y 8 pines. Para
utilizar una toma de
alimentación ATX de 4
pines, conéctela en los
Pines del 1 al 5.
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
FAN_SPEED
GND
+ 12V
CHA_ FA
N_SPEED
+
12V
GND
FAN_SPEED
FAN_SPEED
+12V
GN D
FA
N_SPEED_CONTROL
4
3
2
1
8 5
4 1
12
24
1
13
1
+5V
DUMMY
DUMMY
SPEAKER
84
Español
Conector de alimentación
Conecte este conector
SLI/XFIRE
con un conector de
(SLI/XFIRE_PWR1 de 4
alimentación de disco
pines)
duro cuando haya
(consulte la pág.1 ó 2, N.º 26)
dos tarjetas grácas
instaladas en esta placa
base.
Cabezal de módulo infrarrojo
Este cabezal admite un
(IR1 de 5 pines)
módulo infrarrojo opcional
(consulte la pág.1 ó 2, N.º 29)
de transmisión y recepción
GND
IRRX
inalámbrico.
Cabezal de puerto serie
Este cabezal COM1
(COM1 de 9 pines)
admite un módulo de
(consulte la pág.1 ó 2, N.º 27)
puerto serie.
DUMMY
IRTX
+5VSB
1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
85
Español
Z87 Extreme6/ac / Z87 Extreme6
1.5 Interruptores inteligentes
La placa base contiene tres interruptores inteligentes: Interruptor de alimentación,
interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios
encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS.
Interruptor de alimentación
El interruptor de
(PWRBTN)
alimentación permite a
Power
(consulte la pág.1 ó 2, N.º 19)
los usuarios encender y
apagar rápidamente el
sistema.
Interruptor de reseteo
El interruptor de
(RSTBTN)
reseteo permite a
(consulte la pág.1 ó 2, N.º 20)
Reset
los usuarios resetear
rápidamente el sistema.
Interruptor de borrado de
El interruptor de
CMOS
borrado de CMOS
(CLRCBTN)
permite a los usuarios
(consulte la pág.1 ó 2, N.º 14)
borrar rápidamente los
valores de CMOS.
Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la
corriente.
Interruptor de selección del
El interruptor de selección
BIOS (BIOS_SEL1)(consulte
del BIOS permite arrancar el
la pág.1 ó 2, N.º 18)
sistema desde el BIOS A o el
BIOS B.
AB
Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de copia de
seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema. Normalmente,
el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS principal está dañado de
alguna forma, deberá simplemente cambiar el interruptor de selección del BIOS a la posición “B”.
De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo
inicie. Después, utilice “Secure Backup UEFI” (copia de seguridad segura de UEFI) en “UEFI
Setup Utility” (herramienta de conguración de UEFI) para duplicar una copia de trabajo de
los archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema funcione
correctamente. Por cuestiones de seguridad, los usuarios no pueden actualizar el BIOS de copia
de seguridad manualmente. Los usuarios deberán consultar los indicadores LED del BIOS
(BIOS_A_LED o BIOS_B_LED) para identicar qué BIOS está activado en ese momento.
