ASRock Z87 Extreme6: 1 簡介
1 簡介: ASRock Z87 Extreme6
165
繁體中文
Z87 Extreme6/ac / Z87 Extreme6
1 簡介
感謝您購買 ASRock Z87 Extreme6/ac / Z87 Extreme6 主機板，本主機板經
ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展
現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。
如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要
與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也
可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.
asrock.com
1.1 包裝內容
• ASRock Z87 Extreme6/ac / Z87 Extreme6 主機板（ATX 尺寸）
• ASRock Z87 Extreme6/ac / Z87 Extreme6 快速安裝指南
• ASRock Z87 Extreme6/ac / Z87 Extreme6 支援光碟路
• 6 x Serial ATA (SATA) 資料纜線（選用）
• 1 x I/O 面板外罩
• 1 x ASRock SLI_Bridge_2S 卡
• 1 x USB 3.0 前面板及 2.5 吋硬碟 / 固態硬碟架
• 4 x 硬碟螺絲
• 6 x 機殼螺絲
• 1 x USB 3.0 後檔板
• 1 x ASRock WiFi 2.4/5GHz 天線 ( 僅適用於 Z87 Extreme6/ac)
• 2 x SMA Wi-Fi 天線纜線 ( 僅適用於 Z87 Extreme6/ac)
166
繁體中文
1.2 規格
平台
• ATX 尺寸
• 黃金級電容設計（100% 日本製高品質固態高分子電容）
A-Style
• 家庭雲端
• WiFi 802.11ac ( 僅適用於 Z87 Extreme6/ac)
TM
• Purity Sound
• HDMI 輸入
TM
CPU
• Socket LGA1150 支援第 4 代 Intel® Core
處理器
• 數位電源設計
• 12 電源相位設計
• 雙層堆疊 MOSFET (DSM)
®
• 支援 Intel
Turbo Boost 2.0 技術
®
• 支援 Intel
K 系列未鎖頻 CPU，支援 ASRock BCLK 全域電
壓超頻
®
晶片組
• Intel
Z87
記憶體
• 雙通道 DDR3 記憶體技術
• 4 x DDR3 DIMM 插槽
• 支援 DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 非 ECC、無緩衝記憶體
• 最大系統記憶體容量： 32GB ( 請參閱「注意」)
®
• 支援 Intel
Extreme Memory Prole (XMP)1.3/1.2
• 無失真插槽
擴充插槽
• 3 x PCI Express 3.0 x16 插槽 (PCIE2/PCIE3/PCIE4：單 x16
(PCIE2)；雙 x8 (PCIE2) / x8 (PCIE3)；三 x8 (PCIE2) / x4
(PCIE3) / x4 (PCIE4))
• 1 x PCI Express 2.0 x1 插槽
• 2 x PCI 插槽
• 1 x 迷你 PCI Express 插槽
TM
TM
• 支援 AMD Quad CrossFireX
、3-Way CrossFireX
及
TM
CrossFireX
TM
TM
• 支援 NVIDIA® Quad SLI
及 SLI
167
繁體中文
Z87 Extreme6/ac / Z87 Extreme6
顯示卡
• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-
in Visuals 及 VGA 輸出。
• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、
MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影
TM
像同步轉檔技術、Intel® InTru
3D, Intel® Clear Video HD
TM
Technology、Intel® Insider
、Intel® HD Graphics 4400/4600
• Pixel Shader 5.0，DirectX 11.1
• 最大共用記憶體 1792MB
• 三個 VGA 輸出選項： DVI-I、HDMI 及 DisplayPort
• 支援三台顯示器
• 支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的 HDMI
技術
• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-I
• 支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的
DisplayPort
• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip
Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
• 支援含 DVI-I、HDMI 及 DisplayPort 連接埠的 HDCP 功能
• 支援透過 DVI-I、HDMI 及 DisplayPort 連接埠的 Full HD
1080p Blu-ray (BD) ／ HD-DVD 播放
音訊
• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼
器）功能
• 高階藍光音訊支援
• 支援 Purity Sound ™
- 115dB SNR DAC 及差動放大器
- TI® NE5532 Premium Headset Amplie ( 支援最高可達 600
Ohms 的耳機 )
- 直驅技術
- EMI 遮蔽蓋
- PCB 隔離遮蔽
• 支援 DTS Connect
168
繁體中文
LAN
• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I217V、1 x GigaLAN Intel® I211AT
• 支援 Intel® 遠端喚醒技術 ( 以 Intel® I217V)
• 支援網路喚醒
• 支援雙 LAN 及 Teaming 功能
• 支援 Energy Ecient Ethernet 802.3az
• 支援 PXE
無線 LAN
( 僅
• 支援 IEEE 802.11a/b/g/n/ac
適用於 Z87
• 支援雙頻 (2.4/5 GHz)
Extreme6/ac)
• 支援高達 867Mbps 的高速無線連線
• 2 天線支援 2（傳送）x 2（接收）分集技術
• 支援 Bluetooth 4.0 / 3.0 + 高速級別 II
後面板 I/O
• 1 x PS/2 滑鼠／鍵盤連接埠
• 1 x DVI-I 連接埠
• 1 x HDMI 輸出連接埠
• 1 x HDMI 輸入連接埠
• 1 x DisplayPort
• 1 x 光纖 SPDIF 輸出連接埠
• 1 x eSATA 接頭
• 2 x USB 2.0 連接埠
• 4 x USB 3.0 連接埠 (ASMedia 集線器 )
• 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED
LED）
• 1 x 清除 CMOS 開關
• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇
叭 / 麥克風
169
繁體中文
Z87 Extreme6/ac / Z87 Extreme6
儲存裝置
• Intel® Z87 的 6 組 SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、
RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel
智慧反應技術）、NCQ、AHCI 及「熱插拔」
• ASMedia ASM1061 的 4 組 SATA3 6.0 Gb/s 支援 NCQ、
AHCI 及「熱插拔」功能 (SATA3_A4 接頭與 eSATA 連接埠
共用 )
• ASMedia ASM1061 的 1 組 eSATA 接頭，支援 NCQ、AHCI
及「熱插拔」及 Port Multiplier 功能
接頭
• 1 x IR 排針
• 1 x COM 連接埠排針
• 1 x 電源 LED 排針
• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)
• 3 x 機殼風扇接頭 (1 x 4-pin、2 x 3-pin)
• 1 x 電源風扇接頭 (3-pin)
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭 ( 高密度電源接頭 )
• 1 x SLI/XFire 電源接頭
• 1 x 前面板音訊接頭
• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )
• 1 x 直式 A USB 2.0
• 2 x USB 3.0 排針 ( 支援 4 USB 3.0 連接埠 )
• 1 x Dr. Debug，含 LED
• 1 x 電源開關，含 LED
• 1 x 重設開關，含 LED
BIOS 功能
• 2 x 64Mb AMI UEFI Legal BIOS，具備多國語言 GUI 支援 (1
x 主 BIOS 及 1 x 備用 BIOS)
• 支援安全備份 UEFI 技術
• ACPI 1.1 符合喚醒自動開機
• 支援 SMBIOS 2.3.1
• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
支援 CD
• 驅動程式、公用程式、防毒軟體 ( 試用版 )、CyberLink
MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、
Start8、MeshCentral、Splashtop Streamer
170
繁體中文
硬體
• CPU ／機殼溫度感應
• CPU ／機殼／電源風扇轉速計
• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼
風扇速度）
• CPU ／機殼風扇多重速度控制
• 電壓監控：+12V、+5V、+3.3V、CPU Vcore
作業系統
• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元
認證
• FCC、CE、WHQL
• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）
* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自
由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至
會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻
所造成的可能損害概不負責。
在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶
體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用 ASRock
XFast RAM 運用 Windows® 無法使用的記憶體。
171
繁體中文
Z87 Extreme6/ac / Z87 Extreme6

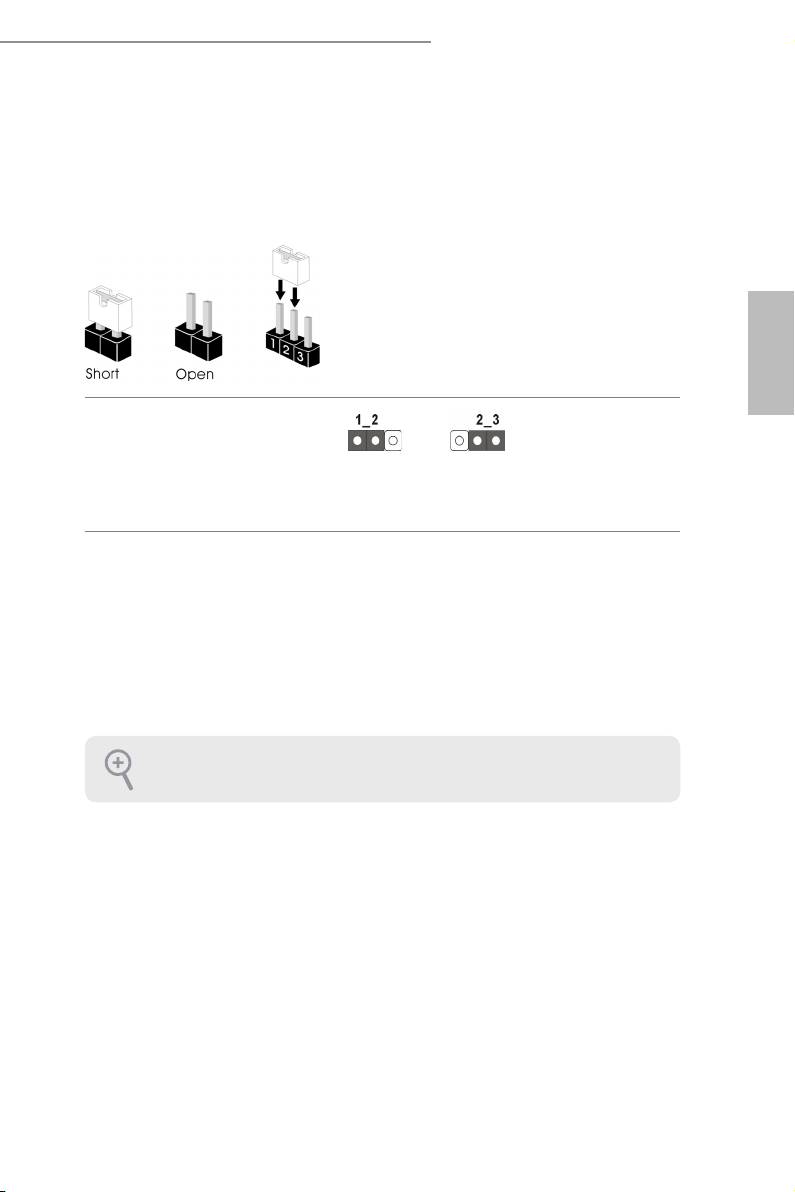

1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒
有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套
在 pin1 及 pin2 時，這兩個針腳皆為「短路」。
清除 CMOS 跳線
(CLRCMOS1)
預設
清除 CMOS
（請參閱第 1 頁或第 2
頁，編號 14）
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預
設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，
請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在
更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必
須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取
出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。
172
繁體中文
1.4 板載排針及接頭
PLED+
系統面板排針
請依照以下的針腳排列
PLED-
PWRBTN#
(9-pin PANEL1)
GND
將機殼上的電源開關、
（請參閱第 1 頁或第 2
重設開關及系統狀態指
頁，編號 21）
示燈連接至此排針。在
R ESET#
GND
連接纜線之前請注意正
HDLED-
HDLED+
負針腳。
1
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排
針及接頭上，將造成主機板永久性的受損。
GND
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開
關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進
入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED
會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請
確定佈線及針腳指派皆正確相符。
173
繁體中文
Z87 Extreme6/ac / Z87 Extreme6

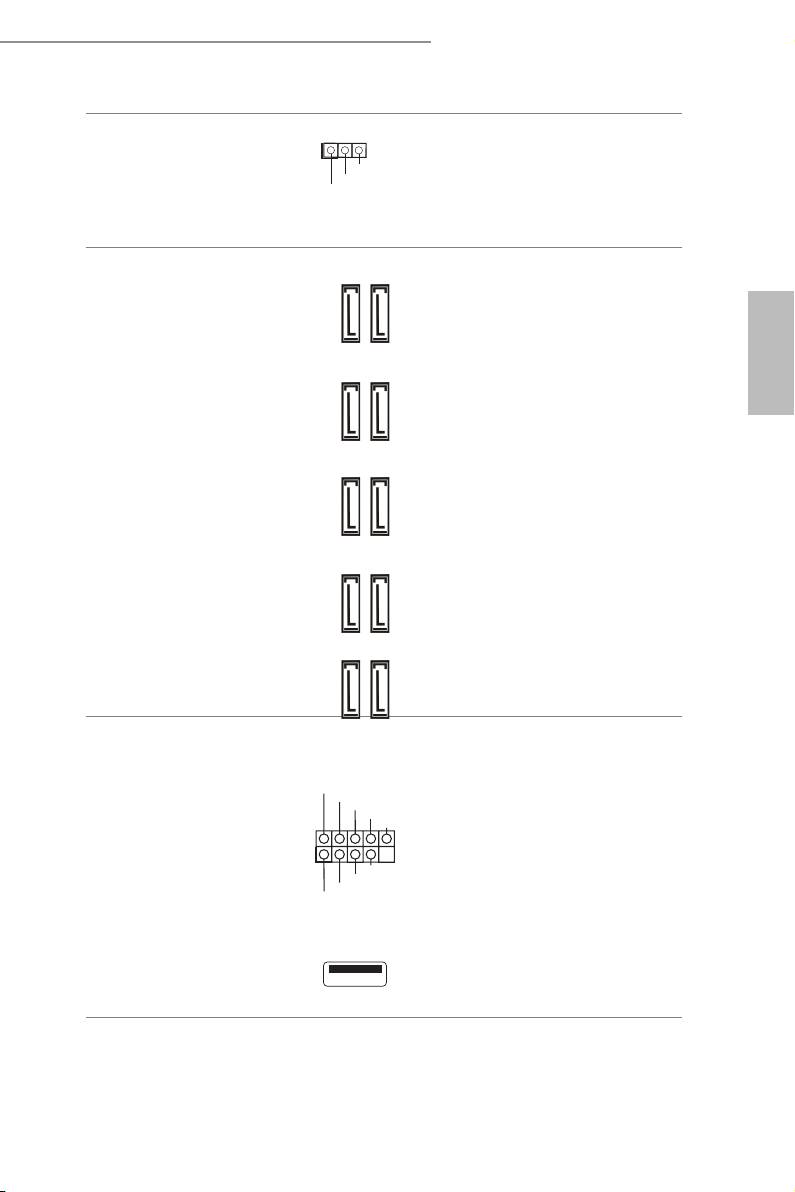

電源 LED 排針
請將機殼電源 LED 連接
(3-pin PLED1)
至此排針，以
指示系統
（請參閱第 1 頁或第 2
的電源狀態。
頁，編號 16）
Serial ATA3 接頭
這十組 SATA3 接頭皆支
(SATA3_0_1:
援內部儲存裝置的 SATA
請參閱第 1 頁或第 2 頁，
資料纜線，最高可達 6.0
編號 11）（SATA3_2_3：
Gb/s 資料傳輸率。若連
請參閱第 1 頁或第 2 頁，
接背後 I/O 上的 eSATA
編號 12）
連接埠，內部 SATA3_A4
(SATA3_4_5:
將不會作用。
請參閱第 1 頁或第 2 頁，
若要達到最短的開機時
編號 13）
間，請將 Intel® Z87 SATA
(SATA3_A1_A2:
連接埠 (SATA3_0) 作為
請參閱第 1 頁或第 2 頁，
開機裝置使用。
編號 10）
(SATA3_A3_A4:
請參閱第 1 頁或第 2 頁，
編號 9）
USB 2.0 排針
除了 I/O 面板上的四個
(9-pin USB2_3)
USB 2.0 連接埠外，在本
（請參閱第 1 頁或第 2
主機板上還有另外三組
頁，編號 23）
排針及一個連接埠。各
(9-pin USB4_5)
USB 2.0 排針皆可支援兩
（請參閱第 1 頁或第 2
個連接埠。
頁，編號 24）
(USB6)
（請參閱第 1 頁或第 2
頁，編號 22）
1
PLED-
PLED+
PLED+
SATA3_A3_A4SATA3_A1_A2
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
174
繁體中文
VbusVbus
USB 3.0 排針
除了 I/O 面板上的四個
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
(19-pin USB3_4_5)
USB 3.0 連接埠外，在本
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
（請參閱第 1 頁或第 2
IntA_PA_SSTX-
主機板上還有另外兩組
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
頁，編號 8）
GND
IntA_PB_D-
排針。各 USB 3.0 排針皆
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
可支援兩個連接埠。
1
(19-pin USB3_6_7)
（請參閱第 1 頁或第 2
頁，編號 25）
前面板音訊排針
本排針適用於連接音訊
(9-pin HD_AUDIO1)
裝置至前面板音訊。
（請參閱第 1 頁或第 2
頁，編號 28）
1
ID
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97
音訊面板上
連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
175
繁體中文
Z87 Extreme6/ac / Z87 Extreme6
機殼喇叭排針
請將機殼喇叭連接至此
(4-pin SPEAKER1)
排針。
（請參閱第 1 頁或第 2
頁，編號 15）
機殼及電源風扇接頭
請將風扇纜線連接至風
(4-pin CHA_FAN1)
扇接頭，並比對黑線及
（請參閱第 1 頁或第 2
接地針腳。
FAN_SPEED
頁，編號 17）
(3-pin CHA_FAN2)
（請參閱第 1 頁或第 2
頁，編號 31）
(3-pin CHA_FAN3)
（請參閱第 1 頁或第 2
頁，編號 30）
(3-pin PWR_FAN1)
（請參閱第 1 頁或第 2
頁，編號 1）
CPU 風扇接頭
本主機板配備 4-Pin CPU
(4-pin CPU_FAN1)
風扇 ( 靜音風扇 ) 接頭。
（請參閱第 1 頁或第 2
若您計畫連接 3-Pin CPU
頁，編號 3）
風扇，請接至 Pin 1-3。
(3-pin CPU_FAN2)
（請參閱第 1 頁或第 2
頁，編號 4）
ATX 電源接頭
本主機板配備一組 24-pin
(24-pin ATXPWR1)
ATX 電源接頭。若要使用
（請參閱第 1 頁或第 2
20-pin ATX 電源供應器，
頁，編號 7）
請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭
本主機板配備一組 8-pin
(8-pin ATX12V1)
ATX 12V 電源接頭。若要
（請參閱第 1 頁或第 2
使用 4-pin ATX 電源供應
頁，編號 2）
器，請插入 Pin 1 及 Pin 5。
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
FAN_SPEED
GND
+ 12V
CHA_ FA
N_SPEED
GND
+
12V
FAN_SPEED
FAN_SPEED
+12V
GN D
FA
N_SPEED_CONTROL
4
3
2
1
4
1
8
12
24
1
13
5
1
+5V
DUMMY
DUMMY
SPEAKER
176
繁體中文

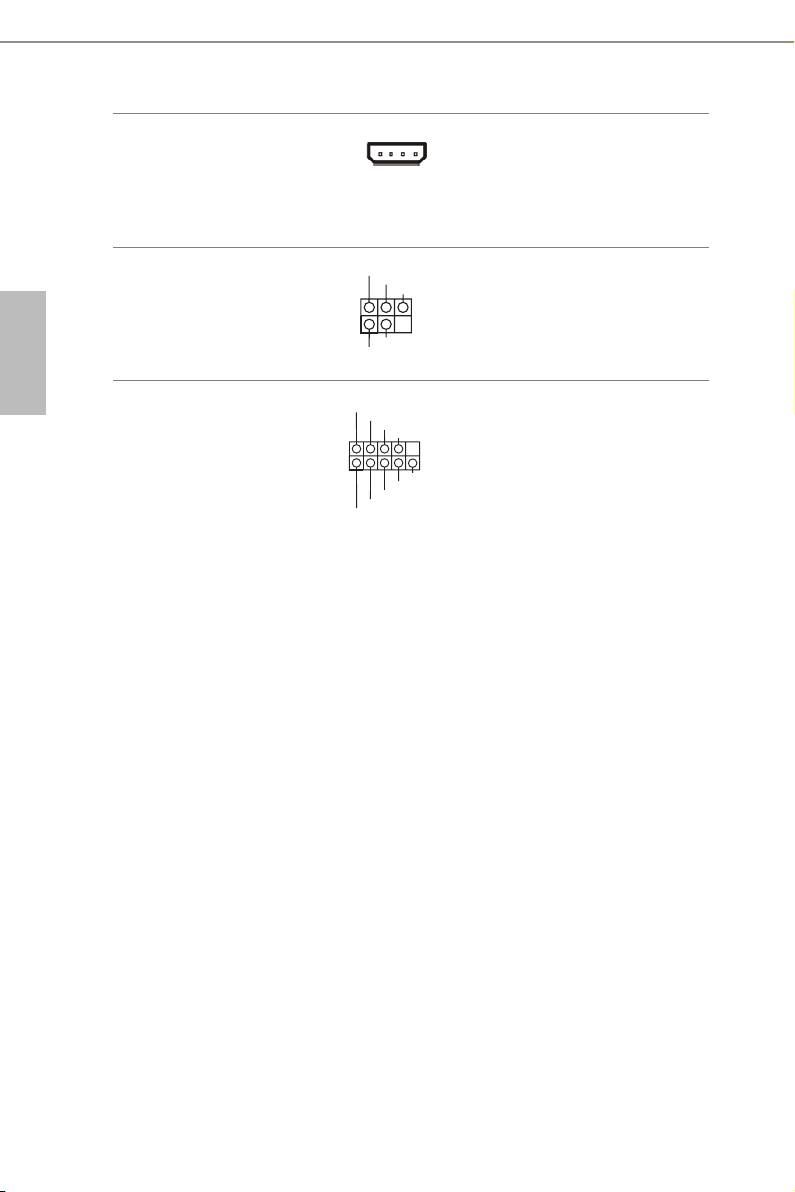

SLI/XFIRE 電源接頭
在本主機板上安裝兩張
(4-pin SLI/XFIRE_PWR1)
顯示卡時，請將此接頭
（請參閱第 1 頁或第 2
接至硬碟電源接頭。
頁，編號 26）
紅外線模組排針
此排針支援選用的無線傳送及
(5-pin IR1)
接收紅外線模組。
（請參閱第 1 頁或第 2
GND
頁，編號 29）
IRRX
序列連接埠排針
此 COM1 排針支援序列
(9-pin COM1)
連接埠模組。
（請參閱第 1 頁或第 2
頁，編號 27）
DUMMY
IRTX
+5VSB
1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
177
繁體中文
Z87 Extreme6/ac / Z87 Extreme6
1.5 智慧型開關
主機板設有三個智慧型開關： 電源開關、重設開關及清除 CMOS 開關，可讓
使用者迅速開啟／關閉系統、重設系統，或清除 CMOS 值。
電源開關
電源開關可讓使用者迅
(PWRBTN)
速開啟／關閉系統。
Power
（請參閱第 1 頁或第 2
頁，編號 19）
重設開關
重設開關可讓使用者迅
(RSTBTN)
速重設系統。
Reset
（請參閱第 1 頁或第 2
頁，編號 20）
清除 CMOS 開關
清除 CMOS 開關可讓
(CLRCBTN)
使用者迅速清除 CMOS
（請參閱第 1 頁或第 2
值。
頁，編號 14）
此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。
BIOS 選擇開關
BIOS 選擇開關 可讓系統以
(BIOS_SEL1)
BIOS A 或 BIOS B 開機。
（請參閱第 1 頁或第 2
頁，編號 18)
AB
本主機板設有兩個板載 BIOS 晶片，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_B)，
可增進系統安全及穩定性。一般而言，系統會以主 BIOS 運作。然而，若主 BIOS 損
毀或損壞，僅需將 BIOS 選擇開關扳至「B」，備用 BIOS 便會接管下一次的系統開機
作業。之後再使用 UEFI 設定公用程式內的「安全備份 UEFI
」 ，將 BIOS 檔案內的工
作複本複製到主 B
IOS 內，以確保系統正常運作。為了安全的緣故，使用者無法手動
更新備份 BIOS。使用者可參考 B
IOS LED (BIOS_A_LED 或 BIOS_B_LED)，辨識目前
正啟動哪一個 B
IOS。
