ASRock Z87 Extreme6__ac: 1 Pendahuluan
1 Pendahuluan: ASRock Z87 Extreme6__ac
178
Bahasa Indonesia
1 Pendahuluan
Terima kasih telah membeli motherboard ASRock Z87 Extreme6/ac / Z87 Extreme6,
yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan
dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain
canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi
dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat
perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa
pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard
ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda
gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs
web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
• Motherboard ASRock Z87 Extreme6/ac / Z87 Extreme6 (Bentuk dan Ukuran ATX)
• Panduan Ringkas ASRock Z87 Extreme6/ac / Z87 Extreme6
• CD Dukungan ASRock Z87 Extreme6/ac / Z87 Extreme6
• 6 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
• 1 x Kartu ASRock SLI_Bridge_2S
• 1 x USB 3.0 Panel Panel dengan 2,5” Rak HDD/SSD
• 4 x Sekrup HDD
• 6 x Sekrup Chassis
• 1 x Braket USB 3.0 Belakang
• 1 x Antena ASRock WiFi 2,4/5GHz (hanya untuk Z87 Extreme6/ac)
• 2 x Kabel Antena SMA Wi-Fi (hanya untuk Z87 Extreme6/ac)
179
Bahasa Indonesia
Z87 Extreme6/ac / Z87 Extreme6
1.2 Spesikasi
Platform
• Bentuk dan Ukuran ATX
• Desain Premium Gold Capacitor (100% Kapasitor Polimer
Konduktif berkualitas tinggi buatan Jepang)
A-Style
• Home Cloud
• WiFi 802.11ac (hanya untuk Z87 Extreme6/ac)
TM
• Purity Sound
• HDMI-In
TM
CPU
• Soket LGA1150 untuk mendukung Prosesor Gen Intel® Core
Generasi Ke-4
• Desain Digi Power
• Desain 12 Fase Daya
• DSM (Dual-Stack MOSFET)
®
• Mendukung Teknologi Intel
Turbo Boost 2.0
®
• Mendukung Intel
K-Series unlocked CPU yang mendukung
ASRock BCLK Full-range Overclocking
®
Chipset
• Intel
Z87
Memori
• Teknologi Memori DDR3 Kanal Ganda
• 4 x Slot DDR3 DIMM
• Mendukung DDR3 2933+(OC)/2800(OC)/2400(OC)/2133
(OC)/1866(OC)/1600/1333/1066 non-ECC, memori tanpa buer
• Kapasitas maksimum memori sistem: 32GB (lihat
PERHATIAN)
®
• Mendukung Intel
Extreme Memory Prole (XMP)1.3/1.2
• Slot Bebas Distorsi
Slot Ekspansi
• 3 x Slot PCI Express 3.0 x16 (PCIE2/PCIE3/PCIE4: satu pada
x16 (PCIE2); dua pada x8 (PCIE2) / x8 (PCIE3); tiga pada x8
(PCIE2) / x4 (PCIE3) / x4 (PCIE4))
• 1 slot PCI Express 2.0 x1
• 2 x Slot PCI
• 1 x Slot mini-PCI Express
TM
TM
• Mendukung AMD Quad CrossFireX
, 3-Way CrossFireX
,
TM
dan CrossFireX
TM
TM
• Mendukung NVIDIA® Quad SLI
dan SLI
180
Bahasa Indonesia
Gras
• Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
TM
Encode1, Intel® InTru
3D, Teknologi Intel® Clear Video HD,
TM
Intel® Insider
, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Tiga pilihan output VGA: DVI-I, HDMI, dan DisplayPort
• Mendukung Tiga Monitor
• Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 4K × 2K (4096x2304) @ 24Hz
• Mendukung DVI-I dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung DisplayPort dengan resolusi maksimum hingga
4K × 2K (4096x2304) @ 24Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
• Mendukung fungsi HDCP dengan port DVI-I, HDMI, dan
DisplayPort
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) / HD-
DVD dengan port DVI-I, HDMI, dan DisplayPort
Audio
• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC1150 Audio Codec)
• Mendukung audio Blu-ray premium
• Mendukung Purity Sound™
- 115dB SNR DAC dengan amplier diferensial
- TI® NE5532 Premium Headset Amplier (mendukung
headset hingga 600 Ohm)
- Teknologi Direct Drive
- Penutup pelindung EMI
- Pelindung terisolasi PCB
•
Mendukung DTS Connect
181
Bahasa Indonesia
Z87 Extreme6/ac / Z87 Extreme6
LAN
• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
• Mendukung Intel® Remote Wake Technology (pada Intel®
I217V)
• Mendukung Wake-On-LAN
• Mendukung LAN Ganda dengan Teaming
• Mendukung Energy Ecient Ethernet 802.3az
• Mendukung PXE
LAN Nirkabel
• Mendukung IEEE 802.11a/b/g/n/ac
(hanya untuk
• Mendukung Dual-Band (2,4/5 GHz)
Z87 Extreme6/
• Mendukung sambungan nirkabel berkecepatan tinggi hingga
ac)
867Mbps
• 2 antena untuk mendukung teknologi ragam industri 2
(Transmisi) x 2 (Terima)
• Mendukung Bluetooth 4.0 / 3.0 + Kecepatan tinggi kelas II
Panel I/O
• 1 x Port Mouse/Keyboard PS/2
Belakang
• 1 x Port DVI-I
• 1 x Port HDMI-Out
• 1 x Port HDMI-In
• 1 x DisplayPort
• 1 x Port SPDIF Out Optik
• 1 x Konektor eSATA
• 2 x Port USB 2.0
• 4 x Port USB 3.0 (Hub ASMedia)
• 2 Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED
LED)
• 1 x Clear CMOS Switch
• Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
182
Bahasa Indonesia
Penyimpanan
• 6 x Konektor SATA3 6,0 Gb/s dengan Intel® Z87, mendukung
RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage
Technology 12, dan Intel Smart Response Technology), NCQ,
AHCI, dan “Hot Plug”
• 4 x Konektor SATA3 6,0 Gb/s dengan ASMedia ASM1061,
mendukung fungsi NCQ, AHCI, dan “Hot Plug” (konektor
SATA3_A4 digunakan bersama port eSATA)
• 1 x konektor eSATA dengan ASMedia ASM1061, mendukung
fungsi NCQ, AHCI, “Hot Plug”, dan Pengganda Port.
Konektor
• 1 x Header IR
• 1 x Header port COM
• 1 x Kepala LED daya
• 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
• 3 x Konektor kipas chassis (1 x 4-pin, 2 x 3-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
• 1 x Konektor daya 12V 8 pin (Konektor Daya dengan
Kerapatan Tinggi)
• 1 x Konektor daya SLI/XFire
• 1 x Konektor audio panel depan
• 2 x Header USB 2.0 (mendukung 4 port USB 2.0)
• 1 x USB 2.0 Vertikal Tipe A
• 2 x Header USB 3.0 (mendukung 4 port USB 3.0)
• 1 x Dr. Debug disertai LED
• 1 x Tombol Daya disertai LED
• 1 x Tombol Atur Ulang disertai LED
Fitur BIOS
• 2 x 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa (1 x Main BIOS dan 1 x BIOS Cadangan)
• Mendukung Teknologi Pencadangan Aman UEFI
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
Dukungan CD
• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar
Google Chrome, Start8, MeshCentral, Splashtop Streamer
183
Bahasa Indonesia
Z87 Extreme6/ac / Z87 Extreme6
Perangkat
• Sensor Suhu CPU/Chassis
Keras
• Takometer CPU/Chassis/Kipas Daya
• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis
• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7 64-
bit
Sertikasi
• FCC, CE, WHQL
• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan
pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking
pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat
mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi
tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena
overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan
digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-
bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk
memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
184
Bahasa Indonesia

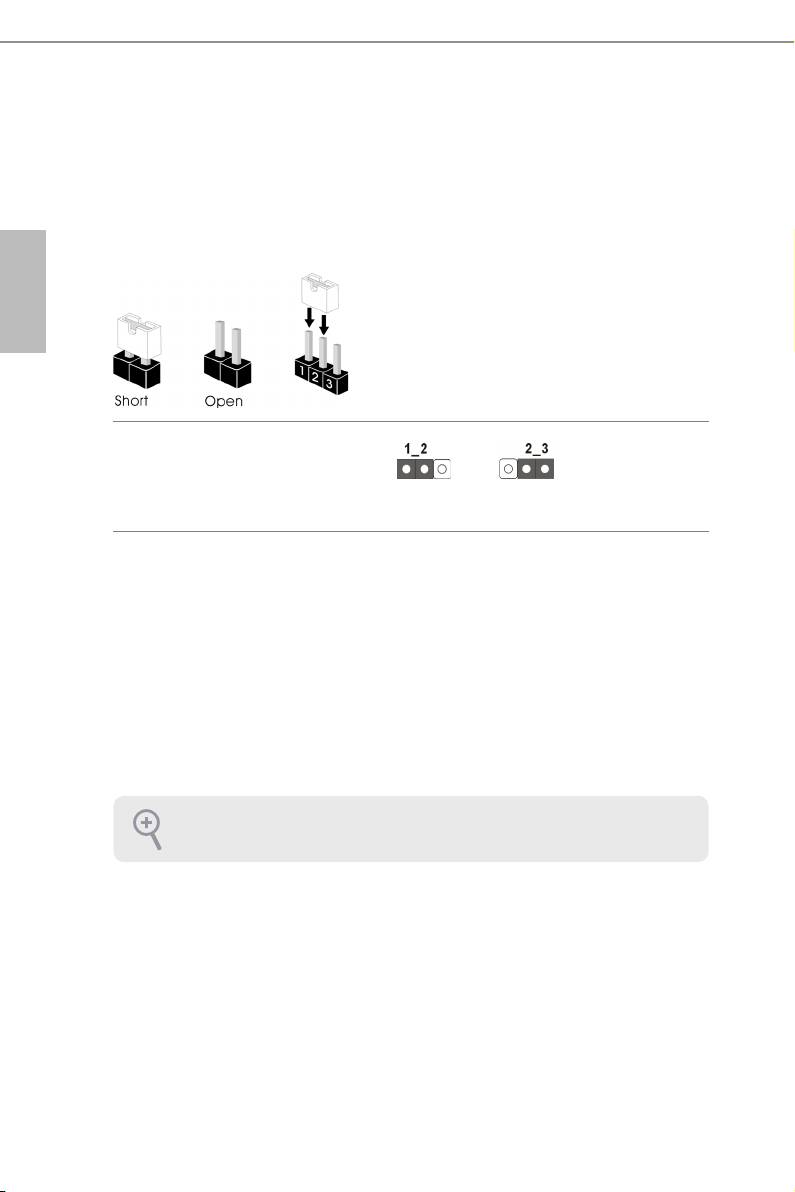

1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan
pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan
pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni
pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
Clear CMOS Jumper
(CLRCMOS1)
Default
Clear CMOS
(lihat hal.1 atau hal.2, No. 14)
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda
meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-
update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-
CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan
dikosongkan hanya jika baterai CMOS dikeluarkan.
Switch Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
185
Bahasa Indonesia
Z87 Extreme6/ac / Z87 Extreme6

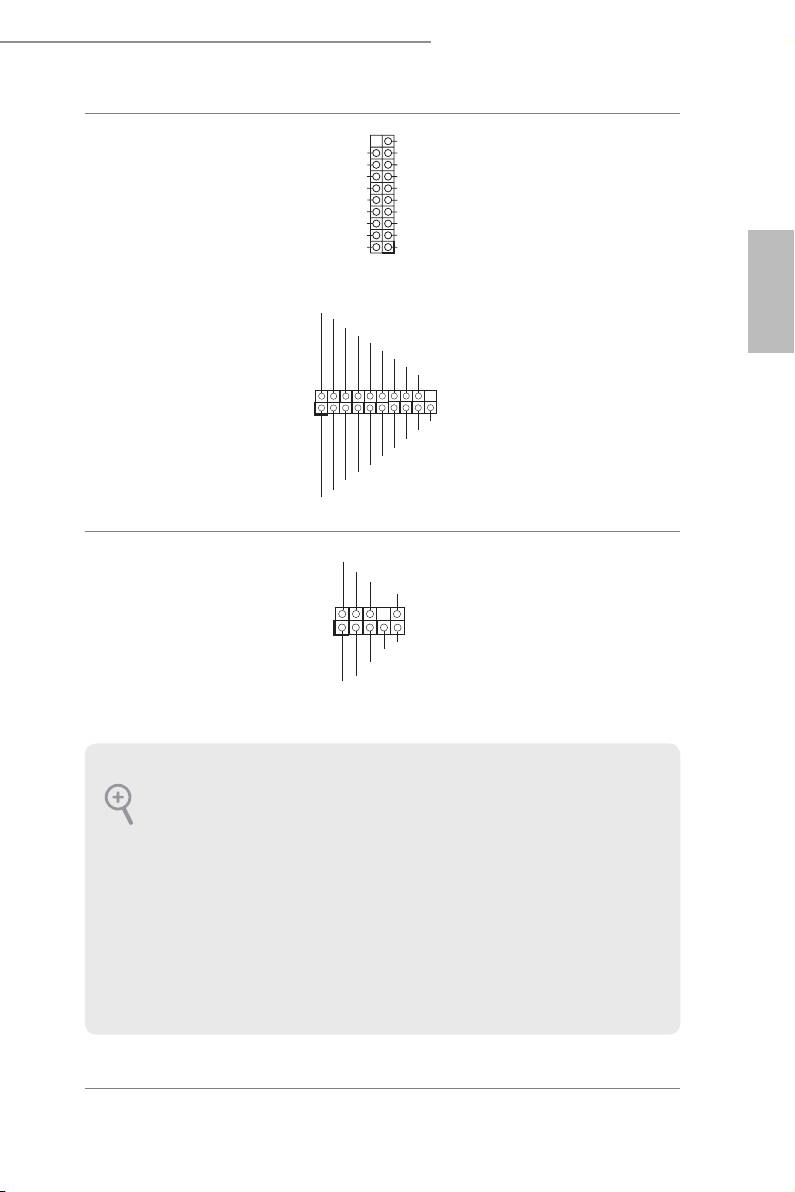

1.4 Header dan Konektor Onboard
PLED+
Header Panel Sistem
Sambungkan switch
PLED-
PWRBTN#
(PANEL1 9-pin)
GND
daya, atur ulang
(lihat hal.1 atau hal.2, No. 21)
indikator status
sistem dan switch
R ESET#
GND
daya pada chassis
HDLED-
HDLED+
ke header tersebut
berdasarkan penetapan
pin di bawah ini.
Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
1
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper
pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor
akan mengakibatkan kerusakan permanen pada motherboard.
GND
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk
mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan
ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem
sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan
mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila
hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.
186
Bahasa Indonesia

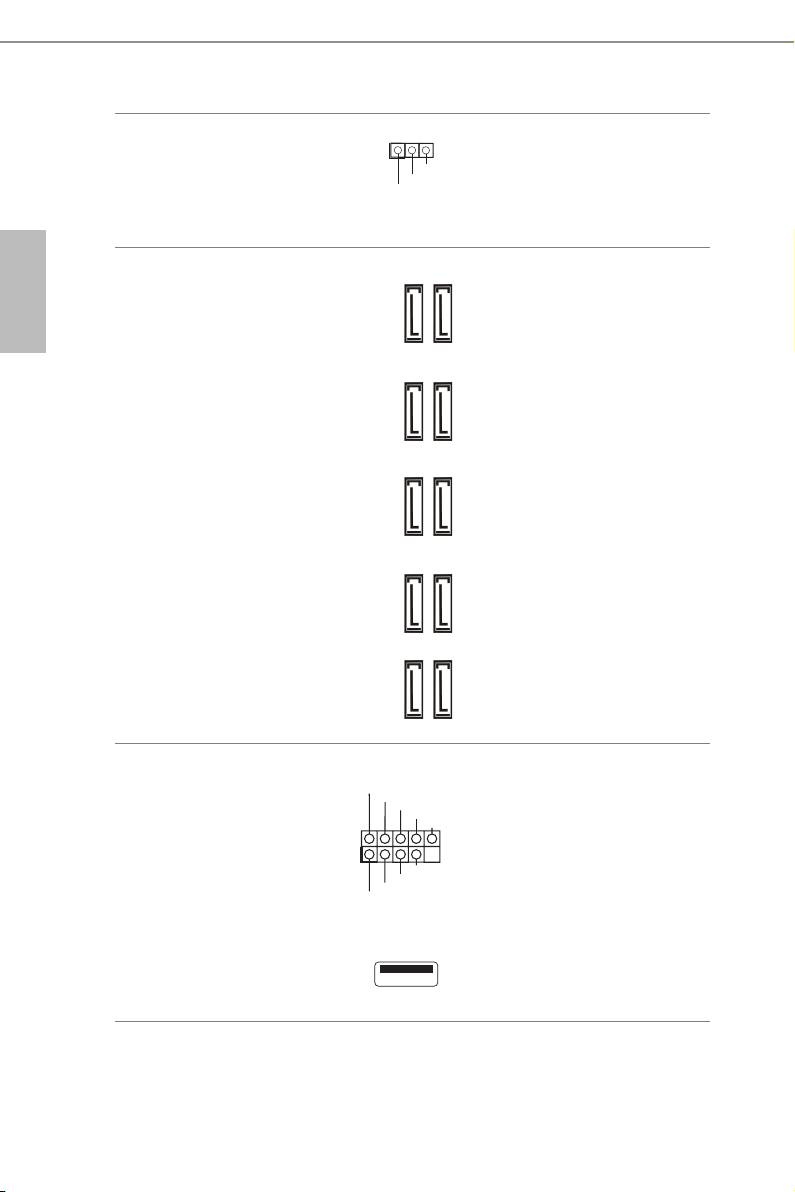

Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke header ini
(lihat hal.1 atau hal.2, No. 16)
untuk
menunjukkan
status daya sistem.
Konektor Serial ATA3
Kesepuluh konektor
(SATA3_0_1:
SATA3 ini mendukung
lihat hal.1 atau hal.2, No. 11)
kabel data SATA untuk
(SATA3_2_3:
perangkat penyimpanan
lihat hal.1 atau hal.2, No. 12)
internal dengan
(SATA3_4_5:
kecepatan transfer
lihat hal.1 atau hal.2, No. 13)
data hingga 6,0 Gb/s.
(SATA3_A1_A2:
Jika port eSATA pada
lihat hal.1 atau hal.2, No. 10)
I/O belakang telah
(SATA3_A3_A4:
tersambung, maka
lihat hal.1 atau hal.2, No. 9)
SATA3_A4 internal
tidak akan berfungsi.
Untuk meminimalkan
waktu boot, gunakan
port Intel® Z87 SATA
(SATA3_0) untuk
perangkat Anda yang
dapat di-boot.
Header USB 2.0
Selain empat port
(USB2_3 9-pin)
USB 2.0 pada panel
(lihat hal.1 atau hal.2, No. 23)
I/O, terdapat tiga
(USB4_5 9-pin)
header dan satu port
(lihat hal.1 atau hal.2, No. 24)
pada motherboard
ini. Masing-masing
header USB 2.0 dapat
mendukung dua port.
(USB6)
(lihat hal.1 atau hal.2, No. 22)
1
PLED-
PLED+
PLED+
SATA3_A3_A4SATA3_A1_A2
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
187
Bahasa Indonesia
Z87 Extreme6/ac / Z87 Extreme6
VbusVbus
Header USB 3.0
Selain empat port USB
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
(USB3_4_5 19-pin)
3.0 pada panel I/O,
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
(lihat hal.1 atau hal.2, No. 8)
terdapat dua header
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
pada motherboard
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
ini. Masing-masing
IntA_PA_D+
Dummy
1
header USB 3.0 dapat
mendukung dua port.
(USB3_6_7 19-pin)
(lihat hal.1 atau hal.2, No. 25)
Header Audio Panel Depan
Header ini untuk
(HD_AUDIO1 9-pin)
menyambungkan
(lihat hal.1 atau hal.2, No. 28)
perangkat audio ke
panel audio depan.
1
ID
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus
mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini
dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan
melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel (Panel
kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Perekaman).
188
Bahasa Indonesia
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal.1 atau hal.2, No. 15)
Konektor Kipas Chassis dan
Sambungkan kabel
Daya
kipas ke konektor
(CHA_FAN1 4-pin)
kipas, lalu cocokkan
FAN_SPEED
(lihat hal.1 atau hal.2, No. 17)
kabel hitam dengan pin
ground.
(CHA_FAN2 3-pin)
(lihat hal.1 atau hal.2, No. 31)
(CHA_FAN3 3-pin)
(lihat hal.1 atau hal.2, No. 30)
(PWR_FAN1 3-pin)
(lihat hal.1 atau hal.2, No. 1)
Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal.1 atau hal.2, No. 3)
kipas CPU 4-Pin
(Kipas Hening). Jika
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal.1 atau hal.2, No. 4)
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
Motherboard ini
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal.1 atau hal.2, No. 7)
daya ATX 24-pin.
Untuk menggunakan
catu daya ATX 20-pin,
pasang bersama Pin 1
dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal.1 atau hal.2, No. 2)
daya ATX 12V 8-pin.
Untuk menggunakan
catu daya ATX 4-pin,
pasang bersama Pin 1
dan Pin 5.
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
FAN_SPEED
GND
+ 12V
CHA_ FA
N_SPEED
GND
+
12V
FAN_SPEED
FAN_SPEED
+12V
GN D
FA
N_SPEED_CONTROL
4
3
2
1
4
1
8
12
24
1
13
5
1
+5V
DUMMY
DUMMY
SPEAKER
189
Bahasa Indonesia
Z87 Extreme6/ac / Z87 Extreme6
Konektor Daya SLI/XFIRE
Sambungkan konektor
(4-pin SLI/XFIRE_PWR1)
ini dengan konektor
(lihat hal.1 atau hal.2, No. 26)
daya hard disk bila dua
kartu gras terpasang
pada motherboard ini.
IRTX
Header Modul Inframerah
+5VSB
Header ini mendukung modul
DUMMY
(IR1 5-pin)
transmisi nirkabel opsional dan
(lihat hal.1 atau hal.2, No. 29)
menerima modul inframerah.
1
GND
IRRX
RRXD1
Header Port Seri
DDTR#1
Header COM1 ini
DDSR#1
CCTS#1
(COM1 9-pin)
mendukung modul port
(lihat hal.1 atau hal.2, No. 27)
seri.
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1
190
Bahasa Indonesia
1.5 Tombol Pintar
Motherboard ini dilengkapi tiga tombol pintar: Tombol Daya, Tombol Atur Ulang,
dan Tombol Clear CMOS, yang memungkinkan pengguna menghidupkan/mematikan
sistem, mengatur ulang sistem, atau menghapus nilai CMOS dengan cepat.
Tombol Daya
Tombol Daya
Power
(PWRBTN)
memungkinkan
(lihat hal.1 atau hal.2, No. 19)
pengguna
menghidupkan/
mematikan sistem
dengan cepat.
Tombol Atur Ulang
Tombol Atur Ulang
(RSTBTN)
Reset
memungkinkan
(lihat hal.1 atau hal.2, No. 20)
pengguna mengatur
ulang sistem dengan
cepat.
Tombol Clear CMOS
Tombol Clear CMOS
(CLRCBTN)
memungkinkan
(lihat hal.1 atau hal.2, No. 14)
pengguna menghapus
nilai CMOS dengan
cepat.
Fungsi ini dapat digunakan hanya bila Anda mematikan komputer dan melepas catu daya.
Tombol Pilihan BIOS
Tombol Pilihan BIOS
(BIOS_SEL1)
memungkinkan sistem
(lihat hal.1 atau hal.2 No. 18)
menjalankan boot dari BIOS A
atau BIOS B.
AB
Motherboard ini memiliki dua chip BIOS, BIOS utama (BIOS_A), dan BIOS cadangan
(BIOS_B) yang akan menyempurnakan keamanan dan stabilitas sistem. Biasanya, sistem
akan bekerja pada BIOS utama. Namun demikian, jika BIOS utama korup atau rusak, balik
Tombol Pilihan BIOS ke "B", lalu BIOS cadangan akan mengambil alih pada boot sistem
berikutnya. Setelah itu, gunakan "UEFI Cadangan Aman" pada Utilitas Kongurasi UEFI
untuk menggandakan salinan kerja le BIOS ke BIOS utama guna memastikan pengoperasian
sistem yang normal. Demi keamanan, pengguna tidak dapat memperbarui pencadangan BIOS
secara manual. Pengguna dapat merujuk ke LED BIOS (BIOS_A_LED atau BIOS_B_LED)
untuk mengidentikasikan BIOS yang saat itu diaktian.
Contact Information
If you need to contact ASRock or want to know more about ASRock, you’re welcome
to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer
for further information. For technical questions, please submit a support request
form at http://www.asrock.com/support/tsd.asp
ASRock Incorporation
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 3151
6604 LV Wijchen
e Netherlands
Phone: +31-24-345-44-33
Fax: +31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone: +1-909-590-8308
Fax: +1-909-590-1026
EC-Declaration of Conformity
For the following equipment:
Motherboard
(Product Name)
Z87 Extreme6/ac / Z87 Extreme6 / ASRock
(Model Designation / Trade Name)
ASRock Incorporation
(Manufacturer Name)
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.)
(Manufacturer Address)
is herewith conrmed to comply with the requirements set out in the Council
Directive on the Approximation of the Laws of the Member States relating to
Electromagnetic Compatibility Directive (2004/108/EC) and Safety Directive (2006/95/
EC), the following standards are applied:
☑
EN 55022: 2006+A1:2007
☑
EN 61000-3-2: 2009
☑
EN 61000-3-3: 2008
☑
EN 55024: 1998 + A1:2001 + A2:2003
IEC 61000-4-2: 2008;
IEC 61000-4-3: 2010; IEC 61000-4-4: 2010;
IEC 61000-4-5: 2005; IEC 61000-4-6: 2008;
IEC 61000-4-8: 2009; IEC 61000-4-11: 2004;
☑
EN 60950-1: 2005 + A1:2009
IEC 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011
e following manufacturer / importer or authorized representative established within
the EUT is responsible for this declaration:
ASRock EUROPE B.V.
(Company Name)
Bijsterhuizen 3151 6604 LV Wijchen e Netherlands
(Company Address)
Person responsible for making this declaration:
(Name, Surname)
A.V.P
(Position / Title)
May 10, 2013
(Date)
P/N: 15G06X627000AK V1.0
