ASRock Z75 Pro3 – страница 7

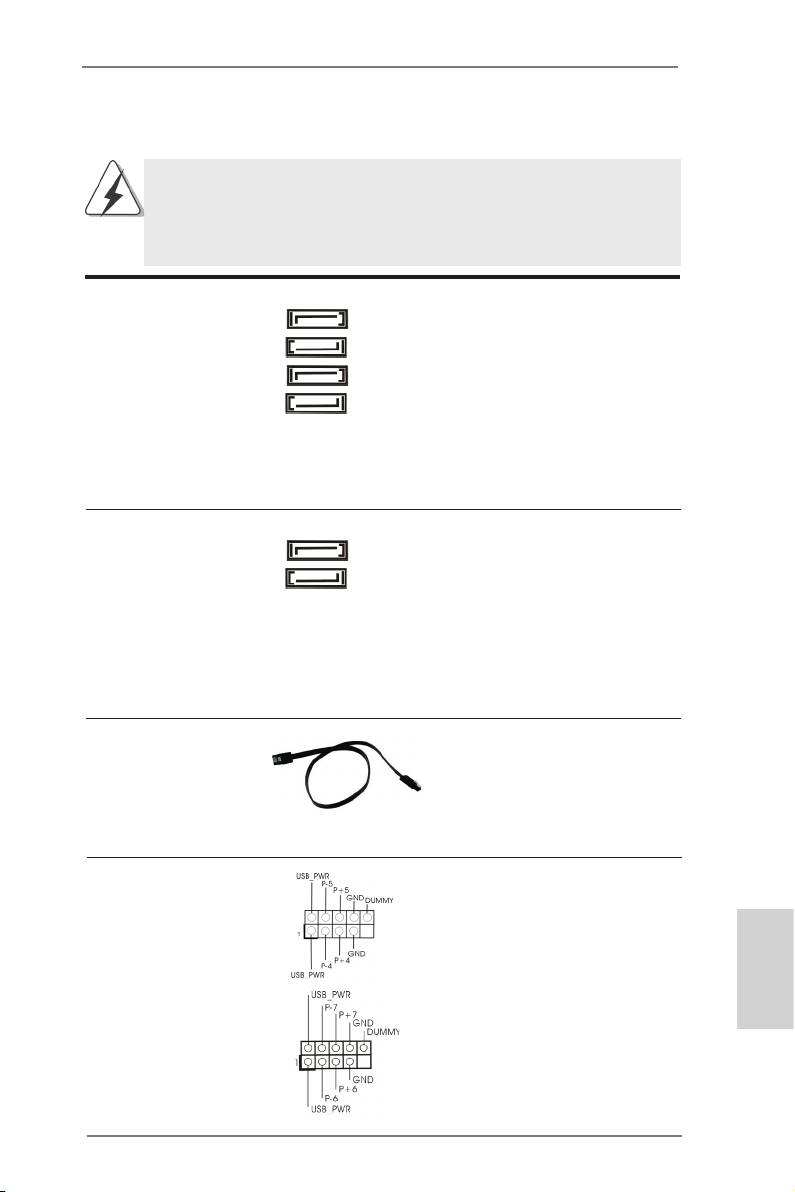

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

SATA2_2

(SATA2_2: bkz. s.2, No. 14)

konektör, dahili depolama

SATA2_3

(SATA2_3: bkz. s.2, No. 15)

cihazları için SATA veri

(SATA2_4: bkz. s.2, No. 16)

SATA2_4

kablolarını destekler. Geçerli

(SATA2_5: bkz. s.2, No. 17)

SATA2 arayüzü 3,0 Gb/sn veri

SATA2_5

aktarım hızına izin verir.

Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)

SATA3_1

(SATA3_0: bkz. s.2, No. 15)

konektör, dahili depolama

(SATA3_1: bkz. s.2, No. 16)

cihazları için SATA veri

SATA3_0

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

(9-pinli USB4_5)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 22)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB6_7)

(bkz. s.2 No. 23)

Türkçe

(9-pinli USB8_9)

U SB_PWR

P-9

(bkz. s.2 No. 24)

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

121

ASRock Z75 Pro3 Motherboard

1.2 설명서

플랫폼 - ATX 폼 팩터 : 12.0” x 7.6”, 30.5 x 19.3 cm

- 완전 고체 축전지 디자인

®

TM

CPU - LGA1155 패키지에서 3 세대 및 2 세대 Intel

Core

i7 / i5 /

i3 을 지원합니다

- Digi 전원 설계

- 4 + 1 전원 위상 디자인

®

- Intel

Turbo Boost 2.0 기술 지원

- K- 시리즈 잠금 해제 CPU 지원

- 하이퍼 - 스레딩 기술 지원 ( 주의 1 참조 )

®

®

- Intel

Ivy Bridge CPU 에서 Intel

Rapid Start 기술과 Smart

Connect 기술을 지원합니다

®

칩셋 - Intel

Z75

메모리 - 듀얼 채널 메모리 기술 지원 ( 주의 2 참조 )

- DDR3 DIMM 슬롯 4 개

- DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/

1066 비 -ECC, 언버퍼드 메모리를 지원

- 최대 시스템 메모리 용량 : 32GB ( 주의 3 참조 )

®

- Intel

익스트림 메모리 프로파일 (XMP)1.3/1.2 지원

확장 슬롯 - 1 x PCI Express 3.0 x16 슬롯(PCIE2 : x16 모드) (주의 4 참조 )

®

* PCIE 3.0 은 Intel

Ivy Bridge CPU 에서만 지원됩니다 .

®

Intel

Sandy Bridge CPU 는 PCIE 2.0 만 지원합니다 .

- 1 개의 PCI Express 2.0 x16 슬롯 (PCIE3 : x4 모드 )

- 1 개의 PCI Express 2.0 x1 슬롯

- 2 개의 PCI 슬롯

TM

TM

- AMD Quad CrossFireX

및 CrossFireX

지원

®

온보드 VGA * Intel

HD Graphics 내장 비주얼 및 VGA 출력은 GPU 통합된

프로세서의 경우에만 지원됩니다 .

®

®

- Intel

HD 그래픽 내장 비주얼 프로그램 : Intel

Quick Sync

®

TM

®

Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Intel

Ivy Bridge CPU를 탑재한 DirectX 11, Pixel Shader 5.0.

한 국 어

®

Intel

Sandy Bridge CPU 를 탑재한 DirectX 10.1, Pixel

Shader 4.1

- 최대 공유 메모리 1760MB ( 주의 5 참조 )

- 더블 VGA 수출 : HDMI 와 D-Sub 포트 독립 디스플레이 컨

트롤러를 지원

- 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 1.4a 지원

- 최대 해상도 2048x1536 @ 75Hz 까지 D-Sub 지원

- 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color)(12bpc),

128

ASRock Z75 Pro3 Motherboard

xvYCC, HBR( 고비트율 오디오 ), HDMI 지원

(HDMI 호환 모니터 필요 ) ( 주의 6 참조 )

- HDMI 포트를 이용한 HDCP 기능 지원

- HDMI 포트를 이용한 1080p Blu-ray (BD) / HD-DVD 재생을

지원

오디오 - 7.1 CH HD Audio 목록 보호 (Realtek ALC892 Audio Codec)

- Premium Blu-ray 오디오 지원

랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 웨이크 - 온 - 랜 지원

- LAN 케이블 감지 지원

- 절전형 이더넷 802.3az 지원

- PXE 지원

후면판 I/O I/O Panel

- 1 개 PS/2 키보드 포트

- 1 개의 D-Sub 포트

- 1 개의 HDMI

- 4 개디폴트 USB 2.0 포트

- 2 개디폴트 USB 3.0 포트

- 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45

LAN 포트

- 오디오 잭 : 측면 스피커 / 후방 스피커 / 중앙 / 저음 / 라인

인 / 전방 스피커 / 마이크 ( 주의 7 참조 )

SATA3 - SATA3 6.0Gb/s 커넥터 2 개 , 하드웨어 RAID (RAID 0,

RAID 1, RAID 5, RAID 10 및 Intel Rapid Storage), NCQ,

AHCI 및 Hot Plug

( 핫플러그 ) 기능 지원

USB 3.0 - 에 의한 후면 패널 USB 3.0 포트 2 개 , 최고 5Gb/s 의 USB

1.0/2.0/3.0 지원

- 에 의한 전면 패널 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ),

최고 5Gb/s 의 USB 1.0/2.0/3.0 지원

온보드 헤더 - 4 개 의 SATA2 3.0Gb/s 커넥터 , RAID (RAID 0, RAID 1,

및 커넥터 RAID 5, RAID 10 및 Intel Rapid Storage) 기능지원 , NCQ,

AHCI 및“핫 플러그”기 능지원

- 2 개 의 SATA3 6.0Gb/s 커넥터

- 적외선 모듈 헤더 1 개

- 소비자용 적외선 모듈 헤더 1 개

- COM 포트 헤더 1 개

- HDMI_SPDIF 헤더 1 개

한 국 어

- 전원 LED 헤더 1 개

- CPU/ 섀시 / 전원 팬 커넥터

- 24 핀 ATX 전원 헤더

129

ASRock Z75 Pro3 Motherboard

- 8 핀 ATX 12V 파워 콘넥터

- 전면부 오디오 콘넥터

- USB 2.0 헤더 3 개 (6 개의 추가 USB 2.0 포트를 지원하는헤더

2 개 )

- USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는헤더

2 개 )

BIOS - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

- “플러그 앤 플레이” 지원

- ACPI 1.1 웨이크 - 업 이벤트와의 호환

- 점퍼 프리 지원

- SMBIOS 2.3.1 지원

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 전압 멀

티 조절

지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink

MediaEspresso 6.5 평가판

특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 8 참조 )

- ASRock Instant Boot

- ASRock Instant Flash

( 주의 9 참조 )

- ASRock APP Charger ( 주의 10 참조 )

- ASRock XFast USB ( 주의 11 참조 )

- ASRock XFast LAN ( 주의 12 참조 )

- ASRock XFast RAM ( 주의 13 참조 )

- ASRock Crashless BIOS ( 주의 14 참조 )

- ASRock OMG (Online Management Guard) ( 주의 15 참조 )

- Lucid Virtu Universal MVP ( 주의 16 참조 )

* Lucid Virtu Universal MVP 는 GPU 통합된 프로세서의 경

우에만 지원됩니다 .

- ASRock On/Off Play 기술 ( 주의 17 참조 )

- 하이드브리 부스터 :

- CPU 주파수의 단계적인 조절 ( 주의 18 참조 )

- ASRock U-COP ( 주의 19 참조 )

- B.F.G..(Boot Failure Guard)

- 콤보 쿨러 옵션 (C.C.O.) ( 주의 20 참조 )

- 굿나잇 LED

한 국 어

하드웨어 모니터 - CPU 온도 감지

- 마더보드 온도 감지

- CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전

속도계

- CPU 저소음 팬 (CPU 온도에 의한 섀시 팬속도 자동 조정가능 )

130

ASRock Z75 Pro3 Motherboard

- CPU/ 섀시 팬 멀티스피드 컨트롤

- 전압 감시 기능 : +12V,+5V,+3.3V,Vcore

®

TM

TM

OS - 마이크로 소프트 Windows

7/7 64 비트 /Vista

/Vista

64

비트 / XP/XP 64 비트 와 호환 ( 주의 21 참조 )

인증서 - FCC, CE, WHQL

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )

( 주의 22 참조 )

* 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com

경고

오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적

용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이따

른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시

스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스로

위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손

상에 대해서 책임이 없습니다 .

주의 !

1. 하이퍼 - 스레딩 기술의 셋팅에 대하여는 지원 CD 의 사용자 매뉴얼의 51 페이

지를참고하세요 .

2. 이 마더보드는 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 메모리 기술을

구현하기 전에 올바른 설치를 위하여 17 쪽에 있는 메모리 모듈 설치 안내를읽

으십시오 .

®

™

3. 운영 체제 한계 때문에 Windows

7 / Vista

/ XP 에서 시스템 용도로 예약된

®

실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows

OS

®

의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows

에서 사용할 수 없는 메모리를 이용할 수 있습니다 .

4.

PCIE2 슬롯은 최대 3 세대 속도까지 지원합니다 . PCI Express 를 3G 속도로

실행하려면 Ivy Bridge CPU 를 설치해야 합니다 . Sandy Bridge CPU 를 설치

하면 PCI Express 는 PCI Express 2G 속도로만 실행됩니다 .

5. 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메모리의 크

®

기에 대하여 , Intel

의 웹사이트를 방문하여 최신 정보를 받으십시요 .

®

6. xvYCC 및 딥 컬러는 Windows

7 64-bit / 7 에서만 지원됩니다 . 딥컬러모드는

디스플레이가 EDID 에서 12bpc 를 지원할 경우에만 사용됩니다 . HBR 은

®

TM

TM

Windows

7 64-bit / 7 / Vista

64-bit / Vista

에서만 지원됩니다 .

7. 본 마더보드는 마이크 입력에 대해서 스테레오와 모노 모드 둘 다 지원합니다 .

본 마더보드는 오디오 출력에 대해서 2 채널 , 4 채널 , 6 채널 및 8 채널 모드를

지원합니다 . 올바른 연결을 위해 3 쪽에 나온 표를확인하십시오 .

8. AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한

인터페이스로 다른 시스템 기능을 미세 조정하는 일체형 도구로서 ,

한 국 어

여기에는 하드웨어 모니터 , 팬 컨트롤 , 오버클로킹 , OC DNA, IES

등이 포함되어 있습니다 . 하드웨어 모니터는 시스템의 주요 값을 표

시합니다 . 팬 컨트롤은 조정하려는 팬 속도와 온도를 표시합니다 . 오

버클로킹에서는 CPU 주파수를 오버클로킹하여 최적의 시스템 성능

으로 조정할 수 있습니다 . OC DNA 에서는 OC 설정을 프로파일로

131

ASRock Z75 Pro3 Motherboard

저장하고 이를 친구와 공유할 수 있습니다 . 그러면 친구가 OS 프

로파일을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있

습니다 . IES (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출

력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하

시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU

(Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하

십시오 . ASRock 웹 사이트 : http://www.asrock.com

9. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입니다 . 이

®

편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows

같은 운영

체제에 들어가지 않고도 시스템 BIOS 를 업데이트할 수 있습니다 . POST 중

에 BIOS 셋업 메뉴에서 <F6> 키를 누르거나 <F2> 키를 누르면이 유틸리티로

ASRock Instant Flash 에 액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB

플래시 드라이브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장

하면 플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하지 않고

도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 . USB 플래시 드라

이브 또는 하드 드라이브는 FAT32/16/12 파일 시스템을 사용해야 합니다 .

10. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜제한된

방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운 솔루션인 ASRock

APP Charger 를 이용하십시오 . APP Charger 드라이버를 설치하기만 하면

아이폰이 컴퓨터를 통해서 훨씬 더 빨리 충전되며 충전 속도도최대 40% 더 빨

라집니다 . ASRock APP Charger 는 많은 Apple 기기를 동시에 빨리 충전할

수 있게 하며 , PC 가 대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전

모드 (S4) 또는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적충전을 지원합니다 .

APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르게 충전할

수 있습니다 .

ASRock 웹사이트 : http://www.asrock.com/Feature/AppCharger/index.asp

11. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치

의 속성에 따라 다를 수 있습니다 .

12. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공합니

다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를 이상적으

로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게임 지연 시간

감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연 시간을 낮출 수있

습니다 . 트래픽 형성 : Youtube HD 비디오를 보면서 동시에 파일을 다운로드

할 수 있습니다 . 데이터의 실시간 분석 : 상태창에서 현재 어떤 데이터 스트림

을 전송 중인지 쉽게 알 수 있습니다 .

13. ASRock XFast RAM 은 AXTU (ASRock Extreme Tuning Utility) 에 포함

®

된 새로운 기능입니다 . Windows

OS 32-bit CPU 에서는 사용할 수 없는 메모

리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의

한 국 어

로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe

Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점

은 SSD 또는 HDD 의 액세스 빈도를줄여 수명을 확장 늘입니다 .

132

ASRock Z75 Pro3 Motherboard

14. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 .

BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock

Crashless BIOS 가 자동으로 BIOS 업데이트 과정을 완료합니다 . BIOS 파일

은 USB 디스크의 루트 디렉토리에 위치해야 합니다 . USB2.0 포트만 이 기능

을 지원합니다 .

15. 관리자는 OMG 를 통해 특정 시간에 인터넷을 금지하거나 인터넷 액세스를 제

약할 수 있습니다 . [ 매일 ], [ 평일 ] 또는 [ 평일 및 주말 ] 에서 선택한 다음 , 다

른 사용자에게 허용된 인터넷 액세스 시작 및 종료 시간을 정할 수 있습니다 .

사용자가 OMG 를 무시하지 못하도록 하기 위해 시스템 시간 수정 권한이 없는

guest 계정이 필요합니다 .

16. VIRTU Universal MVP 에는 동종 최고의 기능을 위해 통합된 GPU 또

는 독립된 GPU 를 가상화하는 Virtu Universal 기술의 기본 기능이 포함

TM

되어 있습니다 . 기능의 저하 없이 시각적 품질을 위해 Virtual Vsync

도 채택했습니다 . HyperFormance 기술의 이점을 추가하여 , VIRTU

Universal MVP 는 CPU, GPU 및 디스플레이 사이의 플로우에서 중복 렌

더링 작업을 지능적으로 줄임으로써 게임 성능을 향상시켰습니다 .

17. ASRock On/Off Play 기술은 사용자가 MP3 플레이어 또는 휴대전화와

같은 이동식 오디오 장치에서 PC 에 이르는 여러 장치에서 고음질 오디오

경험을 즐길 수 있게 하며 PC 가 꺼져 있을 때도 ( 또는 ACPI S5 모드에 있

을 때도 ) 고음질 오디오 경험을 즐길 수 있게 합니다 . 또한 이 마더보드는

사용자에게 가장 편리한 컴퓨팅 환경을 제공하는 무료의 3.5 mm 오디오

케이블 ( 옵션 ) 을 제공합니다 .

18. 본 마더보드는 직접 조절 기능을 제공하지만 , 오버 클러킹을 하는것은 권장되

지 않습니다 . 권장하는 CPU 주파수 외에 다른 주파수를 설정 시에는 시스템이

불안정해지거나 , 메인보드와 CPU 의 불량이 발생 할 수 있으므로 가급적 사용

하지 마십시오 .

19. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로 동작 또는

장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여 PC 시스템을 설치할

때 CPU 와 방열판사이에 그리스를 발라 주셔야 합니다 .

20. 콤보 쿨러 옵션 (C.C.O.) 은 3 개의 다른 CPU 쿨러 타입 , 소켓 LGA 775, LGA

1155 와 LGA 1156 을 채택할 수 있는 유연한 옵션을 제공합니다 . 모든 775 와

1156 CPU 팬을 사용할 수 있는 겻은 아닙니다 .

®

®

21. ASRock XFast RAM 은 Microsoft

Windows

XP / XP 64- 비트 규격에서

®

®

지원되지 않습니다 . Intel

Smart Connect 기술 과 Intel

USB 3.0 포트은

®

®

TM

TM

Microsoft

Windows

Vista

/ Vista

64- 비트 / XP / XP 64- 비트 규격에

서지원되지 않습니다 .

22. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유럽 연합이

완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표준이었습니다 . EuP

에 따르면 , 완제품 시스템의 총 AC 전원은 끄기 모드 상태에서 1.00W 미만이

어야 합니다 . EuP 표준을 충족하려면 EuP 지원 마더보드 및 EuP 지원 전원공

급장치가 필요합니다 . 인텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치

는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기

준을 충족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치

한 국 어

제조업체에 자세한 사항을 문의하시기 바랍니다 .

133

ASRock Z75 Pro3 Motherboard

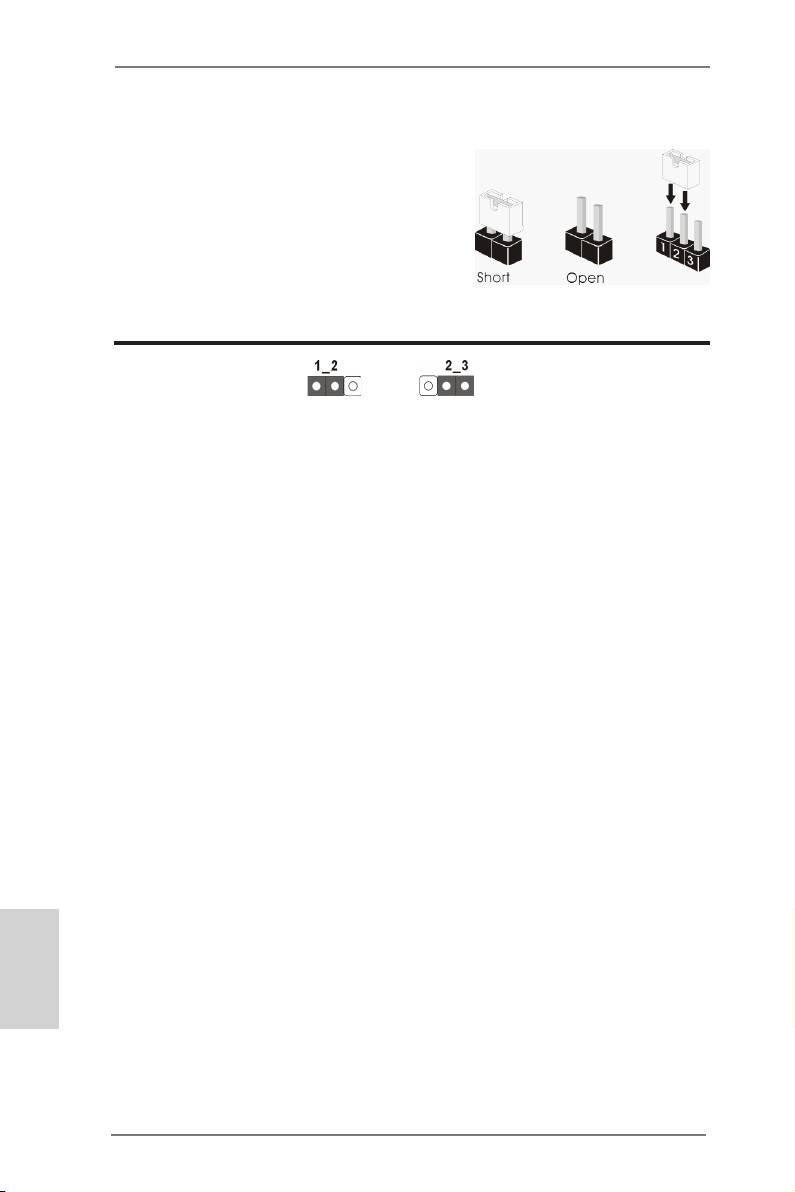

1.3 점퍼 셋팅

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .

점퍼 캡이 핀 위에 있을 때 , 점퍼는

“

쇼트

”

입니다 .

점퍼 캡이 핀 위에 없을 때 점퍼는

“

오픈

”

입니다 .

그림은 3 개의 핀 중 1-2 번 핀이

“

쇼트

”

임을

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을

보여주는 것입니다 .

점퍼 세팅

CMOS 초기화

(CLRCMOS1, 3 핀 점퍼 )

(2 페이지 , 27 번 항목 참조 )

CMOS 삭제기본 설정

참고 :

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .

시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원

공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해

야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프

로파일 , 1394 GUID, MAC 주소가 삭제됩니다 .

한 국 어

134

ASRock Z75 Pro3 Motherboard

1.4 온보드 헤더 및 커넥터

주의 !

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지

마세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니

다 !

시리얼 ATA2 커넥터 4 개의 시리얼 ATA2 (SATA)

(SATA2_2:

커넥터는 내부 저장 장치용

SATA2_2

2 페이지 , 14 번 항목 참조 )

SATA 데이터 케이블을 지원합

SATA2_3

(SATA2_3:

니다 . 커넥터가 내부 기억 장치

SATA2_4

2 페이지 , 15 번 항목 참조 )

용 SATA 케이블을지원합니다 .

SATA2_5

(SATA2_4:

현재의 SATA2 인터페이스는

2 페이지 , 16 번 항목 참조 )

최고 3.0 Gb/s 의 데이터 전송 속

(SATA2_5:

도를 지원합니다 .

2 페이지 , 17 번 항목 참조 )

시리얼 ATA3 커넥터 2 개의 시리얼 ATA3 (SATA3)

(SATA3_0:

커넥터는 내부 저장 장치용

SATA3_1

2 페이지 , 15 번 항목 참조 )

SATA 데이터 케이블을지원합

SATA3_0

(SATA3_1:

니다 . 커넥터가 내부 기억 장치

2 페이지 , 16 번 항목 참조 )

용 SATA 케이블을 지원합니

다 . 현재의 SATA3 인터페이스

는 최고 6.0 Gb/s 의 데이터 전송

속도를 지원합니다 .

시리얼 ATA(SATA) SATA 데이터 케이블의 임의적

데이터 케이블 인 측을 마더보드의 SATA /

( 선택 사양 )

SATA2 / SATA3 하드 디스크

혹은 SATA2 / SATA3 커넥터

에 연결합니다 .

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있

(9 핀 USB4_5)

는 4 개의 기본 USB 2.0 포트외

(2 페이지 , 22 번 항목 참조 )

에도 USB 2.0 헤더가 3 개 있습

니다 . 각각의 USB 2.0 헤더는 2

개의 USB 2.0 포트를 지원할 수

있습니다 .

한 국 어

(9 핀 USB6_7)

(2 페이지 , 23 번 항목 참조 )

135

ASRock Z75 Pro3 Motherboard

(9 핀 USB8_9)

U SB_PWR

(2 페이지 , 24 번 항목 참조 )

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

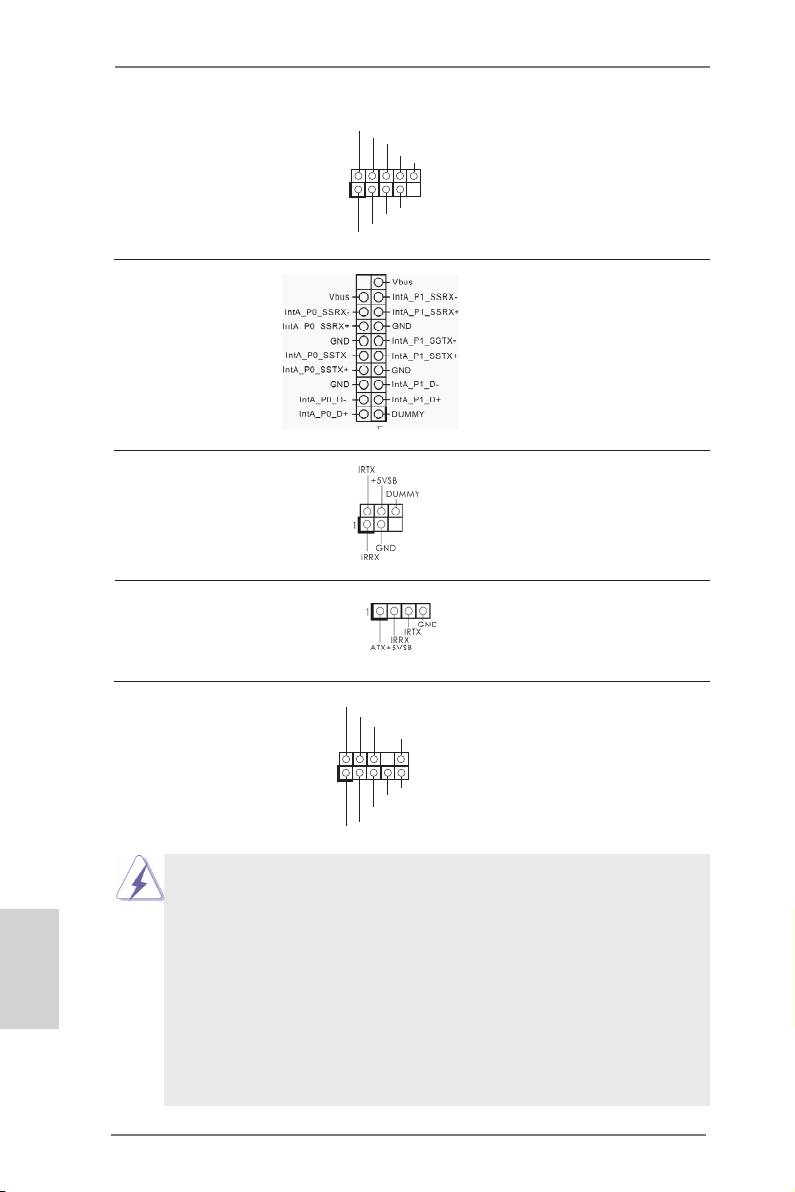

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적

(19 핀 USB3_0_1)

USB 3.0 포트 이외에도 마더보

(2 페이지 , 9 번 항목 참조 )

드에 1 개의 USB 3.0 헤더가 있

습니다 . 이 USB 3.0 헤더는 2 개

의 USB 3.0 포트를 지원할 수 있

습니다 .

적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외

(5 핀 IR1)

선 송수신 모듈을 지원합니다 .

(2 페이지 , 26 번 항목 참조 )

소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기

(4 핀 CIR1)

연결하는 데 사용될

(2 페이지 , 25 번 항목 참조 )

수 있습니다 .

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게

GND

P RESENCE#

(9 핀 HD_AUDIO1)

M IC_RET

조절하고 연결할 수 있는 전면

OUT_RET

(2 페이지 , 30 번 항목 참조 )

오디오 인터페이스 입니다 .

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설

명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

한 국 어

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널의

오디오헤 더에 설치하십시 오 .

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을

OUT2_L 에 연결합 니다 .

C. Ground (GND) 을 Ground (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .

이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .

136

ASRock Z75 Pro3 Motherboard

E. 앞면 마이크 작동 .

®

Windows

XP / XP 64 비트 OS 의 경우 :

“

Mixer

”

( 믹서 ) 와

“

Recorder

”

( 리코더 ) 를 선택한 후

“

Front

Mic

”

( 앞면 마이크 ) 를 선택합니다 .

®

TM

TM

Windows

7 / 7 64 비트 / Vista

/ Vista

64 비트 OS 의 경

우 :

Realtek 제어판에서

“

FrontMic

”

( 앞면 마이크 ) 로 가서

“

Recording Volume

”

( 리코딩 볼륨 ) 을 조정합니다 .

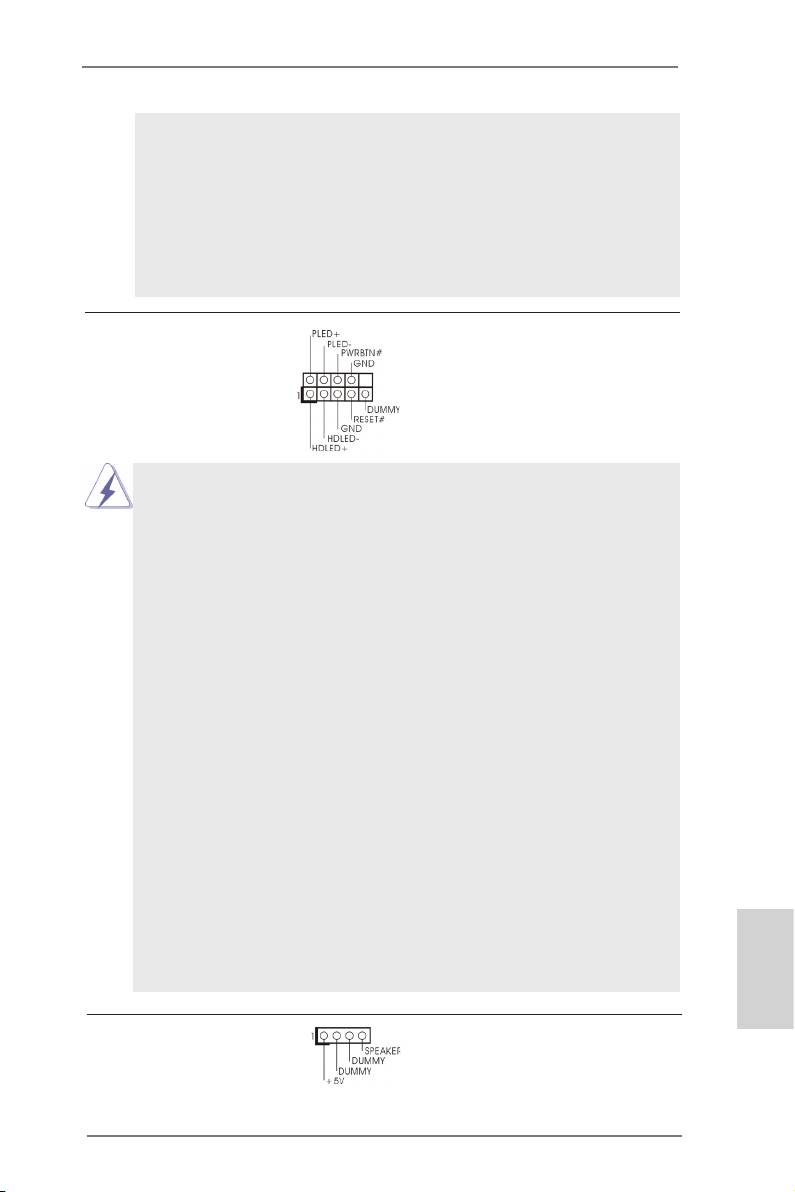

시스템 콘넥터 이 콘넥터는 시스템 전면 패널기

(9 핀 PANEL1)

능을 지원하기 위한 것입니다 .

(2 페이지 , 20 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당

에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

을 기록합니다 .

PWRBTN( 전원 스위치 ):

섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스

템을 끄는방법을 구성할 수 있습니다 .

RESET( 리셋 스위치 ):

섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적

재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

다 .

PLED( 시스템 전원 LED):

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는

LED 가 계속 깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상

태에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이

브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로

전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커

등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때

와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

한 국 어

새시 스피커 헤더

새시 스피커를 이 헤더에 연결하

(4 핀 SPEAKER 1)

십시오 .

(2 페이지 , 18 번 항목 참조 )

137

ASRock Z75 Pro3 Motherboard
