ASRock X79 Extreme4-M: 1. Introduction

®

4. Actuellement, le processeur Intel

Socket 2011 Sandy Bridge-E ne prend

pas en charge le standard PCIE 3.0, mais cette carte-mère est d’ores

et déjà prête à accueillir les équipements PCIE 3.0. Tout dépend de

l’activation du PCIE 3.0 par les processeurs Intel. Veuillez consulter le

site Internet de Intel pour plus d’informations sur les futures mises à jour

et disponibilités des processeurs.

5. Pour l’entrée microphone, cette carte mère supporte les deux modes sté

réo et mono. Pour la sortie audio, cette carte mère supporte les modes

2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

6. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un

qui permet de régler précisément différentes fonctions du système,

via une interface facile à utiliser, incluant Moniteur de périphériques,

Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur

de périphériques, il afche les valeurs principales de votre système.

Dans Contrôle du ventilateur, il afche la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

un prol et les partager avec vos amis. Vos amis pourront alors installer

le prol OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU

ne sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

7. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

®

sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

Français

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de ash. Note que a unidade ash USB ou a unidade de

disco rígido devem utilizar o sistema de cheiros FAT32/16/12.

8. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et

64

ASRock X79 Extreme4-M Motherboard

simultanément plusieurs appareils Apple, et le chargement continu est

même pris en charge lorsque le PC passe en mode Veille (S1), Suspen-

sion à la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le

pilote du chargeur APP est installé, vous découvrez un mode de mise en

charge tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

9. ASRock XFast USB permet d’améliorer les performances de votre

périphérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

10. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

11. Le chargeur XFast ASRock apporte la technologie la meilleure et la plus

rapide pour recharger vos appareils mobiles via PC. Avec le superbe

port USB du chargeur XFast, vous êtes assuré de pouvoir avoir à tout

moment les charges les plus rapides. En plus des appareils Apple, il est

aussi capable de recharger les appareils intelligents à la norme BC 1.1.

Pour plus de détails, veuillez vous reporter à la page 27.

12. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire AS-

Rock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité l’espace

®

mémoire que les processeurs du système d’exploitation Windows

OS

32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue le temps de

chargement des sites Internet précédemment visités, rendant la naviga-

tion sur le web plus rapide que jamais. Il rend également l’utilisation de

Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de

ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou

HDD an d’accroitre leur durée de vie utile.

Français

65

ASRock X79 Extreme4-M Motherboard

13. ASRock X-FAN sera automatiquement activé uniquement lorsque le

système atteindra une certaine température en cas de surcharge ou de

surcadençage. Sous des conditions normales, ASRock X-FAN restera

désactivé pour une utilisation confortable et silencieuse. La température

cible et la vitesse du ventilateur sont des paramètres pouvant être réglés

via l’utilitaire de conguration UEFI.

14. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

15. Même si cette carte mère offre un contrôle sans souci, il n’est pas recom-

mandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

16. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez vérier que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

17. Intel Rapid Storage Technology enterprise 3.0 n’est pas pris en charge

®

®

par Microsoft

Windows

XP / XP 64-bit.

18. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

66

ASRock X79 Extreme4-M Motherboard

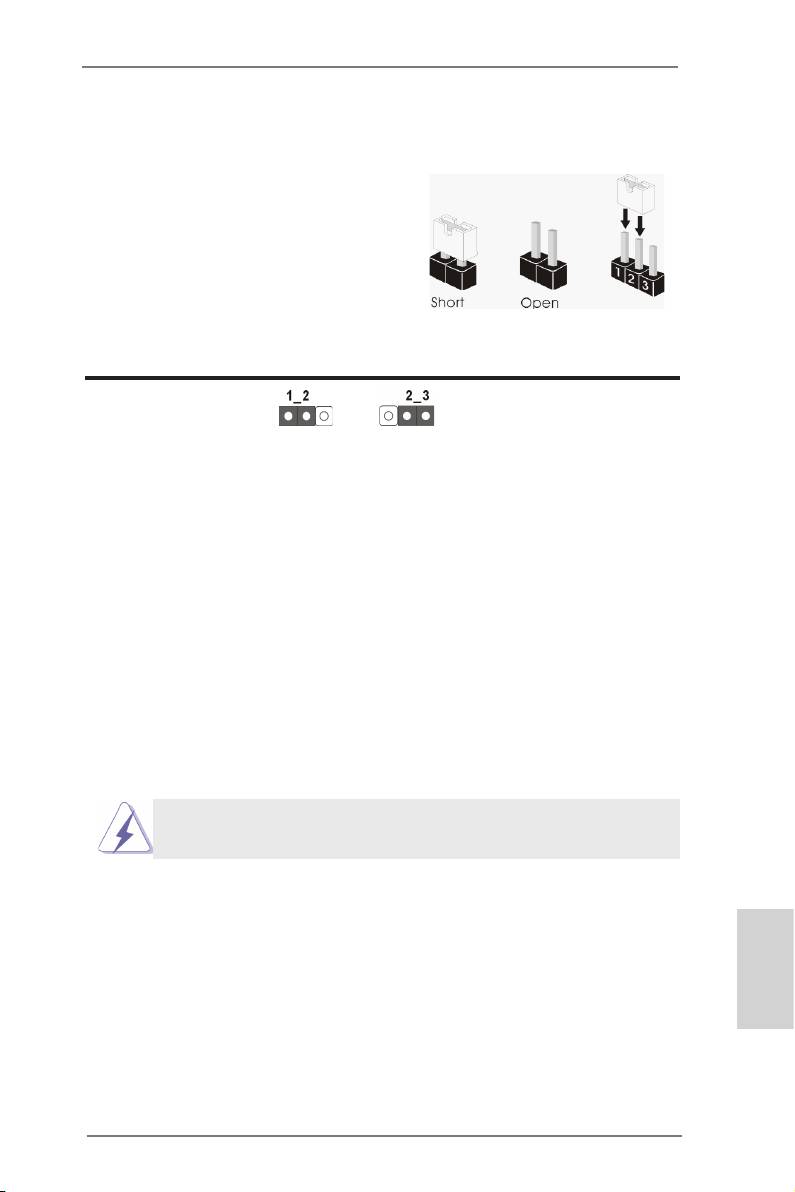

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 30)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

67

ASRock X79 Extreme4-M Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATAII Ces quatre connecteurs Série

(SATAII_0_1: voir p.2 No. 20)

ATAII (SATAII) prennent en

(SATAII_2_3: voir p.2 No. 21)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATAII

actuelle permet des taux

SATAII_2 SATAII_0

SATAII_3 SATAII_1

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3 Ces trois connecteurs Série

(SATA3_A0: voir p.2 No. 13)

ATA3 (SATA3) prennent en

(SATA3_0_1: voir p.2 No. 19)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

SATA3_0 SATA3_A0

SATA3_1

aller jusqu’à 6,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

SATA3 ou au connecteur

SATAII / SATA3 sur la carte

mere.

Français

En-tête USB 2.0 A côté des six ports

(USB_6_7 br.9)

USB 2.0 par défaut sur le

(voir p.2 No. 16)

panneau E/S, il y a deux

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

charge 2 ports USB 2.0.

68

ASRock X79 Extreme4-M Motherboard

(USB_8_9 br.9)

(voir p.2 No. 15)

En-tête USB 3.0 En plus des deux ports

(USB3_2_3 br.19)

USB 3.0 par défaut sur le

(voir p.2 No. 11)

panneau E/S, il y a une barrette

USB 3.0 sur la carte mère.

Cette barrette USB 3.0 peut

prendre en charge deux ports

USB 3.0.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 12)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des modules

(voir p.2 No. 14)

à infrarouges grand public,

comme chaînes hi-,

décodeurs, etc.

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2 No. 33)

qui permet le branchement et

le contrôle commodes de

périphériques audio.

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

Français

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

69

ASRock X79 Extreme4-M Motherboard

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 24)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

Français

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

70

ASRock X79 Extreme4-M Motherboard

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

cet en-tête.

(voir p.2 No. 22)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 23)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br.4)

ventilateur aux connecteurs

(voir p.2 No. 10)

pour ventilateur et faites

correspondre le l noir à la

(CHA_FAN2 br. 3)

broche de terre. CHA_FAN1,

(voir p.2 No. 8)

CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3)

contrôle du ventilateur.

(voir p.2 No. 29)

SB_FAN1 prend en charge la

fonction ventilateur silencieux.

(PWR_FAN1 br. 3)

(voir p.2 No. 7)

(SB_FAN1 br. 3)

(voir p.2 No. 17)

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le l

(voir p.2 No. 6)

noir sur la broche de terre.

Français

71

ASRock X79 Extreme4-M Motherboard

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.2 No. 4)

12

24

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 9)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité

5 1

(ATX12V1 br.8)

d’alimentation électrique ATX

8 4

(voir p.2 No. 1)

12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

Français

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

5 1

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8 4

72

ASRock X79 Extreme4-M Motherboard

Connecteur d’alimentation SLI/XFIRE Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER1 br. 4)

ce connecteur, mais veuillez le

(voir p.2 No. 39)

brancher avec un connecteur

d’alimentation pour disques

SLI/XFIRE_POWER1

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

temps.

Header de IEEE 1394 Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.2 No. 32)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

1394.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 31)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir p.2 No. 34)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

Français

73

ASRock X79 Extreme4-M Motherboard
