ASRock X79 Extreme4-M: 1. Giriş

1.2 Özellikler

Platform - Micro ATX Form Faktörü: 9,6-inç x 9,6-inç, 24,4 cm x 24,4 cm



- Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek

kaliteli İletken Polimer Kapasitörler)

®

TM

CPU - Socket LGA 2011 üzerindeki Intel

Core

i7-39xx ve 38xx

serisi İşlemcileri destekler

- Digi Güç Tasarımı

- Gelişmiş 6 + 2 Güç Fazı Tasarımı

®

- Intel

Turbo Boost 2.0 Teknolojisini destekler

- Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 1)

- Untied Overclocking Teknolojisini destekler

®

Yonga seti - Intel

X79

Bellek - Dört Kanallı DDR3 Bellek Teknolojisi (bkz. DİKKAT 2)

- 4 x DDR3 DIMM yuva

- DDR3 2400+(OC)/1600/1333/1066/800 ECC olmayan, ara

belleksiz bellek

- Ara bellek kullanmayan DDR3 ECC’yi, socket LGA 2011

®

®

üzerindeki Intel

Workstation 1S Xeon

işlemcileri E5 2xxx

ve4xxx serileri ile birlikte destekler

- Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 3)

®

- Intel

Extreme Bellek Prolini (XMP)1.3/1.2 destekler

Genişletme - 3 x PCI Express 3.0 x16 yuva (PCIE1/PCIE3: x16 modu;

Yuvası PCIE2: x8 modu) (bkz. DİKKAT 4)

- 1 x PCI yuva

TM

TM

- AMD Quad CrossFireX

ve CrossFireX

’i destekler

®

TM

TM

- NVIDIA

Quad SLI

ve SLI

’yı destekler

Ses - İçerik Korumalı (Realtek ALC898 Ses Codec’i) 7,1 Kanal HD

Ses

- Premium Blu-ray ses desteği

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Broadcom BCM57781

- LAN’da Uyan özelliğini destekler

- Enerji Verimli Ethernet 802.3az desteği

Türkçe

- PXE’yi destekler

Arka Panel G/З Paneli

G/З - 1 x PS/2 Fare Portu

- 1 x PS/2 Klavye Portu

- 1 x Koaksiyel SPDIF Çıkışı Portu

- 1 x Optik SPDIF Зэkэюэ Portu

144

ASRock X79 Extreme4-M Motherboard

- 6 x Kullanэma Hazэr USB 2.0 Portu

- 1 x eSATA3 Konektцrь

- 2 x Kullanэma Hazэr USB 3.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i)

- 1 x IEEE 1394 Konektörü

- 1 x CMOS’u Temizleme Anahtarı

- HD Ses Jakı: Yan Hoparlör/Arka Hoparlör/Orta/Bas/Hat Girişi/

Ön Hoparlör/Mikrofon (bkz. DİKKAT 5)

®

SATA3 - 2 x SATA3 6,0Gb/sn Intel

X79 konektör, donanım RAID

(RAID 0, RAID 1, RAID 5, RAID 10 ve Intel Rapid Storage3.0),

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

- 1 x SATA3 6,0Gb/sn ASMedia ASM1061 konektör, donanım

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

USB 3.0 - ASMedia ASM1042 tarafından 2 x Arka USB 3.0 bağlantı

noktası, 5Gb/s’ye kadar USB 1.0/2.0/3.0

- ASMedia ASM1042 tarafından 1 x Ön USB 3.0 bağlantısı (2

USB 3.0 bağlantı noktasını destekler), 5Gb/s’ye kadar USB

1.0/2.0/3.0

Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID

5, RAID 10 ve Intel Rapid Storage3.0), NCQ, AHCI ve “Sistem

Açıkken Bileşen Takma” işlevlerini

- 3 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x IEEE 1394 şi

- 1 x Güç LED’i şi

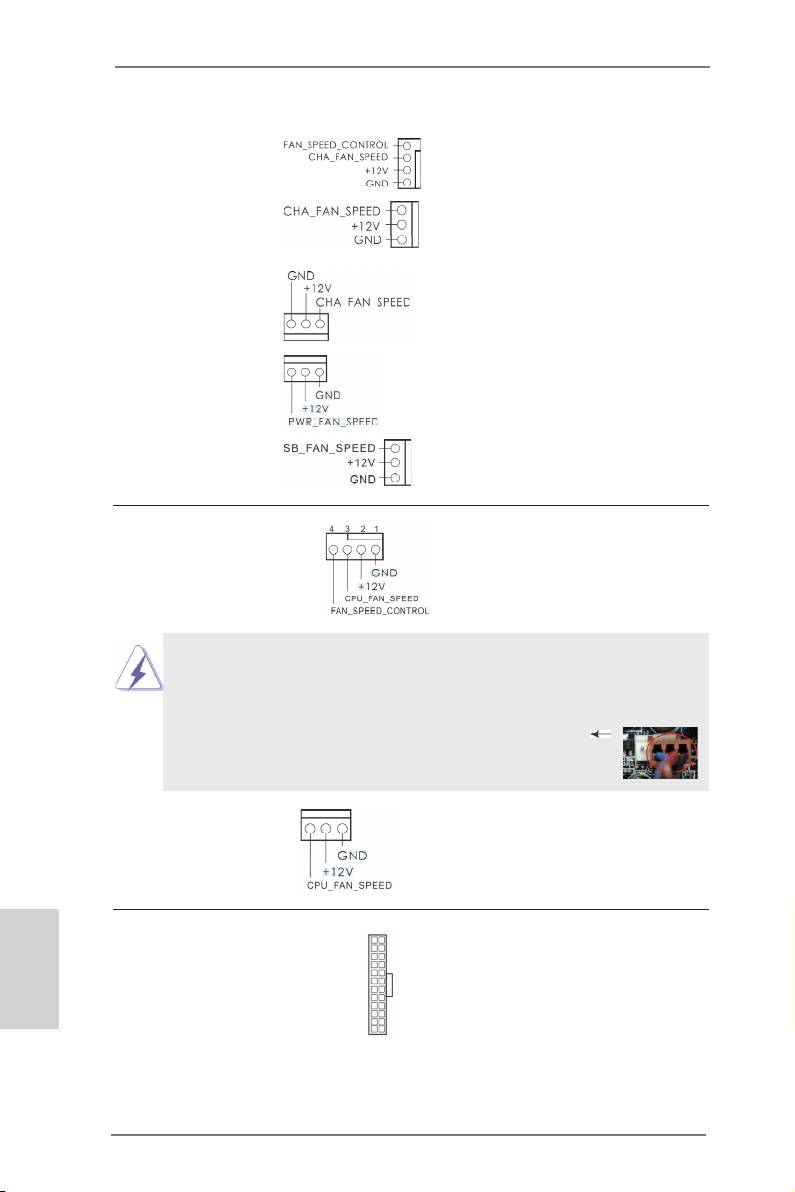

- CPU/Kasa/Güç/SB FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- SLI/XFire güç konektörü

- Ön panel ses konektörü

- 2 x USB 2.0 ş (4 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)

Akıllı Anahtar - 1 x LED’li CMOS’u Temizleme Anahtarı

Türkçe

- 1 x LED’li Güç Anahtarı

- 1 x LED’li Sıfırlama Anahtarı

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

145

ASRock X79 Extreme4-M Motherboard

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 6)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 7)

- ASRock APP Charger (bkz. DİKKAT 8)

- ASRock XFast USB (bkz. DİKKAT 9)

- ASRock XFast LAN (bkz. DİKKAT 10)

- ASRock XFast Şarj Aleti (bkz. DİKKAT 11)

- ASRock XFast RAM (bkz. DİKKAT 12)

- ASRock X-FAN (bkz. DİKKAT 13)

- ASRock Crashless BIOS (bkz. DİKKAT 14)

- Hibrit Yükseltici:

- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 15)

- ASRock U-COP (bkz. DİKKAT 16)

- Önyükleme Hatası Koruması (B.F.G.)

- İyi Geceler LED’i

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç/SB Fan Takometresi

- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı

ile Otomatik Ayar’ına izin verir)

- CPU/Kasa/SB Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP /

XP 64-bit uyumlu (bkz. DİKKAT 17)

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

(bkz. DİKKAT 18)

Türkçe

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

146

ASRock X79 Extreme4-M Motherboard

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

DİKKAT!

1. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki

"Kullanıcı Kılavuzu"nda sayfa 57'ye bakın.

2. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 16'teki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

®

TM

3. İşletim sistemi kısıtlaması nedeniyle, Windows

7 / Vista

/ XP altında

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

®

®

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur. Windows

’un

kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-

siniz.

®

4. Şu anda Intel

Socket 2011 Sandy Bridge-E İşlemci PCIE 3.0’I destekl-

ememektedir, ancak bu ana kart halihazırda PCIE 3.0 donanımı hazır

tiptedir. PCIE 3.0’ı kullanımı Intel işlemcisine bağlıdır. Gelecekteki İşlemci

güncellemeleri ve yeni sürümleri hakkında bilgi için, lütfen Intel’in websi-

tesine gözatın.

5. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8

kanallı modları destekler. Düzgün bağlantı için sayfa 3'teki tabloyu kontrol

edin.

6. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma,

OC DNA ve IES dahildir. Donanım Monitöründe sisteminizde okunan

önemli değerleri gösterir. Fan Kontrolünde ayarlamanız için fan hızını ve

sıcaklığını gösterir. Hız aşırtmada optimum sistem performansı

almak için CPU frekansını hız aşırtma yapmanıza izin verilmiştir. OC

DNA’da OC ayarlarınızı bir prol olarak kaydedebilir ve arkadaşlarınız

ile paylaşabilirsiniz. Ardından arkadaşlarınız OC prolini kendi sistemine

ekleyerek aynı OC ayarlarını alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU

çekirdekleri boşta olduğunda bilgisayarın performansından ödün vermeden

gerilim düzenleyicisi çıkış fazlarının sayısını düşürerek verimliliği iyileştirir.

Türkçe

ASRock Extreme Tuning Utility (AXTU)’nun çalışma prosedürleri için lütfen

web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

7. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu

147

ASRock X79 Extreme4-M Motherboard

®

MS-DOS veya Windows

gibi ilk önce işletim sistemine girmeden güncelle

menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-

abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi

için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını

USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra

BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık

ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB

ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması

gerektiğini unutmayın.

8. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

9. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

10. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

11. ASRock XFast Şarj Aleti, mobil cihazlarınızı bilgisayarınızdan şarj etmek

için kullanabileceğiniz en iyi ve en hızlı teknolojidir. Kusursuz XFast Şarj

Aleti USB bağlantı noktasıyla, kullanıcılar cihazlarını her zaman hızlı şarj

edebilecekler. Şarj aleti, Apple ürünlerine ek olarak, BC 1.1 standart akıllı

cihazları şarj edebilmektedir. Ayrıntılı bilgi için, lütfen 27. sayfaya bakınız.

Türkçe

148

ASRock X79 Extreme4-M Motherboard

12. ASRock XFast RAM, ASRock Extreme Tuning Utility’ye (AXTU)

®

eklenen yeni bir işlev. Windows

32-bit işletim sistemi CPU’su altında

kullanılamayan bellek alanından tamamen yararlanır. ASRock XFast RAM

webde sörfü şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret

edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın

hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

13. ASRock X-FAN, sadece aşırı yüklenme veya hız aşırtma altında belirli bir

sıcaklığa ulaştığında otomatik olarak devreye sokulacaktır. ASRock X-FAN

normal şartlarda kullanıcılara en hızlı bilgisayar kullanımını sunmak için

devredışı durumda kalacaktır. Hedef sıcaklık ve fan hızı ayarları UEFI

kurulum yardımcı programında yapılandırılabilir.

14. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında

güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde

BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,

BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini

unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.

15. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

16. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

®

®

17. Intel Rapid Storage Technology enterprise 3.0, Microsoft

Windows

XP /

XP 64-bit ile uyumlu değildir.

18. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

149

ASRock X79 Extreme4-M Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 30)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

150

ASRock X79 Extreme4-M Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATAII Konektörler Bu dört Seri ATAII (SATAII)

(SATAII_0_1: bkz. s.2, No. 20)

konektör, dahili depolama

(SATAII_2_3: bkz. s.2, No. 21)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATAII arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATAII_2 SATAII_0

SATAII_3 SATAII_1

Seri ATA3 Konektörler Bu üç Seri ATA3 (SATA3)

(SATA3_A0: bkz. s.2, No. 13)

konektör, dahili depolama

(SATA3_0_1: bkz. s.2, No. 19)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

SATA3_0 SATA3_A0

SATA3_1

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATAII / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATAII / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan

(9-pinli USB_6_7)

altı USB 2.0 portundan başka,

(bkz. s.2 No. 16)

bu anakartta iki USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB_8_9)

(bkz. s.2 No. 15)

Türkçe

151

ASRock X79 Extreme4-M Motherboard

USB 3.0 Fişleri I/O panelinde bulunan iki adet

(19-pinli USB3_2_3)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 11)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 12)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri

(4-pinli CIR1)

gibi isteğe bağlı kullanıcı

(bkz. s.2 No. 14)

kızılötesi cihazlarını bağlamak

için kullanılabilir.

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_SES1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 33)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

Türkçe

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

152

ASRock X79 Extreme4-M Motherboard

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 24)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 22)

Güç LED’i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 23)

LED’ini bu şe bağlayın. Sistem

Türkçe

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

153

ASRock X79 Extreme4-M Motherboard
