ASRock X79 Extreme4-M: 1. Introducción

- 8-pin conector de ATX 12V power

- Cabezal de alimentación SLI/XFIRE

- Conector de audio de panel frontal

- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales)

- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)

- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

Conmutador - 1 x conmutador de borrado de memoria CMOS con

rápido indicador LED

- 1 x conmutador de encendido con indicador LED

- 1 x conmutador de reinicio con indicador LED

BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU, VCCSA, DRAM, VTT, CPU PLL,

PCH1.1V, PCH1.5V Voltage

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5

Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 6)

Única - ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 7)

- ASRock APP Charger (vea ATENCIÓN 8)

- ASRock XFast USB (vea ATENCIÓN 9)

- ASRock XFast LAN (vea ATENCIÓN 10)

- XFast Charger de ASRock (vea ATENCIÓN 11)

- ASRock XFast RAM (vea ATENCIÓN 12)

- ASRock X-FAN (vea ATENCIÓN 13)

- ASRock Crashless BIOS (vea ATENCIÓN 14)

- Amplicador Híbrido:

- Stepless control de frecuencia de CPU

(vea ATENCIÓN 15)

- ASRock U-COP (vea ATENCIÓN 16)

- Protección de Falla de Inicio (B.F.G..)

Español

- Indicador LED nocturno

Monitor - Sensibilidad a la temperatura del procesador

Hardware - Sensibilidad a la temperatura de la placa madre

96

ASRock X79 Extreme4-M Motherboard

- Taquímetros de los ventiladores del procesador y del CPU /

chasis / alimentación / SB

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

chasis / SB

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

7 / 7 64 bits /

TM

TM

Vista

/ Vista

64 bits / XP / XP 64 bits (vea ATENCIÓN 17)

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

(vea ATENCIÓN 18)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del

sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe

asumir los costos. No asumimos ninguna responsabilidad por los posibles daños

causados por el aumento de la velocidad del reloj.

ATENCIÓN !

1. Por favor consulte página 57 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de memoria DDR3 en cuatro cana-

les. Antes de implementar la Tecnología de memoria DDR3 en cuatro ca-

nales, asegúrese de leer la guía de instalación de módulos de memoria

en la página 16 para su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

®

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

TM

®

7 / Vista

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

Español

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

®

memoria que no puede usar Windows

.

®

4. Actualmente, el procesador Intel

Socket 2011 Sandy Bridge-E no admite

PCIE 3.0, pero que esta placa base ya viene preparada con el hardware

97

ASRock X79 Extreme4-M Motherboard

PCIE 3.0. La activación de PCIE 3.0 depende de la CPU de Intel.

Consulte el sitio Web de Intel para obtener información acerca de las

actualizaciones inversiones de CPU próximas.

5. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

6. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en

uno que permite realizar ajustes precisos en diferentes funciones del

sistema mediante una interfaz sencilla, que incluye supervisión de

hardware, control de ventiladores, función de aumento de la velocidad

del reloj, DNA OC y IES. La función de supervisión de hardware,

muestra las principales lecturas del sistema. La función de control de los

ventiladores, muestra la velocidad y la temperatura de los ventiladores y

permite ajustarlas. La función de aumento de la velocidad del

reloj, permite aumentar la frecuencia de la CPU para conseguir un

rendimiento óptimo del sistema. La función DNA OC permite guardar la

conguración OC como un perl y compartirla con sus amigos. Después,

sus amistados pueden cargar el perl OC en sus propios sistemas

para obtener la misma conguración OC. En el protector de energía

inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede

reducir el número de fases de salida para mejorar la eciencia cuando

los núcleos de la CPU están inactivos sin que el rendimiento de cálculo

disminuya. Visite nuestro sitio Web para obtener los procedimientos de

funcionamiento de ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

7. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como MS-

®

DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar <F6>

durante la fase POST o pulsar <F2> para acceder al menú de congu-

ración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta her-

ramienta y guarde el archivo correspondiente al sistema BIOS nuevo en

su unidad ash USB, unidad de disco exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad ash USB o disco duro utilizado

Español

debe disponer del sistema de archivos FAT32/16/12.

8. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

98

ASRock X79 Extreme4-M Motherboard

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

9. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

del dispositivo.

10. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede

reducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo

en alta denición de Youtube y descargar archivos simultáneamente.

Análisis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

11. XFast Charger de ASRock es la mejor tecnología y la más rápida para

cargar dispositivos móviles a través de su PC. Con el magníco puerto

USB de XFast Charger, los usuarios disfrutarán con toda seguridad de

una experiencia de carga rápida en cualquier momento. Además de

dispositivos Apple, también es capaz de cargar los dispositivos inteligen-

tes estándar BC 1.1. Consulte la página 27 para obtener más detalles.

12. ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

®

Windows

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida

útil de las mismas.

13. ASRock X-FAN se activará automáticamente solamente cuando la

Español

99

ASRock X79 Extreme4-M Motherboard

temperatura del sistema se eleve hasta un determinado valor en condi-

ciones de mucha carga o de aumento de la velocidad del reloj. Normal-

mente, ASRock X-FAN permanecerá desactivado para que los usuarios

puedan disfrutar de una experiencia informática más silenciosa. La

conguración de la temperatura límite y de la velocidad del ventilador se

puede denir en la utilidad de conguración UEFI.

14. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock Crash-

less BIOS nalizará de manera automática el proceso de actualización

una vez se restablezca en suministro de energía. Tome en cuenta que

los archivos del BIOS deben colocarse en el directorio raíz de su disco

USB. Sólo los puertos USB 2.0 soportan esta función.

15. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

16. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si

el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

el sistema de PC.

17. Intel Rapid Storage Technology Enterprise 3.0 no se admite en Micro-

®

®

soft

Windows

XP y XP 64 bits.

18. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el con-

sumo total de energía de un sistema. Según la disposición EuP, la

alimentación de CA total para el sistema completo ha de ser inferior a

1,00W en modo apagado. Para cumplir con el estándar EuP, se re-

quieren una placa base y una fuente de alimentación que cumplan con la

directiva EuP. Según las directrices de Intel, una fuente de alimentación

que cumpla con la directiva EuP debe satisfacer el estándar, es decir,

la eciencia de energía de 5v en modo de espera debería ser mayor

del 50% con un consumo de corriente de 100mA. Para seleccionar una

fuente de alimentación que cumpla la directiva EuP, le recomendamos

que consulte con el fabricante de la fuente de alimentación para obtener

más detalles.

Español

100

ASRock X79 Extreme4-M Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver p.2, No. 30)

Valor predetermi-

Restablecimiento de

nado

la CMOS

Nota:

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

101

ASRock X79 Extreme4-M Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATAII Estas cuatro conexiones de

(SATAII_0_1: vea p.2, N. 20)

serie ATAII (SATAII) admiten

(SATAII_2_3: vea p.2, N. 21)

cables SATA para dispositivos

de almacenamiento internos.

La interfaz SATAII actual

permite una velocidad de

SATAII_2 SATAII_0

SATAII_3 SATAII_1

transferencia de 3.0 Gb/s.

Conexiones de serie ATA3 Estas tres conexiones de

(SATA3_A0: vea p.2, N. 13)

serie ATA3 (SATA3) admiten

(SATA3_0_1: vea p.2, N. 19)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATAII / SATA3 actual

permite una velocidad de

SATA3_0 SATA3_A0

SATA3_1

transferencia de 6.0 Gb/s.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA / SATAII / SATA3 o el

conectador de SATAII / SATA3

en esta placa base.

Cabezal USB 2.0 Además de seis puertos

(9-pin USB_6_7)

USB 2.0 predeterminados en el

(vea p.2, N. 16)

panel de E/S, hay dos bases

de conexiones USB 2.0 en

Español

esta placa base. Cada una de

estas bases de conexiones

admite dos puertos USB 2.0.

(9-pin USB_8_9)

(vea p.2, N. 15)

102

ASRock X79 Extreme4-M Motherboard

Cabezal USB 3.0 Además de dos puertos 3.0

(19-pin USB3_2_3)

predeterminados situados en el

(vea p.2, N. 11)

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa base. Esta cabecera

USB 3.0 admiten dos puertos

USB 3.0.

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea p.2, N. 12)

transmisión y recepción

wireless opcional.

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

dispositivos infrarrojos del

(vea p.2, N. 14)

consumidor opcionales, como

por ejemplo equipos HI-FI,

descodicadores de TV, etc.

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea p.2, N. 33)

conveniente de apparatos de

Audio.

1. El Audio de Alta Denición soporta la detección de conector, pero

el cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

Español

E. Activación del micrófono frontal.

®

En sistemas operativos Windows

XP / XP 64-bit:

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

103

ASRock X79 Extreme4-M Motherboard

®

TM

TM

En sistemas operativos Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

(Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.2, N. 24)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

Español

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

104

ASRock X79 Extreme4-M Motherboard

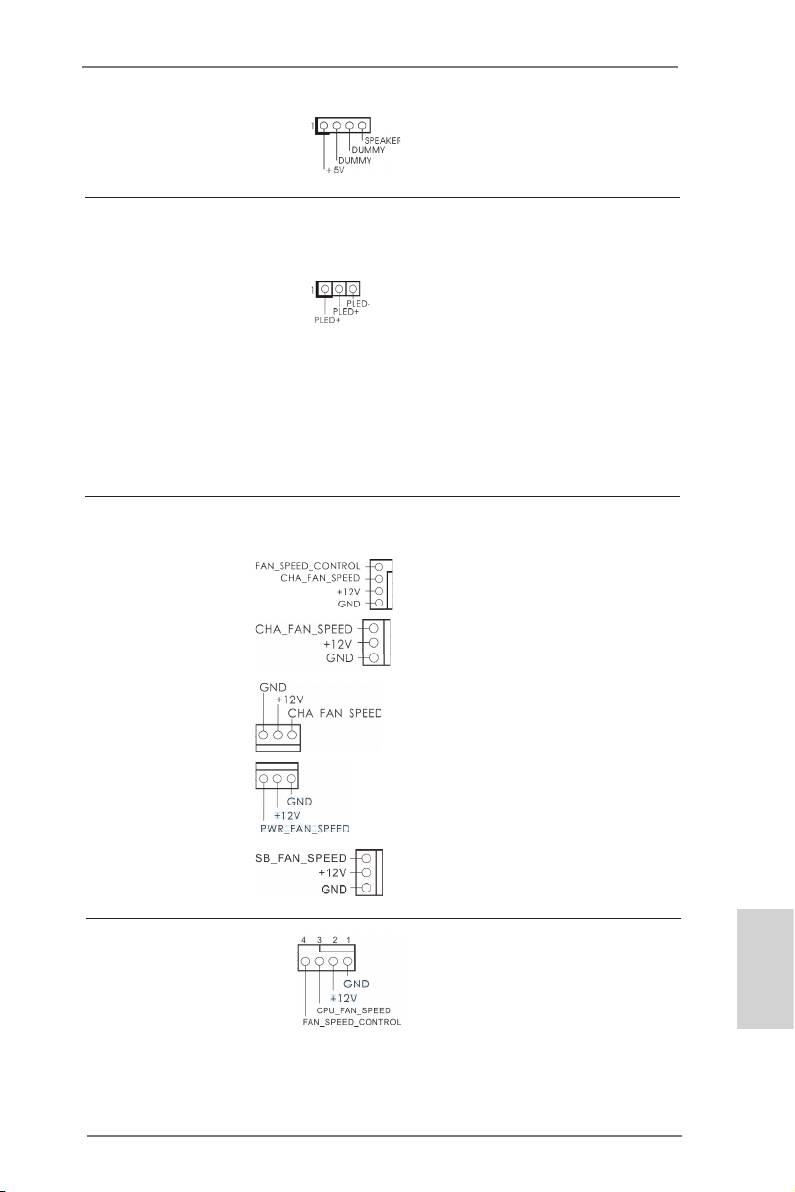

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

su cabezal.

(vea p.2, N. 22)

Cabecera de indicador LED de encendido Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

(vea p.2, N. 23)

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis Por favor, conecte los cables

/ alimentación / SB del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea p.2, N. 10)

el cable negro con la patilla de

masa. CHA_FAN1, CHA_FAN2

(3-pin CHA_FAN2)

y CHA_FAN3 admiten control

(vea p.2, N. 8)

de ventilador. SB_FAN1 admite

ventilador silencioso.

(3-pin CHA_FAN3)

(vea p.2, N. 29)

(3-pin PWR_FAN1)

(vea p.2, N. 7)

(3-pin SB_FAN1)

(vea p.2, N. 17)

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

Español

(vea p.2, N. 6)

con el conector de tierra.

105

ASRock X79 Extreme4-M Motherboard
