1 Pendahuluan
Terima kasih telah membeli motherboard ASRock H87M, yakni motherboard
andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock.
Motherboard ini memberikan performa luar biasa dengan desain canggih yang
meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka
isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
Bahasa Indonesia
Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs
web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan
teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan
informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan
kartu VGA dan daar dukungan CPU terkini di situs web ASRock. Situs web ASRock
http://www.asrock.com.
1.1 Isi Kemasan
• Motherboard ASRock H87M (Bentuk dan Ukuran Micro ATX)
• Panduan Ringkas ASRock H87M
• CD Dukungan ASRock H87M
• 2 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
73
1.2 Spesikasi
Platform
• Bentuk dan Ukuran Micro ATX
• Desain Kapasitor Solid
Bahasa Indonesia
TM
CPU
• Mendukung Intel® Core
i7 / i5 / i3 Generasi Ke-4 / Xeon® /
Pentium® / Celeron® dalam Paket LGA1150
• Desain 4 Fase Daya
• Mendukung Teknologi Intel® Turbo Boost 2.0
Chipset
• Intel® H87
• Mendukung Intel® Small Business Advantage 2.0
Memori
• Teknologi Memori DDR3 Kanal Ganda
• 2 x Slot DDR3 DIMM
• Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa
buer
• Kapasitas maksimum memori sistem: 16GB
(lihat PERHATIAN)
• Mendukung Intel® Extreme Memory Prole (XMP)1.3/1.2
Slot Ekspansi
• 1 x Slot PCI Express 3.0 x16 (PCIE1: x16 mode)
• 1 x Slot PCI Express 2.0 x16 (PCIE2: x4 mode)
• 2 x Slot PCI
TM
TM
• Mendukung AMD Quad CrossFireX
dan CrossFireX
Gras
• Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
• Mendukung Intel® HD Graphics Built-in Visuals: Intel®
Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2
TM
Full HW Encode1, Intel® InTru
3D, Teknologi Intel® Clear
TM
Video HD, Intel® Insider
, Intel® HD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Tiga pilihan output VGA: D-Sub, DVI-D, dan HDMI
• Mendukung Tiga Monitor
• Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 1920x1200 @ 60Hz
74
H87M
• Mendukung DVI-D dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
• Mendukung fungsi HDCP dengan port DVI-D dan HDMI
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan
Bahasa Indonesia
port DVI-D dan HDMI
Audio
• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC892 Audio Codec)
• Mendukung audio Blu-ray premium
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® AR8171
• Mendukung Teknologi Qualcomm® Atheros® Security Wake
On Internet
• Mendukung Wake-On-LAN
• Mendukung Energy Ecient Ethernet 802.3az
• Mendukung PXE
Panel I/O
• 1 x Port Keyboard PS/2
Belakang
• 1 x Port D-Sub
• 1 x Port DVI-D
• 1 x Port HDMI
• 1 x Port SPDIF Out Optik
• 4 x Port USB 2.0
• 4 x Port USB 3.0
• 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan
SPEED LED)
• Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
Penyimpanan
• 6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12,
dan Teknologi Intel Smart Response), NCQ, AHCI, dan “Hot
Plug”
75
Konektor
• 1 x Header IR
• 1 x Header port Cetak
• 1 x Header port COM
• 1 x Header Intrusi Chassis
Bahasa Indonesia
• 1 x Header TPM
• 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
• 2 x Konektor kipas chassis (1 x 4-pin, 1 x 3-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
• 1 x Konektor daya 12V 8 pin
• 1 x Konektor audio panel depan
• 1 x Konektor SPDIF Out
• 2 x Header USB 2.0 (mendukung 4 port USB 2.0)
• 1 x Header USB 3.0 (mendukung 2 port USB 3.0)
Fitur BIOS
• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1.05V, PCH
1,5V
Dukungan CD
• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji
Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google
Chrome Browser dan Toolbar, Start8, Intel® Extreme Tuning
Utility (IXTU)
Perangkat
• Sensor Suhu CPU/Chassis
Keras Monitor
• Takometer CPU/Chassis/Kipas Daya
• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis
• Deteksi CASE OPEN
76
H87M
• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7
64-bit
Sertikasi
• FCC, CE, WHQL
• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
Bahasa Indonesia
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan
pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau
menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi
stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan
perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak
bertanggung jawab atas kemungkinan kerusakan karena overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena
akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi
Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan
ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan
Windows® tersebut.
77
1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper
diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper
yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan
Bahasa Indonesia
jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper
diletakkan pada 2 pin tersebut.
Clear CMOS Jumper
(CLRCMOS1)
Clear CMOSDefault
(lihat hal. 1, No. 14)
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu
selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3
pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah
Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai
meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan
tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol
default pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.
Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi.
Atur pilihan “Clear Status” BIOS untuk mengosongkan data status intrusi chassis
sebelumnya.
78
H87M
1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup
jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header
dan konektor akan mengakibatkan kerusakan permanen pada motherboard.

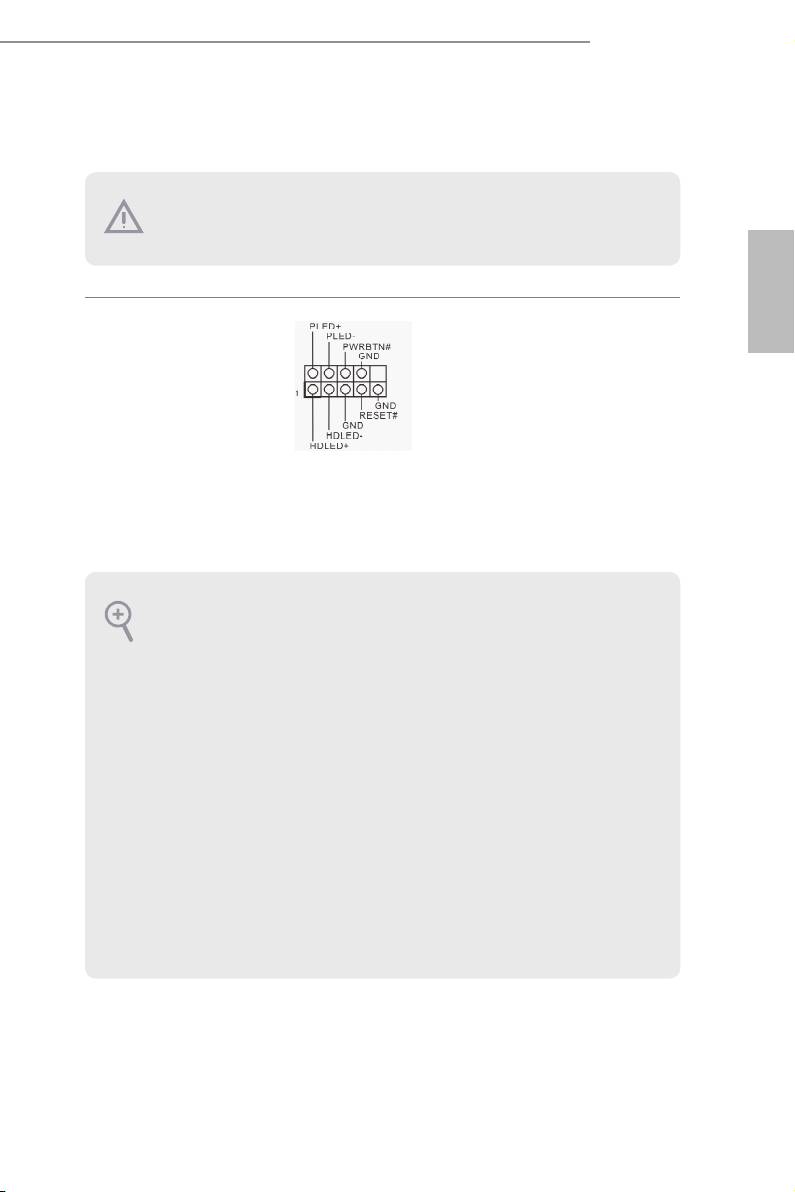

Header Panel Sistem
Sambungkan switch
Bahasa Indonesia
(PANEL1 9-pin)
daya, atur ulang
(lihat hal. 1, No. 15)
indikator status sistem
dan switch daya pada
chassis ke header tersebut
berdasarkan penetapan
pin di bawah ini.
Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi
cara mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur
ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal
melakukan pengaktifan ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala
bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi
tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan
menyala bila hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya
terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive,
speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan
penetapan kabel dan pin disesuaikan dengan benar.
79

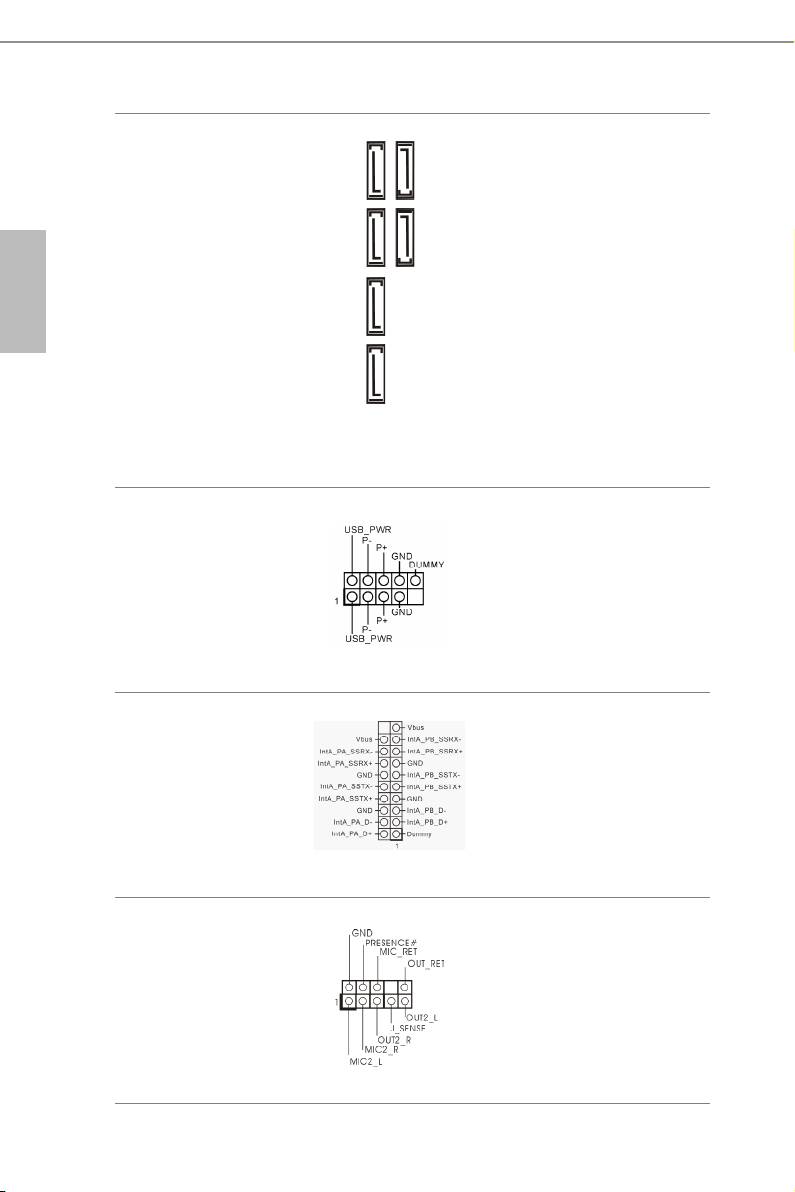

Konektor Serial ATA3
Keenam konektor SATA3
(SATA_0:
ini mendukung kabel data
lihat hal. 1, No. 9)
SATA_5
SATA_4
SATA untuk perangkat
(SATA_1:
penyimpanan internal
Bahasa Indonesia
lihat hal. 1, No. 10)
dengan kecepatan transfer
SATA_1SATA_2 SATA_3
SATA_0
(SATA_2:
data hingga 6,0 Gb/s.
lihat hal. 1 No. 13)
(SATA_3:
lihat hal. 1, No. 11)
(SATA_4:
lihat hal. 1, No. 8)
(SATA_5:
lihat hal. 1, No. 7)
Header USB 2.0
Selain empat port USB
(USB6_7 9-pin)
2.0 pada panel I/O,
(lihat hal. 1, No. 17)
terdapat dua header pada
(USB8_9 9-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 18)
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3.0
Selain empat port USB
(USB3_2_3 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 12)
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 25)
audio depan.
80
H87M
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis
harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam
panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan
dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol
Bahasa Indonesia
Realtek, lalu sesuaikan “Volume Perekaman”.
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 16)
Konektor SPDIF Out
Sambungkan konektor
(SPDIF_OUT1 2-pin)
SPDIF_OUT kartu VGA
(lihat hal. 1, No. 26)
HDMI ke header ini
menggunakan kabel.
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 19)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 27)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 4)
81
Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal. 1, No. 2)
kipas CPU 4-Pin
(Kipas Hening). Jika
Bahasa Indonesia
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal. 1, No. 3)
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
Motherboard ini
12
24
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal. 1, No. 6)
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
1
13
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
5
1
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal. 1, No. 1)
daya ATX 12V 8-pin.
8
4
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul
Header ini mendukung modul
Inframerah
transmisi nirkabel opsional dan
(IR1 5-pin)
menerima modul inframerah.
(lihat hal. 1, No. 23)
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 22)
seri.
82
H87M
Header Intrusi Chassis
Motherboard ini
(CI1 2-pin)
mendukung tur deteksi
(lihat hal. 1, No. 24)
CASE OPEN yang
mendeteksi jika celah
chassis telah dilepas. Fitur
ini memerlukan chassis
dengan desain deteksi
intrusi chassis.
Bahasa Indonesia
Header TPM
Konektor ini mendukung
(TPMS1 17-pin)
sistem TPM (Trusted
(lihat hal. 1, No. 20)
Platform Module), yang
dapat menyimpan kode
kunci, sertikat digital,
sandi, dan data secara
aman. Sistem TPM juga
membantu meningkatkan
keamanan jaringan,
melindungi identitas
digital, dan memastikan
integritas platform.
Header Port Cetak
Ini adalah interface
(LPT1 25-pin)
untuk kabel port cetak
(lihat hal. 1, No. 21)
yang memungkinkan
sambungan perangkat
printer secara nyaman.
83
Contact Information
If you need to contact ASRock or want to know more about ASRock, you’re welcome
to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer
for further information. For technical questions, please submit a support request
form at http://www.asrock.com/support/tsd.asp
ASRock Incorporation
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 3151
6604 LV Wijchen
e Netherlands
Phone: +31-24-345-44-33
Fax: +31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone: +1-909-590-8308
Fax: +1-909-590-1026
