ASRock H87M-ITX: 1 Introduction
1 Introduction: ASRock H87M-ITX
H87M-IT X
1 Introduction
Nous vous remercions d’avoir acheté cette carte mère ASRock H87M-ITX, une carte
mère able fabriquée conformément au contrôle de qualité rigoureux et constant
appliqué par ASRock. Elle vous ore de performances élevées associées à une
conception robuste, dignes de l’engagement de qualité et de durabilité qui font la
réputation de ASRock.
Dans ce manuel, les Chapitres 1 et 2 sont consacrés à la présentation de la carte mère
et à son installation étape par étape. Le Chapitre 3 contient le guide d’utilisation du
logiciel et des utilitaires. Le Chapitre 4 contient le guide de conguration du BIOS.
Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu
de ce document est soumis à modication sans préavis. En cas de modications du
présent document, la version mise à jour sera disponible sur le site Internet ASRock sans
notication préalable. Si vous avez besoin d’une assistance technique pour votre carte
mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
La liste la plus récente des cartes VGA et des processeurs pris en charge est également
disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l’emballage
• Carte mère ASRock H87M-ITX (facteur de forme Mini-ITX)
• Guide d’installation rapide ASRock H87M-ITX
• CD d’assistance ASRock H87M-ITX
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 1 x panneau de protection E/S
Français
Français
37
1.2 Spécications
Plateforme
• Facteur de forme Mini-ITX
• Conception à condensateurs solides
Processeur
• Prend en charge les processeurs de 4ème Génération Intel®
CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package
LGA1150
• Alimentation à 4 phases
®
• Prend en charge la technologie Intel
Turbo Boost 2.0
®
Chipset
• Intel
H87
• Prend en charge Intel® Small Business Advantage 2.0
Mémoire
• Technologie mémoire double canal DDR3
• 2 x fentes DIMM DDR3
• Prend en charge les mémoires sans tampon non ECC DDR3
1600/1333/1066
• Capacité max. de la mémoire système : 16Go (voir
AVERTISSEMENT)
®
• Prend en charge Intel
Extreme Memory Prole (XMP)1.3/1.2
Fente
• 1 x fente PCI Express 3.0 x16
d’expansion
Graphiques
• La technologie Intel® HD Graphics Built-in Visuals et les sorties
VGA sont uniquement prises en charge par les processeurs
intégrant un contrôleur graphique.
• Prend en charge la technologie Intel® HD Graphics Built-in
Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, technologie
Français
Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics
4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Mémoire partagée max. 1792Mo
Français
• Trois options de sortie VGA : D-Sub, DVI-D et HDMI
• Prend en charge la conguration à triple moniteurs
• Prend en charge la technologie HDMI avec une résolution
maximale de 1920x1200 @ 60Hz
• Prend en charge le mode DVI-D avec une résolution maximale
de 1920x1200 @ 60Hz
38
H87M-IT X
• Prend en charge le mode D-Sub avec une résolution maximale
de 1920x1200 @ 60Hz
• Prend en charge les technologies Auto Lip Sync, Deep Color
(12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un
écran compatible HDMI est requis)
• Prend en charge la fonction HDCP via ports DVI-D et HDMI
• Prend en charge la lecture Blu-ray (BD) Full HD 1080p via
ports DVI-D et HDMI
Audio
• Audio 7.1 CH HD avec protection du contenu (codec audio
Realtek ALC892)
• Compatible audio Blu-ray Premium
Réseau
• PCIE x1 Gigabit LAN 10/100/1000 Mo/s
• Qualcomm® Atheros® AR8171
• Prend en charge la technologie Qualcomm® Atheros® Security
Wake On sur Internet
• Prend en charge la fonction Wake-On-LAN
• Prend en charge la fonction d’économie d’énergie Ethernet
802.3az
• Prend en charge PXE
Connectique
• 1 x port clavier/souris PS/2
du panneau
• 1 x port D-Sub
arrière
• 1 x port DVI-D
• 1 x port HDMI
• 1 x port sortie optique SPDIF
• 1 x connecteur eSATA
• 2 x ports USB 2.0
Français
• 4 x ports USB 3.0
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED
VITESSE)
Français
• Connecteurs jack audio HD : Haut-parleur arrière / central /
basses / entrée ligne / haut-parleur avant / microphone
39
Stockage
• 4 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,
RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage
12 et Intel Smart Response), et fonctions NCQ, AHCI et «Hot
Plug»
• 1 x connecteur eSATA, compatible avec les fonctions NCQ,
AHCI et «Hot Plug»
Connectique
• 1 x embase d’intrusion châssis
• 1 x embase TPM
• 1 x connecteur pour ventilateur de CPU (4 broches)
• 1 x connecteur pour ventilateur de châssis (4 broches)
• 1 x connecteur d’alimentation ATX 24 broches
• 1 x connecteur d’alimentation 12V 4 broches
• 1 x connecteur audio panneau frontal
• 1 x embase USB 2.0 (pour 2 ports USB 2.0)
• 1 x embase USB 3.0 (pour 2 ports USB 3.0)
BIOS
• BIOS UEFI AMI 64Mo avec prise en charge d’interface
graphique multilingue
• Compatible ACPI 1.1 Wake Up Events
• Prend en charge SMBIOS 2.3.1
• Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V
CD inclus
• Pilotes, utilitaires, logiciel AntiVirus (version d’évaluation),
version d’essai CyberLink MediaEspresso 6.5, navigateur
Google Chrome et barre d’outils, Start8 (30 jours d’évaluation)
Surveillance
• Détection de la température du processeur/châssis
du matériel
• Tachéomètre processeur/châssis
• Fonction ventilateur silencieux processeur/châssis Quiet
Fan (permet au ventilateur du châssis d’adapter sa vitesse de
rotation automatiquement en fonction de la température du
Français
processeur)
• Contrôle simultané des vitesse du ventilateur processeur/
châssis
• Détection CHASSIS OUVERT
Français
• Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,
CPU Vcore
Système
• Compatible Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bits
d’exploitation
40
H87M-IT X
Certications
• FCC, CE, WHQL
• ErP/EuP Ready (alimentation ErP/EuP ready requise)
* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com
En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée
sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les
systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour
utiliser la mémoire dont Windows® ne peut se servir.
Français
Français
41
1.3 Conguration des cavaliers (jumpers)
L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.
Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.
L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-
circuitées» si un capuchon de cavalier est posé sur ces 2 broches.
Cavalier Clear CMOS
(CLRCMOS1)
Fonction Clear CMOSPar défaut
(voir p.1, No. 3)
CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les
paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre
ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis
utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur
CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement
après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS
après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,
puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que
les paramètres mot de passe, date, heure et prol par défaut de l’utilisateur seront
uniquement eacés en cas de retrait de la pile de la CMOS.
Français
Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option
du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.
Français
42
H87M-IT X
1.4 Embases et connecteurs de la carte mère
Embase du panneau sys-
Branchez le bouton de
GND
RESET#
tème
mise en marche/arrêt, le
(PANNEAU1 à 9 broches)
bouton de réinitialisation
(voir p.1, No. 9)
et le témoin d’état du
système présents sur le
châssis sur cette embase en
respectant la conguration
des broches illustrée
ci-dessous. Repérez
les broches positive et
négative avant de brancher
les câbles.
Français
Français
43
PWRBTN
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez
JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de
cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
GND
#
GND
PLED-
HDLED-
PLED+
HDLED+
1
PWRBTN (bouton d’alimentation):
pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez
congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.
RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED
est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en
mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors
tension (S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le
LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de
panneau frontal est principalement composé d'un bouton de mise en marche, bouton
de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc.
Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez
à parfaitement faire correspondre les ls et les broches.
Connecteurs Serial ATA3
Ces quatre connecteurs
(SATA3_0:
SATA3 sont compatibles
voir p.1, No. 10)
avec les câbles de données
(SATA3_1:
SATA pour les appareils de
voir p.1, No. 11)
stockage internes avec un
(SATA3_2:
taux de transfert maximal
voir p.1, No. 12)
de 6,0 Go/s.
(SATA3_3:
voir p.1, No. 13)
Embases USB 2,0
En plus des deux ports
(USB10_11 à 9 broches)
USB 2.0 sur le panneau
(voir p.1, No. 8)
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3,0
En plus des quatre ports
(USB3_5_6 à 19 broches)
USB 3.0 sur le panneau
(voir p.1, No. 7)
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
Français
Embase audio du panneau
Cette embase sert au
frontal
branchement des appareils
(HD_AUDIO1 à 9
audio au panneau audio
Français
broches)
frontal.
(voir p.1, No. 16)
44
DUMMY
GNDGND
P+7
P+6
P-7
P-6
USB_PWR
USB_PWR
1
1
Dummy
IntA_PB_D+
IntA_PB_D-
GND
IntA_PB_SSTX+
IntA_PB_SSTX-
GND
IntA_PB_SSRX+
IntA_PA_D+
IntA_PA_D-
GND
IntA_PA_SSTX+
IntA_PA_SSTX-
GND
IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
Vbus
Vbus
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
1
OUT_RE
MIC2_L
SATA3_3
SATA3_2
SATA3_1
SATA3_0
T
H87M-IT X
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et
dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de
contrôle Realtek et réglez le paramètre «Volume d’enregistrement».
Connecteur du ventilateur
Veuillez brancher les
du châssis
câbles du ventilateur sur le
(CHA_FAN1 à 4 broches)
connecteur du ventilateur,
(voir p.1, No. 14)
puis reliez le l noir à la
broche de mise à terre.
Connecteurs du
Cette carte mère est
ventilateur du processeur
dotée d’un connecteur à 4
(CPU_FAN1 à 4 broches)
broches pour ventilateur
(voir p.1, No. 6)
de processeur (Quiet
Fan). Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Français

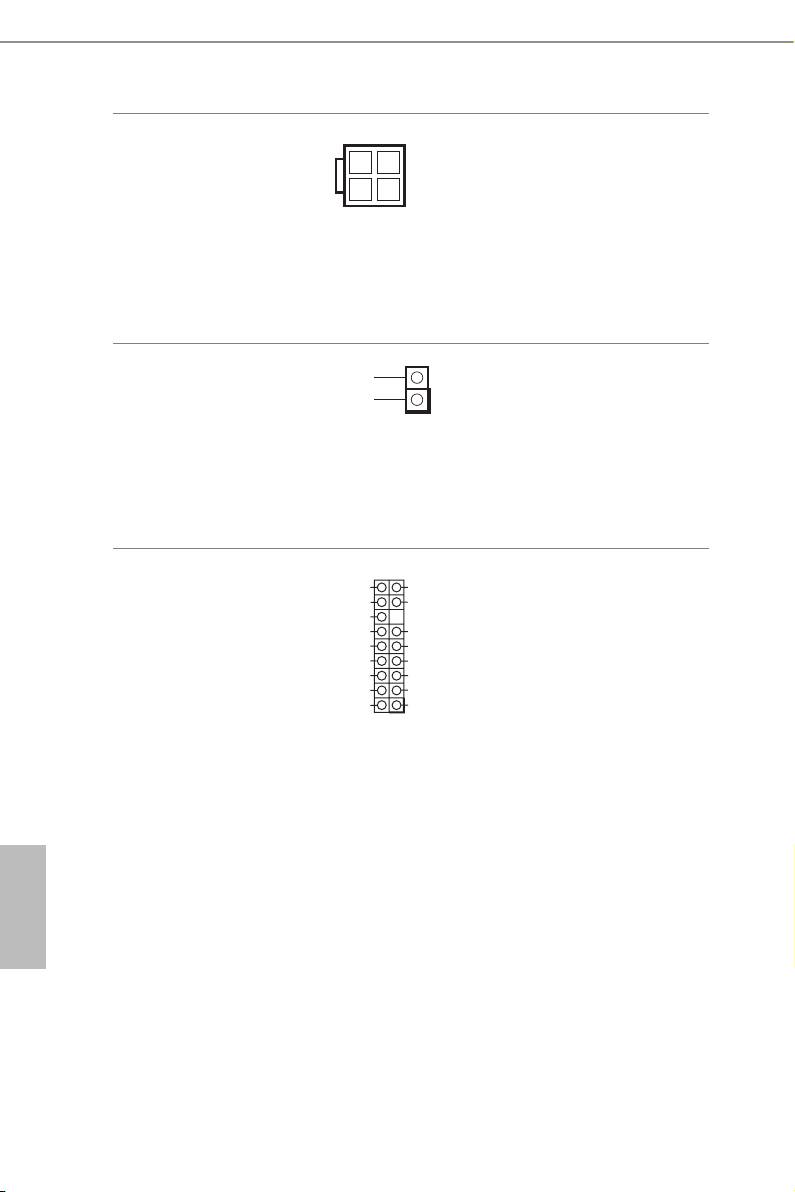

Connecteur d’alimentation
Cette carte mère est
ATX
dotée d’un connecteur
Français
(ATXPWR1 à 24 broches)
d’alimentation ATX à 24
(voir p.1, No. 5)
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
45
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
12
24
1
13
Connecteur d’alimentation
Cette carte mère est
ATX 12V
dotée d’un connecteur
(ATX12V1 à 8 broches)
d’alimentation ATX 12V
(voir p.1, No. 1)
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 5.
Embase d’intrusion
Cette carte mère prend en charge
châssis( CI1 à 2 broches)
la fonction de détection CHASSIS
(voir p.1, No. 4)
OUVERT qui alerte l’utilisateur
en cas de retrait du boîtier du
châssis. Cette fonction requiert un
châssis à conception intégrant la
détection d’intrusion.
Embase TPM
Ce connecteur prend en charge
(TPMS1 à 17 broches)
un module TPM (Trusted
(voir p.1, No. 15)
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l'intégrité de la plateforme.
Français
Français
46
Signa
1
GND
l
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
