ASRock H87M-ITX: 1 Introdução

H87M-IT X

• Suporta D-Sub com resolução máxima de até 1920x1200 @

60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC

e HBR (High Bit Rate Audio) com HDMI (É necessário um

monitor compatível com HDMI)

• Suporta a função HDCP com portas DVI-D e HDMI

• Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas

DVI-D e HDMI

Áudio

• Áudio HD de 7.1 canais com protecção de conteúdo (Codec de

áudio Realtek ALC892)

• Suporte áudio Blu-ray superior

LAN

• LAN Gigabit 10/100/1000 Mb/s PCIE x1

• Qualcomm® Atheros® AR8171

• Suporta a tecnologia Qualcomm® Atheros® Security Wake On

Internet

• Suporta Wake-On-LAN

• Suporta IEEE 802.3az

• Suporta PXE

Português

E/S do painel

• 1 x porta para mouse/teclado PS/2

traseiro

• 1 x Porta D-Sub

• 1 x Porta DVI-D

• 1 x porta HDMI

• 1 x Porta de saída SPDIF óptica

• 1 x Conector eSATA

• 2 x portas USB 2.0

• 4 x portas USB 3.0

• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED

DE VELOCIDADE)

• Ficha de áudio HD: Altifalante traseiro / Central / Graves /

Entrada de linha / Altifalante frontal / Microfone

79

Armazena-

• 4 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID

mento

(RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid

Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e

funções “Hot Plug”

• 1 x conector eSATA, com suporte para as funções NCQ, AHCI

e “Hot Plug”

Conector

• 1 x Terminal de intrusão no chassis

• 1 x Terminal TPM

• 1 x Conector da ventoinha da CPU (4 pinos)

• 1 x Conector da ventoinha do chassis (4 pinos)

• 1 x conector de alimentação de 24 pinos ATX

• 1 x conector de alimentação de 12V de 4 pinos

• 1 x conector de áudio do painel frontal

• 1 x terminal USB 2.0 (suporte para 2 portas USB 2.0)

• 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)

Funcionalida-

• BIOS UEFI ocial da AMI com 64Mb com suporte de interface

des da BIOS

multilíngue

• Eventos de reactivação compatíveis com ACPI 1.1

• Suporta SMBIOS 2.3.1

Português

• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V

CD de suporte

• Controladores, Utilitários, Soware antivírus (versão de

avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação,

Navegador e Barra de Ferramentas Google Chrome, Start8 (30

dias de avaliação)

Monitor de

• Sensor de temperatura de CPU/Chassis

hardware

• Taquímetro de CPU/Chassis

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste

automático da velocidade da ventoinha do chassis através da

temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Detecção de ABERTURA da CAIXA

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

Sistema

• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-

Operativo

bits

80

H87M-IT X

Certicações

• FCC, CE, WHQL

• Preparada para ErP/EuP (é necessária uma fonte de

alimentação preparada para ErP/EuP)

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Devido às limitações, o tamanho real da memória de 4GB reservada para utilização

em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos

Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM

para dar uso à memória que o Windows® não utiliza.

Português

81

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do

jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de

jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos

pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Jumper para limpar o

CMOS

(CLRCMOS1)

Limpar CMOSPredenição

(consultar p.1, N.º 3)

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os

Português

parâmetros do sistema para os valores predenidos, encerre o computador e desligue

a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper

para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não

limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar

o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar

o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha

em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas

serão limpos se a pilha do CMOS for retirada.

Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS

"Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

82

H87M-IT X

1.4 Terminais e conectores integrados

Terminal do painel de

Ligue o botão de

GND

RESET#

sistema

alimentação, o botão de

(PAINEL1 de 9 pinos)

reposição e o indicador

(consultar p.1, N.º 9)

do estado do sistema no

chassis a este terminal de

acordo com a descrição

abaixo. Tenha em atenção

os pinos positivos e

negativos antes de ligar os

cabos.

Português

83

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers

sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e

conectores irá causar danos permanentes à placa principal.

GND

#

GND

PLED-

HDLED-

PLED+

HDLED+

1

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para

desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para

reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará

acesso quando o sistema estiver em funcionamento. O LED cará intermitente quando o

sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema

estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará

acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel

frontal consiste principalmente em um botão de alimentação, um botão de reposição, um

LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar

o seu módulo de painel frontal do chassis a este conector, certique-se de que os os e os

pinos têm uma correspondência exacta.

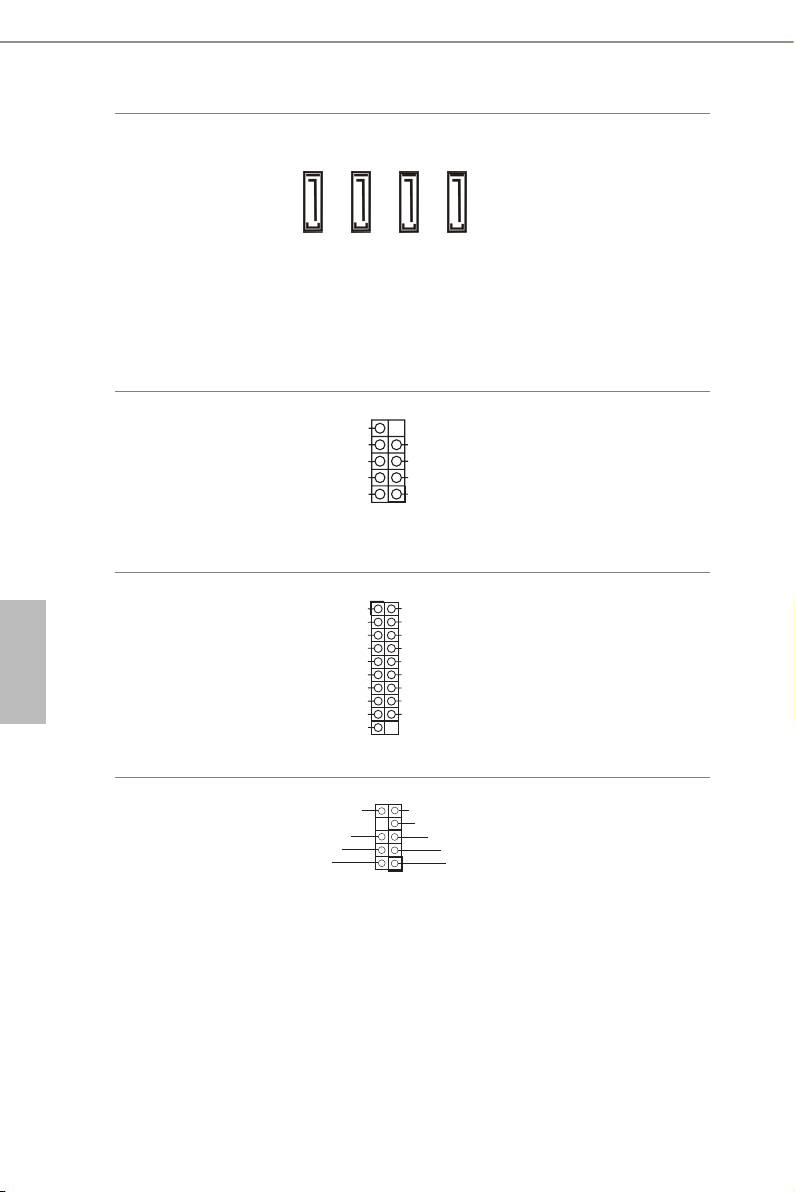

Conectores ATA3 de série

Estes quatro conectores

(SATA3_0:

SATA3 suportam

consultar p.1, Nº. 10)

cabos de dados SATA

(SATA3_1:

para dispositivos de

consultar p.1, Nº. 11)

armazenamento interno

(SATA3_2:

com uma velocidade de

consultar p.1, Nº. 12)

transferência de dados de

(SATA3_3:

até 6,0 Gb/s.

consultar p.1, N.º 13)

Terminais USB 2.0

Para além das duas portas

(USB10_11 de 9 pinos)

USB 2.0 no painel de E/S,

(consultar p.1, N.º 8)

existe um terminal nesta

placa principal. Cada

terminal USB 2.0 é capaz

de suportar duas portas.

Terminais USB 3.0

Para além das quatro

Português

(USB3_5_6 de 19 pinos)

portas USB 3.0 no painel

(consultar p.1, N.º 7)

de E/S, existe um terminal

nesta placa principal. Cada

terminal USB 3.0 é capaz

de suportar duas portas.

Terminal de áudio do

Este terminal destina-se

painel frontal

à ligação de dispositivos

(HD_AUDIO1 de 9 pinos)

áudio ao painel de áudio

(consultar p.1, N.º 16)

frontal.

84

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

GND

IntA_PA_D+

IntA_PA_D-

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

IntA_PA_SSRX-

IntA_PB_SSRX-

Vbus

Vbus

GN D

OUT2_L

J_SENSE

PRESENCE#

OUT2_R

MIC_RET

MIC2_R

1

SATA3_3

SATA3_2

SATA3_1

SATA3_0

T

H87M-IT X

1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis

deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso

manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal

de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.

B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Ligue Terra (GND) a Terra (GND).

D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de

os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel

de controlo Realtek e ajuste o “Volume de gravação”.

Conector da ventoinha do

Ligue o cabos da

chassis

ventoinha aos conectores

(CHA_FAN1 de 4 pinos)

da ventoinha colocando

(consultar p.1, N.º 14)

o cabo preto no pino de

ligação à terra.

Conectores da ventoinha

Esta placa principal inclui

da CPU

um conector de ventoinha

(CPU_FAN1 de 4 pinos)

de CPU (Ventoinha

Português

(consultar p.1, N.º 6)

silenciosa) de 4 pinos.

Se pretender ligar uma

ventoinha de CPU de 3

pinos, ligue-a ao Pino 1-3.

Conector de alimentação

Esta placa principal

ATX

inclui um conector de

(ATXPWR1 de 24 pinos)

alimentação de ATX de 24

(consultar p.1, N.º 5)

pinos. Para utilizar uma

fonte de alimentação ATX

de 20 pinos, introduza-a

no Pino 1 e Pino 13.

85

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

12

24

1

13

Conector de alimentação

Esta placa principal

de 12V ATX

inclui um conector de

(ATX12V1 de 8 pinos)

alimentação de 12V ATX

(consultar p.1, N.º 1)

de 8 pinos. Para utilizar

uma fonte de alimentação

ATX de 4 pinos,

introduza-a no Pino 1 e

Pino 5.

Terminal de intrusão do

Esta placa principal suporta

chassis(CI1 de 2 pinos)

a função de detecção de

(consultar p.1, N.º 4)

ABERTURA da CAIXA que

detecta se a tampa do chassis foi

removida. Esta função requer um

chassis com design de detecção de

intrusão.

Terminal TPM

Este conector suporta um sistema

(TPMS1 de 17 pinos)

com Módulo de Plataforma

Português

(consultar p.1, N.º 15)

Conável (TPM), que pode

armazenar com segurança chaves,

certicados digitais, palavras-

passe e dados. Um sistema TPM

também ajuda a melhorar a

segurança de rede, a proteger

identidades digitais e a garantir a

integridade da plataforma.

86

GND

l

LFRAME#_L

1

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

SMB_DATA _MAIN

TPM_RST#

SMB_CLK_MAIN

GND
