1. Введение

Благодарим вас за покупку материнской платы ASRock H77M-ITX надежной материнской

платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими

требованиями к качеству. Она обеспечивает превосходную производительность и

отличается отличной конструкцией, которые отражают приверженность ASRock качеству и

долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock H77M-ITX

(форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см)

Руководство по быстрой установке ASRock H77M-ITX

Компакт-диск поддержки ASRock H77M-ITX

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

Русский

87

ASRock H77M-ITX Motherboard

1.2 Спецификации

Платформа - форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см

- Весь Твердый Конденсаторный проект (100% японские

высококачественные конденсаторы на основе проводящих

полимеров)

®

TM

Процессор - Поддержка процессора Intel

Core

i7 / i5 / i3 3-го и 2-го поколения

с помощью разъема для процессоров LGA 1155

- Дизайн системы питания DigiPower

- 4 + 2 проектирование фаз питания

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка разблокированного ЦП серии K

- Поддержка технологии Hyper-Threading

(см. ОСТОРОЖНО, пункт 1)

®

- Поддержка технологии Intel

Rapid Start Technology и Smart Connect

®

Technology с помощью процессора Intel

Ivy Bridge

®

Набор микросхем - Intel

H77

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 2)

- 2 x гнезда DDR3 DIMM

- Поддержите DDR3 1600/1333/1066 не- ECC, безбуферная память

®

(DDR3 1600 с процессором Intel

Ivy Bridge, DDR3 1333 с

®

процессором Intel

Sandy Bridge)

- Максимальный объем системной памяти: 16 ГБ

(см. ОСТОРОЖНО, пункт 3)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 1 x слота PCI Express 3.0 x16 (PCIE1: режим x16)

расширения (см. ОСТОРОЖНО, пункт 4)

®

* PCIE 3.0 поставляется только в комплекте с ЦП Intel

Ivy Bridge. В

®

комплекте с ЦП Intel

Sandy Bridge поставляется только модель

PCIE 2.0.

®

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA

поддерживаются только с процессорами, оснащенными

интегрированным графическим процессором.

®

®

- Поддержка функций встроенных видеоадаптеров Intel

HD: Intel

®

TM

®

Quick Sync Video 2.0, Intel

InTru

3D, технологии Intel

Clear Video

®

TM

®

HD, Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 с процессором Intel

Ivy Bridge, Pixel

Русский

®

Shader 4.1, DirectX 10.1 с процессором Intel

Sandy Bridge

- Макс. объем разделяемой памяти 1760Мб

(см. ОСТОРОЖНО, пункт 5)

- три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 6)

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

@ 60 Гц

- Поддержка DVI с максимальным разрешением до 1920х1200 @ 60

Гц

88

ASRock H77M-ITX Motherboard

- Поддержка D-Sub с максимальным разрешением до 2048х1536 @

75 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор

с разъемом HDMI) (см. ОСТОРОЖНО, пункт 7)

- Поддержка функции HDCP через разъемы DVI и HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы DVI и HDMI

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC892)

- Поддержка Premium Blu-ray audio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры PS/2

панели - 1 x D-Sub порт

- 1 x DVI-D порт

- 1 x HDMI порт

- 1 x порт Optical SPDIF Out

- 4 x порта USB 2.0 на задней панели в стандартной конфигурации

- 1 x eSATA2 порт

- 2 x порта USB 3.0 на задней панели в стандартной конфигурации

- 1 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 8)

SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с, с

аппаратной поддержкой функций RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Rapid Storage и технологии Intel Smart Response),

NCQ, AHCI и горячего подключения

USB 3.0 - 2 x задних порта USB 3.0 на контроллере с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5

Гбит/с

- 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) с

поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

данных до 5 Гбит/с

Колодки и - 2 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

плате RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel

Русский

Smart Response), NCQ, AHCI и горячего подключения

- 2 x разъема SATA3 6,0 Гбит/с

- 1 x Датчик пользовательского инфракрасного модуля

89

ASRock H77M-ITX Motherboard

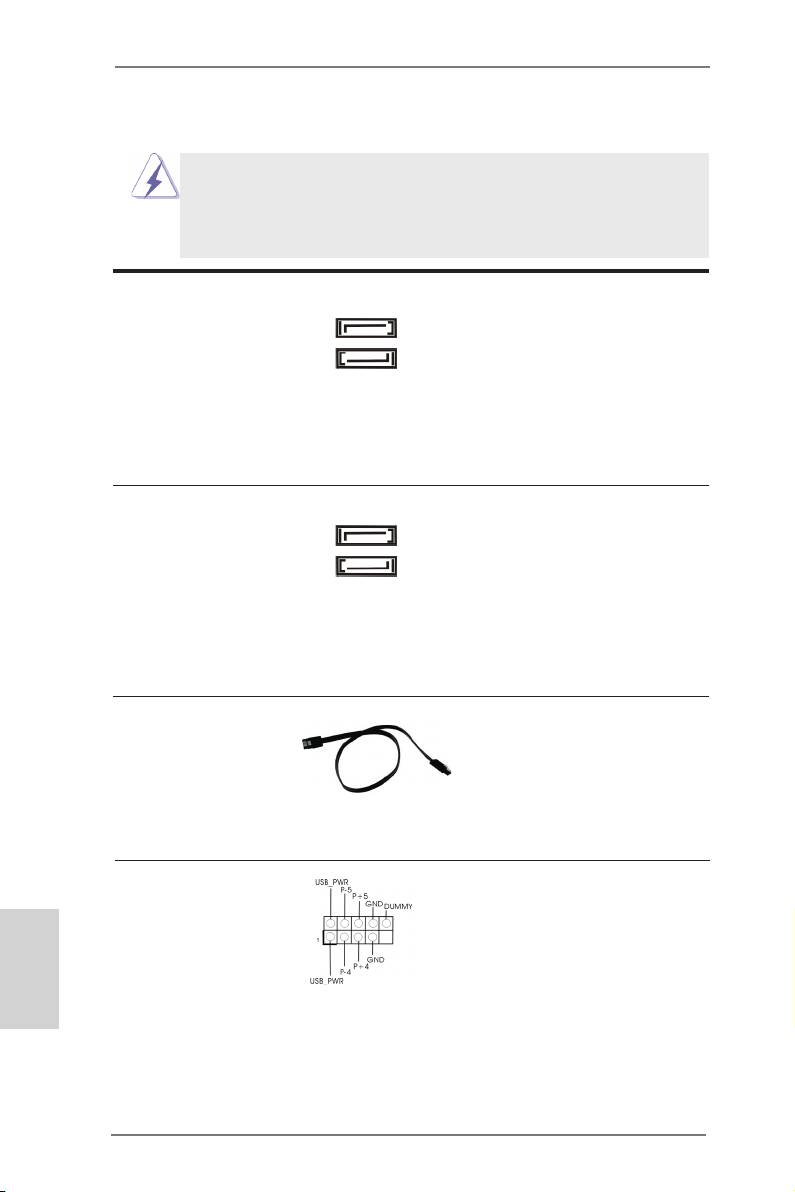

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъемы Serial ATA2 два соединителя Serial ATA2

(SATA_2, см. стр. 2, п. 4)

предназначаются для

SATA_2

(SATA_3, см. стр. 2, п. 5)

подключения внутренних

устройств хранения с

использованием интерфейсных

SATA_3

кабелей SATA2. В настоящее

время интерфейс SATA допускает

скорость передачи данных до \ 3,0

Гбит/с.

Разъемы Serial ATA3 два соединителя Serial ATA3

SATA_0

(SATA_0, см. стр. 2, п. 3)

предназначаются для

(SATA_1, см. стр. 2, п. 2)

подключения внутренних

устройств хранения с

использованием нтерфейсных

SATA_1

кабелей SATA3. В настоящее

время интерфейс SATA допускает

скорость передачи данных до \ 6,0

Гбит/с.

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3

(дополнительно)

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA2 / SATA3

либо к материнской плате.

Колодка USB 2.0 Помимо четыре стандартных

(9-контактный USB4_5)

портов USB 2.0 на панели ввода-

(см. стр. 2, п. 7)

вывода, на данной материнской

Русский

плате предусмотрен один разъем

USB 2.0. Этот разъем USB 2.0

поддерживает два порта USB 2.0.

96

ASRock H77M-ITX Motherboard

Колодка USB 3.0 Помимо два стандартных

(19-контактный USB3_3_4)

портов USB 3.0 на панели ввода-

(см. стр. 2, п. 12)

вывода, на данной материнской

плате предусмотрен один разъем

USB 3.0. Этот разъем USB 3.0

поддерживает два порта USB 3.0.

Аудиоразъем передней Этот интерфейс предназначен

GND

P RESENCE#

панели для присоединения аудиокабеля

M IC_RET

OUT_RET

(9-контактный HD_AUDIO1)

передней панели,

(см. cтр. 2, п. 15)

обеспечивающего удобное

1

подключение аудиоустройств и

O UT2_L

J _SENSE

управление ими.

O UT2_R

M IC2_R

M IC2_L

Русский

97

ASRock H77M-ITX Motherboard

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

(4-контактный CIR1)

подключения дистанционный

(см. стр. 2, п. 10)

приемник.

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

®

Для ОС Windows

XP / XP 64-бита:

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

®

TM

TM

Для ОС Windows

7 / 7 64-бита, Vista

/ Vista

64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

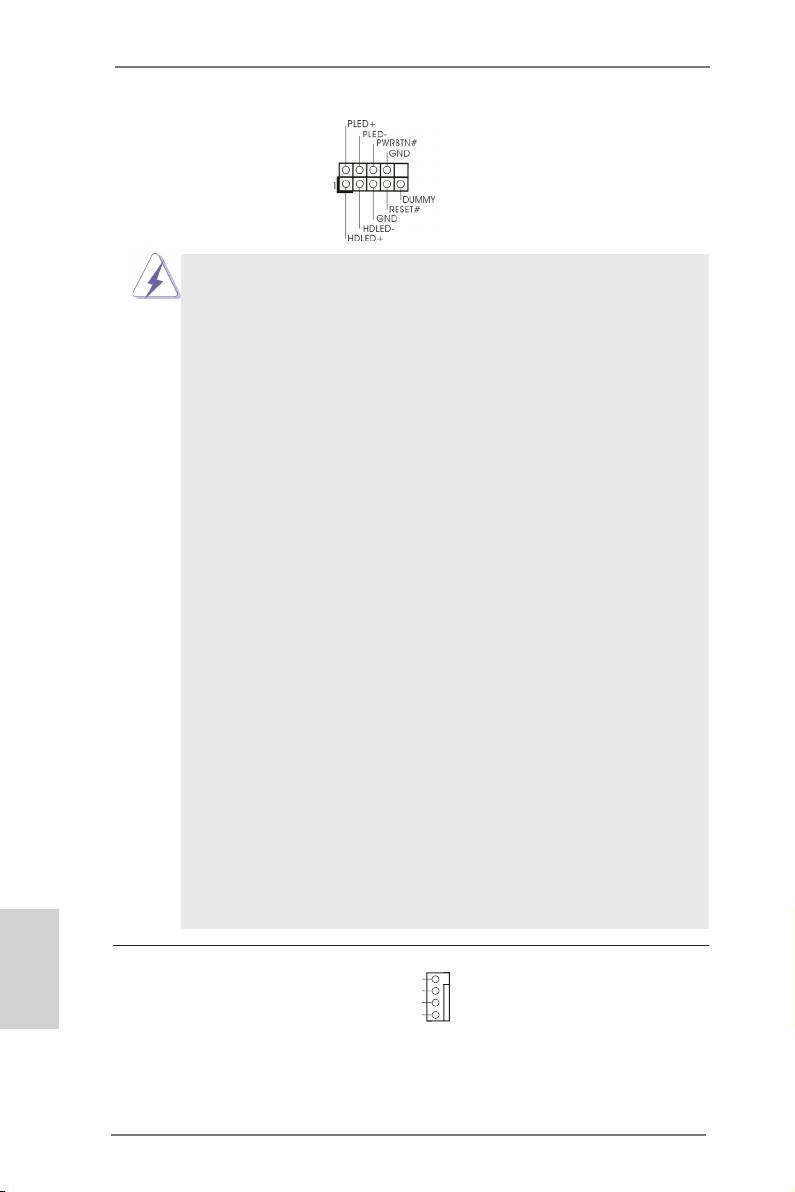

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

(см. стр. 2, п. 8)

передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса и

индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1/S3. Этот индикатор не светится, когда система

находится в режиме ожидания S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

Русский

Chassis Fan-соединители Подключите кабели вентилятора к

FAN_SPEED_CONTROL

(4-контактный CHA_FAN1)

соединителям и присоедините

CHA_FAN_SPEED

(см. стр. 2, п. 17)

+12V

черный шнур к штырю заземления.

GND

98

ASRock H77M-ITX Motherboard

Разъем вентилятора Подключите к этому разъему

FAN_S PEED_CONTROL

4

процессора кабель вентилятора процессора

CPU_FAN_SPEED

3

(4-контактный CPU_FAN1)

так, чтобы черный провод

+ 12V

2

GND

1

(см. стр. 2, п. 16)

соответствовал контакту земли.

Данная материнская плата поддерживает вентиляторы процессора с

4-контактным разъемом (функция тихого режима вентилятора), однако

вентиляторы с 3-контактным разъемом также будут успешно работать, хотя

функция управления скоростью вращения вентилятора окажется

недоступной. Если вы хотите подключить вентилятор процессора с

3-контактным разъемом к разъему вентилятора процессора на данной

материнской плате, для этого следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

Колодка питания ATX Подключите к этой колодке

24 13

(24-контактный ATXPWR1)

кабель питания ATX.

(см. стр. 2, п. 9)

12 1

Несмотря на то, что эта материнская плата предусматр-ивает

24-штыревой разъем питания ATX, работа будет продолжаться, даже

если адаптируется традиционный 20-штыревой разъем питания

ATX. Для использования 20-штыревого разъема питания ATX

вставьте источник питания вместе со штекером 1 и штекером 13.

24 13

Установка 20-штыревого разъема питания ATX

12 1

Колодка питания 12V-ATX Подключите к этой колодке

(4-контактный ATX12V1)

кабель питания ATX 12V.

(см. стр. 2, п. 19)

Русский

99

ASRock H77M-ITX Motherboard
