ASRock H77M-ITX: 1. Introducción

1. Introducción: ASRock H77M-ITX

1. Introducción

Gracias por su compra de ASRock H77M-ITX placa madre, una placa de conanza

producida bajo el control de calidad estricto y persistente. La placa madre provee

realización excelente con un diseño robusto conforme al compromiso de calidad y

resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especicaciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modicación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra

página web con el número de modelo especíco de su placa.

www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock H77M-ITX

(Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”)

Guía de instalación rápida de ASRock H77M-ITX

CD de soporte de ASRock H77M-ITX

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

ASRock le recuerda...

®

TM

TM

Para mejorar el rendimiento en Windows

7 / 7 64 bits / Vista

/ Vista

64 bits, es recomendable establecer la opción del BIOS de la congura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la conguración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Español

73

ASRock H77M-ITX Motherboard

1.2 Especificación

Plataforma - Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”

- Todo diseño de Capacitor Sólido (condensadores de

polímero conductor de alta calidad de fabricación 100%

japonesa)

®

TM

Procesador - Admite procesadores Intel

Core

i7 / i5 / i3 de la 3ª y 2ª

generación en el paquete LGA1155

- Diseño de alimentación digital

- Diseño de fases de potencia 4 + 2

®

- Admite la tecnología Intel

Turbo Boost 2.0 Technology

- Admite procesador desbloqueado de la serie K

- Admite tecnología Hyper Threading (ver ATENCIÓN 1)

®

- Admite las tecnologías Intel

Rapid Start y Smart Connect

®

con la CPU Intel

Ivy Bridge

®

Chipset - Intel

H77

Memoria - Soporte de Tecnología de Memoria de Doble Canal

(ver ATENCIÓN 2)

- 2 x DDR3 DIMM slots

- Apoya DDR3 1600/1333/1066 non-ECC, memoria de

®

un-buffered (DDR3 1600 con CPU Intel

Ivy Bridge,

®

DDR3 1333 con CPU Intel

Sandy Bridge)

- Máxima capacidad de la memoria del sistema: 16GB

(vea ATENCIÓN 3)

®

- Compatible con Intel

Extreme Memory Prole (XMP)1.3/1.2

Ranuras de - 1 x ranura PCI Express 3.0 x16 (PCIE1: modo x16)

Expansión (vea ATENCIÓN 4)

®

* PCIE 3.0 solamente se admite con una CPU Intel

Ivy

®

Bridge. Con una CPU Intel

Sandy Bridge, solamente

admite PCIE 2.0.

VGA OnBoard * Los efectos visuales incorporados con grácos de alta

®

denición Intel

y las salidas VGA sólo se soportan con

procesadores con GPU integrada.

®

®

- Admite Intel

HD Graphics Built-in Visuals: Intel

Quick Sync

Español

®

TM

®

Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 con CPU Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 con CPU Intel

Sandy Bridge

- 1760MB de Memoria máxima compartida (vea ATENCIÓN 5)

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

(vea ATENCIÓN 6)

74

ASRock H77M-ITX Motherboard

- Admite HDMI 1.4a con una resolución máxima de 1920x1200

a 60 Hz

- Admite DVI con una resolución máxima de 1920x1200 a 60

Hz

- Admite D-Sub con una resolución máxima de 2048x1536 a

75 Hz

- Admite Sincronización automática entre audio y vídeo, Deep

Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con

HDMI (se necesita un monitor compatible con HDMI)

(ver ATENCIÓN 7)

- Admite la función HDCP con puertos DVI y HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puertos DVI y HDMI

Audio - 7.1 CH HD Audio con Protección de Contenido

(Realtek ALC892 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Soporta Wake-On-LAN

- Admite detección de conexión de cable LAN

- Compatible con Ethernet 802.3az de bajo consumo

energético

- Compatible con PXE

Entrada/Salida de I/O Panel

Panel Trasero - 1 x puerto de teclado PS/2

- 1 x puerto D-Sub

- 1 x puerto DVI-D

- 1 x puerto HDMI

- 1 x puerto de salida óptica SPDIF

- 4 x puertos USB 2.0 predeterminados

- 1 x Conector eSATA2

- 2 x puertos USB 3.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

LED de VELOCIDAD)

- Conexión de audio: Altavoz trasero / Central / Bajos /

Entrada de línea / Altavoz frontal / Micrófono

(ver ATENCIÓN 8)

Español

SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con funciones RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y

tecnología Intel Smart Response), NCQ, AHCI y de Hot Plug

(conexión en caliente)

75

ASRock H77M-ITX Motherboard

USB 3.0 - 2 x puertos USB 3.0 traseros, compatible con USB 1.0/2.0/3.0

de hasta 5 GB/s

- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos

USB 3.0), compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s

Conectores - 2 x conexiones SATA2, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología

Intel Smart Response), NCQ, AHCI y de Hot Plug (conexión

en caliente)

- 2 x conexiones SATA3, admiten una velocidad de

transferencia de datos de hasta 6,0Gb/s

- 1 x Base de conexiones del módulo de infrarrojos para el

consumidor

- Conector de ventilador de CPU / chasis

- 24-pin cabezal de alimentación ATX

- 4-pin conector de ATX 12V power

- Conector de audio de panel frontal

- 1 x Cabezal USB 2.0 (admite 2 puertos USB 2.0 adicionales)

- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)

BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA Voltage

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto

multimedia ASRock MAGIX - OEM

Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 9)

Única - ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 10)

- ASRock APP Charger (vea ATENCIÓN 11)

- ASRock SmartView (vea ATENCIÓN 12)

Español

- ASRock XFast USB (vea ATENCIÓN 13)

- ASRock XFast LAN (vea ATENCIÓN 14)

- ASRock XFast RAM (vea ATENCIÓN 15)

- ASRock Crashless BIOS (vea ATENCIÓN 16)

- ASRock OMG (Online Management Guard)

(vea ATENCIÓN 17)

- ASRock Internet Flash (vea ATENCIÓN 18)

76

ASRock H77M-ITX Motherboard

- Tecnología de activación y desactivación de la reproducción

de ASRock (vea ATENCIÓN 19)

- Amplicador Híbrido:

- ASRock U-COP (vea ATENCIÓN 20)

- Protección de Falla de Inicio (B.F.G..)

- Indicador LED nocturno

Monitor - Sensibilidad a la temperatura del procesador

Hardware - Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU

- Taquímetros de los ventiladores del procesador y del chasis

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

7 / 7 64 bits /

TM

TM

Vista

/ Vista

64 bits / XP / XP 64 bits (vea ATENCIÓN 21)

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

(vea ATENCIÓN 22)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.

Español

77

ASRock H77M-ITX Motherboard

ATENCIÓN !

1. Por favor consulte página 43 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 17 para

su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

®

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

TM

®

7 / Vista

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

®

memoria que no puede usar Windows

.

4. Para conseguir que PCI Express funcione a una velocidad Gen 3, debe

instalar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express

solamente funcionará a velocidad PCI Express Gen 2.

5. El tamaño de la memoria compartido máximo es denido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site

®

de Intel

para la información más última.

6. Puede elegir entre dos de los tres monitores solamente. Los monitores

D-Sub, DVI-D y HDMI no se pueden habilitar al mismo tiempo. Además,

con el adaptador DVI a HDMI, el puerto DVI-D puede admitir las mismas

funciones que el puerto HDMI.

7. Las funciones xvYCC y Deep Color solamente se admiten con el sistema

®

operativo Windows

7 de 64 bits/ 7. El modo Deep Color solamente se

habilitará si la pantalla admite 12 bpc en EDID. HBR se admite en Win-

®

TM

TM

dows

7 64 bits / 7 / Vista

64 bits / Vista

.

8. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

9. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema

mediante una interfaz sencilla, que incluye supervisión de hardware,

control de ventiladores, función de aumento de la velocidad del reloj,

DNA OC y IES. La función de supervisión de hardware, muestra las

principales lecturas del sistema. La función de control de los

ventiladores, muestra la velocidad y la temperatura de los ventiladores y

Español

permite ajustarlas. La función de aumento de la velocidad del reloj,

permite aumentar la frecuencia de la CPU para conseguir un rendimiento

óptimo del sistema. La función DNA OC permite guardar la conguración

OC como un perl y compartirla con sus amigos. Después, sus

amistados pueden cargar el perl OC en sus propios sistemas para

obtener la misma conguración OC. En el protector de energía

inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede

reducir el número de fases de salida para mejorar la eciencia cuando

los núcleos de la CPU están inactivos sin que el rendimiento de cálculo

78

ASRock H77M-ITX Motherboard

disminuya. Visite nuestro sitio Web para obtener los procedimientos de

funcionamiento de ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

10. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

®

MS-DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al me de

conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad ash USB, unidad de disco exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

11. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fanstica solucn para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

12. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

®

TM

TM

de su sistema operativo es Windows

7 / 7 64 bits / Vista

/ Vista

64

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

13. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

del dispositivo.

Español

14. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede re-

79

ASRock H77M-ITX Motherboard

ducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo en

alta denición de Youtube y descargar archivos simultáneamente. Análi-

sis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

15 ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

®

Windows

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida

útil de las mismas.

16. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock Crash-

less BIOS nalizará de manera automática el proceso de actualización

una vez se restablezca en suministro de energía. Tome en cuenta que

los archivos del BIOS deben colocarse en el directorio raíz de su disco

USB. Sólo los puertos USB 2.0 soportan esta función.

17. Los administradores pueden establecer cortes de acceso a Internet o

acceso restringido a Internet en horarios especicados mediante OMG.

Puede elegir entre las opciones [Diariamente], [Día de la semana] o [En-

tre semana y Fines de semana] y, a continuación, programar las horas

de inicio y nalización del acceso a Internet concedido a otros usuarios.

Para impedir que los usuarios no eviten OMG, se necesitan cuentas de

invitado sin permiso para modicar la fecha y hora del sistema.

18. Internet Flash busca actualizaciones de rmware de UEFI disponibles

en nuestro servidores. En otras palabras, el sistema puede detectar

automáticamente la última versión de UEFI existente en nuestros servi-

dores y copiarla sin entrar en el sistema operativo Widows. Para poder

habilitar esta función, debe trabajar en un equipo congurado con DHCP.

19. La tecnología de activación y desactivación de la reproducción de

ASRock permite a los usuarios disfrutar de una excelente experiencia

de audio de los dispositivos de audio portátiles, como por ejemplo repro-

ductores MP3 o teléfonos móviles, en su PC, ¡incluso cuando su PC está

Español

apagado (o en el modo ACPI S5)! Esta placa base también proporciona

un cable de audio de 3,5 mm (opcional) que garantiza a los usuarios el

entorno de cálculo más práctico.

20. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala el

sistema de PC.

80

ASRock H77M-ITX Motherboard

®

®

21. ASRock XFast RAM no se admite en Microsoft

Windows

XP / XP 64

®

®

bits. Las tecnologías Intel

Smart Connect y puertos Intel

USB 3.0 no se

®

®

TM

TM

admite en Microsoft

Windows

Vista

/ Vista

64 bits / XP / XP 64 bits.

22. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.

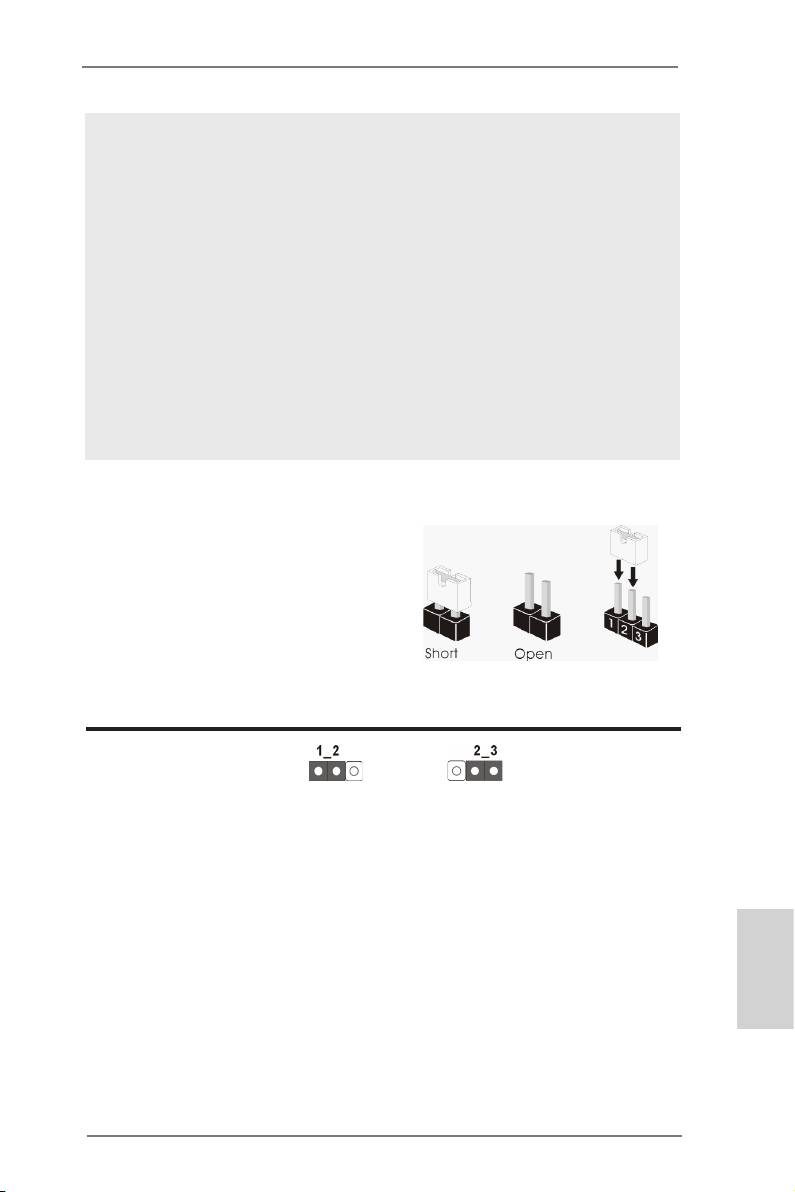

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está Open. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver p.2, N. 18)

Valor predetermi-

Restablecimiento de

nado

la CMOS

Nota:

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

ectrica. Deje que transcurran 15 segundos y, después, utilice un puente

para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

Español

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

81

ASRock H77M-ITX Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas dos conexiones de

SATA_2

(SATA_2: vea p.2, N. 4)

serie ATA2 (SATA2) admiten

(SATA_3: vea p.2, N. 5)

cables SATA para dispositivos

de almacenamiento internos. La

SATA_3

interfaz SATA2 actual permite

una velocidad de transferencia

de 3.0 Gb/s.

Conexiones de serie ATA3 Estas dos conexiones de

SATA_0

(SATA_0: vea p.2, N. 3)

serie ATA3 (SATA3) admiten

(SATA_1: vea p.2, N. 2)

cables SATA para dispositivos

de almacenamiento internos. La

SATA_1

interfaz SATA2 / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

en esta placa base.

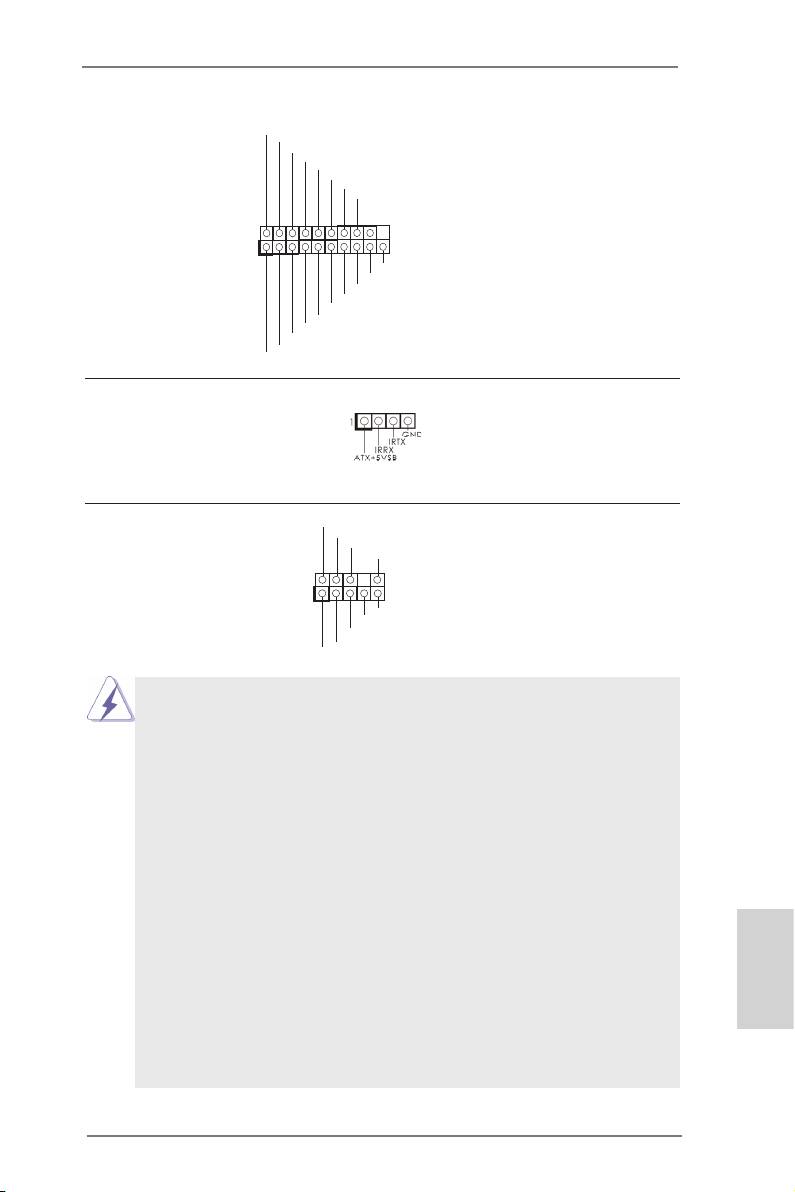

Cabezal USB 2.0 Además de cuatro puertos 2.0

(9-pin USB4_5)

predeterminados situados en el

(vea p.2, N. 7)

panel E/S, encontrará una

cabecera USB 2.0 en esta

Español

placa base. Esta cabecera USB

2.0 admiten dos puertos USB

2.0.

82

ASRock H77M-ITX Motherboard

Cabezal USB 3.0 Además de dos puertos 3.0

(19-pin USB3_3_4)

predeterminados situados en el

(vea p.2, N. 12)

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa base. Esta cabecera USB

3.0 admiten dos puertos USB

3.0.

Conector de audio de Este es una interface para

GND

P RESENCE#

M IC_RET

panel frontal cable de audio de panel frontal

OUT_RET

(9-pin HD_AUDIO1)

que permite conexión y control

(vea p.2, N. 15)

conveniente de apparatos de

1

O UT2_L

Audio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

Español

83

ASRock H77M-ITX Motherboard

IntA_P0 _D+

IntA_P0 _D-

GND

IntA_P0 _SSTX+

IntA_P0 _SSTX-

GND

IntA_P0 _SSRX+

IntA_P0 _SSRX-

Vbus

1

Vbus

IntA_P1 _SSRX-

IntA_P1 _SSRX+

GND

IntA_P1 _SSTX-

IntA_P1 _SSTX+

GND

IntA_P1 _D-

IntA_P1 _D+

DUMMY

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea p.2, N. 10)

1. El Audio de Alta Denición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

®

En sistemas operativos Windows

XP / XP 64-bit:

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

®

TM

TM

En sistemas operativos Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

(Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.2, N. 8)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1/S3. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Español

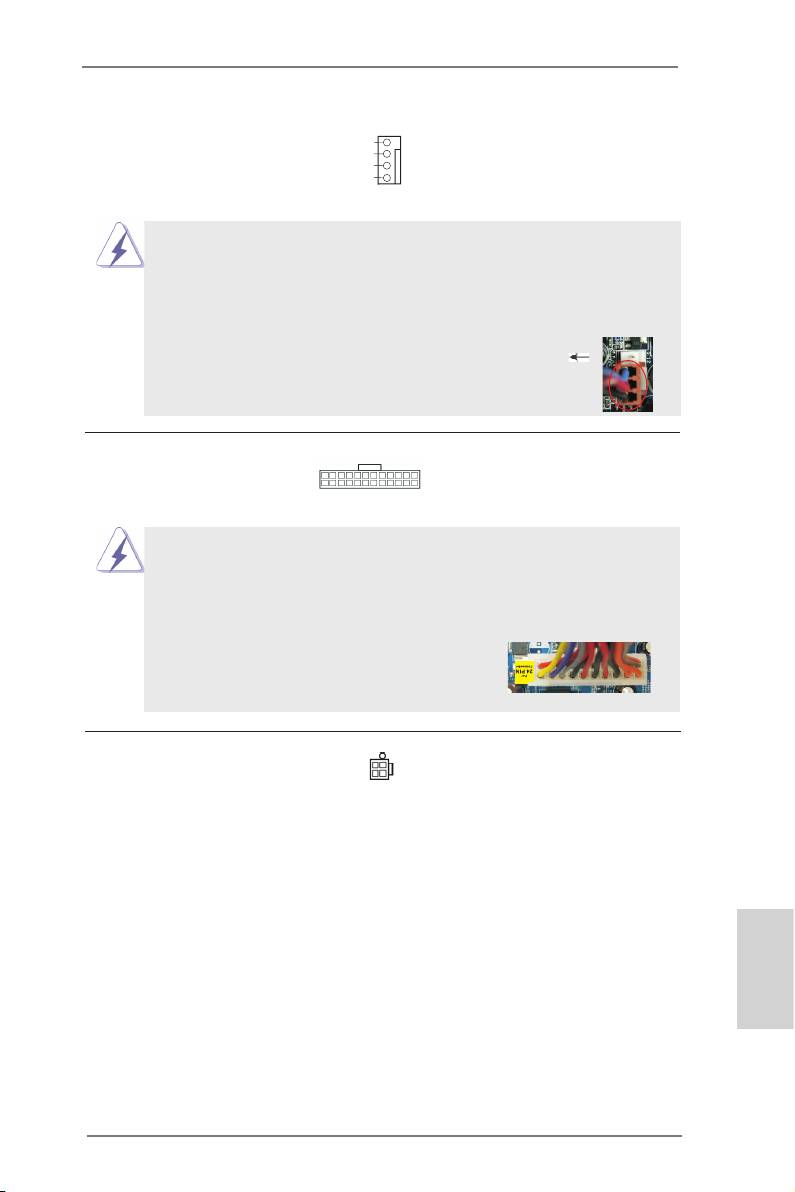

Conectores de ventilador de chasis Por favor, conecte los cables

(4-pin CHA_FAN1)

del ventilador a los conectores

FAN_SPEED_CONTROL

CHA_FAN_SPEED

(vea p.2, N. 17)

de ventilador, haciendo coincidir

+12V

GND

el cable negro con la patilla de

masa.

84

ASRock H77M-ITX Motherboard

Conector del ventilador Conecte el cable del ventilador

FAN_S PEED_CONTROL

4

de la CPU de la CPU a este conector y

CPU_FAN_SPEED

3

+ 12V

2

(4-pin CPU_FAN1)

haga coincidir el cable negro

GND

1

(vea p.2, N. 16)

con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

funcionando correctamente incluso sin la función de control de velocidad de

ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

conector del ventilador de procesador de esta placa base, conéctelo al contacto

1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX Conecte la fuente de

24 13

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 9)

12 1

A pesar de que esta placa base incluye in conector de alimentación ATX

de 24 pins, ésta puede funcionar incluso si utiliza una fuente de

alimentación ATX de 20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su fuente de

alimentación usando los Pins 1 y 13.

24 13

Instalación de una Fuente de Alimentación

12 1

ATX de 20 Pins

Cabezal de alimentación ATX 12V Conecte la fuente de

(4-pin ATX12V1)

alimentación ATX 12V a su

(vea p.2, N. 19)

cabezal.

Español

85

ASRock H77M-ITX Motherboard
