ASRock H77M-ITX: 1. Introduction

Entrée Ligne / Haut-parleur frontal / Microphone

(voir ATTENTION 8)

SATA3 - 2 x connecteurs SATA3 6,0 Gb/s, prennent en charge les

fonctions RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage et Intel Smart Response), NCQ, AHCI et Hot

Plug

USB 3.0 - 2 x ports USB3.0 à l’arrière, prennent en charge USB

1.0/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0), prend en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 2 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage et Intel Smart Response), NCQ, AHCI et

Hot Plug (Branchement à chaud)

- 2 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x Barrette pour module à infrarouges grand public

- Connecteur pour ventilateur de CPU/Châssis Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 1 x En-tête USB 2.0 (prendre en charge 2 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

Multi-ajustement

Français

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite multimédia

ASRock MAGIX - OEM

Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)

unique (voir ATTENTION 9)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir ATTENTION 10)

- Chargeur ASRock APP (voir ATTENTION 11)

48

ASRock H77M-ITX Motherboard

- ASRock SmartView (voir ATTENTION 12)

- ASRock XFast USB (voir ATTENTION 13)

- ASRock XFast LAN (voir ATTENTION 14)

- ASRock XFast RAM (voir ATTENTION 15)

- ASRock Crashless BIOS (voir ATTENTION 16)

- ASRock OMG (Online Management Guard)

(voir ATTENTION 17)

- ASRock Internet Flash (voir ATTENTION 18)

- Technologie Lecture Marche/Arrêt ASRock

(voir ATTENTION 19)

- L’accélérateur hybride:

- ASRock U-COP (voir ATTENTION 20)

- Garde d’échec au démarrage (B.F.G.)

- DEL veilleuse

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur ventilateur

- Tachéomètre ventilateur châssis ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour

châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis à plusieurs

vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

/ XP / XP 64-bit (voir ATTENTION 21)

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 22)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

Français

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

49

ASRock H77M-ITX Motherboard

ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 43 du manuel de l’utilisateur sur le CD tech-

nique.

2. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 17

pour réaliser une installation correcte.

3. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

7 /

TM

®

Vista

/ XP. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre

de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

®

mémoire que Windows

ne peut pas utiliser.

4. Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer

le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge,

PCI Express ne fonctionnera qu’en vitesse PCI Express Gen 2.

5. La dimension maximum du memoire partage est denie par le vendeur

®

de jeu de puces et est sujet de changer. Veuillez verier la Intel

website

pour les informations recentes SVP.

6. Vous pouvez choisir de n’utiliser que deux moniteurs sur trois. Les

moniteurs D-Sub, DVI-D et HDMI ne peuvent pas être activés en même

temps. En outre, avec l’adaptateur DVI-HDMI, le port DVI-D peut prendre

en charge les mêmes fonctions que le port HDMI.

®

7. xvYCC et Deep Color ne sont pris en charge que sous Windows

7 64-

bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en

®

charge 12bpc en EDID. HBR est pris en charge sous Windows

7 64-bit /

TM

TM

7 / Vista

64-bit / Vista

.

8. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

9. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une

interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du

ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de

périphériques, il afche les valeurs principales de votre système.

Dans Contrôle du ventilateur, il afche la vitesse du ventilateur et la

Français

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

un prol et les partager avec vos amis. Vos amis pourront alors installer

le prol OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne

50

ASRock H77M-ITX Motherboard

sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

10. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado

na memória Flash ROM. Esta prática ferramenta de actualização do

BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar

®

nos sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com apenas

alguns cliques sem ter de utilizar outra disquete ou outro complicado

utilitário de ash. Note que a unidade ash USB ou a unidade de disco

rígido devem utilizar o sistema de cheiros FAT32/16/12.

11. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simulta-

nément plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

12. SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en

exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le

contact avec vos amis itinérants. Pour utiliser la fonction SmartView,

veuillez vous assurez que votre version de système d’exploitation est

®

TM

TM

Windows

7 / 7 64 bits / Vista

/ Vista

64 bits, et que vous utilisez le

navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/

SmartView/index.asp

13. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

Français

14. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

51

ASRock H77M-ITX Motherboard

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

15. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité

l’espace mémoire que les processeurs du système d’exploitation Win-

dows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue

le temps de chargement des sites Internet précédemment visités, ren-

dant la navigation sur le web plus rapide que jamais. Il rend également

l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage

indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à

vos SSD ou HDD an d’accroitre leur durée de vie utile.

16. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

17. Grâce à OMG, les administrateurs ont la possibilité de créer un couvre-

feu Internet ou de limiter l’accès à Internet à des périodes spéciques.

Choisissez entre les options [Quotidien], [Jour de la semaine] ou [Jours

de la semaine et week-ends], puis programmez l’heure de début et de

n de l’accès Internet accordé à d’autres utilisateurs. An d’éviter tout

contournement du système OMG par les utilisateurs, des comptes invité

sans autorisation d’accès à la modication de l’heure système sont req-

uis.

18. La fonction Internet Flash recherche les mises à jour disponibles pour le

microprogramme UEFI sur nos serveurs. En d’autres termes, le système

est capable de détecter automatiquement la mise à jour UEFI la plus

récente sur nos serveurs et la transmet sans avoir à accéder au système

d’exploitation Windows. Veuillez noter que le service DHCP doit être ac-

tivé sur votre ordinateur pour pouvoir utiliser cette fonction.

19. La Technologie Lecture Marche/Arrêt ASRock permet aux utilisateurs

d’expériencer l’audio incroyable à partir d’appareils audio portables

comme un lecteur MP3 ou un téléphone portable, sur votre PC, même

lorsque le PC est éteint (ou en mode ACPI S5)! Cette carte mère fournie

Français

aussi un câble audio 3,5mm gratuit (optionnel) qui facilite beaucoup dans

les environnements informatiques.

20. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-

tiquement. Avant de redémarrer le système, veuillez vérier que le ven-

tilateur d’UC sur la carte mère fonctionne correctement et débranchez le

cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation

de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU

le dissipateur lors de l’installation du PC.

52

ASRock H77M-ITX Motherboard

®

®

21. ASRock XFast RAM n’est pas pris en charge par Microsoft

Windows

®

®

XP / XP 64-bit. Les technologie Intel

Smart Connect et ports Intel

USB

®

®

TM

TM

3.0 n’est pas pris en charge par Microsoft

Windows

Vista

/ Vista

64-

bit / XP / XP 64-bit.

22. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

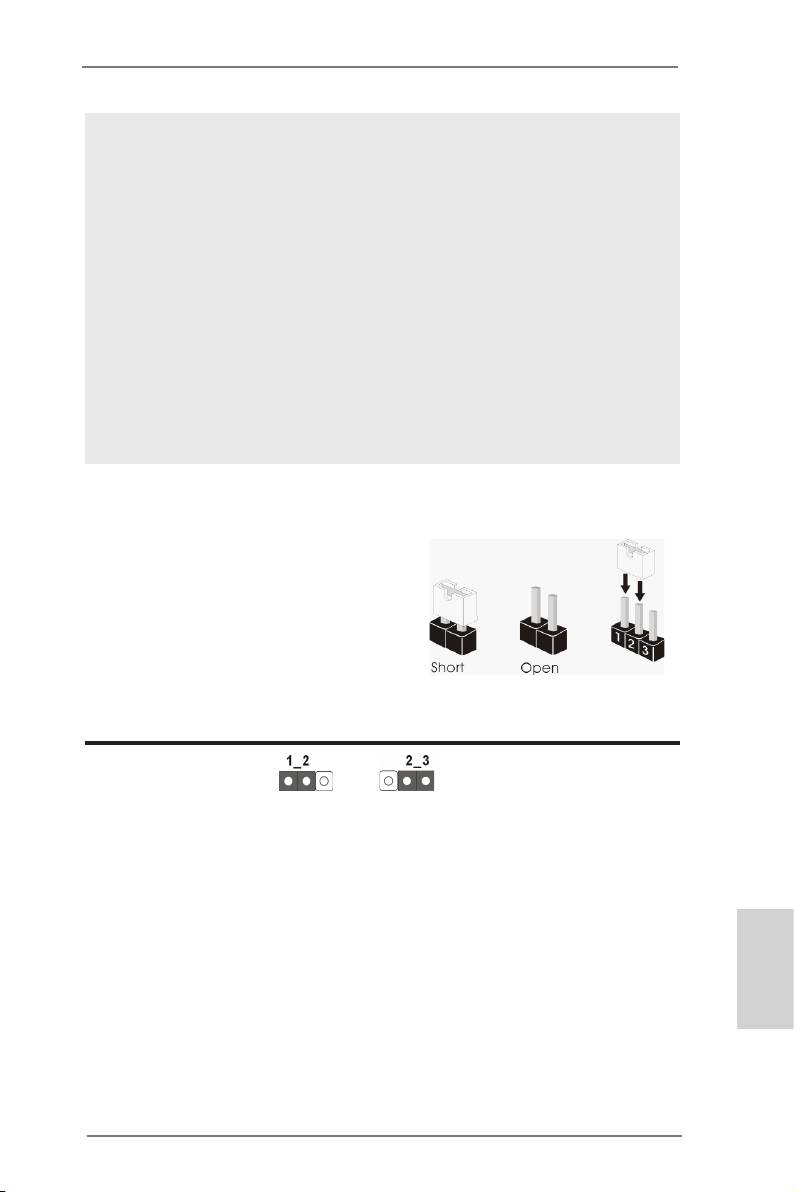

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 18)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

Français

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

53

ASRock H77M-ITX Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces deux connecteurs Série

SATA_2

(SATA_2: voir p.2 No. 4)

ATA2 (SATA2) prennent en

(SATA_3: voir p.2 No. 5)

charge les câbles SATA pour

les périphériques de stockage

SATA_3

internes. L’interface SATA2

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3 Ces deux connecteurs Série

SATA_0

(SATA_0: voir p.2 No. 3)

ATA3 (SATA3) prennent en

(SATA_1: voir p.2 No. 2)

charge les câbles SATA pour

les périphériques de stockage

SATA_1

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

mere.

En-tête USB 2.0 En plus des quatre ports USB

(USB4_5 br. 9)

2.0 par défaut sur le panneau

Français

(voir p.2 No. 7)

E/S, il y a une barrette USB 2.0

sur la carte mère. Cette barrette

USB 2.0 peut prendre en

charge deux ports USB 2.0.

54

ASRock H77M-ITX Motherboard

En-tête USB 3.0 En plus des deux ports USB

(USB3_3_4 br. 19)

3.0 par défaut sur le panneau

(voir p.2 No. 12)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

Connecteur audio panneau C’est une interface pour un

GND

GND

P RESENCE#

P RESENCE#

(HD_AUDIO1 br. 9)

M IC_RET

M IC_RET

câble avant audio en façade qui

OUT_RET

OUT_RET

(voir p.2 No. 15)

permet le branchement et le

contrôle commodes de

1

1

O UT2_L

O UT2_L

périphériques audio.

J _SENSE

J _SENSE

O UT2_R

O UT2_R

M IC2_R

M IC2_R

M IC2_L

M IC2_L

Français

55

ASRock H77M-ITX Motherboard

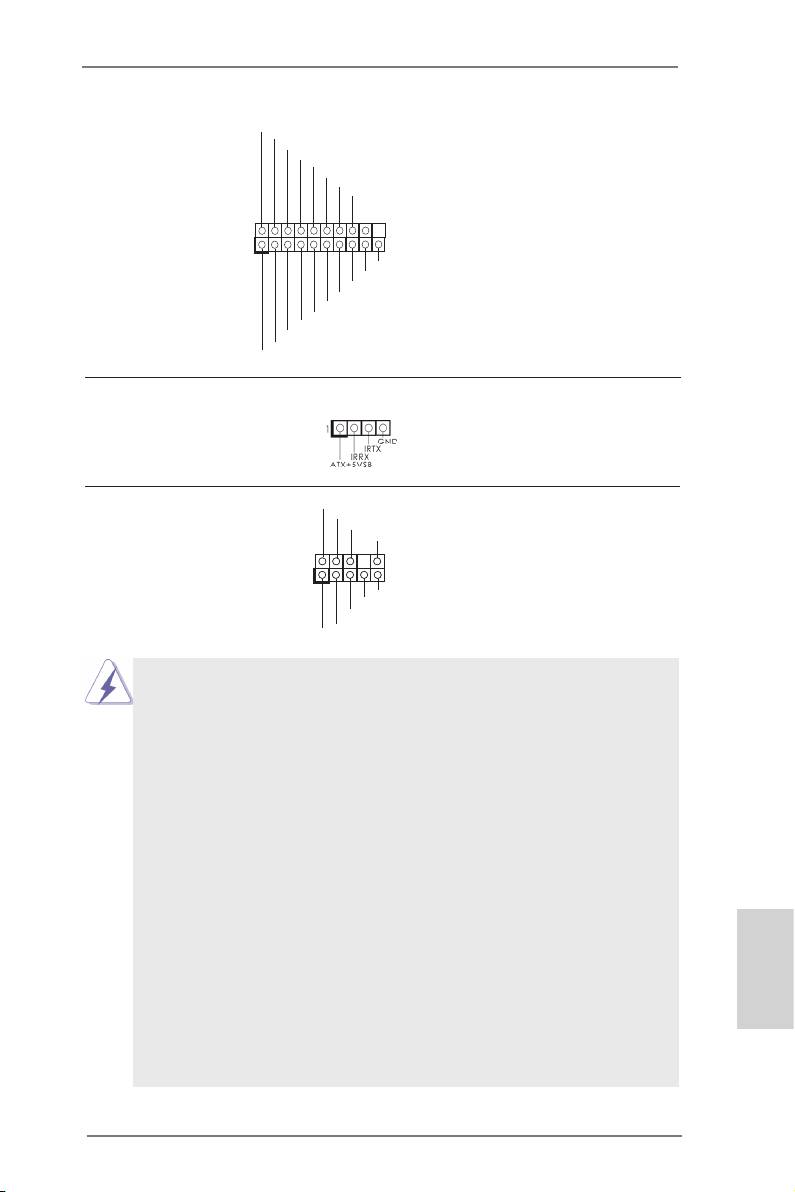

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur.

(voir p.2 No. 10)

1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br. 9)

plusieurs fonctions du panneau

(voir p.2 No. 8)

système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

Français

Connecteur pour châssis ventilateur Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

FAN_SPEED_CONTROL

CHA_FAN_SPEED

(voir p.2 No. 17)

pour ventilateur et faites

+12V

GND

correspondre le l noir à la

broche de terre.

56

ASRock H77M-ITX Motherboard

Connecteur du ventilateur Veuillez connecter le câble de

FAN_S PEED_CONTROL

4

de l’UC ventilateur d’UC sur ce

CPU_FAN_SPEED

3

+ 12V

2

(CPU_FAN1 br. 4)

connecteur et brancher le l

GND

1

(voir p.2 No. 16)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX Veuillez connecter l’unité

24 13

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 9)

tête.

12 1

Bien que cette carte mère fournisse un connecteur de courant ATX 24

broches, elle peut encore fonctionner si vous adopter une alimentation

traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20

broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et

13.

24 13

20-Installation de l’alimentation électrique ATX

12 1

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.4)

d’alimentation électrique ATX

(voir p.2 No. 19)

12V sur ce connecteur.

Français

57

ASRock H77M-ITX Motherboard
