2. 主機板安裝

安全防範

安裝主機板時，注意以下安全防範：

1、設備要有良好的接地線，避免靜電損害，進行安裝前，請

先斷開電源，否則會損壞主機板。

2、  為了避免主機板上的組件受到靜電損害，絕不要把主機板

徑直放到地毯等類似的地方，也要記住在接觸主機板前使

用一個靜電手腕帶或接觸金屬。

3、  請從邊緣拿住整塊主機板安裝，切勿碰觸晶片。

4、  在放掉靜電後，方可進行安裝。

5、當把螺絲釘放入螺絲孔將主機板固定到機箱上時，請不要

過度擰緊螺絲！這樣做很可能會損壞主機板。

2.1 CPU 安裝

要安裝 Intel 1155 針 CPU，

請按下面的步驟操作。

在您將 1155 針 CPU 嵌入插槽之前，請檢查 CPU 表面是否不潔或者插

槽上是否有歪斜的針腳。如果發現以上情形，切勿強行將 CPU 嵌入插

槽。否則，CPU 將會嚴重受損。

步驟 1.  掀開插槽：

步驟 1-1.  按壓並向外使力使杠桿脫離掛鉤

解開扣具。

( 承載金屬框 )

( 接觸列 )

( 插槽 )

1155 針插槽圖

繁體中文

231

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

繁體中文

步驟 1-2.  拉起承載槓桿至完全打開到大約

135 度角的位置。

步驟 1-3.  拉起承載金屬框至完全打開到大

約 100 度角的位置。

步驟 2.  去除即插即用保護罩

( 拾起和放置保護罩 )。

1.   建議從保護罩突出部分進行操作，避免蠻力摘除即插即用保

護罩。

2.   要享有送修主機板的售後服務 , 必須保存這個保護罩。

步驟 3.  插入 1155 針 CPU：

步驟 3-1. 拿著 CPU 有黑線的邊緣。

步驟 3-2.  將有 IHS (Integrated Heat

Sink，散熱片 ) 的一面朝上。找

到第 1 針和兩個方向標誌的凹口。

為了正確嵌入，請確認 CPU 的兩個方向標誌凹口與插槽的基準標誌對

齊。

步驟 3-3.  使用完全垂直的動作將 CPU 小心

地放置到插槽上。

步驟 3-4.  檢查 CPU 是否已經方向正確地放

入插槽內。

黑線

1155 針 CPU

第 1 針

方向標誌凹口

1155 針插槽

第 1 針

基準標誌

基準標誌

方向標誌凹口

232

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

步驟 4.  關閉插槽：

步驟 4-1.  推下承載金屬框到 IHS 上。

步驟 4-2.  輕輕按壓承載金屬框的同時，扣

上承載槓桿扣具部分。

步驟 4-3.  將承載槓桿扣具部分壓著承載金

屬框的突出部分，鎖緊承載槓桿。

2.2  CPU 風扇和散熱片的安裝

為了正確安裝，請仔細閱讀 CPU 風扇和散熱片的使用指南。

下面是實例，插圖說明 1155 針 CPU 散熱片的安裝。

步驟 1.  在插槽表面上，將散熱膏抹到 IHS 中心上。

步驟 2.  放置散熱片到插槽上。確認風扇導線靠近主機

板 CPU 風扇接口一側。（CPU_FAN1，參閱第 2

頁第 23 項或第 3 頁第 21 項）。

步驟 3.  使扣具與主機板的穿孔成組對齊。

步驟 4.  順時針方向旋轉扣具，然後用拇指按壓扣具蓋

安裝並鎖住。其餘的扣具也依次重覆操作。

如果您按壓扣具但沒有順時針方向旋轉，那麼散熱片將無法穩固地固

定到主機板上。

步驟 5.  將風扇導線接頭接到主機板上的 CPU 風扇接

口。

步驟 6.  以打結方式安全處理過長的導線，以確保不影

響風扇的運轉或者接觸其他部件。

( 使用散熱膏 )

( 風扇導線一側盡可能靠近主機板接頭 )

( 扣具插槽要對正 )

( 按壓 (4 位置 ))

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

繁體中文

233

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

繁體中文

notch

break

notch

break

2.3 記憶體安裝

此主板提供兩個 240- 針 DDR3 (Double Data Rate，雙倍數據傳輸速率 ) DIMM 記憶

體插槽，並且支援雙通道記憶體技術。為了配置雙通道，您必須在 DDR3 DIMM 內存插

槽上安裝兩根同樣的記憶體 ( 相同的牌子、速率、容量和晶片類型 )，以此開啟雙通

道記憶體技術。否則記憶體將以單通道模式運行。

1.  請勿將 DDR 或 DDR2 記憶體插入 DDR3 插槽

，

否則主板和 DIMM 有可能

損壞

。

2.  如果您僅安裝了一根記憶體或者兩根不同的記憶體，這不能開啟雙通

道記憶體技術。

3.  某些包含 16 晶片的 D D R3  1G B 雙面記憶體可能無法在此主機板上運

作。不建議在此主機板上安裝此類記憶體。

安裝步驟：

請確保在增加或移除記憶體或系統組件之前切斷電源適配器。

1、  記憶體插槽兩端的起拔器向外扳開。

2、  將每個記憶體插槽的凹口与記憶體上凸出部分對應，使凹口与凸出部

分吻合，記憶體即能正確安裝。

234

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

繁體中文

2.4 擴充插槽 (PCI Express 插槽 )

在此主機板上有 1 條 PCI  Express 插槽和 1 條 Mini-PCI  Express 插槽 (H67M-ITX/

HT)。

PCIE 插槽：

PCIE1 (PCIE x16 插槽 ; 藍色 ) 支援 PCI Express x16 顯示卡。

MINI_PCIE1（Mini-PCIE 插槽；白色）供 WiFi 模組使用。

安裝步驟：

步驟 1、  在安裝擴充卡之前，請確認已經關閉電源或拔掉電源線。在您安裝之前 ,

請閱讀擴充卡的說明並完成必需的硬體設置。

步驟 2、  移動機箱擋板，以便使用擴充槽。

步驟 3、  選擇一個擴充槽安裝擴充卡，裝進機箱並用螺絲固定。

步驟 4、  確定接觸正確，沒有單邊翹起的現象。

您的記憶體只能以正確的方向安裝。如果以錯誤的方向強行將記憶體插

入插槽 , 那將會導致主機板和記憶體的永久性損壞。　

3、  將記憶體平穩地插入插槽直至兩端卡子迅速而完全地歸位以及記憶體完

全就位。

235

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

繁體中文

2.5 遠端接收器安裝指南

此主機板配備 4-pin 紅外線接頭（CIR1，請參閱第 2/3 頁項目 9），可用來連接遠端

接收器。安裝遠端接收器時，請遵循下列步驟。

1.

請在主機板上找出位於 USB 2.0 接頭旁的紅外線接頭（USB8_9，請參閱第 2/3 頁項

目 8）。

2.

將前 USB 纜線連接至 USB 2.0 接頭（如下圖所示，pin 1 至 5）以及紅外線接頭。

請務必讓線路配置與 pin 配置完全吻合。

3.

將遠端接收器安裝至前 USB 連接埠。若遠端接收器無法成功接收遠端控制器發射的

紅外線訊號，請將接收器安裝至另一個前 USB 連接埠。

*

僅能有一個前 USB 連接埠支援紅外線功能。啟用紅外線功能時，其他連接埠僅具 USB 功能。

*

遠端接收器僅供前 USB 使用。請勿使用 USB 後檔板將接收器連接至後方面板上。遠端接收器能

接收從多個方向（上、下、前方）發射的紅外線訊號，適用於市面上絕大多數電腦機殼。

*

遠端接收器不支援熱插拔功能。請於啟動系統前安裝接收器。

USB 2.0 接頭（9-pin，藍色） 紅外線接頭（4-pin，白色）

1

2

4

3

5

USB_PWR

P-

P+

GND

ATX+5VSB

IRRX

IRTX

GND

DUMMY

236

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

默認設置

清除 CMOS

2.6 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接＂。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路＂。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接＂。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 15 項或第 3 頁第 13 項 )

註：

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

237

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

繁體中文

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII/SATA3 硬

( 選配 )

碟或者主機板上的 SATAII/

SATA3 接口。

Serial ATAII 接口

這裡有兩組 Serial ATAII

(SATA_2 (port 4): 見第 2/3 頁第 5 項 )

(SATAII) 接口支援 SATA 數據

(SATA_3 (port 5): 見第 2/3 頁第 6 項 )

線作為內部儲存設置。

目前 SATAII 界面理論上

可提供高達 3.0Gb/s 的數據

傳輸速率。

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA_0 (port 0): 見第 2/3 頁第 3 項 )

(SATA3) 接口支援 SATA 數據

(SATA_1 (port 1): 見第 2/3 頁第 4 項 )

線作為內部儲存設置。

目前 SATA3 界面理論上

可提供高達 6.0Gb/s 的數據

傳輸速率。

2.7 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭

圖示

說明

USB 2.0 擴充接頭

除了位於 I/O 面板的四個

(9 針 USB6_7)

USB 2.0 接口之外，這款

( 見第 2/3 頁第 7 項 )

主機板有兩組 USB 2.0 接

針。每組 USB 2.0 接針可以

支援兩個 USB 2.0 接口。

(9 針 USB8_9)

( 見第 2/3 頁第 8 項 )

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

ATX+5VSB

IRTX

GND

IRRX

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2/3 頁第 9 項 )

SA

TA_1 (port 1)

SA

TA_0 (port 0)

SA

TA_3 (port 5)

SA

TA_2 (port 4)

238

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 20 項或第 3 頁第 18 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

繁體中文

系統面板接頭

可接各種不同燈，電源開關及

(9 針 PANEL1)

重啟鍵等各種連線。

( 見第 2/3 頁第 1 項 )

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

按下重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

此指示燈亮起。

          1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC＇97 音效面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元作業系統中 :

選擇＂Mixer＂。選擇＂Recorder＂

。接著點選＂FrontMic＂。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系

統中 :

在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording

Volume＂。

239

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

繁體中文

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

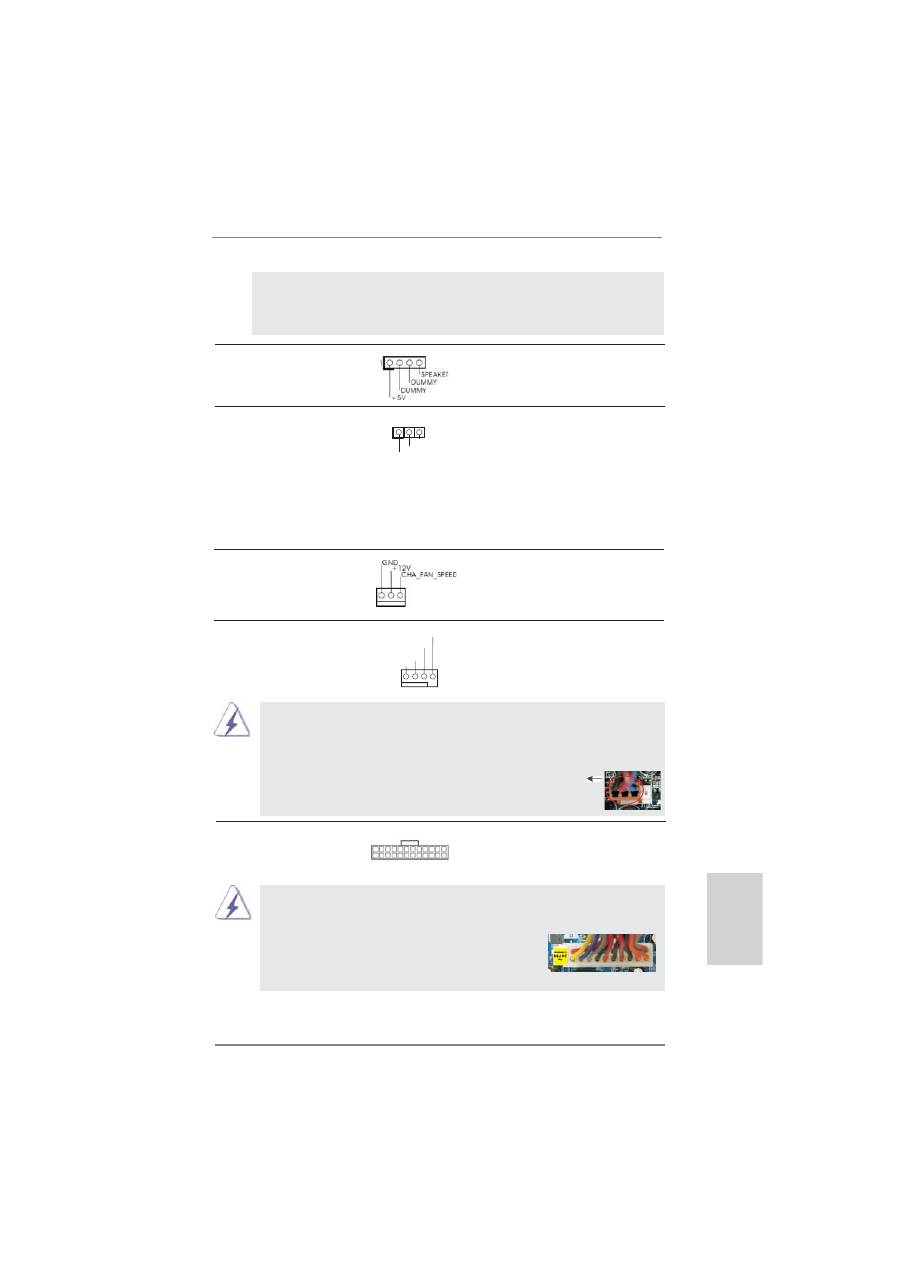

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2/3 頁第 12 項 )

電源指示燈接頭

請將機箱電源指示燈連接到

(3 針 PLED1)

此接頭，以指示系統電源狀

( 見第 2 頁第 24 項或第 3 頁第 22 項 )

態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

1

PLED+

PLED+

PLED-

機箱風扇接頭

請將風扇連接線接到這個接

(3 針 CHA_FAN1)

頭， 並 讓 黑 線 與 接 地 的 針 腳

( 見第 2/3 頁第 2 項 )

相接。

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 23 項或第 3 頁第 21 項 )

相接。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2/3 頁第 11 項 )

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin

ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

12                                 1

24

         13

12                                             1

24

                      13

240

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

ATX 12V 電源接口

請注意，必需將帶有 ATX 12V

(4 針 ATX12V1)

插頭的電源供應器連接到這個

( 見第 2 頁第 19 項或第 3 頁第 17 項 )

插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

序列埠

這個序列埠 COM1 支援一個序

(9 針 COM1)

列埠的裝置。

( 見第 2/3 頁第 10 項 )

繁體中文

2.10

在不帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元 /

Vista

TM

/ Vista

TM

64 位元 / XP / XP 64 位元

如果您只想在不帶 RAID 功能的 SATA / SATAII / SATA3 硬碟上安裝 Windows

®

 7 / 7

64 位元 / Vista

TM

/ Vista

TM

64 位元 / XP / XP 64 位元操作系統 , 請依您安裝的操

作系統按照如下步驟操作。

2.9

在帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元

/ Vista

TM

/ Vista

TM

64 位元

如果您想在帶 RAID 功能的 SATA / SATAII / SATA3 硬碟上安裝 Windows

®

 7 / 7 64

位元 / Vista

TM

/ Vista

TM

64 位元操作系統 , 請查閱隨機支援光碟如下路徑裡的文件

了解詳細步驟 :

..\ RAID Installation Guide

2.8

驅動程式安裝指南

要將驅動程式安裝到您的系統 , 首先請您將支援光碟放入光碟機裡。然後 , 系統即可

自動識別相容的驅動程式 , 並在支援光碟的驅動程式頁面裡依次列出它們。請依此從

上到下安裝那些必須的驅動程式。如此您安裝的驅動程式就可以正常工作了。

Windows

®

 XP/XP 64 位元作業系統不支援 RAID 模式。

Windows

®

 XP/XP 64 位元作業系統不支援 AHCI 模式。

241

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階

界面 ) → SATA Configuration（SATA 配置 )。

B.

將＂SATA Mode＂(SATA 模式 ) 設置為 [IDE]。

步驟 2: 在系統上安裝 Windows

®

  XP / XP 64 位元操作系統。

Using SATA / SATAII / SATA3 HDDs without NCQ and Hot Plug

functions ( 使用不帶 NCQ 和熱插拔功能的 SATA / SATAII / SATA3 硬碟 )

2.10.1  在不帶 RAID 功能的系統上安裝 Windows

®

 XP / XP 64 位元

如果您只想在不帶 RAID 功能的 SATA / SATAII / SATA3 硬碟上安裝 Windows

®

 XP /

XP 64 位元操作系統 , 請按照如下步驟操作。

繁體中文

Using SATA / SATAII / SATA3 HDDs with NCQ and Hot Plug functions ( 使用帶

NCQ 和熱插拔功能的 SATA / SATAII / SATA3 硬碟 )

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階

界面 ) → SATA Configuration（SATA 配置 )。

B.

將＂SATA Mode＂(SATA 模式 ) 設置為 [AHCI]。

步驟 2: 在系統上安裝 Windows

®

 7 / 7 64 位元 / Vista

TM

/ Vista

TM

64 位元操作系統。

Using SATA / SATAII / SATA3 HDDs without NCQ and Hot Plug

functions ( 使用不帶 NCQ 和熱插拔功能的 SATA / SATAII / SATA3 硬碟 )

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階

界面 ) → SATA Configuration（SATA 配置 )。

B.

將＂SATA Mode＂(SATA 模式 ) 設置為 [IDE]。

步驟 2: 在系統上安裝 Windows

®

 7 / 7 64 位元 / Vista

TM

/ Vista

TM

64 位元操作系統。

2.10.2  在不帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元 /

Vista

TM

/ Vista

TM

64 位元

如果您只想在不帶 RAID 功能的 SATA / SATAII / SATA3 硬碟上安裝 Windows

®

 7 / 7

64 位元 / Vista

TM

/ Vista

TM

64 位元操作系統 , 請按照如下步驟操作。
