2. 主板安裝

安全防范

安裝主板時，注意以下安全防范：

1、設備要有良好的接地線，避免靜電損害，進行安裝前，請

先斷開電源，否則會損壞主板。

2、  為了避免主板上的組件受到靜電損害，絕不要把主板徑直

放到地毯等類似的地方，也要記住在接觸主板前使用一個

靜電手腕帶或接触金屬。

3、  通過邊緣拿住整塊主板安裝，切毋接觸芯片。

4、  在證明放掉靜電后，方可進行安裝。

5、當把螺絲釘放入螺絲孔用來將主板固定到機箱上時，請不

要過度擰緊螺絲！這樣做很可能會損壞主板。

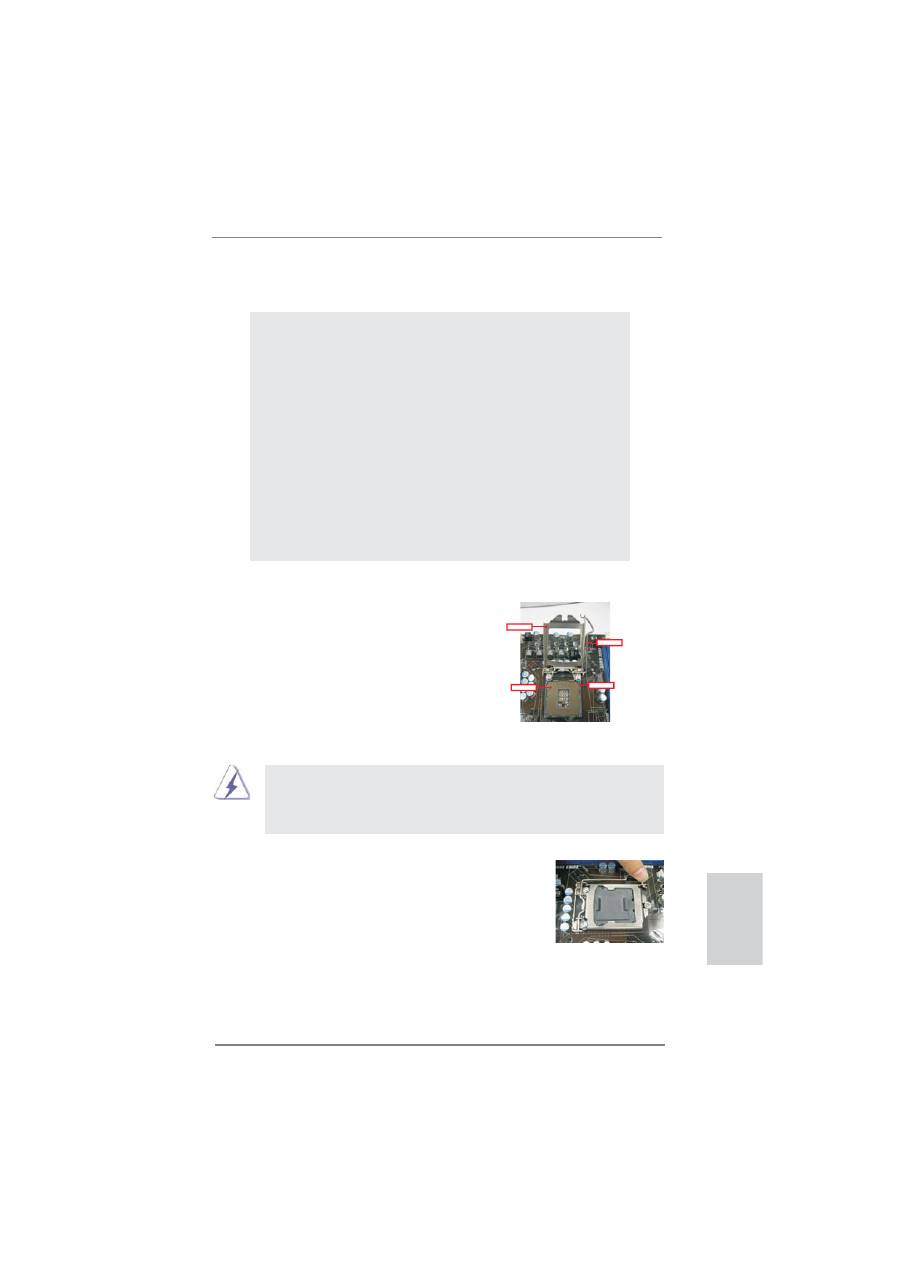

2.1 CPU 安裝

要安裝 Intel 1155 針 CPU，

請按下面的步驟操作。

在您將 1155 針 CPU 嵌入插槽之前，請檢查 CPU 表面是否不潔或者插

槽上是否有歪斜的針腳。如果發現以上情形，切勿強行將 CPU 嵌入插

槽。否則，CPU 將會嚴重受損。

步驟 1.  掀開插槽：

步驟 1-1.  通過按壓和向外使力使杠杆脫離

挂鉤解開扣具。

( 承載金屬框 )

( 接觸隊列 )

( 插槽體 )

1155 針插槽圖

210

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

步驟 1-2.  拉起承載杠杆至完全打開到大約

135 度角的位置。

步驟 1-3.  拉起承載金屬框至完全打開到大

約 100 度角的位置。

步驟 2.  去除即插即用防護罩 ( 拾起和放置防護罩 )。

1. 推薦對防護罩突出部分進行操作，避免蠻力摘除即插即用防

   護罩。

2. 要享受返修主板的售後服務 , 必須放置這個跳線帽。

步驟 3.  插入 1155 針 CPU：

步驟 3-1. 拿著 CPU 有黑線的邊緣。

步驟 3-2.  將有 IHS (Integrated Heat

Sink，集成散熱片 ) 的一面朝上。

找到第 1 針和兩個方向標誌的凹

口。

為了正確嵌入，請確保 CPU 的兩個方向標誌凹口與插槽的基準標誌對

齊。

步驟 3-3.  使用完全垂直的動作將 CPU 小心

地放置到插槽上。

步驟 3-4.  檢查 CPU 是否已經方向正確地放

入插槽內。

黑線

1155 針 CPU

第 1 針

方向標誌凹口

1155 針插槽

第 1 針

基準標誌

基準標誌

方向標誌凹口

簡體中文

211

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

步驟 4.  關閉插槽：

步驟 4-1.  推下承載金屬框到 IHS 上。

步驟 4-2.  輕輕按壓承載金屬框的同時，扣

上承載杠杆扣具部分。

步驟 4-3.  將承載杠杆扣具部分壓著承載金

屬框的突出部分，鎖緊承載杠杆。

2.2  CPU 風扇和散熱片的安裝

為了正確安裝，請仔細查閱 CPU 風扇和散熱片的使用指南。

下面是實例，配插圖說明 1155 針 CPU 散熱片的安裝。

步驟 1.  在插槽表面上，將導熱材料抹到 IHS 中心上。

步驟 2.  放置散熱片到插槽上。確保風扇導線靠近主板

CPU 風扇接口一側。（CPU_FAN1，參看第 2 頁

第 23 項或第 3 頁第 21 項）。

步驟 3.  使扣具與主板的穿孔成組對齊。

步驟 4.  順時針方向旋轉扣具，然後用拇指按壓扣具帽

安裝並鎖住。其餘的扣具也依次重復操作。

如果您按壓扣具但沒有順時針方向旋轉，那么散熱片不能可靠地固定

到主板上。

步驟 5.  將風扇導線接頭接到主板上的 CPU 風扇接口。

步驟 6.  以打結方式安全處理過長的導線，確保不影響

風扇的運轉或者接觸其他部件。

( 應用導熱材料 )

( 風扇導線一側盡可能靠近主板接頭 )

( 扣具插槽要對正 )

( 按壓 (4 位置 ))

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

212

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

notch

break

notch

break

2.3 內存安裝

此主板提供兩個 240- 針 DDR3 (Double Data Rate 3，雙倍數據傳輸速率 ) DIMM 內

存插槽，並且支持雙通道內存技術。為了配置雙通道，您必須在 DDR3 DIMM 內存插槽

上安裝兩根同樣的內存條 ( 相同的牌子、速率、容量和芯片類型 )，以此激活雙通道

內存技術。否則內存將以單通道模式運行。

1.

不允許將 DDR 或 DDR2 內存條插入 DDR3 插槽

，

否則主板和 DIMM 有可

能損壞

。

2.  如果您僅安裝了一根內存條或者兩根不同的內存條，這不能激活雙通

道內存技術。

3.  一些 16 晶片的 DDR3  1GB 雙面 DIMM 可能無法在此主板上使用。建議

您不要在此主板上安裝它們。

安裝步驟：

請確保在添加或移走 DIMM 內存或系統部件之前切斷電源適配器。

1、  DIMM 插槽兩端的起拔器向外扳開。

2、  將每個 DIMM 插槽的凹口与 DIMM 內存上凸出部分對應，使凹口与凸出部

分吻合，內存即能正确安裝。

213

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

2.4 擴展插槽 (PCI 和 PCI Express 插槽 )

在此主板上有 1 條 PCI Express 插槽和 1 條 Mini-PCI Express 插槽 (H67M-ITX/HT)。

PCIE 插槽：

PCIE1 (PCIE x16 插槽 ; 藍色 ) 支持 PCI Express x16 顯卡。

MINI_PCIE1（Mini-PCIE 槽；白色）供 WiFi 模塊使用。

安裝步驟：

步驟 1、  在安裝擴展卡之前，請確認已經關閉電源或拔掉電源線。在你安裝之前 ,

請閱讀擴展卡的說明並完成必需的硬件設置。

步驟 2、  移動机箱擋板，以便使用擴展槽。

步驟 3、  選擇一個擴展槽安裝擴展卡，裝進机箱并用螺絲固定。

步驟 4、  确定接触正确，沒有單邊翹起的現象。

DIMM 內存只能以正確的方向安裝。如果你以錯誤的方向強行將 DIMM 內

存插入插槽 , 那將會導致主板和 DIMM 內存的永久性損壞。　

3、  將 DIMM 內存平穩地插入插槽直至兩端卡子迅速而充分地歸位以及 DIMM

內存完全就位。

214

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

2.5 遙控接收器安裝指南

遙控接收器安裝指南

此主板配備一個 4- 針 CIR 接頭（CIR1，參見第 2/3 頁，No. 9），用于連接遙控接收

器。請參照下面的說明安裝遙控接收器。

1.

在此主板上找到 CIR 接頭，它位于 USB 2.0 接頭（USB8_9，參見第 2/3 頁，No. 8）

旁邊。

2.

將前部 USB 線的兩端分別連接到 USB 2.0 接頭（如下所示，插針 1-5）和 CIR 接頭。

請确保導線与插針正确對應。

3.

將遙控接收器安裝到前部 USB 端口。如果遙控接收器無法成功從遙控器接收紅外線

信號，請試著將其安裝到其他前部 USB 端口。

*

只有其中一個前部 USB 端口支持 CIR 功能。當 CIR 功能啟用時，其他端口仍保持 USB 功能。

*

遙控接收器僅用于前部 USB。請勿使用后部 USB 支架將其連接到后面板上。遙控接收器可以接收

多方向紅外線信號（上部、下部和前部），与市場上銷售的大多數机箱兼容。

*

遙控接收器不支持熱插功能。請在啟動系統前安裝它。

USB 2.0 接頭（

接頭（9- 針，藍色）

針，藍色） CIR 接頭（

接頭（4- 針，白色）

針，白色）

1

2

4

3

5

USB_PWR

P-

P+

GND

ATX+5VSB

IRRX

IRTX

GND

DUMMY

215

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

默認設置

清除 CMOS

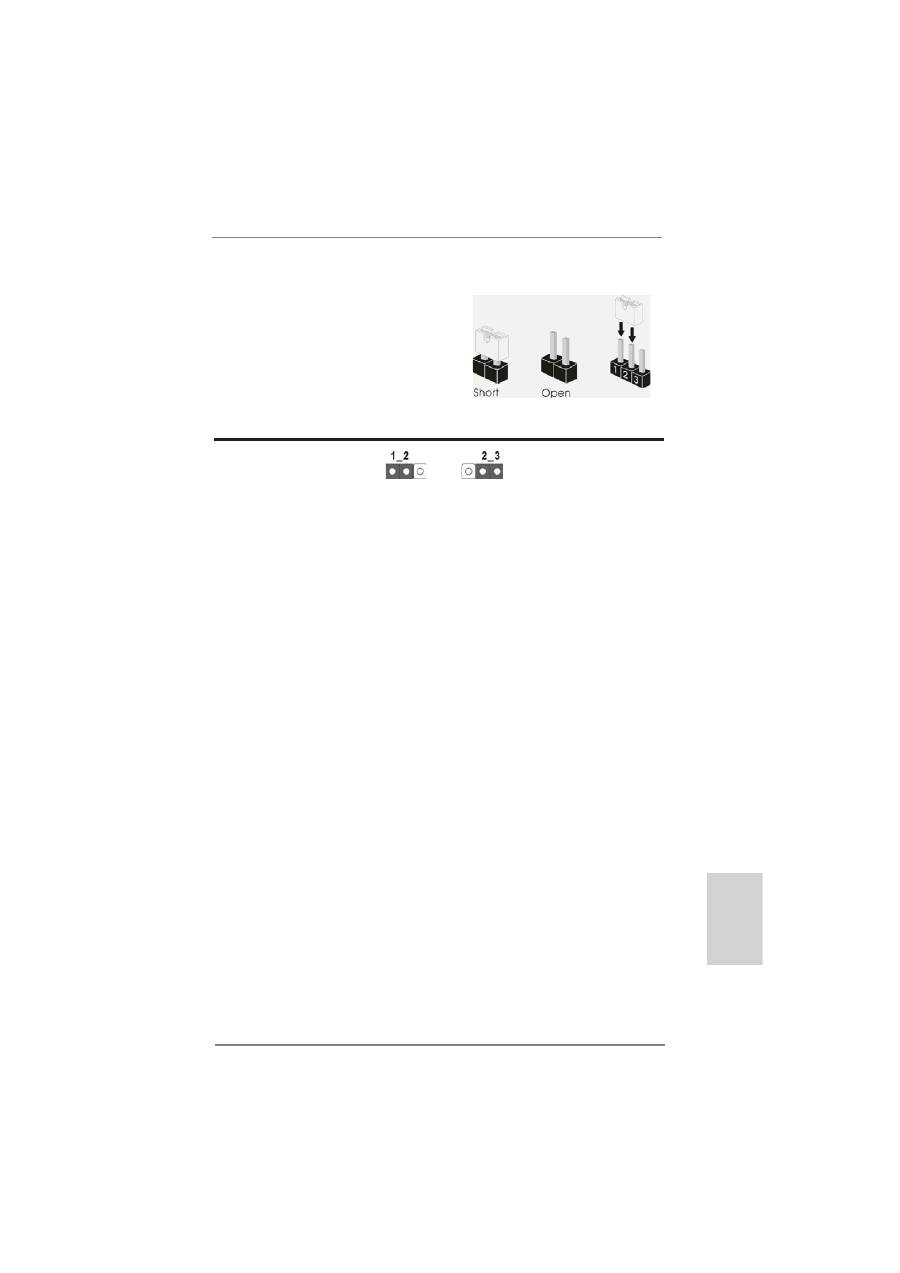

2.6 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 15 項或第 3 頁第 13 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

216

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

Serial ATAII 接口

這裡有兩組 Serial ATAII

(SATA_2 (port 4): 見第 2/3 頁第 5 項 )

(SATAII) 接口支持 Serial

(SATA_3 (port 5): 見第 2/3 頁第 6 項 )

(SATA) 數據線作為內部儲存

設置。目前 SATAII 界面理論

上可提供高達 3.0Gb/s 的數

據傳輸速率。

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII/SATA3 硬

( 選配 )

盤或者主板上的 SATAII/

SATA3 接口。

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA_0 (port 0): 見第 2/3 頁第 3 項 )

(SATA3) 接口支持 Serial

(SATA_1 (port 1): 見第 2/3 頁第 4 項 )

(SATA) 數據線作為內部儲存

設置。目前 SATA3 界面理論

上可提供高達 6.0Gb/s 的數

據傳輸速率。

2.7 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭

除了位於 I/O 面板的四個默

(9 針 USB6_7)

認 USB 2.0 接口之外，這款

( 見第 2/3 頁第 7 項 )

主板有兩組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB8_9)

( 見第 2/3 頁第 8 項 )

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

簡體中文

1

ATX+5VSB

IRTX

GND

IRRX

消費類紅外線模塊接頭

此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2/3 頁第 9 項 )

SA

TA_1 (port 1)

SA

TA_0 (port 0)

SA

TA_3 (port 5)

SA

TA_2 (port 4)

217

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

          1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”

。接著點擊”FrontMic”。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系

統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

Volume”。

簡體中文

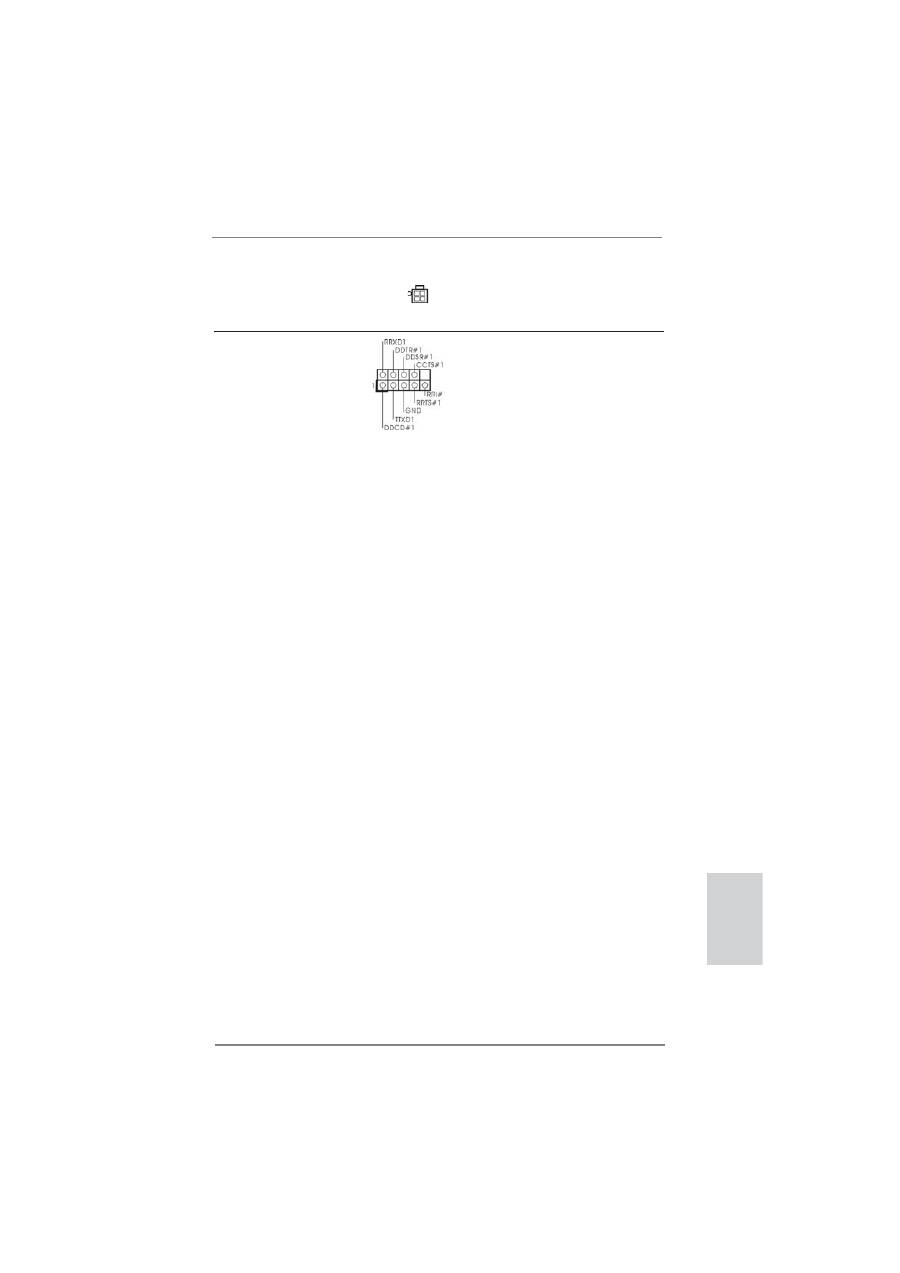

系統面板接頭

這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2/3 頁第 1 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 20 項或第 3 頁第 18 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

218

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

電源指示燈連接排針

請將機箱電源指示燈連接到

(3 針 PLED1)

這一排針，以指示系統電源

( 見第 2 頁第 24 項或第 3 頁第 22 項 )

狀態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2/3 頁第 12 項 )

1

PLED+

PLED+

PLED-

機箱風扇接頭

請將風扇連接線接到這個

(3 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2/3 頁第 2 項 )

相接。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 23 項或第 3 頁第 21 項 )

相接。

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2/3 頁第 11 項 )

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin

ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

簡體中文

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

12                                 1

24

         13

12                                             1

24

                      13

219

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

ATX 12V 接頭

請將一個 ATX 12V 電源供應

(4 針 ATX12V1)

器接到這個接頭。

( 見第 2 頁第 19 項或第 3 頁第 17 項 )

串行接口連接器

這個 COM1 端口支持一個串行

(9 針 COM1)

接口的外設。

( 見第 2/3 頁第 10 項 )

220

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

2.8

驅動程序安裝指南

要將驅動程序安裝到您的系統 , 首先請您將支持光盤放入光驅裡。然后 , 系統即可自

動識別兼容的驅動程序 , 並在支持光盤的驅動程序頁面裡依次列出它們。請依此從上

到下安裝那些必須的驅動程序。如此您安裝的驅動程序就可以正常工作了。

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 )

→

Advanced Screen ( 高級

界面 )

→

SATA Configuration（SATA 配置 )。

B.

將”SATA Mode”(SATA 模式 ) 設置為 [IDE]。

步驟 2: 在系統上安裝 Windows

®

 XP /XP 64 位元操作系統。

Using SATA / SATAII / SATA3 HDDs without NCQ function ( 使用不帶 NCQ 功能的

SATA / SATAII / SATA3 硬盤 )

2.10

在不帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元 /

Vista

TM

/ Vista

TM

64 位元 / XP / XP 64 位元

如果您打算在不帶 RAID 功能的 SATA/SATAII/SATA3 硬盤上安裝 Windows

®

 7 / 7 64

位元 / Vista

TM

/ Vista

TM

 64 位元 / XP / XP 64 位元操作系統，請根據您安裝的操

作系統按如下步驟操作。

2.10.1  在不帶 RAID 功能的系統上安裝 Windows

®

 XP / XP 64 位元

如果您打算在不帶 RAID 功能的 SATA/SATAII/SATA3 硬盤上安裝 Windows

®

 XP / XP

64 位元操作系統，請按如下步驟操作。

2.9

在帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元

/ Vista

TM

/ Vista

TM

64 位元

如果您想在 SATA/SATAII/SATA3 硬盤上使用 RAID 功能安裝 Windows

®

 7 / 7 64 位元

/ Vista

TM

/ Vista

TM

 64 位元操作系統，請查閱隨機支持光盤如下路徑裡的文件了解詳

細步驟 :

..\ RAID Installation Guide

簡體中文

Windows

®

XP/XP 64 位元操作系統不支持 RAID 模式。

Windows

®

XP/XP 64 位元操作系統不支持 AHCI 模式。

221

ASRock  H67M-ITX/HT / H67M-ITX  Motherboard

簡體中文

2.10.2  在不帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元 /

Vista

TM

/ Vista

TM

64 位元

如果您打算在不帶 RAID 功能的 SATA/SATAII/SATA3 硬盤上安裝 Windows

®

 7 / 7 64

位元 / Vista

TM

/ Vista

TM

 64 位元，請按下面的步驟操作。

Using SATA / SATAII / SATA3 HDDs without NCQ function ( 使用不帶 NCQ 功能的

SATA / SATAII / SATA3 硬盤 )

Using SATA / SATAII / SATA3 HDDs with NCQ function ( 使用帶 NCQ 功能的 SATA

/ SATAII / SATA3 硬盤 )

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 )

→

Advanced Screen ( 高級

界面 )

→

SATA Configuration（SATA 配置 )。

B.

將”SATA Mode”(SATA 模式 ) 設置為 [AHCI]。

步驟 2: 在系統上安裝 Windows

®

7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系統。

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 )

→

Advanced Screen ( 高級

界面 )

→

SATA Configuration（SATA 配置 )。

B.

將”SATA Mode”(SATA 模式 ) 設置為 [IDE]。

步驟 2: 在系統上安裝 Windows

®

7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系統。
