ASRock H67M-GE__HT: 2. Instalación

115

ASRock  H67M-GE/HT  Motherboard

Español

Contact Array

Socket Body

Load Lever

Load Plate

2. Instalación

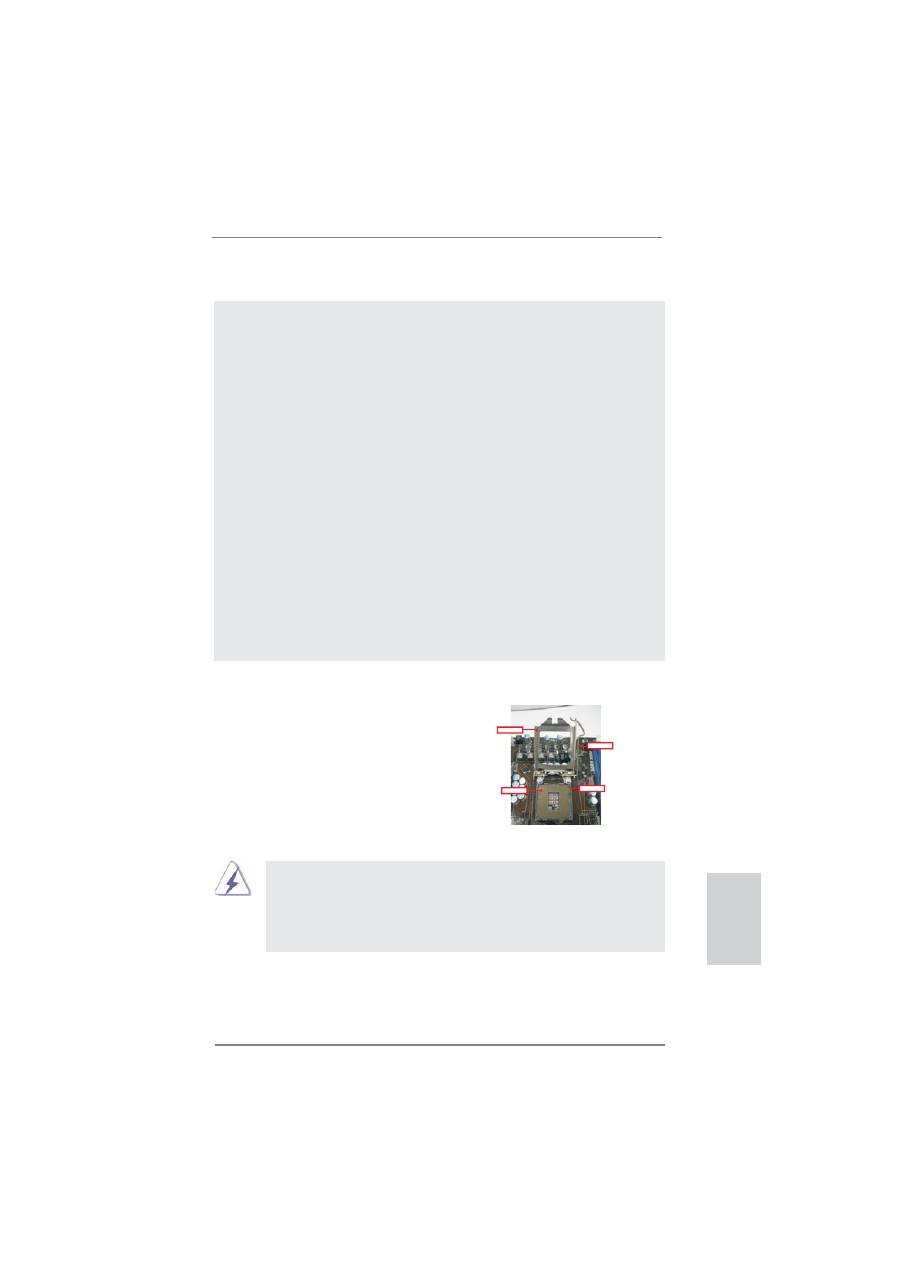

Introducción al socket de 1155 agujas

(Placa de carga)

(Matriz de contacto)

(Cuerpo del socket)

Antes de insertar la CPU de 1156 agujas en el socket, compruebe

que la super

fi

 cie de la CPU se encuentra limpia y no hay ninguna

aguja torcida en el socket. No introduzca la CPU en el socket por la

fuerza si se produce la situación anterior. Si lo hace, puede producir

daños graves en la CPU.

2.1 Instalación de Procesador

Para la instalación de la CPU Intel de

1155 agujas, siga los siguientes pasos.

Precaución de Pre-instalación

Tenga en cuenta las precauciones siguientes antes de instalar los com-

ponentes de la placa base o cambiar cualquier con

fi

 guración de la placa

base.

1.  Desconecte el cable de electricidad antes de tocar cualquier

componente.

2.  Para prevenir daño del componente de la placa madre por elec-

tricidad estástica, NUNCA ponga su placa madre directamente

sobre la alfombra y otros por el estilo. Póngase la pulsera anti-

estástica o toquelo a cualquier objecto de tierra, por ejémplo

como el cabinete de su computador, para liberar cualquiera carga

estástica.

3.  Tome componentes por la margen y no toque los ICs.

4.  Ponga cualquier componente deslocalizado sobre la bolsa anti-

estástica que viene con la placa madre.

5.  Al colocar los tornillos en sus agujeros para

fi

 jar la placa madre

en el chasis, no los apriete demasiado. Eso podría dañar la placa

madre.

116

ASRock  H67M-GE/HT  Motherboard

Paso 1.  Abra el socket:

Paso 1-1.  Suelte la palanca presionando

hacia abajo y hacia afuera en el

gancho para retirar la lengüeta de

retención.

Paso 1-2.  Gire la palanca de carga hasta la

posición de apertura completa, 135

grados aproximadamente.

Paso 1-3.  Gire la placa de carga hasta la

posición de apertura completa,

aproximadamente 100 grados.

Paso 2.  Retire la cubierta PnP (Pick and Place).

1. Se recomienda que utilice la lengüeta de la cubierta para retirarla,

    evitando arrancar la cubierta PnP.

2. Esta cobertura debe colocarse si la placa base vuelve tras ser

    reparada.

Paso 3.  Inserte la CPU de 1155 agujas:

Paso 3-1.  Sostenga la CPU por los bordes

marcados con líneas negras.

Paso 3-2.  Sitúe el paquete con el IHS (Inte-

grated Heat Sink) mirando hacia

arriba. Busque la aguja 1 y las dos

muescas de orientación.

Línea  negra

aguja 1

Muesca de orientación

CPU de 1155 agujas

Muesca de orientación

Tecla de alineación

Tecla de alineación

Socket de 1155 agujas

Español

aguja 1

117

ASRock  H67M-GE/HT  Motherboard

Español

Para insertarla correctamente, asegúrese de que las dos muescas

de orientación de la CPU coinciden con las teclas de alineación del

socket.

Step 3-3.  Coloque con cuidado la CPU en

el socket con un movimiento total-

mente vertical.

Step 3-4.  Compruebe que la CPU se en-

cuentra en el socket y la orient-

ación coincide con la indicada por

las muescas.

Paso 4.  Cierre el socket:

Paso 4-1.  Gire la placa de carga hacia el

IHS.

Paso 4-2.  Accione la palanca de carga mien-

tras presiona ligeramente en la

placa de carga.

Paso 4-3.  Fije la palanca de carga con la

lengüeta de la placa de carga

debajo de la lengüeta de retención

de la palanca de carga.

2.2    Instalación del ventilador y el disipador de la CPU

Para una correcta instalación, consulte los manuales de instrucciones del ventilador

y el disipador de la CPU.

A continuación se ofrece un ejemplo para ilustrar la instalación del disipador para la

CPU de 1155 agujas.

Paso 1.  Aplique el material termal de interfaz en el

centro del IHS de la super

fi

 cie del socket.

(Aplique el material termal de

interfaz)

Apply Thermal

Interface Material

118

ASRock  H67M-GE/HT  Motherboard

(Cables del ventilador en el lado más

próximo al cabezal de la placa madre)

(Ranuras de cierre orientadas al exterior)

(Pulse (4 lugares))

Paso 2.  Coloque el disipador en el socket. Asegúrese

de que los cables del ventilador están orien-

tados hacia el lado más cercano del conector

del ventilador de la CPU en la placa madre

(CPU_FAN1, ver página 2, nº 2).

Paso 3.  Alinee los cierres con los agujeros de la placa

madre.

Paso 4.  Gire el cierre en la dirección de las agujas del

reloj y, a continuación, presione las cubiertas

del cierre con el dedo pulgar para instalar y

bloquear. Repita el proceso con los cierres

restantes.

Si presiona los cierres sin girarlos en el sentido de las agujas del

reloj, el disipador no se podrá

fi

 jar a la placa madre.

Paso 5.  Conecte el cabezal del ventilador con el

conector del ventilador de la CPU en la placa

madre.

Paso 6.  Fije el cable que sobre con un lazo para

asegurarse de que el cable no inter

fi

 ere en el

funcionamiento del ventilador y tampoco entra

en contacto con otros componentes.

Recuerde que esta placa base admite la opción de refrigeración

combinada (C.C.O.), una opción

fl

 exible que puede adaptarse a

tres tipos de disipador de CPU diferentes, correspondientes a los

zócalos LGA 775, LGA 1155 y LGA 1156. Los ori

fi

 cios perforados

de color blanco están destinados al ventilador de CPU para zócalos

LGA 1155/1156.

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

Español

119

ASRock  H67M-GE/HT  Motherboard

Español

2.3 Instalación de Memoria

La placa

H67M-GE/HT

 ofrece cuatro ranuras DIMM DDR3 de 240 pines, y soporta

Tecnología de Memoria de Doble Canal. Para la con

fi

 guración de doble canal,

necesitará instalar siempre pares DIMM DDR3 idénticos (de la misma marca,

velocidad, tamaño y tipo) en las ranuras del mismo color. En otras palabras, tendrá

que instalar pares DDR3 DIMM de Doble Canal A (DDR3_A1 y DDR3_B1; Ranu-

ras Azul; consulte la p. 2 N. 5) o pares idénticos DDR3 DIMM en el Doble Canal B

(DDR3_A2 y DDR3_B2; Ranuras Blanco; consulte p.2 N.6), de modo que pueda

activarse la Tecnología de Memoria de Doble Canal. Esta placa base también le

permite instalar cuatro DIMMs DDR3 para con

fi

 guración de doble canal. Esta placa

base también permite instalar cuatro módulos DDR3 DIMM para con

fi

 guraciones

de doble canal, siempre que instale módulos DDR3 DIMM idénticos en las cuatro

ranuras. Puede consultar la tabla de con

fi

 guración de memoria de doble canal que

se muestra a continuación.

Con

fi

 guraciones de Memoria de Doble Canal

 DDR3_A1

DDR3_A2

DDR3_B1

DDR3_B2

 (Ranura

(Ranura (Ranura (Ranura

 Azul)  Blanco)  Azul)

Blanco)

(1) Populada -

Populada

-

(2) -

Populada  -

Populada

(3)* Populada  Populada  Populada

Populada

* Para la con

fi

 guración (3), instale DIMM DDR3 idénticas en las cuatro

  ranuras.

1.  Si quiere instalar dos módulos de memoria, para una compatibili-

dad y

fi

 abilidad óptimas, se recomienda que los instale en las ranu-

ras del mismo color. En otras palabras, instálelas en las ranuras

azul (DDR3_A1 y DDR3_B1), o en las ranuras blanco (DDR3_A2 y

DDR3_B2).

2.  Si se instalan sólo un módulo de memoria o tres módulos de me-

moria en las ranuras DIMM DDR3 de esta placa base, no será po-

sible activar la Tecnología de Memoria de Doble Canal.

3.  Si un par de módulos de memoria NO está instalado en el mismo

“Canal Doble”, por ejemplo, al instalar un par de módulos de me-

moria en DDR3_A1 y DDR3_A2, no será posible activar la Tec-

nología de Memoria de Doble Canal.

4.  No se permite instalar módulos DDR o DDR2 en la ranura DDR3;

si lo hace, esta placa base y los módulos DIMM pueden resultar

dañados.

120

ASRock  H67M-GE/HT  Motherboard

Instalación de una DIMM

Asegúrese de desconectar la fuente de alimentación antes de añadir o

retirar módulos DIMM o componentes del sistema.

Paso 1.   Empuje los clips blancos de retención por el extremo de cada lado de la

ranura de memoria.

Paso 2.   Encaje la muesca del DIMM hacia la cumbrera de la ranura.

DIMM ajusta solamente en una dirección. Si fuerza la DIMM en la

ranura con una orientación incorrecta, provocará daños permanentes

en la placa base y en la DIMM.

Paso 3.   Inserte la DIMM con

fi

 rmeza dentro de la ranura hasta que los clips de

sujeción de ambos lados queden completamente introducidos en su

sitio y la DIMM se haya asentado apropiadamente.

notch

break

notch

break

5.  Algunos módulos de doble cara de 1 GB DDR3 con 16 chips puede

que no funcionen en esta placa base. Por tanto, no es recomend-

able instalarlos en esta placa.

Español

121

ASRock  H67M-GE/HT  Motherboard

Español

2.4

Ranuras de Expansión (ranuras PCI y ranuras PCI Express)

La placa madre

H67M-GE/HT

 cuenta con 1 ranuras PCI y 3 ranuras PCI Express.

Ranura PCI:

Para instalar tarjetas de expansión que tienen 32-bit Interface

PCI.

Ranura PCI Express:

La ranura PCIE2 / PCIE3 (ranura PCIE x1, Blanco) se

utiliza con tarjetas PCI Express con ancho de banda x1,

como las tarjetas Gigabit LAN, y SATA2.

La ranura PCIE1 (ranura PCIE x16, Azul) se uti

liza con tarjetas PCI Express con ancho de banda x16.

Instalación de Tarjetas de Expansión

Paso 1.  Antes de instalar la tarjeta de expansión, asegúrese de que la fuente de

alimentación está apagada o el cable de alimentación desconectado. Lea

la documentación que acompaña a la tarjeta de expansión y realice las

 con

fi

 guraciones de hardware necesarias para la tarjeta antes de iniciar la

 instalación.

Paso 2.  Quite la tapa que corresponde a la ranura que desea utilizar.

Paso 3.   Encaje el conector de la tarjeta a la ranura. Empuje

fi

 rmemente la tarjeta

en la ranura.

Paso 4.   Asegure la tarjeta con tornillos.

122

ASRock  H67M-GE/HT  Motherboard

2.5

Setup de Jumpers

La ilustración muestra como los jumpers

son con

fi

 gurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper

Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver  p.2,  No. 13)

Nota:  CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la con

fi

 guración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el per

fi

 l

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

Valor  predetermi-

nado

Restablecimiento de

la CMOS

Español

123

ASRock  H67M-GE/HT  Motherboard

Español

la banda roja debe quedar en

el mismo lado que el contacto 1

2.6

Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conector de disquetera

(33-pin FLOPPY1)

(vea  p.2,  N. 27)

Atención:  Asegúrese que la banda roja del cable queda situado en el mismo lado

que el contacto 1 de la conexión.

Conexiones de serie ATAII

Estas tres conexiones de

(SATA2_2: vea  p.2,  N. 14)

serie ATAII (SATAII) admiten

(SATA2_3: vea  p.2,  N. 15)

cables SATA para dispositivos

(SATA2_4: vea  p.2,  N. 16)

de almacenamiento internos.

La interfaz SATAII actual

permite una velocidad de

transferencia de 3.0 Gb/s.

Conexiones de serie ATA3

Estas dos conexiones de

(SATA3_0: vea  p.2,  N. 10)

serie ATA3 (SATA3) admiten

(SATA3_1: vea  p.2,  N. 9)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATAII / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA / SATAII / SATA3 o el

conectador de SATAII / SATA3

en esta placa base.

SA

TA3_1

SA

TA3_0

SATA2_3

SATA2_2

SATA2_4

124

ASRock  H67M-GE/HT  Motherboard

Cabezal USB 2.0

Además de cuatro puertos

(9-pin  USB6_7)

USB 2.0 predeterminados en el

(vea  p.2,  N. 23)

panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

(9-pin  USB8_9)

admite dos puertos USB 2.0.

(vea  p.2,  N. 21)

(9-pin  USB10_11)

(vea  p.2,  N. 22)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

ATX+5VSB

IRTX

GND

IRRX

Cabezal de Módulo Infrarrojos

Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea  p.2,  N. 25)

transmisión y recepción

 wireless

opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

Base de conexiones del módulo de

Esta base de conexiones se

infrarrojos para el consumidor

puede utilizar para conectar

(4-pin CIR1)

dispositivos infrarrojos del

(vea  p.2,  N. 24)

consumidor opcionales, como

por ejemplo equipos HI-FI,

 descodi

fi

 cadores de TV, etc.

Español

Cabezal USB 3.0

Además de dos puertos 3.0

(19-pin  USB_12_13)

predeterminados situados en el

(vea  p.2,  N. 19)

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa

base.

Esta

cabecera

  USB 3.0 admiten dos puertos

USB

3.0.

1

ID

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

125

ASRock  H67M-GE/HT  Motherboard

Español

Conector de audio de

Este es una interface para

panel frontal

cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea  p.2,  N. 29)

conveniente de apparatos de

 Audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

Cabecera de puerto de impresora

Esta es una interfaz de puerto

(LPT1 de 25 terminales)

para cable de impresora que

(vea  p.2,  N. 26)

permite conectar cómodamente

dispositivos de impresión.

Cabezal de panel de sistema

Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea  p.2,  N. 17)

sistema.

1. El Audio de Alta De

fi

 nición soporta la detección de conector, pero

    el cable de panel en el chasis debe soportar HDA para operar

    correctamente. Por favor, siga las instrucciones en nuestro manual y

    en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

    del panel frontal de la siguiente manera:

    A. Conecte Mic_IN (MIC) a MIC2_L.

    B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

    C. Conecte Ground (GND) a Ground (GND).

    D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

        necesitará conectarlos al panel de sonido AC’97.

    E. Activación del micrófono frontal.

    En sistemas operativos Windows

®

 XP / XP 64-bit:

    Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

    A continuación, haga clic en “FrontMic” (Micrófono frontal).

    En sistemas operativos Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Acceda a la

fi

 cha “FrontMic” (Micrófono frontal) del panel de control

    Realtek. Ajuste la posición del control deslizante “Recording Volume”

    (Volumen de grabación).

126

ASRock  H67M-GE/HT  Motherboard

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

  cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede con

fi

 gurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo

datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis

Conecte el altavoz del chasis a

(4-pin SPEAKER1)

 su

cabezal.

(vea  p.2,  N. 18)

Español

127

ASRock  H67M-GE/HT  Motherboard

Español

Cabecera de indicador LED de encendido

Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

(vea  p.2,  N. 20)

cabecera para conocer el

estado   de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis

y alimentación

(3-pin CHA_FAN1)

(vea  p.2,  N. 8)

(3-pin CHA_FAN2)

(vea  p.2,  N. 35)

(3-pin PWR_FAN1)

(vea  p.2,  N. 1)

Por favor, conecte los cables del

ventilador a los conectores de

ventilador, haciendo coincidir el

cable negro con la patilla de

masa.

1

PLED+

PLED+

PLED-

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.2, N. 2)

con el conector de tierra.

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

PWR_FAN_SPEED

GND

+12V

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador

de 3 contactos seguirá funcionando correctamente incluso sin la función

de control de velocidad del ventilador. Si pretende enchufar el ventilador

de procesador de 3 contactos en el conector del ventilador de

procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

128

ASRock  H67M-GE/HT  Motherboard

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 7)

12

 1

24

13

12

 1

24

13

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

Conector de ATX 12V power

Tenga en cuenta que es

(8-pin  ATX12V1)

necesario conectar este

(vea p.2, N. 3)

conector a una toma de

corriente con el enchufe ATX

12V, de modo que proporcione

 su

fi

 ciente electricidad. De lo

contrario no se podrá encender.

8                  5

4                  1

8

        5

4

        1

Cabecera HDMI_SPDIF

Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea p.2, N. 30)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

 cabecera.

SPDIFOUT

GND

1

Cabezal del puerto COM

Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.2, N. 28)

módulo de puerto COM.

Español

129

ASRock  H67M-GE/HT  Motherboard

Español

Guía de instalación del Panel frontal USB 3.0

Instale el Panel frontal USB 3.0 en la bahía

de unidad de 2,5” del chasis.

Paso

3

Paso

4

El Panel frontal USB 3.0 quedará así listo

para su uso.

Conecte el cable del Panel frontal USB 3.0

a la cabecera USB 3.0 (USB_12_13) de la

placa base.

Paso

5

Paso

6

Atornille el Panel frontal USB 3.0 a la

bahía de unidad empleando los seis

tornillos de

fi

 jación al chasis.

Prepare el Panel frontal USB 3.0, los cuatro

tornillos para unidad HDD y los seis tornillos

de

fi

 jación al chasis suministrados.

Paso

1

Paso

2

Atornille la unidad HDD/SSD de 2,5” al

Panel frontal USB 3.0 empleando los

cuatro tornillos para unidad HDD.

Guía de instalación del soporte USB 3.0 posterior

Coloque el cable USB 3.0 el soporte

USB 3.0 posterior juntos.

Desatornille los dos tornillos del panel

USB 3.0 frontal.

Paso

1

Paso

2

130

ASRock  H67M-GE/HT  Motherboard

2.7

Guía de instalación del controlador

Para instalar los controladores en el sistema, inserte en primer lugar el CD de so-

porte en la unidad óptica. A continuación, se detectarán automáticamente los con-

troladores compatibles con el sistema y se mostrarán en la página de controladores

de CD compatibles. Siga el orden de arriba a abajo para instalar los controladores

requeridos. Los controladores que instale pueden funcionar correctamente.

2.8     Instalación de Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

  64 bits / XP / XP 64 bits con funciones RAID

Si desea instalar Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit OS

en su disco duro SATA / SATAII / SATA3 con funciones RAID, consulte la documen-

tación de la ruta siguiente del CD de soporte para conocer el procedimiento detal-

lado:

..\ RAID Installation Guide

2.9      Instalación de Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

64 bits / XP / XP 64 bits sin funciones RAID

Si desea instalar Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits / XP / XP 64 bits

en sus discos duros SATA / SATAII / SATA3 sin funciones RAID, siga los proced-

imientos que se indican a continuación en función del sistema operativo que tenga

instalado.

Coloque el soporte USB 3.0 posterior

en el chasis.

Atornille los dos tornillos en el soporte

USB 3.0 posterior.

Paso

3

Paso

4

Español

131

ASRock  H67M-GE/HT  Motherboard

Español

Uso de dispositivos SATA / SATAII / SATA3 sin funciones NCQ

PASO 1: Con

fi

 guración de la BIOS.

A. Entre en BIOS SETUP UTILITY

→

 Òpantalla Avanzada

→

SATA

    Con

fi

 guración.

B. Con

fi

 gure la “SATA Mode” a [IDE].

PASO 2: Instale Windows

®

 XP / XP 64 bits en su sistema.

2.9.1     Instalación de Windows

®

 XP / XP 64 bits sin

 funciones

RAID

Si desea instalar Windows

®

 XP / 64 bits en sus discos duros SATA / SATAII / SATA3

sin funciones RAID, por favor siga los pasos siguientes.

Uso de dispositivos SATA / SATAII / SATA3 con funciones NCQ

PASO 1: Con

fi

 guración de la BIOS.

A. Entre en BIOS SETUP UTILITY

→

 Òpantalla Avanzada

→

SATA

    Con

fi

 guración.

B. Con

fi

 gure la “SATA Mode” a [AHCI].

PASO 2: Instale Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits en su sistema.

PASO 1: Con

fi

 guración de la BIOS.

A. Entre en BIOS SETUP UTILITY

→

 Òpantalla Avanzada

→

SATA

    Con

fi

 guración.

B. Con

fi

 gure la “SATA Mode” a [IDE].

PASO 2: Instale Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits en su sistema.

2.9.2    Instalación de Windows

®

 7 / 7 64 bits / Vista

TM

 /

Vista

TM

 64 bits sin funciones RAID

Si desea instalar Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits en sus discos du-

ros SATA / SATAII / SATA3 sin funciones RAID, por favor siga los pasos siguientes.

Uso de dispositivos SATA / SATAII / SATA3 sin funciones NCQ
