ASRock Fatal1ty Z77 Professional-M: 1. Introduction
1. Introduction: ASRock Fatal1ty Z77 Professional-M
1. Introduction
Merci pour votre achat d’une carte mère ASRock Fatal1ty Z77 Professional-M
Series, une carte mère très able produite selon les critères de qualité rigoureux de
ASRock. Elle offre des performances excellentes et une conception robuste confor-
mément à l’engagement d’ASRock sur la qualité et la abilité au long terme.
Ce Guide d’installation rapide présente la carte mère et constitue un guide
d’installation pas à pas. Des informations plus détaillées concernant la carte
mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD
d’assistance.
Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le
contenu de ce manuel est sujet à des changements sans notication. Au
cas où n’importe qu’elle modication intervenait sur ce manuel, la version
mise à jour serait disponible sur le site web ASRock sans nouvel avis.
Vous trouverez les listes de prise en charge des cartes VGA et CPU
également sur le site Web ASRock.
Site web ASRock, http://www.asrock.com
Si vous avez besoin de support technique en relation avec cette carte
mère, veuillez consulter notre site Web pour de plus amples informations
particulières au modèle que vous utilisez.
www.asrock.com/support/index.asp
1.1 Contenu du paquet
Carte mère ASRock Fatal1ty Z77 Professional-M Series
(Facteur de forme Micro ATX: 9.6 pouces x 9.6 pouces, 24.4 cm x 24.4 cm)
Guide d’installation rapide ASRock Fatal1ty Z77 Professional-M Series
CD de soutien ASRock Fatal1ty Z77 Professional-M Series
Quatre câbles de données de série ATA (SATA) (en option)
Un câble d’alimentation de série ATA (SATA) HDD (en option)
Un I/O Panel Shield
Un carte Pont_ASRock SLI
ASRock vous rappelle...
®
Pour bénécier des meilleures performances sous Windows
7 / 7 64 bits
TM
TM
/ Vista
/ Vista
64 bits, il est recommandé de paramétrer l'option BIOS
dans Conguration de stockage en mode AHCI. Pour plus de détails sur
l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-
Français
port.
69
Fatal1ty Z77 Professional-M Series Motherboard
1.2 Spécifications
Format - Facteur de forme Micro ATX:
9.6 pouces x 9.6 pouces, 24.4 cm x 24.4 cm
- Design de condensateur Premium Gold (condensateurs
polymère conducteur de qualité supérieure 100% fabriqués
au Japon)
®
TM
CPU - Prend en charge les processeurs Intel
Core
i7 / i5 / i3
2ème et 3ème génération sur socket LGA1155
- Conception Digi Power
- 8 + 3 Power Phase conception
®
- Prend en charge la technologie Intel
Turbo Boost 2.0
- Prise en charge des unités centrales non verrouillées de
série K
- Prise en charge de la technologie Hyper-Threading
(voir ATTENTION 1)
®
- Prend en charge les technologies Intel
Rapid Start et Smart
®
Connect avec processeur Intel
Ivy Bridge CPU
®
Chipsets - Intel
Z77
Mémoire - Compatible avec la Technologie de Mémoire à Canal
Double (voir ATTENTION 2)
- 4 x slots DIMM DDR3
- Supporter DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)
/1600/1333/1066 non-ECC, sans amortissement mémoire
- Capacité maxi de mémoire système: 32GB
(voir ATTENTION 3)
®
- Prend en charge le prol de mémoire extrême Intel
(XMP)
1.3/1.2
Slot d’extension - 2 x slots PCI Express 3.0 x16 (PCIE1/PCIE3 : simple à x16
(PCIE1) / x8 (PCIE3) ou double en mode x8/x8)
(voir ATTENTION 4)
®
* PCIE 3.0 n’est pris en charge qu’avec le processeur Intel
®
Ivy Bridge. Avec le processeur Intel
Sandy Bridge, seul
Français
PCIE 2.0 est pris en charge.
- 1 x slot PCI Express 2.0 x16 (PCIE4 : mode x4)
- 1 x slot PCI Express 2.0 x1
TM
- Prend en charge AMD Quad CrossFireX
, 3-Way
TM
TM
CrossFireX
et CrossFireX
®
TM
TM
- Prend en charge NVIDIA
Quad SLI
et SLI
®
VGA sur carte * Intel
HD Graphics avec visuels intégrés (Built-in Visuals) et
les sorties VGA sont uniquement pris en charge par les
70
Fatal1ty Z77 Professional-M Series Motherboard
processeurs à GPU intégré.
®
®
- Supporte Intel
HD Graphics Built-in Visuals: Intel
Quick
®
TM
®
Sync Video, Intel
InTru
3D, Intel
Clear Video HD
®
TM
®
Technology, Intel
Insider
, Intel
HD Graphics 2500/4000,
®
Intel
Advanced Vector Extensions (AVX)
®
- Pixel Shader 5.0, DirectX 11 avec CPU Intel
Ivy Bridge,
®
Pixel Shader 4.1, DirectX 10.1 avec CPU Intel
Sandy
Bridge
- Mémoire partagée max 1760MB (voir ATTENTION 5)
- Quatre options de sortie VGA: D-Sub, DVI-D, HDMI et
DisplayPort (voir ATTENTION 6)
- Prend en charge le HDMI 1.4a avec une résolution
maximale jusqu’à 1920x1200 @ 60Hz
- Prend en charge le DVI avec une résolution maximale
jusqu’à 1920x1200 @ 60Hz
- Prend en charge le D-Sub avec une résolution maximale
jusqu’à 2048x1536 @ 75Hz
- Prend en charge le DisplayPort avec une résolution
maximale jusqu’à 2560x1600 @ 60Hz
- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et
HBR (High Bit Rate Audio : Audio à haut débit binaire) avec
HDMI (Moniteur compatible HDMI requis)
(voir ATTENTION 7)
- Prise en charge de la fonction HDCP avec ports DVI, HDMI
et DisplayPort
- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec
ports DVI, HDMI et DisplayPort
Audio - 7,1 CH HD Audio avec protection de contenu
(Realtek ALC898 Audio Codec)
- Prise en charge de l’audio Premium Blu-ray
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Broadcom BCM57781
- Support du Wake-On-LAN
- Prend en charge la norme Energy Efcient Ethernet
(Ethernet à efcacité énergétique) 802.3az
- Supporte PXE
Panneau arrière I/O Panel
Français
- 1 x port clavier/souris PS/2
- 1 x port D-Sub
- 1 x port DVI-D
- 1 x port HDMI
71
Fatal1ty Z77 Professional-M Series Motherboard
- 1 x DisplayPort
- 1 x port de sortie optique SPDIF
- 1 x port USB 2.0 par défaut
- 1 x Fatal1ty port souris (USB 2.0)
- 1 x Connecteur eSATA3
- 4 x ports USB 3.0 par défaut
- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et
LED VITESSE)
- 1 x interrupteur d’effacement du CMOS avec LED
- Prise HD Audio: Haut-parleur arrière / Central /Basses /
Entrée Ligne / Haut-parleur frontal / Microphone
(voir ATTENTION 8)
®
SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intel
Z77, prennent en
charge les fonctions RAID (RAID 0, RAID 1, RAID 5, RAID
10, Intel Rapid Storage et Intel Smart Response), NCQ,
AHCI et Hot Plug (Branchement à chaud)
- 2 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061,
prennent en charge les fonctions NCQ, AHCI et Hot Plug
(Branchement à chaud) (le connecteur SATA3_A2 est
partagé avec le port eSATA3)
®
USB 3.0 - 2 x ports USB3.0 à l’arrière par Intel
Z77, prennent en
charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s
- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,
prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s
- 1 x barrette USB3.0 en façade (prend en charge 2 ports
®
USB 3.0) par Intel
Z77, prend en charge USB 1.0/2.0/3.0
jusqu’à 5 Gb/s
Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de
transfert de données pouvant aller jusqu’à 3.0Go/s,
supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel
Rapid Storage et Intel Smart Response), NCQ, AHCI et
Hot Plug (Branchement à chaud)
- 4 x connecteurs SATA3, prennent en charge un taux de
Français
transfert de données pouvant aller jusqu’à 6.0Go/s
- 1 x En-tête du module infrarouge
- 1 x Barrette pour module à infrarouges grand public
- 1 x En-tête de port COM
- 1 x Connecteur HDMI_SPDIF
- 1 x Connecteur de LED d’alimentation
- Connecteur pour ventilateur de CPU/Châssis/pouvoir
Ventilateur
- br. 24 connecteur d’alimentation ATX
72
Fatal1ty Z77 Professional-M Series Motherboard
- br. 8 connecteur d’alimentation 12V ATX
- Connecteur d’alimentation SLI/XFIRE
- Connecteur audio panneau avant
- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0
supplémentaires)
- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0
supplémentaires)
- 1 x Dr. Debug (LED de débogage à 7 segments)
Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED
rapide - 1 x interrupteur d’alimentation avec LED
- 1 x interrupteur de réinitialisation avec LED
BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI
- Support du “Plug and Play”
- Compatible pour événements de réveil ACPI 1.1
- Gestion jumperless
- Support SMBIOS 2.3.1
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension
Multi-ajustement
CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),
CyberLink MediaEspresso 6.5 Trial, Suite multimédia
ASRock MAGIX - OEM
Caractéristique - F-Stream (voir ATTENTION 9)
unique - ASRock l’Instant Boot
- ASRock Instant Flash (voir ATTENTION 10)
- Chargeur ASRock APP (voir ATTENTION 11)
- ASRock SmartView (voir ATTENTION 12)
- ASRock XFast USB (voir ATTENTION 13)
- ASRock XFast LAN (voir ATTENTION 14)
- ASRock XFast RAM (voir ATTENTION 15)
- ASRock Crashless BIOS (voir ATTENTION 16)
- Lucid Virtu Universal MVP (voir ATTENTION 17)
* Lucid Virtu Universal MVP est uniquement pris en charge
par les processeurs à GPU intégré.
- L’accélérateur hybride:
- Contrôle direct de la fréquence CPU
(voir ATTENTION 18)
- ASRock U-COP (voir ATTENTION 19)
Français
- Garde d’échec au démarrage (B.F.G.)
- Combo Cooler Option (C.C.O.) (voir ATTENTION 20)
- DEL veilleuse
Surveillance - Détection de la température de l’UC
système - Mesure de température de la carte mère
73
Fatal1ty Z77 Professional-M Series Motherboard
- Tachéomètre ventilateur processeur/châssis/pouvoir
ventilateur
- Ventilateur silencieux pour unité centrale/châssis (permet le
réglage automatique de la vitesse du ventilateur pour
châssis, selon la température de l’unité centrale)
- Commande de ventilateur CPU/Châssis à plusieurs
vitesses
- Monitoring de la tension: +12V, +5V, +3.3V, Vcore
®
®
TM
TM
OS - Microsoft
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit
/ XP / XP 64-bit (voir ATTENTION 21)
Certications - FCC, CE, WHQL
- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)
(voir ATTENTION 22)
* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:
http://www.asrock.com
ATTENTION
Il est important que vous réalisiez qu’il y a un certain risque à effectuer
l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie
Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking
peut affecter la stabilité de votre système, ou même causer des dommages aux
composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et
vos propres risques. Nous ne sommes pas responsables des dommages possibles
causés par l’overclocking.
ATTENTION!
1. En ce qui concerne le paramétrage “Hyper-Threading Technology”,
veuillez consulter la page 64 du manuel de l’utilisateur sur le CD tech-
nique.
2. Cette carte mère supporte la Technologie de Mémoire à Canal Double.
Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-
vous de bien lire le guide d’installation des modules mémoire en page 19
pour réaliser une installation correcte.
3. Du fait des limites du système d’exploitation, la taille mémoire réelle
®
Français
réservée au système pourra être inférieure à 4 Go sous Windows
7 /
TM
®
Vista
/ XP. Avec Windows
OS avec CPU 64 bits, il n’y a pas ce genre
de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la
®
mémoire que Windows
ne peut pas utiliser.
4. PCIE1 et PCIE3 prend en charge une vitesse pouvant atteindre Gen 3.
Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer
le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge,
PCI Express ne fonctionnera qu’en vitesse PCI Express Gen 2.
74
Fatal1ty Z77 Professional-M Series Motherboard
5. La dimension maximum du memoire partage est denie par le vendeur
®
de jeu de puces et est sujet de changer. Veuillez verier la Intel
website
pour les informations recentes SVP.
6. Vous pouvez choisir de n’utiliser que deux moniteurs sur quatre. Les
moniteurs D-Sub, DVI-D, HDMI et DisplayPort ne peuvent pas être
activés en même temps. En outre, avec l’adaptateur DVI-HDMI, le port
DVI-D peut prendre en charge les mêmes fonctions que le port HDMI.
®
7. xvYCC et Deep Color ne sont pris en charge que sous Windows
7 64-
bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en
®
charge 12bpc en EDID. HBR est pris en charge sous Windows
7 64-bit /
TM
TM
7 / Vista
64-bit / Vista
.
8. Pour l’entrée microphone, cette carte mère supporte les deux modes
stéréo et mono. Pour la sortie audio, cette carte mère supporte les
modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer
au tableau en page 5 pour effectuer la bonne connexion.
9. F-Stream est un utilitaire tout-en-un qui permet de régler précisément
différentes fonctions du système, via une interface facile à utiliser,
incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking,
OC DNA et IES. Dans Moniteur de périphériques, il afche les valeurs
principales de votre système. Dans Contrôle du ventilateur, il afche
la vitesse du ventilateur et la température, que vous pouvez ajuster.
Dans Overclocking, vous pouvez overclocker la fréquence du CPU pour
améliorer les performances du système. Dans OC DNA, vous pouvez
enregistrer vos réglages OC dans un prol et les partager avec vos amis.
Vos amis pourront alors installer le prol OC sur leur système pour utiliser
les mêmes réglages OC. Dans IES (Intelligent Energy Saver – Fonction
intelligente d’économie d’énergie), le contrôleur de la tension peut réduire
le nombre de phases de sortie pour améliorer le fonctionnement lorsque
les cores du CPU ne sont pas utilisées, sans diminuer les performances
de l’ordinateur.
10. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado
na memória Flash ROM. Esta prática ferramenta de actualização do
BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar
®
nos sistemas operativos, como o MS-DOS ou o Windows
. Com este
utilitário, poderá premir a tecla <F6> durante o teste de arranque POST
ou premir a tecla <F2> para exibir o menu de conguração do BIOS para
aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar
o novo cheiro de BIOS numa unidade ash USB, numa disquete ou
num disco rígido, em seguida, poderá actualizar o BIOS com apenas
alguns cliques sem ter de utilizar outra disquete ou outro complicado
utilitário de ash. Note que a unidade ash USB ou a unidade de disco
rígido devem utilizar o sistema de cheiros FAT32/16/12.
Français
11. Si vous désirez un moyen plus rapide et moins contraignant de recharger
vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé
pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer
le pilote du chargeur APP, et vous pourrez recharger rapidement votre
75
Fatal1ty Z77 Professional-M Series Motherboard
iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le
chargeur ASRock APP vous permet de charger rapidement et simulta-
nément plusieurs appareils Apple, et le chargement continu est même
pris en charge lorsque le PC passe en mode Veille (S1), Suspension à
la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du
chargeur APP est installé, vous découvrez un mode de mise en charge
tout à fait inédit.
Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp
12. SmartView, une nouvelle fonction du navigateur Internet, est une page
de démarrage intelligente de IE, comportant à la fois vos sites Internet
les plus visités, votre historique, vos amis Facebook et l’actualité en
temps réel, le tout sur une vue optimisée pour une expérience de l’Internet
encore plus personnelle. Les cartes mères ASRock sont équipées en
exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le
contact avec vos amis itinérants. Pour utiliser la fonction SmartView,
veuillez vous assurez que votre version de système d’exploitation est
®
TM
TM
Windows
7 / 7 64 bits / Vista
/ Vista
64 bits, et que vous utilisez le
navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/
SmartView/index.asp
13. ASRock XFast USB permet d’améliorer les performances de votre péri-
phérique de stockage USB. Les performances réelles dépendent des
propriétés du périphérique.
14. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-
tages suivants. Priorisation d’application LAN : Vous pouvez congurer
votre priorité d’application idéalement et/ou ajouter des nouveaux pro-
grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité
de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.
Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-
lécharger simultanément des chiers. Analyse en temps réel de vos don-
nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux
de données que vous êtes en train de transférer.
15. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire F-
Stream. Il utilise à sa pleine capacité l’espace mémoire que les proces-
seurs du système d’exploitation Windows OS 32-bit ne peuvent pas
utiliser. ASRock XFast RAM diminue le temps de chargement des sites
Internet précédemment visités, rendant la navigation sur le web plus
rapide que jamais. Il rend également l’utilisation de Adobe Photoshop 5
fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM
Français
est qu’il réduit la fréquence d’accès à vos SSD ou HDD an d’accroitre
leur durée de vie utile.
16. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur
BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si
l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-
Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS
une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent
être placés dans le répertoire racine de votre disque USB. Seuls les
ports USB2.0 sont compatibles avec cette fonction.
76
Fatal1ty Z77 Professional-M Series Motherboard
17. VIRTU Universal MVP intègre toutes les fonctionnalités de base de la
technologie Virtu Universal, qui virtualise GPU intégrée et GPU discrète
pour des fonctionnalités optimales. Il est également doté de la fonction
TM
Virtual Vsync
pour une qualité visuelle sans compromis. Ajoutez à cela
les avantages de la technologie HyperFormance, et VIRTU Universal
MVP vous permettra d’obtenir des performances de jeu inégalées en
réduisant intelligemment les tâches redondantes du rendu lors du ux
entre le CPU, le GPU de la carte graphique et l’écran.
18. Même si cette carte mère offre un contrôle sans souci, il n’est pas re-
commandé d’y appliquer un over clocking. Des fréquences de bus CPU
autres que celles recommandées risquent de rendre le système instable
ou d’endommager le CPU et la carte mère.
19. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-
tiquement. Avant de redémarrer le système, veuillez vérier que le ven-
tilateur d’UC sur la carte mère fonctionne correctement et débranchez le
cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation
de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU
le dissipateur lors de l’installation du PC.
20. Le Combo Cooler Option (C.C.O.) offre un choix exible pour adopter
trois types différents de refroidisseur sde CPU, les sockets LGA 775,
LGA 1155 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU
775 et 1156 ne peuvent pas être utilisés.
®
®
21. ASRock XFast RAM n’est pas pris en charge par Microsoft
Windows
®
®
XP / XP 64-bit. Les technologie Intel
Smart Connect et ports Intel
USB
®
®
TM
TM
3.0 n’est pas pris en charge par Microsoft
Windows
Vista
/ Vista
64-
bit / XP / XP 64-bit.
22. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),
est une disposition établie par l’Union Européenne pour dénir la con-
sommation de courant pour le système entier. Conformément à la norme
EuP, le courant CA total du système entier doit être inférieur à 1 W en
mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP
et une alimentation EuP sont requises. Selon les suggestions d’Intel’,
l’alimentation électrique EuP doit correspondre à la norme, qui est que
l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%
pour 100 mA de consommation de courant. Pour choisir une alimentation
électrique conforme à la norme EuP, nous vous recommandons de con-
sulter votre fournisseur de courant pour plus de détails.
Français
77
Fatal1ty Z77 Professional-M Series Motherboard
1.3 Réglage des cavaliers
L’illustration explique le réglage des cava-
liers. Quand un capuchon est placé sur les
broches, le cavalier est « FERME ». Si au-
cun capuchon ne relie les broches,le cava-
lier est « OUVERT ». L’illustration montre un
cavalier à 3 broches dont les broches 1 et 2
sont « FERMEES » quand le capuchon est
placé sur ces 2 broches.
Le cavalier Description
Effacer la CMOS
(CLRCMOS1)
(voir p.4 g. 22)
Paramètres
Effacer la
par défaut
CMOS
Remarque :
CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer
et réinitialiser les paramètres du système à la conguration originale,
veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de
la prise de courant. Après 15 secondes, utilisez un couvercle de jumper
pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant
5
secondes. Veuillez cependant ne pas effacer le CMOS immédiatement
a
près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS
après avoir mis à jour le BIOS, vous devez allumer en premier le
système, puis l’éteindre avant de continuer avec l’opération d’effacement
du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol
par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés
seulement si la batterie du CMOS est enlevée.
Le commutateur Effacer CMOS présente la même fonction que le
cavalier Effacer CMOS.
Français
78
Fatal1ty Z77 Professional-M Series Motherboard
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATA2 Ces quatre connecteurs Série
(SATA2_2_3: voir p.4 No. 12)
ATA2 (SATA2) prennent en
SATA2_2 SATA2_3
(SATA2_4_5: voir p.4 No. 13)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA2
SATA2_4 SATA2_5
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces quatre connecteurs Série
(SATA3_A1_A2: voir p.4 No. 10)
ATA3 (SATA3) prennent en
SATA3_A1 SATA3_A2
(SATA3_0_1: voir p.4 No. 11)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
SATA3_0 SATA3_1
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s. Si vous
installez le disque dur sur le
port eSATA3 sur le panneau
E/S arrière, le connecteur
SATA3_A2 interne ne
fonctionne pas.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte
mere.
Français
79
Fatal1ty Z77 Professional-M Series Motherboard
Cordon d’alimentation Veuillez connecter l’extrémité
Série ATA (SATA) noire du cordon d’alimentation
(en option)
SATA sur le connecteur
d’alimentation sur chaque unité.
connecter au connec-
teur
Connectez ensuite l’extrémité
c o n n e c t e r à
d’alimentation du
blanche du cordon
l’unité
disque
d’alimentation
d’alimentation SATA sur le
dur SATA
électrique
connecteur d’alimentation de
l’unité d’alimentation électrique.

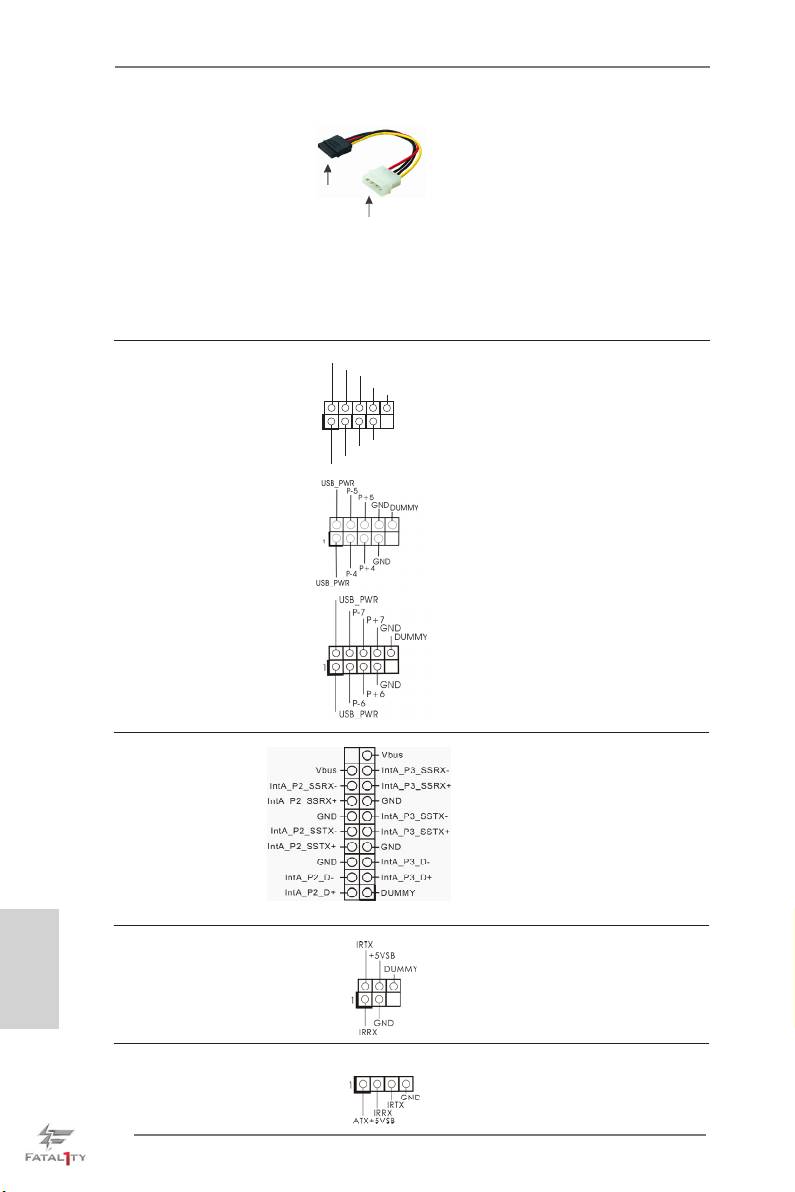

En-tête USB 2.0 A côté des deux ports USB 2.0
U SB_PWR
P-3
P +3
(USB_2_3 br. 9)
par défaut sur le panneau E/S,
GND
DUMMY
(voir p.4 No. 23)
il y a trois embases USB 2.0
1
sur cette carte mère. Chaque
GND
P +2
embase USB 2.0 peut prendre
P-2
U SB_PWR
(USB_4_5 br. 9)
en charge 2 ports USB 2.0.
(voir p.4 No. 24)
(USB_6_7 br. 9)
(voir p.4 No. 25)
En-tête USB 3.0 En plus des quatre ports USB
(USB3_2_3 br. 19)
3.0 par défaut sur le panneau
(voir p.4 No. 9)
E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
charge deux ports USB 3.0.
Français
En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br. 5)
infrarouge optionnel de transfert
(voir p.4 No. 28)
et de réception sans l.
Barrette pour module à infrarouges grand public Cette barrette peut être utilisée
(CIR1 br.4)
pour connecter des récepteur.
(voir p.4 No. 26)
80
Fatal1ty Z77 Professional-M Series Motherboard
Connecteur audio panneau C’est une interface pour un
GND
GND
P RESENCE#
P RESENCE#
(HD_AUDIO1 br. 9)
M IC_RET
M IC_RET
câble avant audio en façade qui
OUT_RET
OUT_RET
(voir p.4 No. 30)
permet le branchement et le
contrôle commodes de
1
1
O UT2_L
O UT2_L
périphériques audio.
J _SENSE
J _SENSE
O UT2_R
O UT2_R
M IC2_R
M IC2_R
M IC2_L
M IC2_L
1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l
de panneau sur le châssis doit prendre en charge le HDA pour fonctionner
correctement. Veuillez suivre les instructions dans notre manuel et le manuel de
châssis an installer votre système.
2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio
du panneau avant conformément à la procédure ci-dessous:
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous
n’avez pas besoin de les connecter pour le panneau audio AC’97.
E. Pour activer le micro avant.
®
Pour les systèmes d’exploitation Windows
XP / XP 64 bits :
Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis
cliquez sur “FrontMic” (Micro avant).
®
TM
Pour les systèmes d’exploitation Windows
7 / 7 64 bits / Vista
/
TM
Vista
64 bits :
Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle
Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).
En-tête du panneau système Cet en-tête permet d’utiliser
(PANEL1 br. 9)
plusieurs fonctions du panneau
(voir p.4 No. 15)
système frontal.
Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et
l’indicateur d’état du système du châssis sur cette barrette en respectant
l’affectation des broches décrite ci-dessous. Faites attention aux broches
positives et négatives avant de connecter les câbles.
PWRBTN (Interrupteur d’alimentation):
Connectez ici le connecteur d’alimentation sur le panneau avant du
châssis. Vous pouvez congurer la façon de mettre votre système hors
Français
tension avec l’interrupteur d’alimentation.
RESET (Interrupteur de réinitialisation):
Connectez ici le connecteur de réinitialisation sur le panneau avant du
châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer
l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.
81

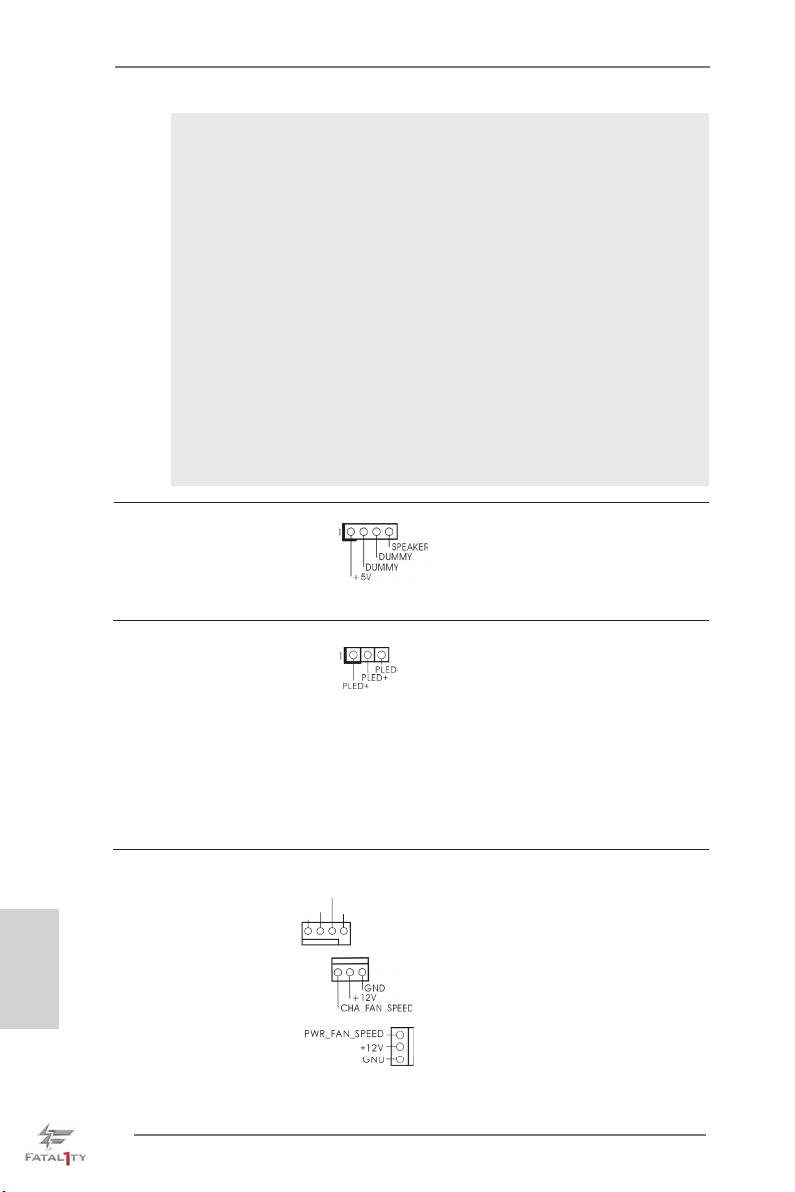

Fatal1ty Z77 Professional-M Series Motherboard
PLED (DEL alimentation système):
Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du
châssis. Ce voyant DEL est allumé lorsque le système est en marche.
Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le
voyant DEL est éteint lorsque le système est en mode veille S4 ou
lorsqu’il est éteint (S5).
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d’activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d’écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,
voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vériez
bien à faire correspondre les ls et les broches.
En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur cet
(SPEAKER1 br. 4)
en-tête.
(voir p.4 No. 20)
LED di accensione Collegare il LED di accensione
(PLED1 br. 3)
chassi per indicare lo stato di
(voir p.4 Nr. 14)
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1/S3. Il
LED è spento in stato S4 o S5
(spegnimento).
Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br. 4)
ventilateur aux connecteurs
CH A_FAN_SPEED
+1 2V
FA N_SPEED_CONTR OL
Français
(voir p.4 No. 21)
pour ventilateur et faites
GN D
correspondre le l noir à la
(CHA_FAN2 br. 3)
broche de terre. CHA_FAN1 et
(voir p.4 No. 37)
CHA_FAN2 prennent en charge
la fonction contrôle du
(PWR_FAN1 br. 3)
ventilateur.
(voir p.4 No. 36)
82
Fatal1ty Z77 Professional-M Series Motherboard

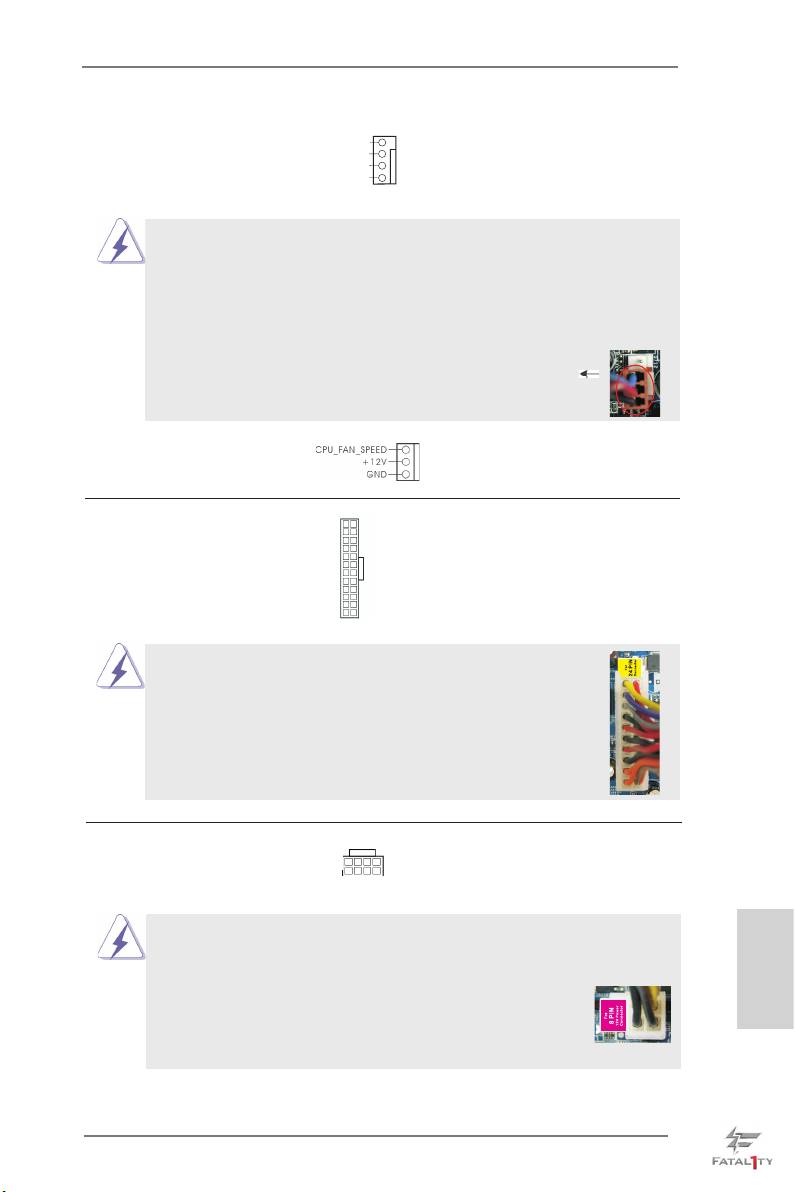

Connecteur du ventilateur Veuillez connecter le câble de
FAN_SPEED_CONTROL
4
de l’UC ventilateur d’UC sur ce
CPU_FAN_SPEED
3
+ 12V
2
(CPU_FAN1 br. 4)
connecteur et brancher le l
GND
1
(voir p.4 No. 3)
noir sur la broche de terre.
Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
Installation de ventilateur à 3 broches
Broches 1-3 connectées
(CPU_FAN2 br. 3)
(voir p.4 No. 4)
En-tête d’alimentation ATX Veuillez connecter l’unité
12
24
(ATXPWR1 br. 24)
d’alimentation ATX sur cet en-
(voir p.4 No. 7)
tête.
1
13
Bien que cette carte mère fournisse un connecteur de
12
24
courant ATX 24 broches, elle peut encore fonctionner
si vous adopter une alimentation traditionnelle ATX 20
broches. Pour utiliser une alimentation ATX 20 broches,
branchez à l’alimentation électrique ainsi qu’aux
broches 1 et 13.
1
13
20-Installation de l’alimentation électrique ATX
Connecteur ATX 12V Veuillez connecter une unité
8 5
(ATX12V1 br.8)
d’alimentation électrique ATX
4 1
(voir p.4 No. 1)
12V sur ce connecteur.
Bien que cette carte mère possède 8 broches connecteur d’alimentation
ATX 12V, il peut toujours travailler si vous adoptez une approche
traditionnelle à 4 broches ATX 12V alimentation.
8 5
Pour utiliser l’alimentation des 4 broches ATX,
Français
branchez votre alimentation avec la broche 1 et
la broche 5.
4-Installation d’alimentation à 4 broches ATX 12V
4 1
83
Fatal1ty Z77 Professional-M Series Motherboard
Connecteur d’alimentation SLI/XFIRE
Il n’est pas nécessaire d’utiliser
(SLI/XFIRE_POWER1 br. 4)
ce connecteur, mais veuillez le
(voir p.4 No. 35)
brancher avec un connecteur
d’alimentation pour disques durs
SLI/XFIRE_POWER1
quand deux cartes graphiques
sont branchées sur cette carte
mère en même temps.

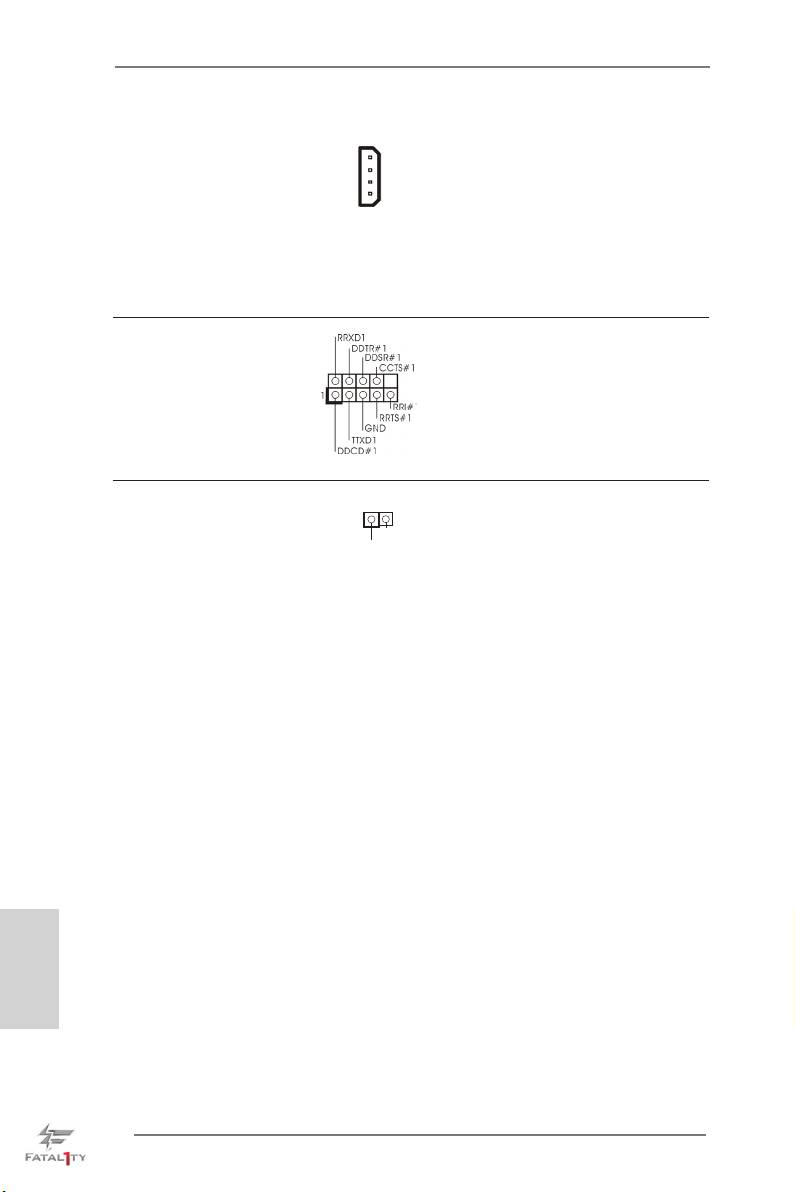

En-tête de port COM Cette en-tête de port COM est
(COM1 br.9)
utilisée pour prendre en charge
(voir p.4 No. 29)
un module de port COM.
Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,
(HDMI_SPDIF1 2-pin)
1
fournissant une sortie audio
GN D
(voir p.4 No. 27)
SP DIFO UT
SPDIF vers la carte VGA HDMI,
et permettant au système de se
connecter au un téléviseur
numérique HDMI /un projecteur
/ un périphérique LCD. Veuillez
brancher le connecteur
HDMI_SPDIF de la carte VGA
HDMI sur ce connecteur.
Français
84
Fatal1ty Z77 Professional-M Series Motherboard
1.5 Interrupteur rapides
Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-
tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-
mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,
ainsi que d’effacer les valeurs du CMOS.
Interrupteur d’alimentation
L’interrupteur d’alimentation est
(PWRBTN)
un interrupteur rapide, qui permet
(voir p.4 No. 18)
Power
à l’utilisateur d’allumer/éteindre
rapidement le système.
Interrupteur de réinitialisation
L’interrupteur de réinitialisation
(RSTBTN)
est un interrupteur rapide, qui
(voir p.4 No. 17)
Reset
permet à l’utilisateur de
réinitialiser rapidement le
système.
Interrupteur d’effacement de CMOS
L’interrupteur d’effacement de
(CLRCBTN)
CMOS est un interrupteur rapide
(voir p.5 No. 15)
qui permet à l’utilisateur d’effacer
rapidement les valeurs du CMOS.
Français
85
Fatal1ty Z77 Professional-M Series Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
