1. Einführung

Wir danken Ihnen für den Kauf des ASRock Fatal1ty Z77 Professional-M Series

Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen

Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leis-

tung und robustes Design, gemäß der Verpichtung von ASRock zu Qualität und

Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die

schrittweise Installation ein. Details über das Motherboard nden Sie in der Bedien-

ungsanleitung auf der Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock Fatal1ty Z77 Professional-M Series Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 24.4 cm; 9.6 Zoll x 9.6 Zoll)

ASRock Fatal1ty Z77 Professional-M Series Schnellinstallationsanleitung

ASRock Fatal1ty Z77 Professional-M Series Support-CD

Vier Serial ATA (SATA) -Datenkabel (optional)

Ein Serial ATA (SATA) -Festplattenstromkabel (optional)

Ein I/O Shield

Ein ASRock SLI_Bridge-Karte

ASRock erinnert...

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Deutsch

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

50

Fatal1ty Z77 Professional-M Series Motherboard

1.2 Spezifikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 24.4 cm; 9.6 Zoll x 9.6 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

®

TM

CPU - Unterstützt Intel

Core

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- Digi Power-Design

- 8 + 3-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 1)

®

- Unterstützt Intel

Rapid Start Technology und Smart

®

Connect Technology mit Intel

Ivy Bridge-Prozessor

®

Chipsatz - Intel

Z77

Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 2)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 32GB

(siehe VORSICHT 3)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 2 x PCI Express 3.0 x16-Steckplätze (PCIE1/PCIE3: Einzeln

steckplätze bei x16 (PCIE1) / x8 (PCIE3) oder dual im x8/x8-Modus)

(siehe VORSICHT 4)

®

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

®

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

- 1 x PCI Express 2.0 x16-Steckplätze (PCIE4:x4-Modus)

- 1 x PCI Express 2.0 x1-Steckplätze

TM

TM

TM

- Unterstützt AMD

Quad CrossFireX

, 3-Way CrossFireX

TM

und CrossFireX

®

TM

TM

- NVIDIA

Quad SLI

und SLI

®

Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-

Ausgänge können nur durch GPU-integrierte Prozessoren

unterstützt werden.

Deutsch

®

- Unterstützt hochauösende integrierte Intel

-Graklösungen:

®

®

TM

®

Intel

Quick-Sync-Video, Intel

InTru

3D, Intel

Clear-

®

TM

®

Video-Technik (HD), Intel

Insider

, Intel

HD Graphics

®

2500/4000, Intel

Advanced Vector Extensions (AVX)

51

Fatal1ty Z77 Professional-M Series Motherboard

®

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

®

Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge-

Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

(siehe VORSICHT 5)

- Vier VGA-Ausgangsoptionen: D-Sub, DVI-D, HDMI sowie

DisplayPort (siehe VORSICHT 6)

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt DVI mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auösung von

2048 x 1536 bei 75 Hz

- Unterstützt DisplayPort mit einer maximalen Auösung von

2560 x 1600 bei 60 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

Bildschirm erforderlich) (siehe VORSICHT 7)

- Unterstützt HDCP-Funktion mit DVI- , HDMI- und Display

Port-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

DVI- , HDMI- und Display Port-Ports

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Tastaturanschluss/Mausanschluss

- 1 x D-Sub port

- 1 x DVI-D port

Deutsch

- 1 x HDMI port

- 1 x DisplayPort

- 1 x optischer SPDIF-Ausgang

- 1 x Standard-USB 2.0-Anschlüsse

- 1 x Fatal1ty Mausanschluss (USB 2.0)

- 1 x eSATA3-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

52

Fatal1ty Z77 Professional-M Series Motherboard

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- 1 x CMOS löschen-Schalter mit LED

- HD Audiobuchse: Lautsprecher hinten / Mitte / Bass /

Audioeingang / Lautsprecher vorne / Mikrofon

(siehe VORSICHT 8)

®

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

Z77,

unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage und Intel Smart Response-Technologie),

NCQ-, AHCI-und Hot Plug Funktionen

- 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia

ASM1061, unterstützt NCQ-, AHCI-und Hot Plug Funktionen

(SATA3_A2-Anschluss wird mit dem eSATA3-Port geteilt)

®

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Intel

Z77,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 2 x USB 3.0-Ports an der Rückseite durch ASMedia

ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an

®

der Vorderseite durch Intel

Z77, unterstützt USB 1.0/2.0/3.0

mit bis zu 5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel

Smart Response-Technologie), NCQ-, AHCI-und Hot Plug

Funktionen

- 4 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Strom lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- SLI/XFIRE-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

Deutsch

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

USB 3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

Schnellschalter - 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

53

Fatal1ty Z77 Professional-M Series Motherboard

- 1 x Rücksetzschalter (Reset) mit LED

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion, ASRock MAGIX-

Multimedia-Suite - OEM

Einzigartige - F-Stream (siehe VORSICHT 9)

Eigenschaft - ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 10)

- ASRock APP Charger (siehe VORSICHT 11)

- ASRock SmartView (siehe VORSICHT 12)

- ASRock XFast USB (siehe VORSICHT 13)

- ASRock XFast LAN (siehe VORSICHT 14)

- ASRock XFast RAM (siehe VORSICHT 15)

- ASRock Crashless BIOS (siehe VORSICHT 16)

- Lucid Virtu Universal MVP (siehe VORSICHT 17)

* Lucid Virtu Universal MVP kann nur durch GPU-integrierte

Prozessoren unterstützt werden.

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle

(siehe VORSICHT 18)

- ASRock U-COP (siehe VORSICHT 19)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe VORSICHT 20)

- Gute Nacht-LED

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

Deutsch

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse

lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP / XP 64-Bit (siehe VORSICHT 21)

54

Fatal1ty Z77 Professional-M Series Motherboard

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 22)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

64 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 19 zwecks richtiger

Installation gelesen haben.

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

®

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

4. Unterstützt nur der PCIE1 und PCIE3-Steckplatz Geschwindigkeiten der

3ten Generation. Damit Sie PCI Express mit der Geschwindigkeit der

3ten Generation nutzen können, müssen Sie einen Ivy Bridge-Prozessor

installieren. Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft

PCI Express nur bei der Geschwindigkeit der 2ten Generation.

5. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

®

tauscht. Bitte überprüfen Sie Intel

website für die neuliche Information.

6. Sie können nur die Nutzung von zwei von vier Bildschirmen auswählen.

Die D-Sub-, DVI-D-, HDMI- und DisplayPort-Bildschirme nnen nicht

gleichzeitig aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-

Deutsch

HDMI-Adapter dieselben Funktionen wie der HDMI-Port unterstützen.

®

7. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

®

TM

12bpc in EDID unterstützt. HBR wird unter Windows

7 64 Bit / 7 / Vista

TM

64 Bit / Vista

unterstützt.

55

Fatal1ty Z77 Professional-M Series Motherboard

8. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 5 her.

9. F-Stream ist ein Alles-in-einem-Werkzeug zur Feineinstellung

verschiedener Systemfunktionen an einer benutzerfreundlichen

Schnittstelle; diese beinhaltet Hardware-Überwachung, Lüftersteuerung,

Übertaktung, OC DNA und IES. Über die Hardware-Überwachung

können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt

Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei

der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler

Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung

Ihrer OC-Einstellungen als Prol, welches Sie mit Freunden teilen

können. Ihre Freunde können das OC-Prol dann in ihrem System laden

und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent

Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-

Kerne die Anzahl an Ausgangsphasen zur Steigerung der Efzienz

reduzieren – ohne die Rechenleistung zu beeinträchtigen.

10. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

11. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

Deutsch

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

asp

56

Fatal1ty Z77 Professional-M Series Motherboard

12. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

®

TM

TM

mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

/ Vista

64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

13. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

14. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

15. ASRock XFast RAM ist eine neue Funktion, die beim F-Stream integriert

ist. Sie ermöglicht die vollständige Nutzung des Speicherplatzes, der

®

unter Windows

-Betriebssystemen mit 32-Bit-CPU nicht verwendet

werden kann. ASRock XFast RAM verkürzt die Ladezeit zuvor besuchter

Webseiten, was das Surfen im Internet mehr denn je beschleunigt. Auch

die Arbeit mit Adobe Photoshop erfolgt fünfmal schneller. Ein weiterer

Vorteil von ASRock XFast RAM liegt in der Reduzierung der Häugkeit

des Zugriffs auf SSDs bzw. HDDs zur Verlän gerung deren Lebenszeit.

16. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

17. Virtu Universal MVP beinhaltet die Basisfunktionen der Virtu Universal-

Technologie, die integrierte GPU und separate GPU zur Erzielung opti-

TM

maler Funktionalität virtualisiert. Verfügt zudem über Virtual Vsync

für

kompromisslose visuelle Qualität. Dank der zusätzlichen Vorzüge der

HyperFormance-Technologie verbessert Virtu Universal MVP die Spiel-

Deutsch

leistung durch intelligente Reduzierung redundanter Rendering-Aufgaben

im Fluss zwischen CPU, GPU und Anzeigegerät.

57

Fatal1ty Z77 Professional-M Series Motherboard

18. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

19. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

20. Die Combo-Kühleroption bietet die exible Möglichkeit zur Aufnahme von

drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA

1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwen-

det werden können.

®

®

21. ASRock XFast RAM wird von Microsoft

Windows

XP / XP 64 Bit nicht

®

®

unterstützt. Intel

Smart Connect-Technologie und Intel

USB 3.0-Ports

®

®

TM

TM

wird von Microsoft

Windows

Vista

/ Vista

64 Bit / XP / XP 64 Bit

nicht unterstützt.

22. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

58

Fatal1ty Z77 Professional-M Series Motherboard

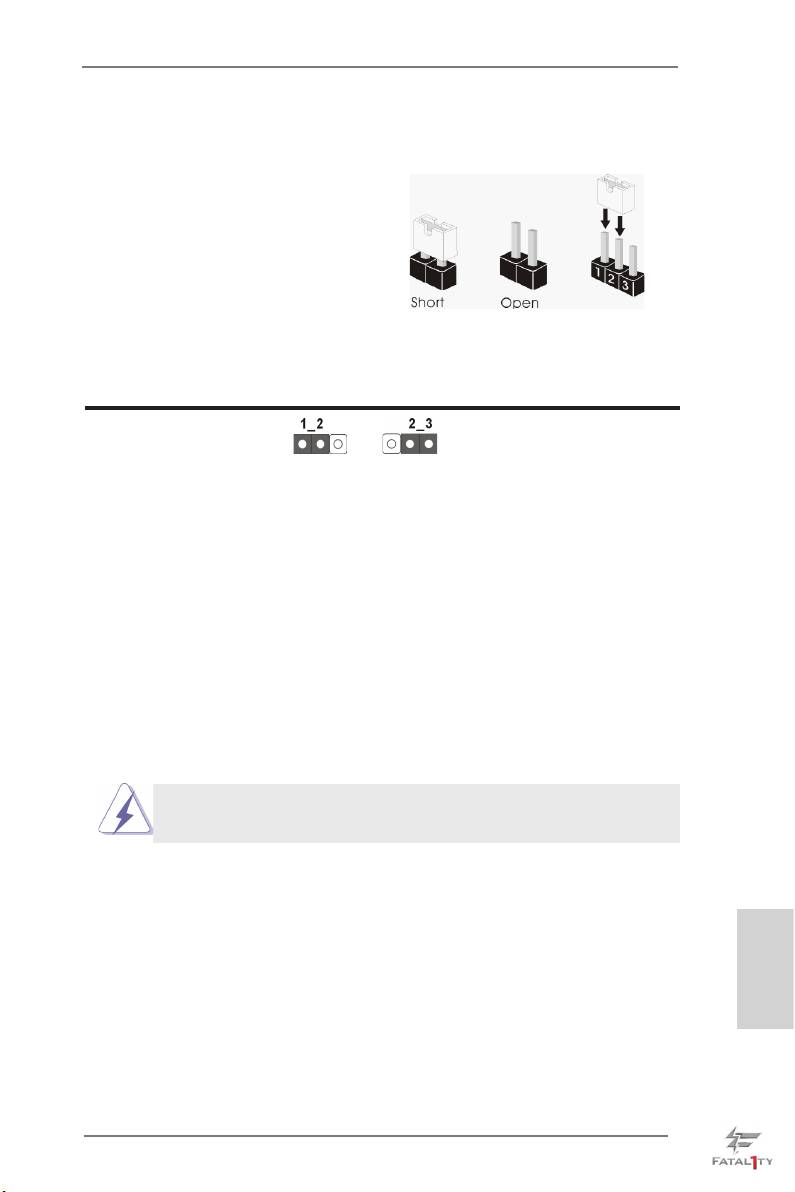

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebckt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.4, No. 22)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper nf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

59

Fatal1ty Z77 Professional-M Series Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

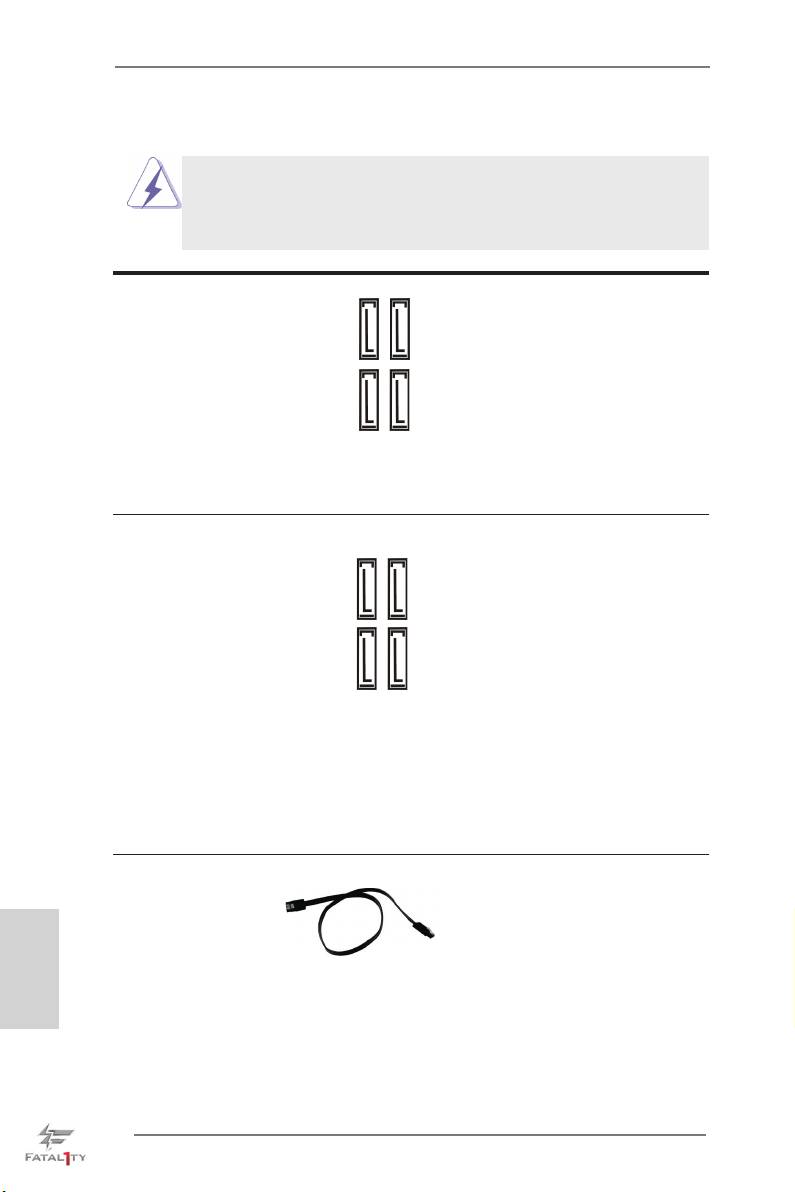

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-

(SATA2_2_3: siehe S.4 - No. 12)

(SATA2-)Verbínder

SATA2_2 SATA2_3

(SATA2_4_5: siehe S.4 - No. 13)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

SATA2_4 SATA2_5

aktuelle SATA2- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese vier Serial ATA3-

(SATA3_A1_A2: siehe S.4 - No. 10)

(SATA3-)Verbínder

(SATA3_0_1: siehe S.4 - No. 11)

unterstützten SATA-Datenkabel

SATA3_A1 SATA3_A2

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

SATA3_0 SATA3_1

ermöglicht eine

Datenübertragungsrate bis 6,0

Gb/s. Wenn Sie die

Festplatte am eSATA3-Port an

der Rückblende anschließen,

wird der interne SATA3_A2-

Anschluss deaktiviert.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

Deutsch

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

werden.

60

Fatal1ty Z77 Professional-M Series Motherboard

Serial ATA- (SATA-) Verbinden Sie das schwarze

Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Verbindung zum

Laufwerk. Verbinden Sie dann

SATA-HDD-Stromanschluss

das weiße Ende des SATA-

Verbindung zum

Stromversorgungskabels mit

Netzteil

dem Stromanschluss des

Netzteils.

USB 2.0-Header Zusätzlich zu den zwei

U SB_PWR

P-3

P +3

(9-pol. USB_2_3)

üblichen USB 2.0-Ports an den

GND

DUMMY

(siehe S.4 - No. 23)

I/O-Anschlüssen benden sich

1

drei USB 2.0- Anschlussleisten

GND

P +2

am Motherboard. Pro USB 2.0-

P-2

U SB_PWR

(9-pol. USB_4_5)

Anschlussleiste werden zwei

(siehe S.4 - No. 24)

USB 2.0-Ports unterstützt.

(9-pol. USB_6_7)

(siehe S.4 - No. 25)

USB 3.0-Header Neben vier Standard-USB

(19-pol. USB3_2_3)

3.0-Ports am E/A-Panel

(siehe S.4 - No. 9)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

Deutsch

(siehe S.4 - No. 28)

und Empfangs-Infrarotmodul.

61

Fatal1ty Z77 Professional-M Series Motherboard

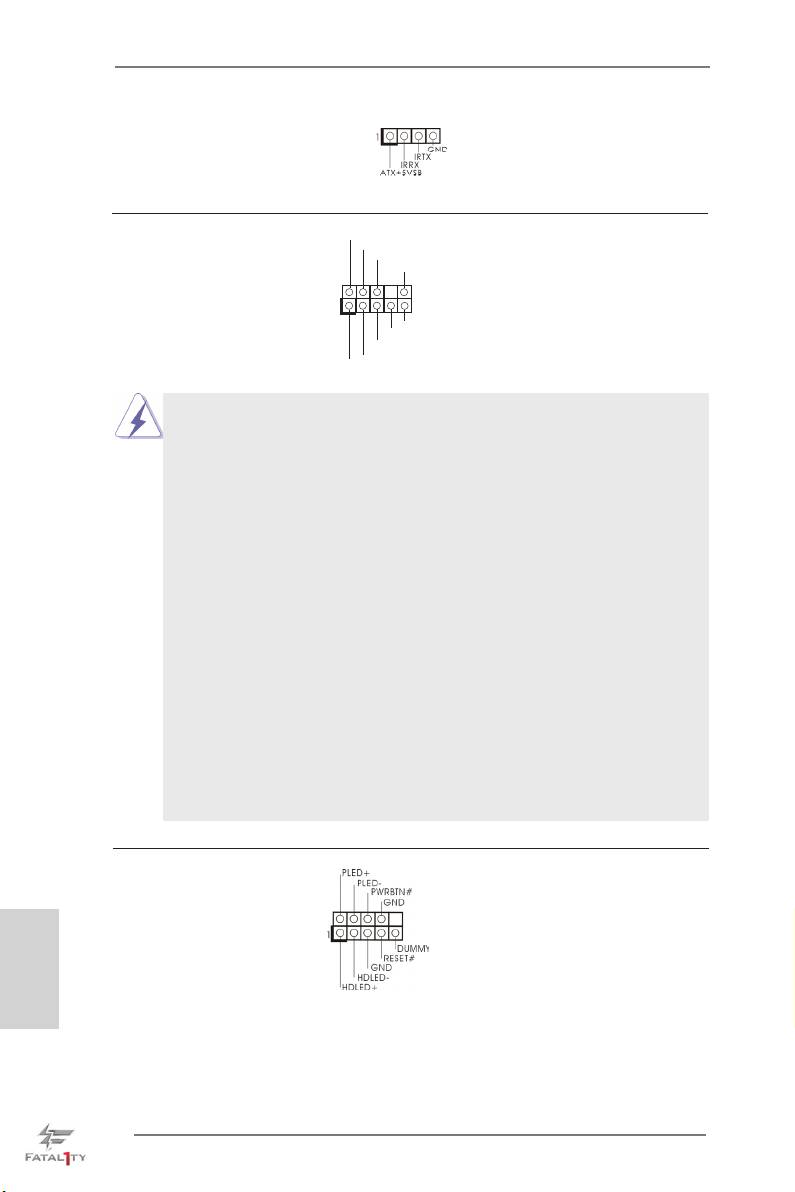

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.4 - No. 26)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

GND

P RESENCE#

der Gehäusevorderseite Audio-Panel auf der Vorder

M IC_RET

OUT_RET

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.4 - No. 30)

ermöglicht Ihnen eine bequeme

1

O UT2_L

Anschlussmöglichkeit und

J _SENSE

O UT2_R

Kontrolle über Audio-Geräte.

M IC2_R

M IC2_L

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.4 - No. 15)

Systemvorderseite.

Deutsch

62

Fatal1ty Z77 Professional-M Series Motherboard

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.4 - No. 20)

diesen Header an.

Deutsch

63

Fatal1ty Z77 Professional-M Series Motherboard

Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

CH A_FAN_SPEED

+1 2V

FA N_SPEED_CONTR O

(siehe S.4, No. 21)

wobei der schwarze Draht an

GN D

den Schutzleiterstift

(3-pin CHA_FAN2)

angeschlossenwird.

(siehe S.4 - No. 37)

CHA_FAN1- und CHA_FAN2-

unterstützen Lüftersteuerung.

(3-pin PWR_FAN1)

(siehe S.4 - No. 36)

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_SPEED_CONTROL

4

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

CPU_FAN_SPEED

3

+ 12V

2

(siehe S.4 - No. 3)

Anschluss und passen Sie den

GND

1

schwarzen Draht dem

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Deutsch

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

(sieche S.4 - No. 4)

64

Fatal1ty Z77 Professional-M Series Motherboard

L

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.4 - No. 14)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1/S3-Zustand. Im S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

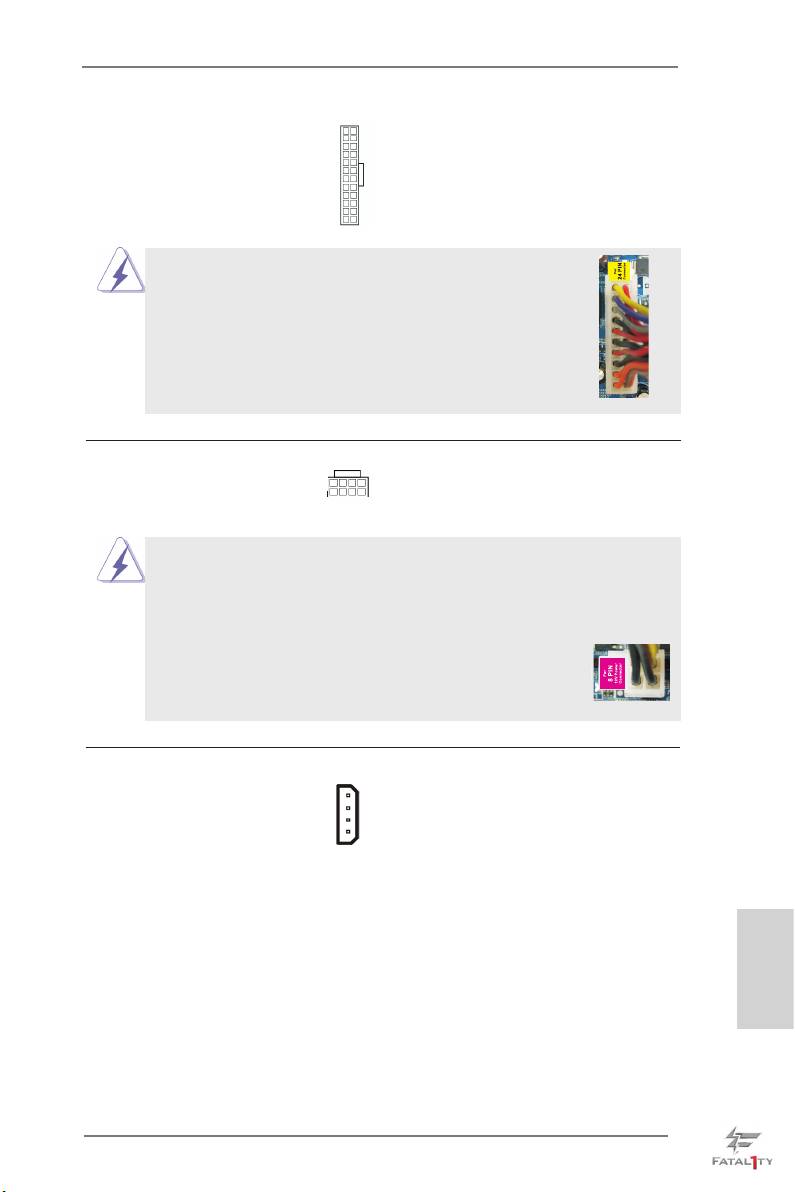

ATX-Netz-Header Verbinden Sie die ATX-

12

24

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.4 - No. 7)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

13

ATX 12V Anschluss Bitte schließen Sie an diesen

8 5

(8-pin ATX12V1)

Anschluss die ATX 12V

4 1

(siehe S.4 - No. 1)

Stromversorgung an.

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V

Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein.

8 5

Installation der 4-Pin ATX 12V Energieversorgung

4 1

SLI/XFIRE-Stromanschluss

Sie müssen diesen Anschluss

(4-pin SLI/XFIRE_POWER1)

nicht zwingend verwenden.

(siehe S.4 - No. 35)

Wenn allerdings zwei

Grakkarten gleichzeitig am

SLI/XFIRE_POWER1

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss bitte mit einem

Festplatten-Stromversorgungs-

stecker.

Deutsch

65

Fatal1ty Z77 Professional-M Series Motherboard

COM-Anschluss-Header Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.4 - No. 29)

COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

1

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

GN D

SP DIFO UT

(siehe S.4 - No. 27)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Deutsch

66

Fatal1ty Z77 Professional-M Series Motherboard

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

Power

(siehe S.4 - No. 18)

Benutzer das System schnell

ein-/ausschalten können.

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

Reset

(siehe S.4 - No. 17)

Benutzer das System schnell

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.5 - No. 15)

Benutzer die CMOS-Werte

schnell löschen können.

Deutsch

67

Fatal1ty Z77 Professional-M Series Motherboard
