ASRock Fatal1ty Z77 Performance: 1. Введение

1. Введение

Благодарим вас за покупку материнской платы ASRock Fatal1ty Z77 Performance

Series надежной материнской платы, изготовленной в соответствии с постоянно

предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает

превосходную производительность и отличается отличной конструкцией, которые

отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock Fatal1ty Z77 Performance Series

(форм-фактор ATX: 12,0 x 9,6 дюйма / 30,5 x 24,4 см)

Руководство по быстрой установке ASRock Fatal1ty Z77 Performance Series

Компакт-диск поддержки ASRock Fatal1ty Z77 Performance Series

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

Русский

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

114

Fatal1ty Z77 Performance Series Motherboard

1.2 Спецификации

Платформа - форм-фактор ATX: 12,0 x 9,6 дюйма / 30,5 x 24,4 см

- Весь Твердый Конденсаторный проект (100% японские

высококачественные конденсаторы на основе проводящих

полимеров)

®

TM

Процессор - Поддержка процессора Intel

Core

i7 / i5 / i3 3-го и 2-го поколения

с помощью разъема для процессоров LGA 1155

- Дизайн системы питания DigiPower

- 8 + 4 проектирование фаз питания

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка разблокированного ЦП серии K

- Поддержка технологии Hyper-Threading

(см. ОСТОРОЖНО, пункт 1)

®

- Поддержка технологии Intel

Rapid Start Technology и Smart Connect

®

Technology с помощью процессора Intel

Ivy Bridge

®

Набор микросхем - Intel

Z77

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 2)

- 4 x гнезда DDR3 DIMM

- Поддержите DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/

1333/1066 не- ECC, безбуферная память

- Максимальный объем системной памяти: 32 ГБ

(см. ОСТОРОЖНО, пункт 3)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 1 x слота PCI Express 3.0 x16 (PCIE1: режим x16)

расширения (см. ОСТОРОЖНО, пункт 4)

®

* PCIE 3.0 поставляется только в комплекте с ЦП Intel

Ivy Bridge. В

®

комплекте с ЦП Intel

Sandy Bridge поставляется только модель

PCIE 2.0.

- 1 x гнезда PCI Express 2.0 x16 (PCIE3: режим x4)

- 1 x гнезда PCI Express 2.0 x1

- 2 x гнезда PCI

TM

TM

- поддержка AMD Quad CrossFireX

и CrossFireX

®

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA

поддерживаются только с процессорами, оснащенными

интегрированным графическим процессором.

®

®

- Поддержка функций встроенных видеоадаптеров Intel

HD: Intel

®

TM

®

Quick Sync Video, Intel

InTru

3D, технологии Intel

Clear Video HD,

®

®

Intel

HD Graphics 2500/4000, Intel

Advanced Vector Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 с процессором Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 с процессором Intel

Sandy Bridge

Русский

- Макс. объем разделяемой памяти 1760Мб

(см. ОСТОРОЖНО, пункт 5)

- три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 6)

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

@ 60 Гц

115

Fatal1ty Z77 Performance Series Motherboard

- Поддержка DVI с максимальным разрешением до 1920х1200 @ 60

Гц

- Поддержка D-Sub с максимальным разрешением до 2048х1536 @

75 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор

с разъемом HDMI) (см. ОСТОРОЖНО, пункт 7)

- Поддержка функции HDCP через разъемы DVI и HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы DVI и HDMI

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC892)

- Поддержка Premium Blu-ray audio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- поддержка Wake-On-LAN

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры PS/2

панели - 1 x D-Sub порт

- 1 x DVI-D порт

- 1 x HDMI порт

- 1 x порт Optical SPDIF Out

- 3 x порта USB 2.0 на задней панели в стандартной конфигурации

- 1 x порт мыши Fatal1ty (USB 2.0)

- 1 x eSATA2 порт

- 4 x порта USB 3.0 на задней панели в стандартной конфигурации

- 1 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- 1 x кнопка Clear CMOS со светодиодом

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 8)

SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с, с

аппаратной поддержкой функций RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Rapid Storage и технологии Intel Smart Response),

NCQ, AHCI и горячего подключения

®

USB 3.0 - 2 x задних порта USB 3.0 на контроллере Intel

Z77 с поддержкой

Русский

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до

5 Гбит/с

- 2 x задних порта USB 3.0 на контроллере Etron EJ168A с

поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

данных до 5 Гбит/с

- 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) на

®

контроллере Intel

Z77 с поддержкой интерфейсов USB 1.0/

2.0/3.0 и скорости передачи данных до 5 Гбит/с

116

Fatal1ty Z77 Performance Series Motherboard

Колодки и - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

плате RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel

Smart Response), NCQ, AHCI и горячего подключения (порт

SATA2_3 объединен с портом eSATA3)

- 2 x разъема SATA3 6,0 Гбит/с

- 1 x Колодка инфракрасного модуля

- 1 x Колодка COM

- 1 x Колодка HDMI_SPDIF

- 1 x разъем Power LED

- соединитель: CPU/Chassis/Power FAN

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 3 x Колодка USB 2.0 (одна колодка для поддержки 6)

дополнительных портов USB 2.0

- 1 x Колодка USB 3.0 (одна колодка для поддержки 2

дополнительных портов USB 3.0)

- 1 x Dr. Debug (7-сегментный ЖК-дисплей)

Быстрое - 1 x кнопка Clear CMOS со светодиодом

переключение - 1 x кнопка Power Switch со светодиодом

- 1 x кнопка Reset Switch со светодиодом

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA

Компакт- диск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -

поставщик

Уникальная - F-Stream (см. ОСТОРОЖНО, пункт 9)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 10)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 11)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 12)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 13)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 14)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 15)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 16)

- Lucid Virtu Universal MVP (см. ОСТОРОЖНО, пункт 17)

Русский

* Lucid Virtu Universal MVP поддерживается только с процессорами,

оснащенными интегрированными интегрированным графическим

процессором.

- Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии (см. ОСТОРОЖНО, пункт 18)

117

Fatal1ty Z77 Performance Series Motherboard

- Hybrid Booster:

- плавная настройка частоты процессора

(см. ОСТОРОЖНО, пункт 19)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 20)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G)

- Combo Cooler Option (C.C.O.) (см. ОСТОРОЖНО, пункт 21)

- Ночное LED-освещение

Контроль - Датчики температуры процессора

оборудо-вания - Датчики температуры корпуса

- Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока (возможность авто

матической настройки скорости вентилятора системного блока в

соответствии с температурой центрального процессора)

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Поддержка 64-разрядной версии Vista

/ XP / XP 64-bit

(см. ОСТОРОЖНО, пункт 22)

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 23)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

ОСТОРОЖНО!

1. Информацию об установке параметров гиперпоточной технологии (Hyper-

Русский

Threading Technology) вы найдете на стр. 57 Руководства пользователя

на компакт-диске поддержки.

2. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 19).

118

Fatal1ty Z77 Performance Series Motherboard

3. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для

®

TM

использования системой Windows

7 / Vista

/ XP. Таких ограничений нет

®

для Windows

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

®

Windows

.

4. Tолько PCIE1 поддерживает скорость Gen 3. Для работы PCI

Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge.

При установке ЦП Sandy Bridge работа PCI Express осуществляется

только на скорости PCI Express Gen 2.

5. Максимальная совместная емкость памяти определена продавцем

®

микропроцессорного набора и может измениться. Входите в Intel

веб-

сайт за последние информации, пожалуйста.

6. Вы можете использовать только два разъема из трех для вывода

изображения одновременно. Задействовать сразу три подключения -

D-Sub, DVI-D и HDMI - невозможно. При помощи адаптера DVI-to-HDMI

порт DVI-D будет поддерживать те же функции, что и HDMI.

®

7. Функции xvYCC и Deep Color поддерживаются только в Windows

7 64-

бит / 7. Функция Deep Color будет включена только в том случае, если

монитор поддерживает функцию EDID (12-битные цветовые каналы).

®

TM

Функция HBR поддерживается только в Windows

7 64-бит / 7 / Vista

64-

TM

бит / Vista

.

8. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 5.

9. Служебная программа F-Stream – это универсальное средство

тонкой настройки различных функций системы с удобным и понятным

интерфейсом, включающая разделы Hardware Monitor (Наблюдение

за оборудованием), Fan Control (Управление вентилятором),

Overclocking («Разгон» процессора), OC DNA (Параметры «разгона»)

and IES (Автоматическое энергосбережение). В разделе Hardware

Monitor (Наблюдение за оборудованием) отображаются основные

характеристики аппаратных средств системы. В разделе Fan Control

(Управление вентилятором) отображается скорость вентилятора и

температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC

DNA (Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

Русский

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для

ее производительности во время простоя ядер ЦПУ.

119

Fatal1ty Z77 Performance Series Motherboard

10. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в

®

операционные системы, вроде MS-DOS или Windows

. Чтобы запустить

программу достаточно нажать <F6> во время самотестирования системы

(POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт AS-

Rock Instant Flash через меню. Запустите программу и сохраните новый

BIOS на USB-флэшку, дискету или жесткий диск. После этого вы сможете

оперативно обновить BIOS, без необходимости подготовки

дополнительной дискеты, без установки программы прошивки. Имейте в

виду, что USB-флэшка или винчестер должны использовать файловую

систему FAT32/16/12.

11. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

12. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей.

Эта новая функция обеспечивает более удобное использование

возможностей Интернета. Системные платы ASRock эксклюзивно

снабжаются программой SmartView, помогающей поддерживать связь

®

с друзьями. Программа SmartView работает в ОС Windows

7 / 7 64 bit /

TM

TM

Vista

/ Vista

64 bit и браузере IE8.

Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

13. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

14. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

Русский

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

120

Fatal1ty Z77 Performance Series Motherboard

15. ASRock XFast RAM – новая функция, входящая в состав утилиты

F-Stream. Благодаря ей, используется область памяти, использование

®

которой не возможно на процессоре с 32-битной ОС Windows

.

ASRock XFast RAM сокращает время загрузки истории посещения веб-

сайтов, существенно ускоряя навигацию по сети Интернет. Кроме того,

скорость работы Adobe Photoshop 5 увеличивается в пять раз. В числе

преимуществ ASRock XFast RAM - сокращение частоты обращений к

SSD-накопителям и жестким дискам и продление срока их эксплуатации.

16. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе

обновления BIOS ASRock Crashless BIOS автоматически завершает

процедуру обновления BIOS после возобновления подачи энергии.

Обратите внимание на то, что BIOS размещается в корневом каталоге

вашего USB диска. Данная функция доступна только для портов USB2.0.

17. Пакет VIRTU Universal MVP включает базовые возможности

технологии Virtu Universal, которая виртуализирует интегрированный

и дискретный графические процессоры для достижения лучших

среди аналогов функциональных характеристик. Это характеризует

TM

и Virtual Vsync

, благодаря бескомпромиссном у качеству

видеоизображения. Благодаря дополнительным преимуществам

технологии HyperFormance technology, VIRTU Universal MVP

улучшает качество работы видеоигр, грамотно сокращая количество

ненужных задач по визуализации изображения в потоке между

центральным процессором, графическим процессором и монитором.

18. Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии позволяет пользователям портативных

аудиоустройств, таких как MP3-плееры и мобильные телефоны,

прослушивать с них высококачественный звук через компьютер,

даже когда компьютер выключен (или находится в режиме ACPI S5)!

Кроме того, к данной материнской плате бесплатно (дополнительно)

прилагается аудиокабель с 3,5-мм штекерами, который обеспечивает

наиболее удобное подключение аудиоустройств к компьютеру.

19. Хотя данная материнская плата поддерживает плавную настройку

частоты, устанавливать повышенную частоту не рекомендуется.

Использование значений частоты шины процессора отличающихся от

рекомендованных, может привести к нестабильной работе системы или

повреждению процессора и материнской платы.

20. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

Русский

21. Combo Cooler Option (C.C.O.) предоставляет возможность устанавливать

разные типы процессорных кулеров на материнскую плату – под Socket

LGA775, LGA1155 или LGA1156. Внимание, не все кулеры под LGA775

или LGA1156 можно использовать.

121

Fatal1ty Z77 Performance Series Motherboard

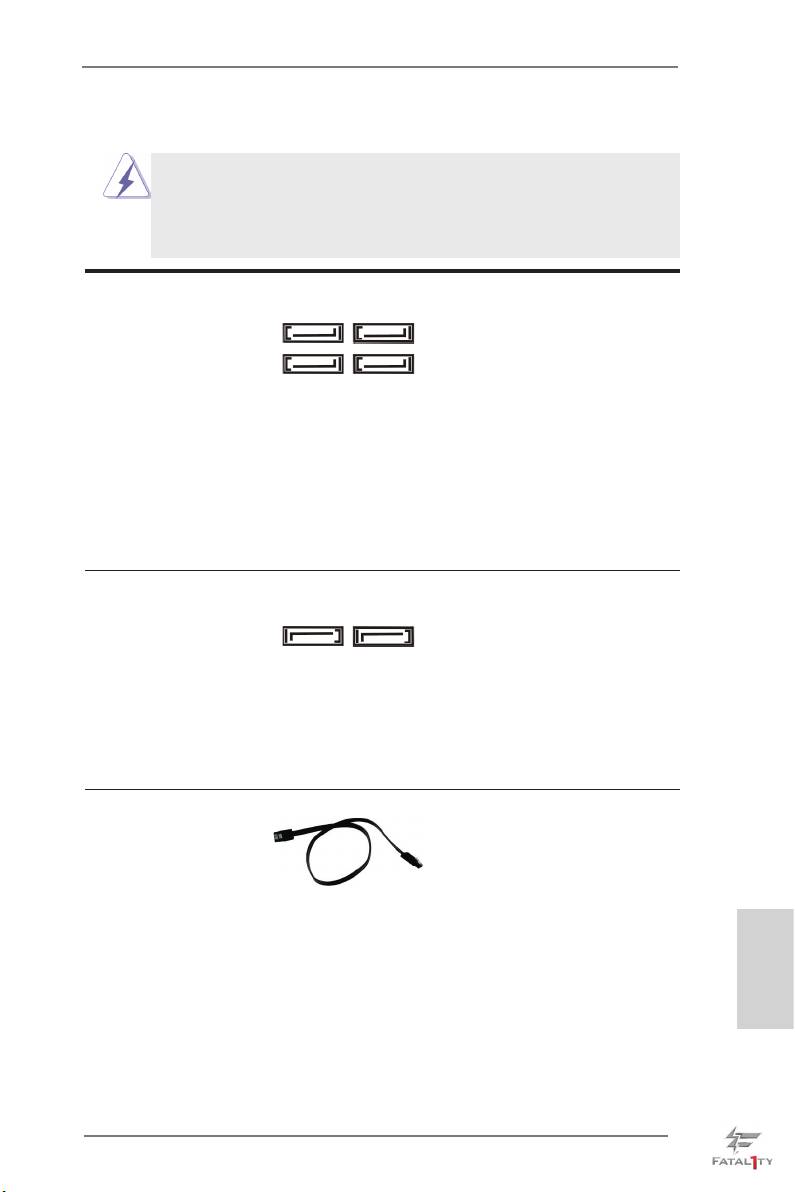

Колодка COM-порта Данная колодка COM-порта

(9-контактный COM1)

позволяет подключить модуль

(см. стр. 4, п. 31)

порта COM.

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

(2-контактный HDMI_SPDIF1)

обеспечивает подачу выходного

(см. стр. 4, п. 30)

аудиосигнала на VGA-карту HDMI,

что позволяет подключать к

системе цифровые телевизоры,

проекторы или

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

карте HDMI.

Русский

128

Fatal1ty Z77 Performance Series Motherboard

1.5 Быстрое переключение

На этой материнской плате есть три кнопки для ускорения работы: кнопка питания,

кнопка перезагрузки и кнопка для очистки CMOS, которые позволяют пользователям

быстро включить/выключить или перезагрузить компьютер, сбросить установки CMOS,

соответственно.

Power Switch

Кнопка Power Switch позволяет

(PWRBTN)

быстро включить или выключить

Power

(см. стр. 4, п. 16)

систему.

Reset Switch

Кнопка Reset Switch позволяет

(RSTBTN)

быстро перезагрузить систему.

(см. стр. 4, п. 17)

Reset

Clear CMOS Switch

Кнопка Clear CMOS Switch

(CLRCBTN)

позволяет быстро сбросить

(см. стр. 5, п. 15)

установки CMOS.

Русский

129

Fatal1ty Z77 Performance Series Motherboard
