ASRock Fatal1ty Z77 Performance: 1. Introduzione

1.2 Specifiche

Piattaforma - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Design condensatore robusto (condensatori a polimeri

conduttivi di altissima qualità 100% made in Japan)

®

TM

Processore - Supporta Intel

Core

i7 / i5 / i3 di 3a e 2a generazione in un

pacchetto LGA1155

- Design Digi Power

- Struttura di fase con alimentazione 8 + 4

®

- Supporto della tecnologia Intel

Turbo Boost 2.0

- Supporta CPU unlocked serie K

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)

®

- Supporta tecnologia Intel

Rapid Start Technology e Smart

®

Connect Technology con CPU Intel

Ivy Bridge

®

Chipset - Intel

Z77

Memoria - Supporto tecnologia Dual Channel Memory

(vedi ATTENZIONE 2)

- 4 x slots DDR3 DIMM

- Supporto DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/

1600/1333/1066 non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 32GB

(vedi ATTENZIONE 3)

®

- Supporto di Intel

XMP (Extreme Memory Prole)1.3/1.2

Slot di - 1 x Alloggio PCI Express 3.0 x16 (PCIE1 : modalità x16)

espansione (vedi ATTENZIONE 4)

®

* PCIE 3.0 è supportato soltanto con la CPU Intel

Ivy Bridge.

®

Con la CPU Intel

Sandy Bridge, supporta solamente PCIE

2.0.

- 1 x Alloggio PCI Express 2.0 x16 (PCIE3 : modalità x4)

- 1 x Alloggio PCI Express 2.0 x1

- 2 x Alloggio PCI

TM

TM

- Supporto di AMD Quad CrossFireX

e CrossFireX

®

VGA su scheda * Le uscite Intel

HD Graphics Built-in Visuals e VGA possono

essere supportate solo con processori dotati di GPU

Italiano

integrata.

®

®

- Supporta Intel

HD Graphics Built-in Visuals: Intel

Quick Sync

®

TM

®

Video, Intel

InTru

3D, Intel

Clear Video HD Technology,

®

®

Intel

HD Graphics 2500/4000, Intel

Advanced Vector

Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 con CPU Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 con CPU Intel

Sandy Bridge

- Memoria massima condivisa 1760MB (vedi ATTENZIONE 5)

80

Fatal1ty Z77 Performance Series Motherboard

- Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI

(vedi ATTENZIONE 6)

- Supporta HDMI 1.4a con risoluzione massima no a

1920x1200 @ 60Hz

- Supporta DVI con risoluzione massima no a 1920x1200 @

60Hz

- Supporta D-Sub con risoluzione massima no a 2048x1536 @

75Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario

un monitor compatibile HDMI) (vedi ATTENZIONE 7)

- Supporto della funzione HDCP con le porte DVI e HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

porte DVI e HDMI

Audio - 7.1 CH HD Audio con protezioni contenuti

(Realtek ALC892 Audio Codec)

- Supporto audio Blu-ray Premium

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Supporta Wake-On-LAN

- Supporto di Energy Efcient Ethernet 802.3az

- Supporta PXE

Pannello I/O Panel

posteriore I/O - 1 x porta PS/2 per tastiera

- 1 x Porta D-Sub

- 1 x Porta DVI-D

- 1 x Porta HDMI

- 1 x Porta ottica SPDIF Out

- 3 x porte USB 2.0 già integrate

- 1 x porta Fatal1ty per Mouse (USB 2.0)

- 1 x Connettore eSATA2

- 4 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

LED velocità)

- 1 x interruttore di pulizia CMOS con LED

- Connettore HD Audio: cassa posteriore / cassa centrale /

bassi / ingresso linea / cassa frontale / microfono

Italiano

(vedi ATTENZIONE 8)

SATA3 - 2 x Connettori SATA3 6,0Gb/s, supporto RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage e tecnologia

Intel Smart Response) e delle funzioni NCQ, AHCI e Hot Plug

81

Fatal1ty Z77 Performance Series Motherboard

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller

®

Intel

Z77, supporto di USB 1.0/2.0/3.0 no a 5Gb/s

- 2 x porte USB 3.0 posteriori amministrate dal controller

Etron EJ168A, supporto di USB 1.0/2.0/3.0 no a 5Gb/s

- 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0)

®

amministrato dal controller Intel

Z77, supporto di

USB 1.0/2.0/3.0 no a 5Gb/s

Connettori - 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart

Response) e delle funzioni NCQ, AHCI e Hot Plug (il

connettore SATA2_3 è condiviso con la porta eSATA2)

- 2 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x LED di accensione

- Connettore CPU/Chassis/potenza Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)

- 1 x Dr. Debug (LED debug con 7 segmenti)

Interruttore - 1 x interruttore pulizia CMOS con LED

rapido - 1 x interruttore di alimentazione con LED

- 1 x interruttore di reset con LED

BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, 1.8V

PLL, VTT, VCCSA

CD di - Driver, Utilità, Software AntiVirus (versione di prova),

Italiano

supporto CyberLink MediaEspresso 6.5 Trial, Suite multimediale

ASRock MAGIX - OEM

Caratteristica - F-Stream (vedi ATTENZIONE 9)

speciale - ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 10)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 11)

- ASrock SmartView (vedi ATTENZIONE 12)

82

Fatal1ty Z77 Performance Series Motherboard

- ASRock XFast USB (vedi ATTENZIONE 13)

- ASRock XFast LAN (vedi ATTENZIONE 14)

- ASRock XFast RAM (vedi ATTENZIONE 15)

- ASRock Crashless BIOS (vedi ATTENZIONE 16)

- Lucid Virtu Universal MVP (vedi ATTENZIONE 17)

* Lucid Virtu Universal MVP può essere supportato solo con

processori dotati di GPU integrata.

- Tecnologia ASRock On/Off Play (vedi ATTENZIONE 18)

- Booster ibrido:

- Stepless control per frequenza del processore

(vedi ATTENZIONE 19)

- ASRock U-COP (vedi ATTENZIONE 20)

- Boot Failure Guard (B.F.G.)

- Opzione C.C.O. (Combo Cooler Option)

(vedi ATTENZIONE 21)

- LED notturno

Monitoraggio - Sensore per la temperatura del processore

Hardware - Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/potenza

Alimentazione

- Ventola CPU/Chassis silenziosa (permette la regolazione

automatica della ventola dello chassis in base alla temperatura

della CPU)

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

Compatibilità - Microsoft

Windows

7 / 7 64 bit / Vista

/ Vista

64 bit / XP /

SO XP 64 bit (vedi ATTENZIONE 22)

Certicazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 23)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può inuenzare la stabilità del sistema, ed anche provocare

Italiano

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

83

Fatal1ty Z77 Performance Series Motherboard

ATTENZIONE!

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare

pagina 57 del Manuale dell’utente all’interno del CD di supporto.

2. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 19, per seguire

un’installazione appropriata.

3. A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

®

TM

®

all’uso del sistema sotto Windows

7 / Vista

/ XP. Per Windows

OS con

CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per

®

fare uso della memoria che Windows

non può utilizzare.

4. Solo lo slot PCIE1 supporta velocità  no a Gen 3. Per utilizzare PCI Ex-Solo lo slot PCIE1 supporta velocità no a Gen 3. Per utilizzare PCI Ex-

press a velocità Gen 3, bisogna installare la CPU Ivy Bridge. Se si instal-

la la CPU Sandy Bridge, PCI Express opererà soltanto a velocità Gen 2

PCI Express.

5. La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modicazioni. Prego fare riferimento al

®

sito internet Intel

per le ultime informazioni.

6. Si può solo scegliere di usare due dei tre monitor. I monitor D-Sub, DVID

e HDMI non possono essere abilitati contemporaneamente. Inoltre,

usando l’adattatore DVI a HDMI la porta DVI-D può supportare le stesse

funzioni della porta HDMI.

®

7. Le funzioni xvYCC e Deep Color sono supportate solo sotto Windows

7 64-bit / 7. La modalità Deep Color sarà abilitata solo se lo schermo

supporta la funzione 12bpc in EDID. La funzione HBR è supportata sotto

®

TM

TM

Windows

7 64-bit / 7 / Vista

64-bit / Vista

.

8. Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e

8 canali per l’uscita audio. Controllare la tavola a pagina 5 per eseguire il

collegamento appropriato.

9. L’utilità F-Stream è uno strumento tutto in uno per regolare varie funzioni

del sistema in un’interfaccia facile da usare che include monitoraggio

hardware, controllo ventola, overclocking, OC DNA ed IES. Hardware

Monitor (Monitoraggio hardware) mostra le letture principali del sistema.

Fan Control (Controllo ventola) mostra la velocità e la temperatura che

possono essere regolate. Overclocking permette di eseguire l’overclocking

Italiano

della frequenza della CPU per ottenere le prestazioni ottimali del

sistema. OC DNA permette di salvare le impostazioni OC come un

prolo da condividere con gli amici! Gli amici possono scaricare il prolo

OC sul loro sistema operativo per ottenere le stesse impostazioni OC

Il regolatore di tensione di IES (Intelligent Energy Saver) può ridurre il

numero di fasi d’uscita per migliorare l’efcienza quando i core CPU sono

inattivi senza sacricare le prestazioni di computazione.

84

Fatal1ty Z77 Performance Series Motherboard

10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash

ROM. Questo comodo strumento d’aggiornamento del BIOS permette

di aggiornare il sistema BIOS senza accedere a sistemi operativi come

®

MS-DOS or Windows

. Con questa utilità, si può premere il tasto <F6>

durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad

ASRock Instant Flash. Avviare questo strumento e salvare il nuovo le

BIOS nell’unità Flash USB, dischetto (disco oppy) o disco rigido; poi si

può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi

oppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash

USB o il disco rigido devono usare il File System FAT32/16/12.

11. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPad/iPod Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-

ger per caricare l’iPhone più rapidamente rispetto al computer, con una

velocità maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

12. SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di

Facebook e il newsfeed in tempo reale in una visione migliorata per una

esperienza Internet più personale. Le schede madri ASRock sono dotate

in modo esclusivo dell’utility SmartView, che consente di mantenersi

sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as-

®

sicurarsi che la versione del sistema operativo sia Windows

7 / 7 64 bit

TM

TM

/ Vista

/ Vista

64 bit e che la versione del browser sia IE8. Sito web

ASRock: http://www.asrock.com/Feature/SmartView/index.asp

13. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

14. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Congurazione del trafco: è possibile seguire video HD su

Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

Italiano

85

Fatal1ty Z77 Performance Series Motherboard

15. ASRock XFast RAM è una nuova funzione inclusa in F-Stream. Utilizza

completamente lo spazio che non può essere utilizzato da CPU Win-

®

dows

32-bit. ASRock XFast RAM accorcia i tempi di caricamento dei siti

visitati in precedenza, rendendo la navigazione più veloce che mai. Inol-

tre accelera di 5 volte la velocità di Adobe Photoshop. Un altro vantaggio

di ASRock XFast RAM è che riduce la frequenza d’accesso alle unità

SSD o HDD per allungare la loro durata.

16. ASRock Crashless BIOS permette agli utenti di aggiornare il BIOS senza

paura di commettere errori. Se si verica un blackout durante la proce-

dura di aggiornamento del BIOS, ASRock Crashless BIOS terminerà

automaticamente la procedura di aggiornamento del BIOS quando è

ripristinata la corrente. Notare che i le del BIOS devono essere collocati

nella directory principale del disco USB. Questa funzione è supportata

solo dalle porte USB2.0.

17. VIRTU Universal MVP include le funzioni base della tecnologia Virtu

Universal, che virtualizza GPU integrata e GPU discreta per funzionalità

TM

ottimali. È inoltre dotato di Virtual Vsync

per una qualità visiva perfetta.

Con i vantaggi supplementari della tecnologia HyperFormance, VIRTU

Universal MVP migliora le prestazioni nei giochi riducendo in modo intelli-

gente le ridondanti attività di rendering nel usso tra CPU, GPU e display.

18. La tecnologia ASRock On/Off Play consente agli utenti di godere di una

esperienza audio eccezionale tramite i dispositivi audio portatili come i

lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-

pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo

audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente

di elaborazione più comodo.

19. Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse da

quelle raccomandate possono causare instabilità al sistema o danni al

processore e alla scheda madre.

20. Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda

madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen-

tazione. Per migliorare la dissipazione del calore, ricordare di applicare

l’apposita pasta siliconica tra il processore e il dissipatore quando si

installa il sistema.

21. L’opzione C.C.O. (Combo Cooler Option) fornisce la essibilità di impie-

gare tre tipi diversi di dispersori di calore CPU, Socket LGA 775, LGA

Italiano

1155 e LGA 1156. Notare che non possono essere usate tutte le ventole

CPU 775 e 1156.

®

®

22. ASRock XFast RAM non è supportato da Microsoft

Windows

XP / XP

®

®

64-bit. Tecnologia Intel

Smart Connect e porte Intel

USB 3.0 non è sup-

®

®

TM

TM

portato da Microsoft

Windows

Vista

/ Vista

64-bit / XP / XP 64-bit.

86

Fatal1ty Z77 Performance Series Motherboard

23. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deniva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una

scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-

tore predisposto EuP deve soddisfare lo standard secondo cui l’ef-

cienza energetica in standby di 5 v è più alta del 50% con un consumo

di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP

consigliamo di vericare ulteriori dettagli con il produttore.

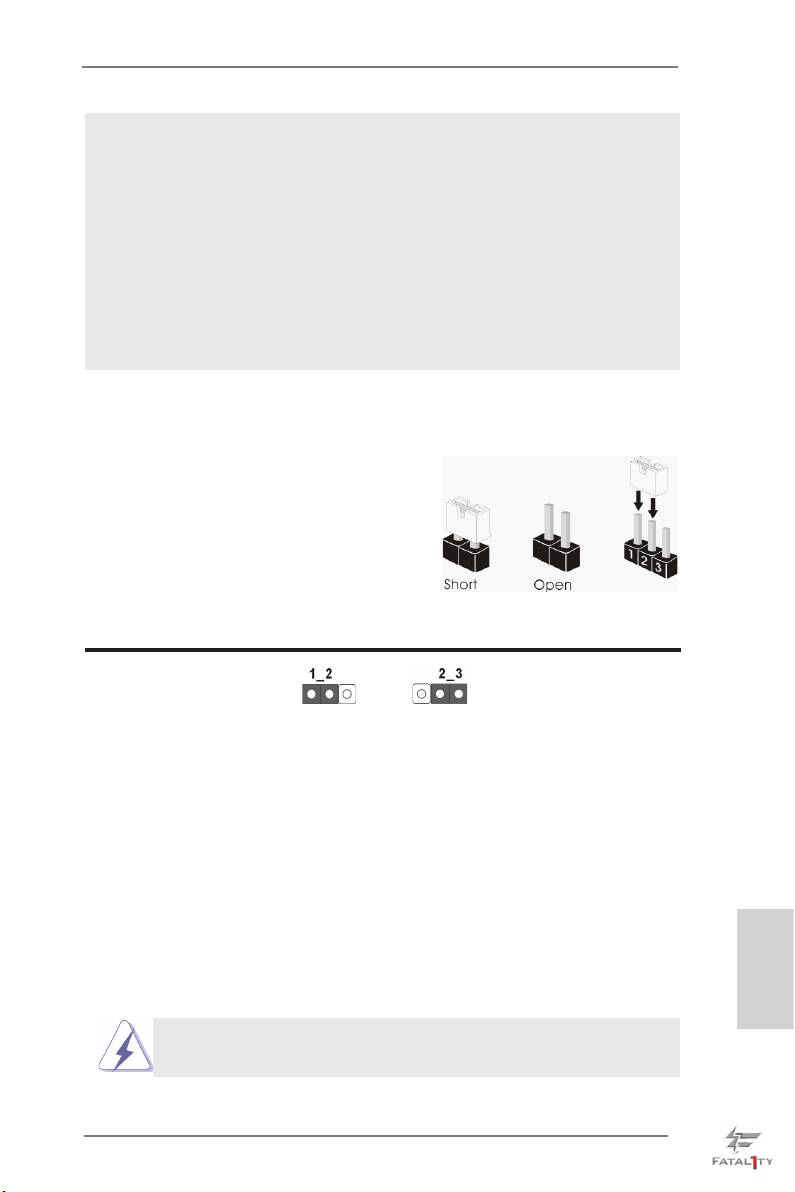

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.4 Nr. 12)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Italiano

L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del

jumper Clear CMOS.

87

Fatal1ty Z77 Performance Series Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

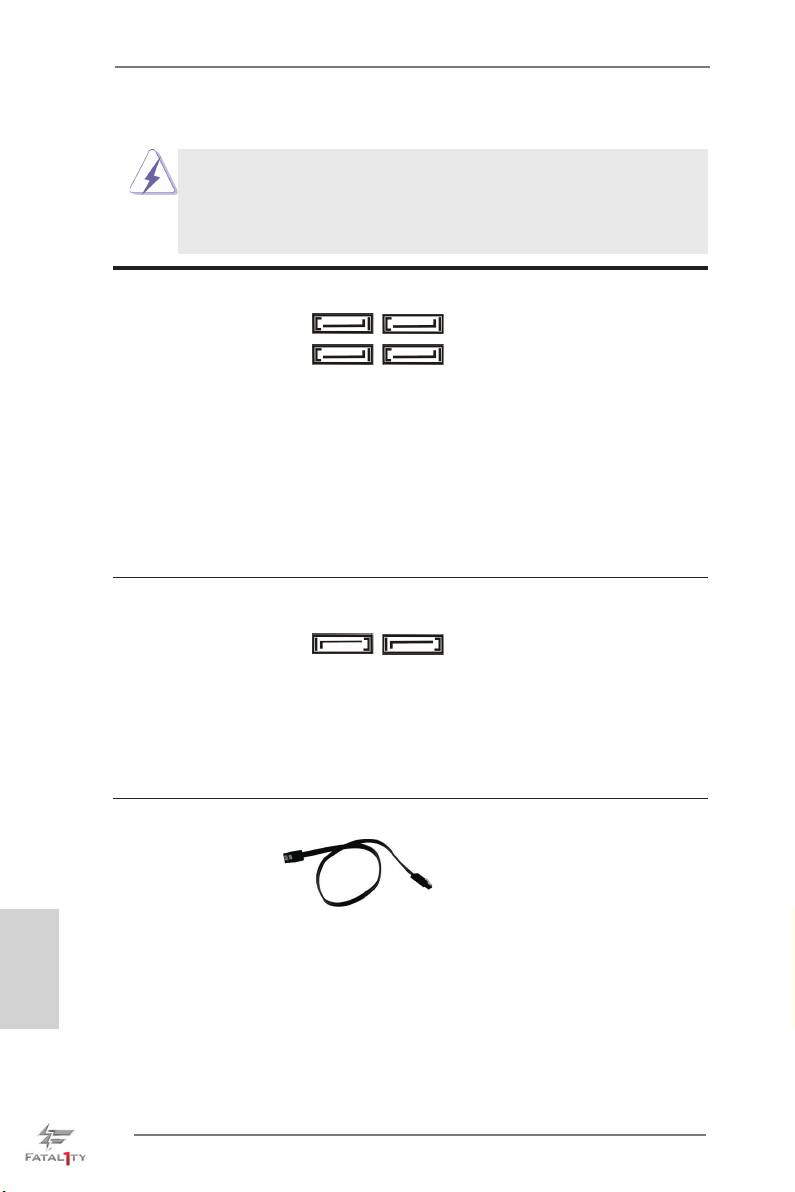

Connettori Serial ATA2 Questi quattro connettori Serial

SATA2_1 SATA2_0

(SATA2_0: vedi p.4 Nr. 19)

ATA2 (SATA2) supportano cavi

(SATA2_1: vedi p.4 Nr. 22)

dati SATA per dispositivi di

(SATA2_2: vedi p.4 Nr. 20)

immagazzinamento interni.

SATA2_3 SATA2_2

(SATA2_3: vedi p.4 Nr. 21)

L’interfaccia SATA2 attuale

permette velocità di

trasferimento dati no a 3.0

Gb/s. Se si installa l’HD

sulla porta eSATA2 con la

connessione I/O sul retro, il

SATA2_3 interno non

funziona.

Serial ATA3 Connectors Questi due connettori Serial

(SATA3_0: vedi p.4 Nr. 18)

ATA3 (SATA3) supportano cavi

SATA3_1 SATA3_0

(SATA3_1: vedi p.4 Nr. 24)

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA3 attuale

permette velocità di

trasferimento dati no a 6.0

Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

Italiano

cartolina base.

88

Fatal1ty Z77 Performance Series Motherboard

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB_4_5)

predenite nel pannello I/O, la

(vedi p.4 Nr. 25)

scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB_6_7)

due porte USB 2.0.

(vedi p.4 Nr. 26)

(9-pin USB_8_9)

U SB_PWR

(vedi p.4 Nr. 27)

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Collettore USB 3.0 Oltre alle quattro porte USB 3.0

(19-pin USB3_4_5)

standard del pannello I/O,

(vedi p.4 Nr. 9)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.4 Nr. 29)

la trasmissione e la ricezione

senza li.

Connettore audio sul È un’interfaccia per il cavo del

GND

P RESENCE#

M IC_RET

pannello frontale pannello audio. Che consente

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.4 Nr. 32)

dei dispositivi audio.

1

Italiano

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

89

Fatal1ty Z77 Performance Series Motherboard
