ASRock Fatal1ty Z77 Performance: 1. Penjelasan

1. Penjelasan

Terima kasih telah membeli motherboard ASRock Fatal1ty Z77 Performance

Series, motherboard andal yang diproduksi berdasarkan kontrol kualitas tinggi

ASRock secara konsisten. Motherboard ini memberikan performa terbaik dengan

desain yang kokoh sesuai komitmen ASRock untuk kualitas dan daya tahan.

Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan

panduan pemasangan langkah demi langkah. Informasi lengkap lainnya tentang

motherboard ini tersedia di buku panduan yang diberikan bersama Support CD (CD

Pendukung).

Karena spesikasi papan induk dan software BIOS barangkali dapat diperbarui, isi

dalam buku pedoman ini akan mengikuti perubahan tanpa peringatan. Dalam

kondisi terjadinya modikasi buku pedoman ini, versi baru akan diperlihatkan dalam

website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang

paling baru dan daftar bantuan CPU pada website ASRock.

Website ASRock http://www.asrock.com

1.1 Isi Paket

Papan Induk Fatal1ty Z77 Performance Series ASRock

(Faktor Form ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Pemimpin Instalasi Cepat Fatal1ty Z77 Performance Series ASRock

Support CD Fatal1ty Z77 Performance Series ASRock

2 x Kabel satu serial Data ATA (SATA) (bebas-pilih)

1 x Satu Pelindung I/O

ASRock Mengingatkan...

®

TM

Untuk mendapatkan performa lebih baik di Windows

7/ 7 64-bit/ Vista

/

TM

Vista

64-bit, sebaiknya atur pilihan BIOS dalam Storage Conguration

(Kongurasi Penyimpanan) ke mode AHCI. Untuk kongurasi BIOS, lihat

“Panduan Pengguna” dalam CD dukungan kami untuk informasi rinci.

Bahasa Indonesia

210

Fatal1ty Z77 Performance Series Motherboard

1.2 Spesifikasi

Podium - Faktor Form ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Desain All Solid Capacitor (100% Kapasitor Polimer

Konduktif buatan Jepang berkualitas tinggi)

®

TM

CPU - Mendukung Intel

Core

i7 / i5 / i3 Generasi Ke-3 dan Ke-2

dalam Paket LGA1155

- Digi Power Desain

- Desain daya 8 + 4 fase

®

- Menggunakan Teknologi Intel

Turbo Boost 2.0

- Mendukung CPU K-Series jenis “unlocked”

- Menggunakan Teknologi Hyper-Threading

®

- Mendukung Intel

Rapid Start Technology dan Smart

®

Connect Technology dengan Intel

Ivy Bridge CPU

®

Grup Chip - Intel

Z77

Ingatan - Teknologi ingatan DDR3 dwisaluran

- 4 x Alur DDR3 DIMM

- Mendukung memori DDR3 2800+(OC)/2400(OC)/2133(OC)/

1866(OC)/1600/1333/1066 non-ECC yang tidak di-buffer

- Kapasitas paling banyak: 32GB

®

- Mendukung Intel

Extreme Memory Prole (XMP)1.3/1.2

Alur Ekspansi - 1 x PCI Express 3.0 x16 slots (PCIE1: x16 mode)

®

* PCIE 3.0 hanya didukung dengan Intel

Ivy Bridge CPU.

®

Dengan Intel

Sandy Bridge CPU, hanya PCIE 2.0 yang

didukung.

- 1 x PCI Express 2.0 x16 slot (PCIE3: x4 mode)

- 1 x PCI Express 2.0 x1 slot

- 2 x Alur PCI

TM

TM

- Mendukung AMD Quad CrossFireX

dan CrossFireX

®

Diagram * Intel

HD Graphics Built-in Visual dan output VGA hanya

dapat didukung dengan prosesor yang mengintegrasikan

GPU.

®

®

- Mendukung Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video, Intel

InTru

3D, Intel

Clear Video HD

®

®

Technology, Intel

HD Graphics 2500/4000, Intel

Advanced

Vector Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 dengan Intel

Ivy Bridge CPU,

®

Pixel Shader 4.1, DirectX 10.1 dengan Intel

Sandy Bridge

Bahasa Indonesia

CPU

- Ingatan sama Max. 1760MB

- Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI

211

Fatal1ty Z77 Performance Series Motherboard

- Mendukung HDMI 1.4a Technology dengan resolusi

maksimal hingga 1920x1200 @ 60Hz

- Mendukung DVI dengan resolusi maksimal hingga

1920x1200 @ 60Hz

- Mendukung D-Sub dengan resolusi maksimal hingga

2048x1536 @ 75Hz

- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC dan

HBR (High Bit Rate Audio) dengan HDMI (memerlukan

monitor HDMI yang kompatibel)

- Mendukung fungsi HDCP dengan port DVI dan HDMI

- Mendukung pemutaran 1080p Blu-ray (BD) / HD-DVD

dengan port DVI dan HDMI

Audio - 7.1 CH HD Audio dengan Content Protection

(Realtek ALC892 Audio Codec)

- Menggunakan Premium Blu-ray audio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Menggunakan Wake-On-LAN

- Mendukung Energy Efcient Ethernet 802.3az

- Mendukung PXE

Papan Belakang I/O Panel

I/O - 1 x Port Keyboard PS/2

- 1 x Port D-Sub

- 1 x Port DVI-D

- 1 x Port HDMI

- 1 x Port Keluaran Optical SPDIF

- 3 x Port USB 2.0 siap-dipakai

- 1 x Port Mouse USB Fatal1ty (USB 2.0)

- 1 x Port eSATA2

- 4 x Port USB 3.0 siap-dipakai

- 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)

- 1 x Tombol Clear CMOS dengan LED

- HD Audio Jack: Penyuara Belakang/Pusat/Bass/Line in/

Bahasa Indonesia

Penyuara Depan/mikropon

SATA3 - 2 x penghubung SATA3 6.0Gb/s, dapat digunakan RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan fungsi

fungsi Hot Plug

®

USB 3.0 - 2 x Port Belakang USB 3.0 dari Intel

Z77, mendukung

USB 1.0/2.0/3.0 hingga 5Gb/s

212

Fatal1ty Z77 Performance Series Motherboard

- 2 x Port Belakang USB 3.0 dari Etron EJ168A, mendukung

USB 1.0/2.0/3.0 hingga 5Gb/s

®

- 1 x Port Depan USB 3.0 dari Intel

Z77 (menggunakan 2

port USB 3.0), mendukung USB 1.0/2.0/3.0 hingga 5Gb/s

Penghubung - 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan fungsi

Hot Plug (konektor SATA2_3 dibagi dengan port eSATA2)

- 2 x penghubung SATA3 6.0Gb/s

- 1 x IR header

- 1 x port header COM

- 1 x HDMI_SPDIF header

- 1 x header power LED

- Penghubung KIPAS CPU/casis/power

- Penghubung power 24 pin ATX

- Penghubung power 8 pin 12V

- Penghubung audio panel dapan

- 3 x USB 2.0 header (menggunakan 6 port USB 2.0)

- 1 x USB 3.0 header (menggunakan 2 port USB 3.0)

- 1 x Dr. Debug

Beralih - 1 x Clear CMOS LED

- 1 x kuasa beralih LED

- 1 x ulang beralih LED

Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

- Menggunakan “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Menggunakan jumperfree

- Penyokong AMBIOS 2.3.1

- Penyesuaian berbagai tegangan CPU Core, IGPU, DRAM,

1.8V PLL, VTT, VCCSA

Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi

Percobaan), CyberLink MediaEspresso 6.5 Versi

Percobaan, ASRock MAGIX Multimedia Suite - OEM

Fitur Unik - F-Stream

- ASRock Instant Boot

- ASRock Instant Flash

- ASRock APP Charger

- ASRock SmartView

Bahasa Indonesia

- ASRock XFast USB

- ASRock XFast LAN

- ASRock XFast RAM

- ASRock Crashless BIOS

213

Fatal1ty Z77 Performance Series Motherboard

- Lucid Virtu Universal MVP

* Lucid Virtu Universal MVP hanya dapat didukung dengan

prosesor yang mengintegrasikan GPU.

- ASRock On/Off Play Technology

- Hybrid Booster:

- Kontrol tanpa langkah Frekwensi CPU

- ASRock U-COP

- Penjaga kegagalan input (B.F.G.)

- Combo Cooler Option (C.C.O.)

- Good Night LED

Penjaga - Perasa Suhu CPU

Hardware - Perasa Suhu Casis

- Pengukur Kipas CPU/casis/power

- Kipas CPU/Sasis Senyap (Kecepatan Kipas Sasis Otomatis

Disesuaikan Berdasarkan Temperatur CPU)

- Kontrol Multi-Kecepatan Kipas CPU/casis

- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - dapat digunakan Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / XP 64-bit

Sertikasi - FCC, CE, WHQL

- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready)

* Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com

Bahasa Indonesia

214

Fatal1ty Z77 Performance Series Motherboard

Installing OS on a HDD Larger Than 2TB in AHCI Mode

®

This motherboard adopts UEFI BIOS that allows Windows

OS to be installed on a

large size HDD (>2TB). Please follow the procedures below to install the operating

system.

®

TM

1. Please make sure to use Windows

Vista

64-bit (with SP2 or above) or

®

Windows

7 64-bit (with SP1 or above).

2. Press <F2> or <Delete> at system POST. Set AHCI Mode in UEFI Setup Utility >

Advanced > Storage Conguration > SATA Mode.

3. Choose the item “UEFI:xxx“ to boot in UEFI Setup Utility > Boot > Boot Option #1.

®

(“xxx” is the device which contains your Windows

installation les. Normally it is

an optical drive.) You can also press <F11> to launch boot menu at system POST

and choose the item “UEFI:xxx“ to boot.

®

4. Start Windows

installation.

English

215

Fatal1ty Z77 Performance Series Motherboard

Installing OS on a HDD Larger Than 2TB in RAID Mode

®

This motherboard adopts UEFI BIOS that allows Windows

OS to be installed on a

large size HDD (>2TB). Please follow the procedures below to install the operating

system.

®

TM

1. Please make sure to use Windows

Vista

64-bit (with SP2 or above) or

®

Windows

7 64-bit (with SP1 or above).

®

2. Copy Intel

RAID drivers into a USB ash disk. You can download the driver from

ASRock's website and unzip the le into a USB ash disk OR copy the le from

ASRock motherboard support CD. (please copy the les under following directory:

32 bit: ..\i386\Win7_Vista_Intel_v11.0.0.1032

64-bit: ..\AMD64\Win7-64_Vista64_Intel_v11.0.0.1032

3. Create RAID array for you system. Please refer to "Intel RAID Installation Guide"

le for details.

®

TM

4. Install Windows

Vista

64-bit / 7 64-bit:

®

TM

A. Insert your Windows

Vista

64-bit / 7 64-bit installation disc to the optical

drive.

B. Press <F11> to launch boot menu at system POST and choose the item

“UEFI:xxx“ to boot.

®

C. Start Windows

Installation. When you see “Where do you want to install

Windows?” page, please click “Load Driver”.

English

D. Plug the USB ash disk into your USB port; select “Browse” to nd the RAID

driver. Then choose the directory (xx\AMD64\) you have copied in the rst

step.

216

Fatal1ty Z77 Performance Series Motherboard

E. Please keep the USB ash disk installed until the system rst reboot.

®

F. Continue to install OS by following the Windows

instructions.

®

5. Follow Windows

Installation Guide to install OS.

®

TM

If you install Windows

7 64-bit / Vista

64-bit in a large hard disk (ex. Disk

®

volume > 2TB), it may take more time to boot into Windows

or install driver/

utilities. If you encounter this problem, you will need to following instructions

to x this problem.

®

TM

Windows

Vista

64-bit:

®

Microsoft

does not provide hotx for this problem. The steps listed below

®

are Microsoft

's suggested solution:

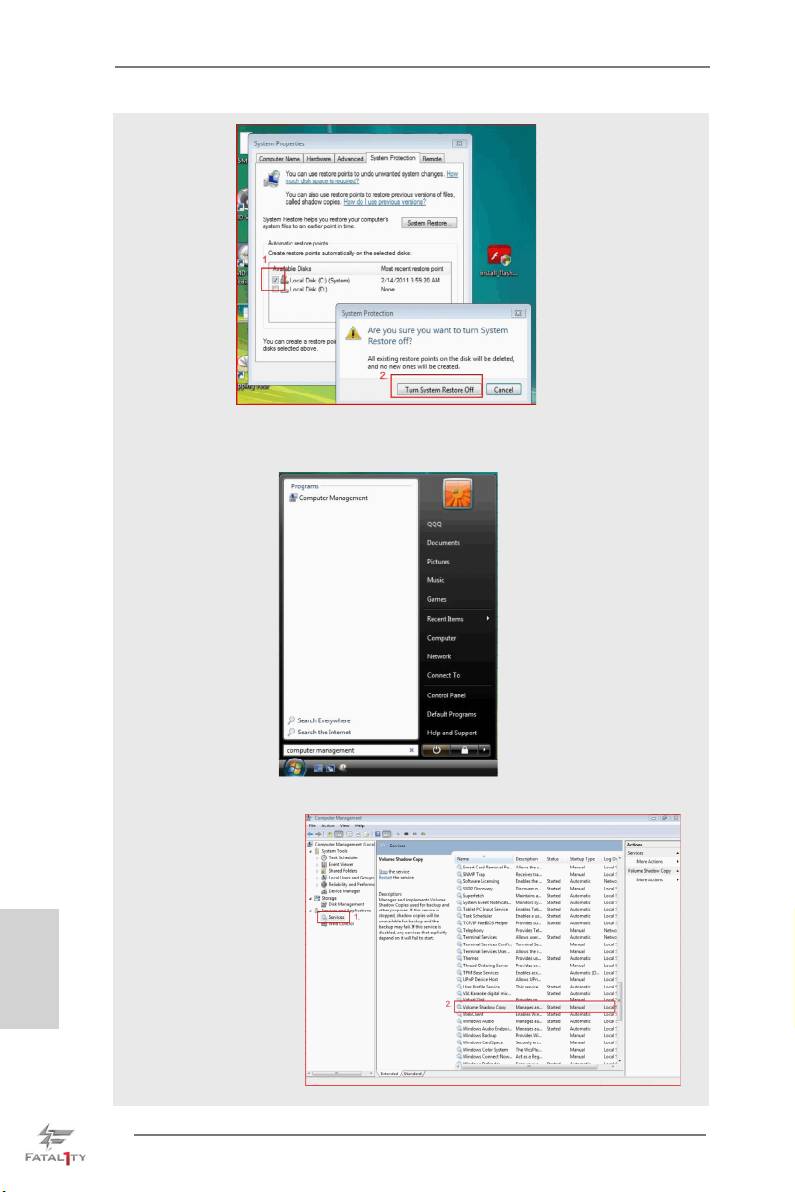

A. Disable System Restore.

a. Type “systempropertiesprotection” in the Start Menu. Then press

"Enter".

English

b. De-select Local Disks for System Restore. Then Click “Turn System

Restore Off” to conrm. Then Press “Ok”.

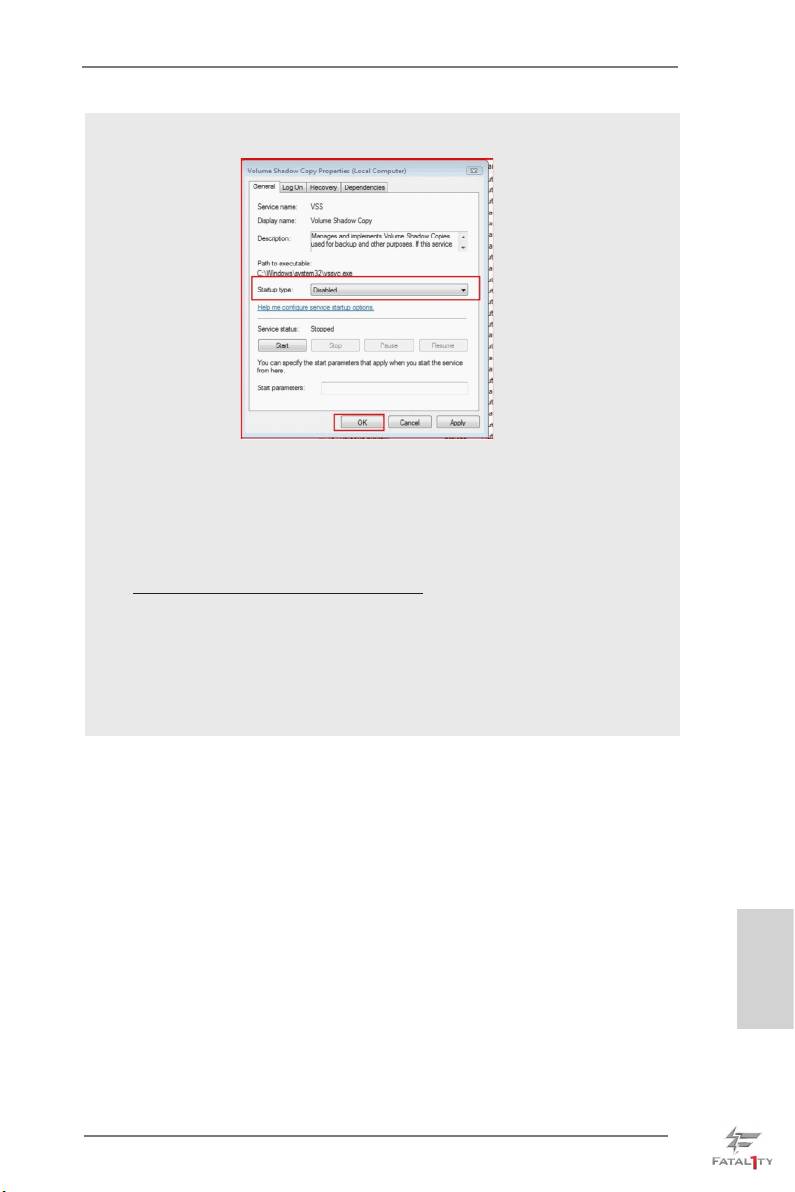

217
