2. Installation

Sicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das

Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1.  Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente

berühren, da es sonst zu schweren Schäden am Motherboard oder den son-

stigen internen, bzw. externen omponenten kommen kann.

2.  Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Mother-

board NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran,

immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall

zu berühren, bevor Sie mit Systemkomponenten hantieren.

3.  Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berüh-

rungen mit den ICs.

4.  Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische

Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5.  Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse

befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann

sonst beschädigt werden.

2.1 CPU Installation

Für die Installation des Intel 1155-Pin CPU

führen Sie bitte die folgenden Schritte durch.

1155-Pin Sockel Übersicht

(Ladeplatte)

(Kontaktreihe)

(Sockel)

Bevor Sie die 1155-Pin CPU in den Sockel sitzen, prüfen Sie bitte,

ob die CPU-Ober

fl

 äche sauber ist und keine der Kontakte verbogen

sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann

die CPU schwer beschädigen.

Deutsch

Fatal1ty P67 Performance Series Motherboard

41

Deutsch

Schritt 1.  Öffnen Sie den Sockel:

Schritt 1-1.  Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und

aushaken.

Schritt 1-2.  Drehen Sie den Ladehebel, bis

er in geöffneter Position steht,

ca. 135 Grad.

Schritt 1-3.  Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht,

ca. 100 Grad.

Schritt 2.  PnP-Kappe entfernen (Pick and Place-Kappe).

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden

    Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard

    zur Reparatur bringen.

Schritt 3.  1155-Pin CPU einstecken:

Schritt 3-1.  Halten Sie die CPU an den mit

schwarzen Linien gekennzeich-

neten Seiten.

Schritt 3-2.  Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integ-

rierter Kühlkörper) nach oben.

Suchen Sie Pin 1 und die zwei

Orientierungseinkerbungen.

Schwarze  Linie

Pin1

Ausrichtungsmarkierung

Pin1

Orientierungskerbe

Orientierungskerbe

Ausrichtungsmarkierung

1155-Pin CPU

1155-Pin Sockel

42

Fatal1ty P67 Performance Series Motherboard

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die

zwei Orientierungskerben der CPU mit den beiden Markierungen

des Sockels aus.

Schritt 3-3.  Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den

Sockel.

Schritt 3-4.  Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt

und die Orientierungskerben ein-

wandfrei in den entsprechenden

Auskerbungen sitzen.

Schritt 4.  Sockel schließen:

Schritt 4-1.  Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2.  Drücken Sie leicht auf die Lade-

platte und schließen Sie den

Ladehebel.

Schritt 4-3.  Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelver-

schlusses.

Deutsch

Fatal1ty P67 Performance Series Motherboard

43

Deutsch

2.2  Installation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkör-

pers.

Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 1155-Pin CPU.

Schritt 1.  Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockelober

fl

 äche.

Schritt 2.  Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite

am nächsten zum CPU-Lüfter-Anschluss des

Motherboards verlaufen (CPU_FAN1, siehe

Seite 4, Nr. 3).

Schritt 3.  Richten Sie Verbindungselemente und Lö-

cher im Motherboard aus.

Schritt 4.  Drehen Sie die Verbindungselemente im Uhr-

zeigersinn und drücken Sie mit dem Daumen

auf die Kappen der Elemente zum Feststel-

len. Wiederholen Sie dies mit den anderen

Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhr-

zeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am

Motherboard befestigt.

Schritt 5.  Schließen Sie den Lüfter an den CPU-Lüfter-

anschluss des Motherboards.

Schritt 6.  Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder

Kontakt mit anderen Teilen zu vermeiden.

(Tragen Sie Wärmeleitmaterial auf. )

(Lüfterkabel auf der Seite am nächsten

zum Anschluss des Motherboards)

(Schlitze der Verbindungselemente

nach außen)

(Nach unten drücken (4 Stellen))

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

Beachten Sie bitte, dass dieses Motherboard die Combo-Kühlerop-

tion unterstützt, die eine

fl

 exible Möglichkeit zur Aufnahme von drei

verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und

LGA 1156, bietet. Das weiße Durchgangsloch ist für den CPU-Lüfter

im Socket LGA 1155/1156 vorgesehen.

44

Fatal1ty P67 Performance Series Motherboard

Deutsch

2.3  Installation der Speichermodule (DIMM)

Die Motherboards

Fatal1ty P67 Performance Series

 bieten vier 240-pol. DDR3

(Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-Kanal-

Speichertechnologie. Für die Dual-Kanalkon

fi

 guration dürfen Sie nur identische

(gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare

in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen

ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Rod

Steckplätze, siehe Seite 4 Nr. 5) oder ein identisches DDR3 DIMM-Paar im Dual-

Kanal B (DDR3_A2 und DDR3_B2; Schwarz Steckplätze, siehe Seite 4 Nr. 6) instal-

lieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf diesem

Motherboard können Sie auch vier DDR3 DIMMs für eine Dual-Kanalkon

fi

 guration

installieren. Auf diesem Motherboard können Sie auch vier DDR3 DIMM-Module für

eine Dual-Kanalkon

fi

 guration installieren, wobei Sie bitte in allen vier Steckplätzen

identische DDR3 DIMM-Module installieren. Beziehen Sie sich dabei auf die nach-

stehende Kon

fi

 gurationstabelle für Dual-Kanalspeicher.

1.  Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie

dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher

Farbe. Installieren Sie die beiden Speichermodule also entweder in

den rod Steckplätzen (DDR3_A1 und DDR3_B1) oder den schwarz

Steckplätzen (DDR3_A2 und DDR3_B2).

2.  Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3

DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es

die Dual-Kanal-Speichertechnologie nicht aktivieren.

3.  Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert,

z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 instal-

liert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4.  Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu

installieren; andernfalls könnten Motherboard und DIMMs beschädigt

werden.

5.   Einige doppelseitige 1 GB-DDR3-DIMMs mit 16 Chips funktionieren

möglicherweise nicht auf diesem Motherboard. Wir empfehlen, sie

nicht auf diesem Motherboard zu installieren.

Dual-Kanal-Speicherkon

fi

 gurationen

DDR3_A1

 DDR3_A2         DDR3_B1            DDR3_B2

(Rod)

 (Schwarz)         (Rod)

(Schwarz)

(1)        Bestückt             -                     Bestückt                 -

(2)

-

 Bestückt

-

Bestückt

(3)*

Bestückt

 Bestückt            Bestückt

Bestückt

* Für Kon

fi

 guration (3) installieren Sie bitte identische DDR3 DIMMs in allen vier

  Steckplätzen.

Fatal1ty P67 Performance Series Motherboard

45

Deutsch

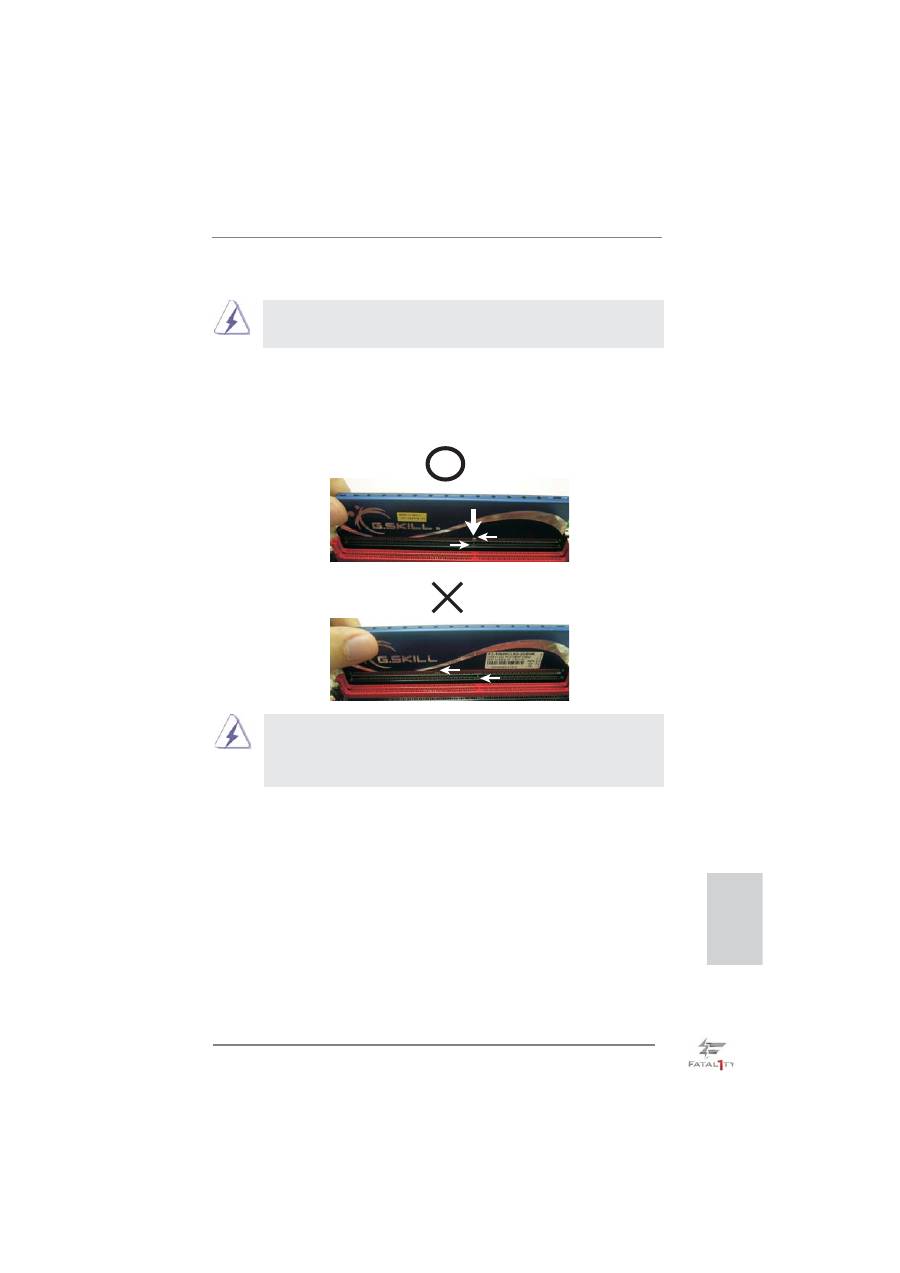

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplät-

ze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum

in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am

Mainboard und am DIMM-Modul.

Schritt 3:    Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

  Halteklammern an beiden Enden des Moduls einschnappen und das

  DIMM-Modul fest an Ort und Stelle sitzt.

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder

Systemkomponenten hinzufügen oder entfernen.

Schritt 1:   Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2:    Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul

  mit der Kerbe in den Slot passt.

notch

break

notch

break

46

Fatal1ty P67 Performance Series Motherboard

2.4

Erweiterungssteckplätze (PCI-Steckplätze und PCI

 Express-Steckplätze)

Es gibt einen 3 PCI-Steckplätze und 4 PCI Express-Steckplätze am

Fatal1ty P67

Performance Series

Motherboard.

PCI-Slots:

  PCI-Slots werden zur Installation von Erweiterungskarten mit

dem 32bit PCI-Interface genutzt.

PCI Express-Slots

: PCIE1 / PCIE3 / PCIE4 (PCIE x1-Steckplatz; Schwarz) wird für

PCI Express-Karten mit x1 Lane-Breite-Karten verwendet, z.B.

Gigabit LAN-Karte, SATA2-Karte.

PCIE2 (PCIE x16-Steckplatz; Rod) wird für PCI Express x16

 Lane-Breite-Gra

fi

 kkarten.

Einbau einer Erweiterungskarte

Schritt 1:  Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist.

Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen

Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der

 Installation

beginnen.

Schritt 2:  Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die

Schraube für den Einbau der Karte.

Schritt 3:  Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4:   Befestigen Sie die Karte mit der Schraube aus Schritt 2.

Deutsch

Fatal1ty P67 Performance Series Motherboard

47

Deutsch

2.5 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.4, No. 9)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

48

Fatal1ty P67 Performance Series Motherboard

die rotgestreifte Seite auf Stift 1

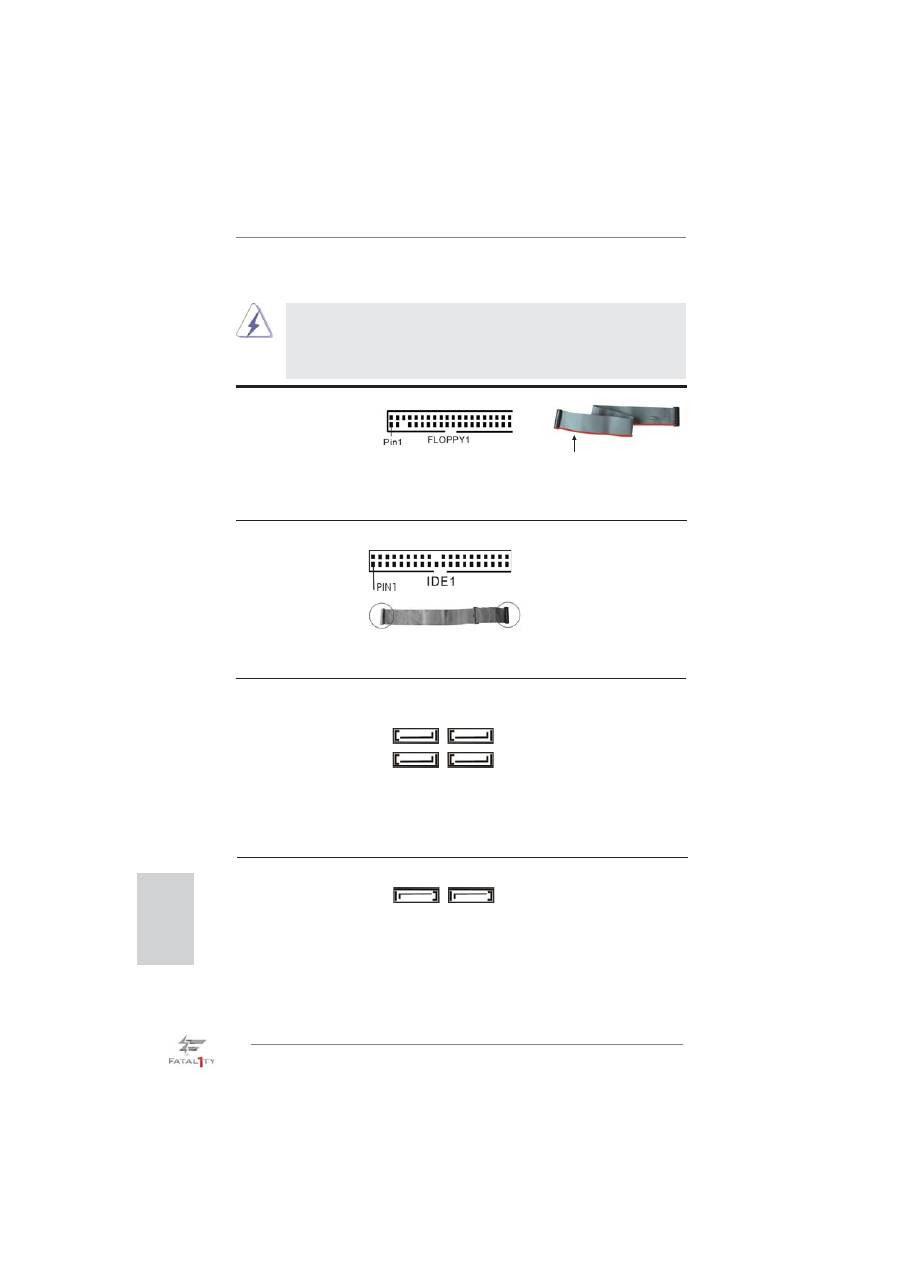

2.6 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Anschluss für das

Floppy-Laufwerk

(33-Pin FLOPPY1)

(siehe S.4 - No. 30)

Hinweis:  Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Seriell-ATAII-Anschlüsse

Diese vier Serial ATAII-

(SATA2_2: siehe S.4 - No. 21)

 (SATAII-)Verbínder

(SATA2_3: siehe S.4 - No. 20)

unterstützten SATA-Datenkabel

(SATA2_4: siehe S.4 - No. 22)

für interne

(SATA2_5: siehe S.4 - No. 23)

Massenspeichergeräte. Die

aktuelle SATAII-Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Seriell-ATA3-Anschlüsse

Diese zwei Serial ATA3-

(SATA3_0: siehe S.4 - No. 19)

 (SATA3-)Verbínder

(SATA3_1: siehe S.4 - No. 18)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 6,0

Gb/s.

SATA3_1     SATA3_0

SATA2_3     SATA2_2

SATA2_5     SATA2_4

Deutsch

Primärer IDE-Anschluss (schwarz)

(39-pin IDE1, siehe S.4 - No. 8)

       Blauer Anschluss

        Schwarzer Anschluss

zum Motherboard

      zur Festplatte

   80-adriges ATA 66/100/133 Kabel

Hinweis:  Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Fatal1ty P67 Performance Series Motherboard

49

Deutsch

USB 2.0-Header

Zusätzlich zu den sechs

(9-pol. USB8_9)

üblichen USB 2.0-Ports an den

(siehe S.4 - No. 27)

 I/O-Anschlüssen

be

fi

 nden sich

drei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB10_11)

Anschlussleiste werden zwei

(siehe S.4 - No. 26)

USB 2.0-Ports unterstützt.

(9-pol. USB12_13)

(siehe S.4 - No. 25)

1

DUMMY

GND

P+13

P-13

USB_PWR

USB_PWR

GND

P+12

P-12

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.4 - No. 32)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.4 - No. 29)

 und

Empfangs-Infrarotmodul.

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATAII / SATA3 Festplatte

oder das SATAII / SATA3

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

Audiokabel (3,5 mm, Klinke)

Beide Enden des 3,5-mm-Klin

(Option)

kenaudiokabels können an

portable Audiogeräte, wie z. B.

MP3-Player und Mobiltelefone,

oder den Line-in-Port Ihres PCs

 angeschlossen

werden.

50

Fatal1ty P67 Performance Series Motherboard

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.4 - No. 14)

 Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

Deutsch

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

          Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

Fatal1ty P67 Performance Series Motherboard

51

Deutsch

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.4 - No. 13)

diesen Header an.

1

PLED+

PLED+

PLED-

Betriebs-LED-Header

Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.4 - No. 12)

zur Anzeige des

 Systembetriebsstatus

an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

 S5-Zustand

(ausgeschaltet)

leuchtet die LED nicht.

Gehäuse- und Stromlüfteranschlüsse

(4-pin  CHA_FAN1)

(siehe S.4 - No. 28)

(3-pin  CHA_FAN2)

(siehe S.4 - No. 10)

(3-pin  CHA_FAN3)

(siehe S.4 - No. 39)

(3-pin  PWR_FAN1)

(siehe S.4 - No. 40)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

+12V

PWR_FAN_SPEED

  HDLED

(Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

52

Fatal1ty P67 Performance Series Motherboard

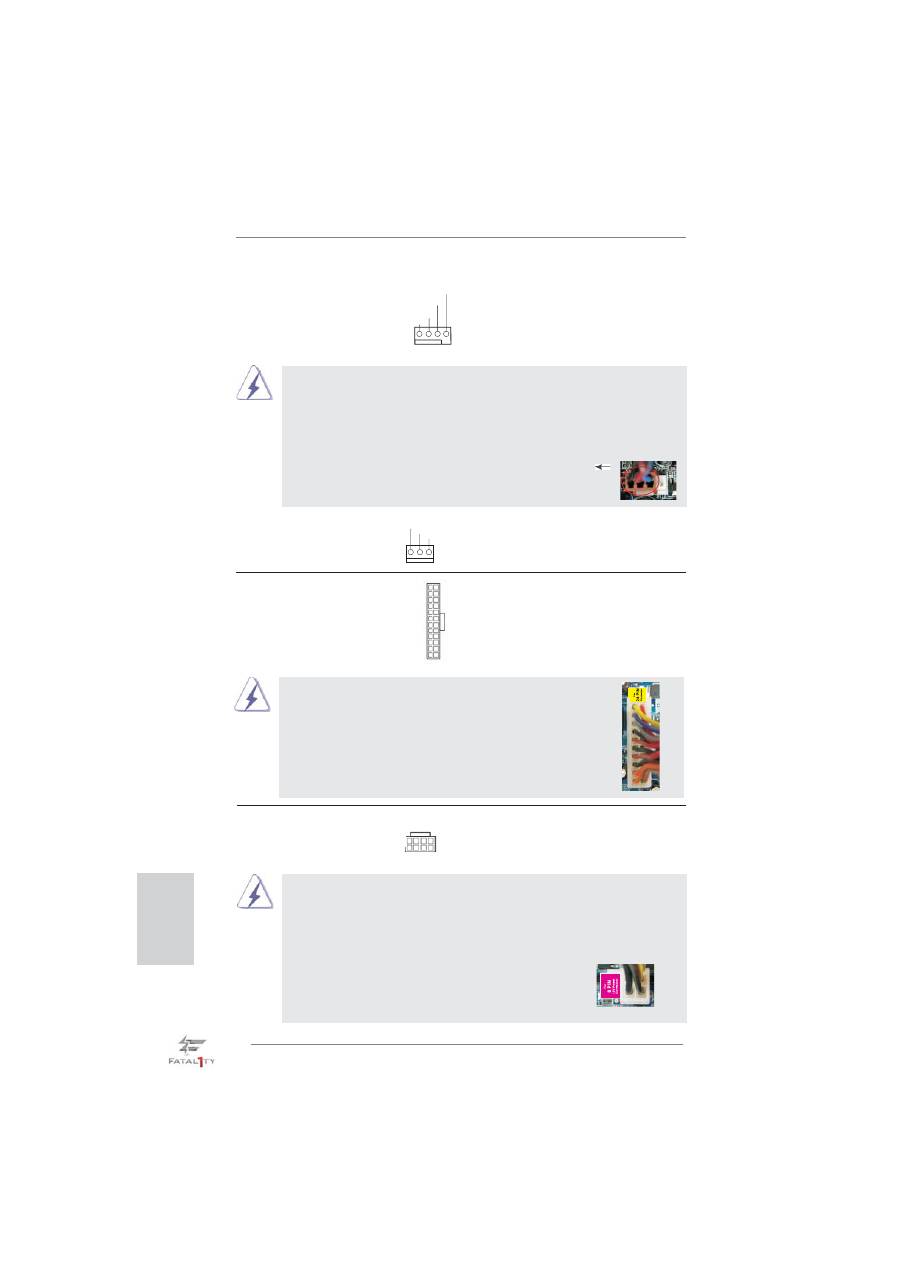

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.4 - No. 7)

 Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

12

 1

24

13

(3-pin  CPU_FAN2)

(siehe S.4 - No. 2)

GND

+12V

CPU_FAN_SPEED

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.4 - No. 1)

 Stromversorgung

an.

8                  5

4                  1

8

        5

4

        1

Deutsch

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.4 - No. 3)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Fatal1ty P67 Performance Series Motherboard

53

HDMI_SPDIF-Anschluss

Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.4 - No. 33)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

 Anschluss.

SPDIFOUT

GND

1

Deutsch

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.4 - No. 31)

ein COM-Anschlussmodul zu

 unterstützen.

54

Fatal1ty P67 Performance Series Motherboard

Deutsch

2.7 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter

Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.4 - No. 16)

Benutzer das System schnell

 ein-/ausschalten

können.

Rücksetzschalter (Reset)

Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.4 - No. 17)

Benutzer das System schnell

 zurücksetzen

können.

CMOS löschen-Schalter

Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.5 - No. 17)

Benutzer die CMOS-Werte

schnell löschen können.

clr

CMOS

Power

Reset

Fatal1ty P67 Performance Series Motherboard

55

Deutsch

2.9 Treiberinstallation

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk

ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch

erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber ge-

hen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen

installierten Treiber richtig arbeiten.

2.8 Debug-LED

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung er-

leichtern. Siehe die Abbildungen auf den Seiten 26, 27, 28 und 29 zum Ablesen der

Debug-LED-Codes.

2.11   Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP /

  XP 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP / XP 64-Bit ohne

RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, dann

folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schrit-

ten.

2.11.1   Windows

®

 XP / XP 64-Bit ohne RAID-Funktionalität

     installieren

Wenn Sie Windows

®

 XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA /

SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

2.10    Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP / XP 64-

  Bit mit RAID-Funktionalität installieren

Wenn Sie die Betriebssysteme Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP

/ XP 64-bit auf Ihren SATA- / SATAII- / SATA3- Festplatten mit RAID-Funktionalität

installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument,

das Sie unter folgendem Pfad auf der Unterstützungs-CD

fi

 nden:

..\ RAID Installation Guide

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“-

     Bildschirm (Erweitert), dann „SATA Con

fi

 guration“.

B. Stellen Sie “SATA Mode” auf [IDE].

SCHRITT 2: Installieren Sie Windows

®

 XP / XP 64-Bit in Ihrem System.

56

Fatal1ty P67 Performance Series Motherboard

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

Verwendung von SATA / SATAII / SATA3-Festplatten mit NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“-

     Bildschirm (Erweitert), dann „SATA Con

fi

 guration“.

B. Stellen Sie “SATA Mode” auf [AHCI].

SCHRITT 2: Installieren Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit in

    Ihrem System.

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“-

     Bildschirm (Erweitert), dann „SATA Con

fi

 guration“.

B. Stellen Sie “SATA Mode” auf [IDE].

SCHRITT 2: Installieren Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit in

    Ihrem System.

2.11.2   Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit

    ohne RAID-Funktionalität installieren

Wenn Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit ohne RAID-Funktionalität

auf Ihren SATA / SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt

vor.

Deutsch
