ASRock Fatal1ty P67 Performance: 2. 主板安裝

Fatal1ty P67 Performance Series Motherboard

229

簡體中文

Contact Array

Socket Body

Load Lever

Load Plate

2. 主板安裝

安全防范

安裝主板時，注意以下安全防范：

1、設備要有良好的接地線，避免靜電損害，進行安裝前，請

先斷開電源，否則會損壞主板。

2、  為了避免主板上的組件受到靜電損害，絕不要把主板徑直

放到地毯等類似的地方，也要記住在接觸主板前使用一個

靜電手腕帶或接触金屬。

3、  通過邊緣拿住整塊主板安裝，切毋接觸芯片。

4、  在證明放掉靜電后，方可進行安裝。

5、當把螺絲釘放入螺絲孔用來將主板固定到機箱上時，請不

要過度擰緊螺絲！這樣做很可能會損壞主板。

2.1 CPU 安裝

要安裝 Intel 1155 針 CPU，

請按下面的步驟操作。

在您將 1155 針 CPU 嵌入插槽之前，請檢查 CPU 表面是否不潔或者插

槽上是否有歪斜的針腳。如果發現以上情形，切勿強行將 CPU 嵌入插

槽。否則，CPU 將會嚴重受損。

步驟 1.  掀開插槽：

步驟 1-1.  通過按壓和向外使力使杠杆脫離

挂鉤解開扣具。

( 承載金屬框 )

( 接觸隊列 )

( 插槽體 )

1155 針插槽圖

230

Fatal1ty P67 Performance Series Motherboard

步驟 1-2.  拉起承載杠杆至完全打開到大約

135 度角的位置。

步驟 1-3.  拉起承載金屬框至完全打開到大

約 100 度角的位置。

步驟 2.  去除即插即用防護罩 ( 拾起和放置防護罩 )。

1. 推薦對防護罩突出部分進行操作，避免蠻力摘除即插即用防

   護罩。

2. 要享受返修主板的售後服務 , 必須放置這個跳線帽。

步驟 3.  插入 1155 針 CPU：

步驟 3-1. 拿著 CPU 有黑線的邊緣。

步驟 3-2.  將有 IHS (Integrated Heat

Sink，集成散熱片 ) 的一面朝上。

找到第 1 針和兩個方向標誌的凹

口。

為了正確嵌入，請確保 CPU 的兩個方向標誌凹口與插槽的基準標誌對

齊。

步驟 3-3.  使用完全垂直的動作將 CPU 小心

地放置到插槽上。

步驟 3-4.  檢查 CPU 是否已經方向正確地放

入插槽內。

黑線

1155 針 CPU

第 1 針

方向標誌凹口

1155 針插槽

第 1 針

基準標誌

基準標誌

方向標誌凹口

簡體中文

Fatal1ty P67 Performance Series Motherboard

231

簡體中文

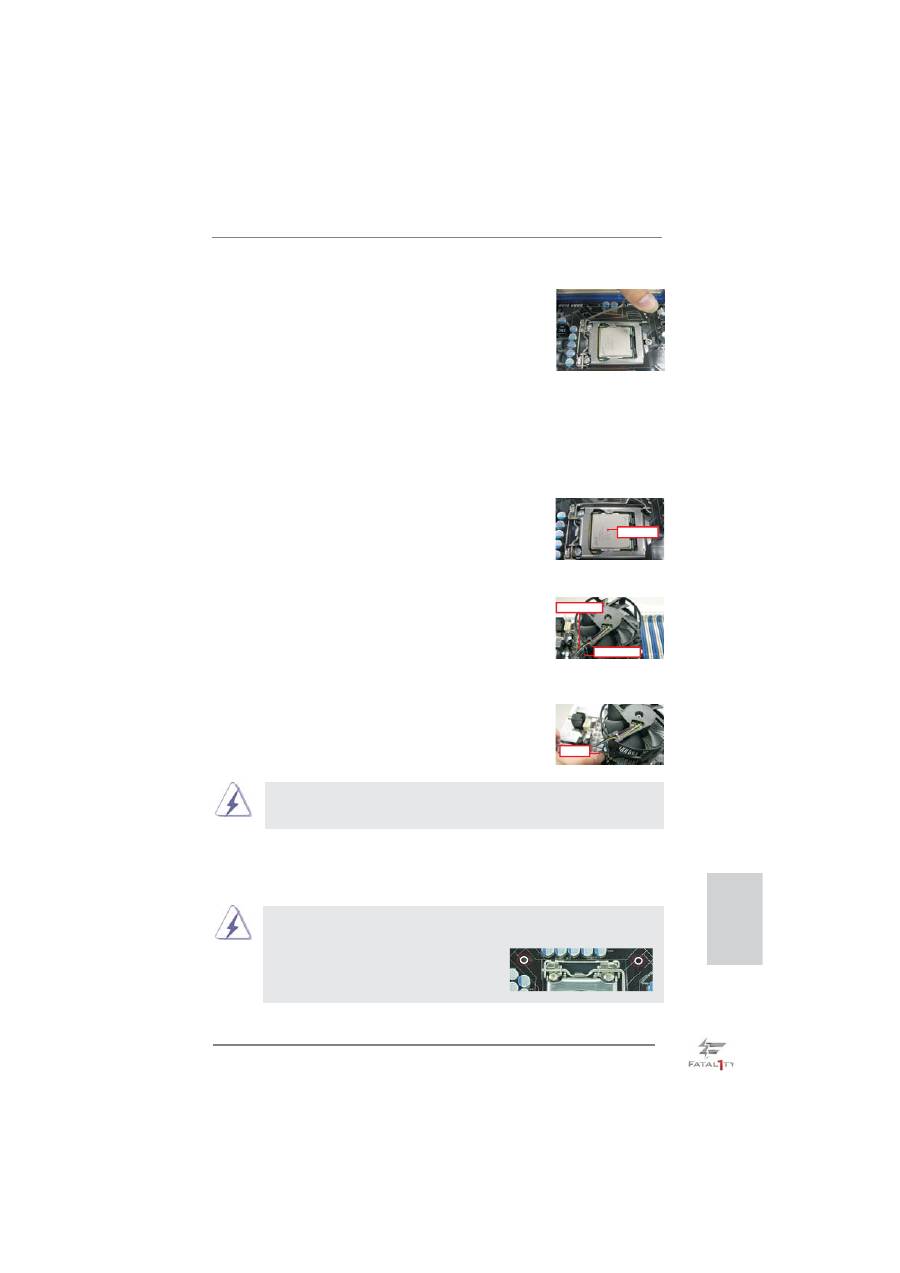

步驟 4.  關閉插槽：

步驟 4-1.  推下承載金屬框到 IHS 上。

步驟 4-2.  輕輕按壓承載金屬框的同時，扣

上承載杠杆扣具部分。

步驟 4-3.  將承載杠杆扣具部分壓著承載金

屬框的突出部分，鎖緊承載杠杆。

2.2  CPU 風扇和散熱片的安裝

為了正確安裝，請仔細查閱 CPU 風扇和散熱片的使用指南。

下面是實例，配插圖說明 1155 針 CPU 散熱片的安裝。

步驟 1.  在插槽表面上，將導熱材料抹到 IHS 中心上。

步驟 2.  放置散熱片到插槽上。確保風扇導線靠近主板

CPU 風扇接口一側。（CPU_FAN1，參看第 4 頁

第 3 項）。

步驟 3.  使扣具與主板的穿孔成組對齊。

步驟 4.  順時針方向旋轉扣具，然後用拇指按壓扣具帽

安裝並鎖住。其餘的扣具也依次重復操作。

如果您按壓扣具但沒有順時針方向旋轉，那么散熱片不能可靠地固定

到主板上。

步驟 5.  將風扇導線接頭接到主板上的 CPU 風扇接口。

步驟 6.  以打結方式安全處理過長的導線，確保不影響

風扇的運轉或者接觸其他部件。

( 應用導熱材料 )

( 風扇導線一側盡可能靠近主板接頭 )

( 扣具插槽要對正 )

( 按壓 (4 位置 ))

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

請注意 : 本主板支持組合散熱器選項 (C.C.O.), 提供靈活的選項 ,

讓您可使用三種不同的 CPU 散熱器類型 , 分別是 LGA775,LGA1155 與

LGA1156。白色的通孔是供 LGA1155/1156

CPU 風扇使用。

232

Fatal1ty P67 Performance Series Motherboard

簡體中文

2.3 內存安裝

此主板提供四組 240- 針 DDR3 (Double Data Rate 3，雙倍數據傳輸速率 ) DIMM 內

存插槽，並且支援雙通道內存技術。為了配置雙通道，您必須在相同顏色的插槽安裝

一對同樣的（相同的牌子、速度、容量以及芯片類型）DDR3 DIMM 內存條。換句話說，

您要在雙通道 A 安裝同樣的 DDR3 DIMM 內存條（DDR3_A1 和 DDR3_B1；紅色插槽；參

見 p.4 No.5）或者在雙通道 B 安裝同樣的 DDR3 DIMM 內存條（DDR3_A2 和 DDR3_B2；

黑色插槽；參見 p.4 No.6），這樣雙通道內存技術就會被激活了。這款主板也允許您

為了配置雙通道功能安裝四條 DDR3 DIMM 內存條。這種情況下，您需要在所有的四組

插槽上安裝同樣的 DDR3 DIMM 內存條。請查閱下面的雙通道內存配置表。

雙通道內存配置

DDR3_A1

DDR3_A2

DDR3_B1

DDR3_B2

( 紅色插槽 )  ( 黑色插槽 )  ( 紅色插槽 )  ( 黑色插槽 )

(1)

板上組裝        -

板上組裝

-

(2)

-

板上組裝

-

板上組裝

(3)*

板上組裝

板上組裝

板上組裝

板上組裝

*

為了這個配置 (3), 請在這 4 個插槽上安裝同樣的 DDR3 內存。

1.  如果您打算安裝兩根內存條，為了最佳的兼容性和可靠性，我們推

薦將它們安裝到相同顏色的插槽上。換言之，將它們安裝到 DDR3_A1

和 DDR3_B1 或 DDR3_A2 和 DDR3_B2。

2.  如果僅僅在這款主板的 DDR3  DIMM  內存插槽上安裝單條內存模組或

者三條內存模組，這將無法激活雙通道內存技術。

3.  如果一對內存模組並未安裝在相同的“雙通道”上，例如將一對內存

模組安裝在了 DDR3_A1 和 DDR3_A2，這將不能激活雙通道內存技術。

4.  不允許將 DDR 或 DDR2 內存條插入 DDR3 插槽，否則主板和 DIMM 有可

能損壞。

5.  一些 16 晶片的 DDR3  1GB 雙面 DIMM 可能無法在此主板上使用。建議

您不要在此主板上安裝它們。

Fatal1ty P67 Performance Series Motherboard

233

簡體中文

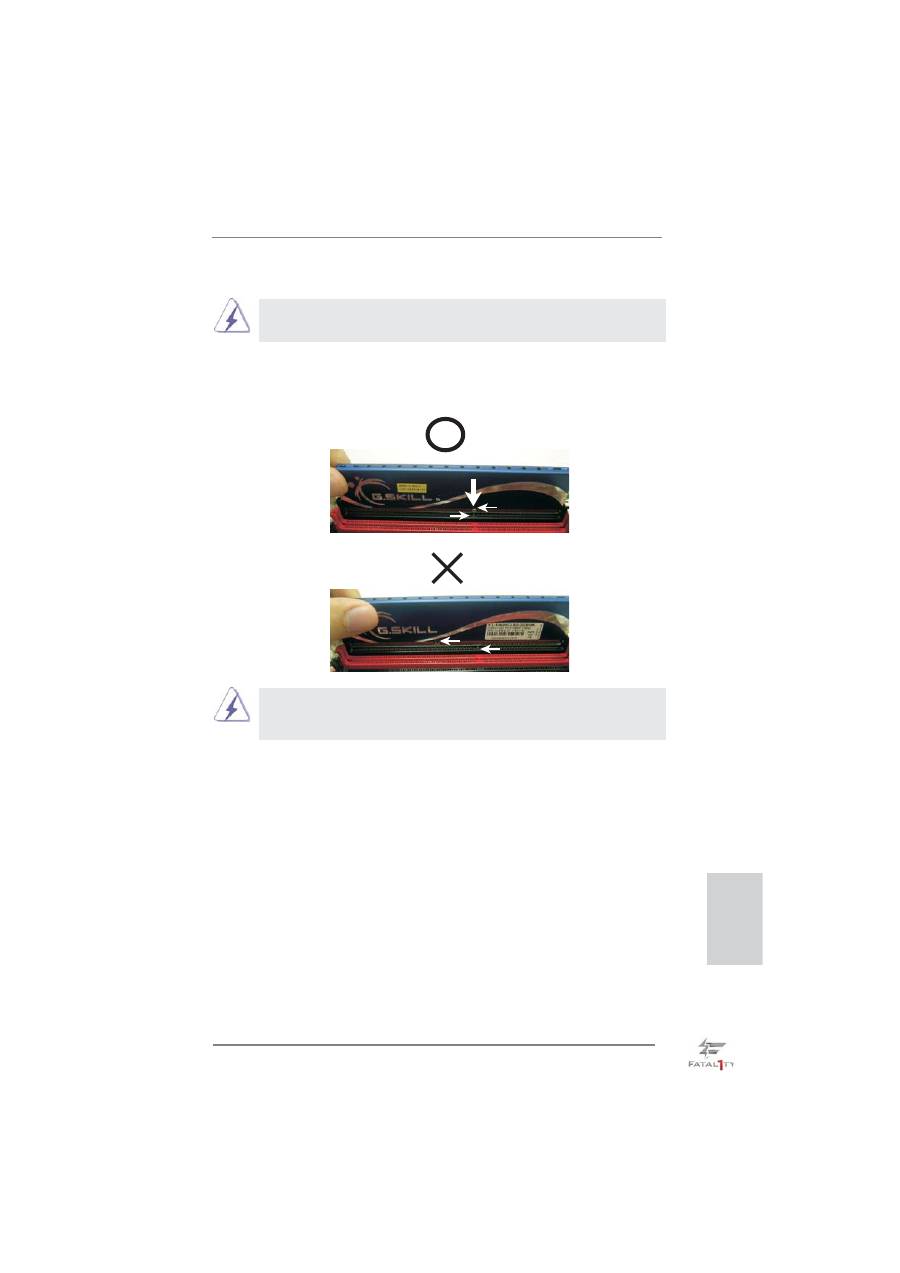

安裝步驟：

請確保在添加或移走 DIMM 內存或系統部件之前切斷電源適配器。

1、  DIMM 插槽兩端的起拔器向外扳開。

2、  將每個 DIMM 插槽的凹口与 DIMM 內存上凸出部分對應，使凹口与凸出部

分吻合，內存即能正确安裝。

DIMM 內存只能以正確的方向安裝。如果你以錯誤的方向強行將 DIMM 內

存插入插槽 , 那將會導致主板和 DIMM 內存的永久性損壞。　

3、  將 DIMM 內存平穩地插入插槽直至兩端卡子迅速而充分地歸位以及 DIMM

內存完全就位。

notch

break

notch

break

234

Fatal1ty P67 Performance Series Motherboard

2.4 擴展插槽 (PCI 和 PCI Express 插槽 )

在此主板上有 3 條 PCI 插槽和 4 條 PCI Express 插槽。

PCI 插槽：   此插槽可用來安插 32 位的擴展 PCI 卡。

PCIE 插槽：  PCIE1 / PCIE3 / PCIE4 (PCIE x1 插槽 ; 黑色 ) 用來安裝 PCIE x1 顯卡 ,

例如千兆網卡 , SATA2 卡等。

PCIE2 (PCIE x16 插槽 ; 紅色 ) 支持 PCI Express x16 顯卡。

安裝步驟：

步驟 1、  在安裝擴展卡之前，請確認已經關閉電源或拔掉電源線。在你安裝之前 ,

請閱讀擴展卡的說明並完成必需的硬件設置。

步驟 2、  移動机箱擋板，以便使用擴展槽。

步驟 3、  選擇一個擴展槽安裝擴展卡，裝進机箱并用螺絲固定。

步驟 4、  确定接触正确，沒有單邊翹起的現象。

簡體中文

Fatal1ty P67 Performance Series Motherboard

235

默認設置

清除 CMOS

2.5 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 4 頁第 9 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

簡體中文

清除CMOS開關与清除CMOS跳線具有相同的功能。

236

Fatal1ty P67 Performance Series Motherboard

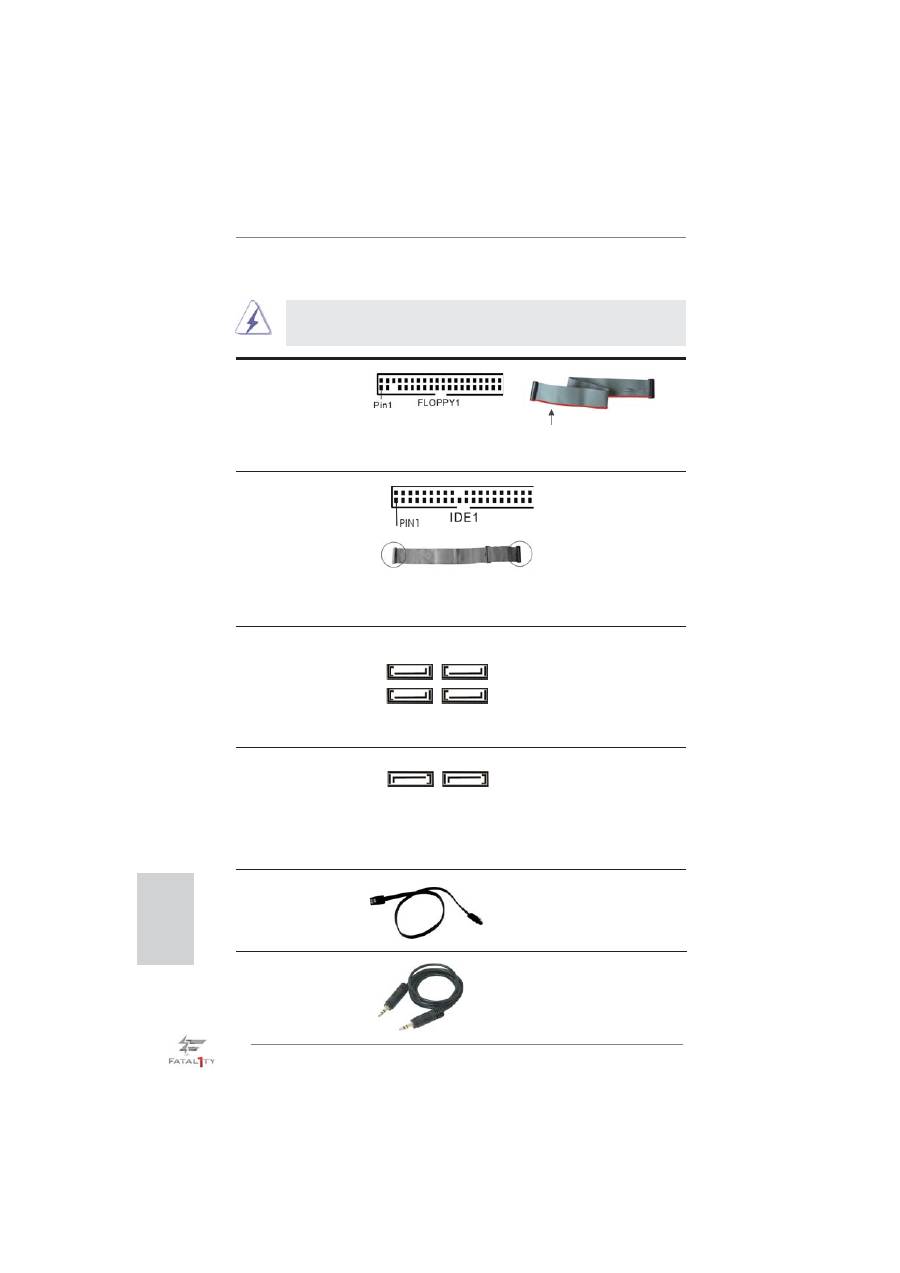

Serial ATAII 接口

這裡有四組 Serial ATAII

(SATA2_2: 見第 4 頁第 21 項 )

(SATAII) 接口支持 Serial

(SATA2_3: 見第 4 頁第 20 項 )

(SATA) 數據線作為內部儲存

(SATA2_4: 見第 4 頁第 22 項 )

設置。目前 SATAII 界面理論

(SATA2_5: 見第 4 頁第 23 項 )

上可提供高達 3.0Gb/s 的數

據傳輸速率。

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII/SATA3 硬

( 選配 )

盤或者主板上的 SATAII/

SATA3 接口。

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA3_0: 見第 4 頁第 19 項 )

(SATA3) 接口支持 Serial

(SATA3_1: 見第 4 頁第 18 項 )

(SATA) 數據線作為內部儲存

設置。目前 SATA3 界面理論

上可提供高達 6.0Gb/s 的數

據傳輸速率。

2.6 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

軟驅接頭

（33 針 FLOPPY1）

( 見第 4 頁第 30 項 )

注意 :  請確保數據線標紅色斑紋的一邊插入連接器第 1 針腳 (Pin1) 的位置。

將標示紅色斑紋的一邊插入第 1 針腳 (Pin1)

SATA3_1     SATA3_0

SATA2_3     SATA2_2

SATA2_5     SATA2_4

簡體中文

主 IDE 連接頭 ( 黑色 )

(39 針 IDE1，見第 4 頁第 8 項 )

注意 :  請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。

藍色端接到主板上

黑色端接到硬盤驅動器上

80 針 的 ATA 66/100/133 排線

3.5mm 音頻線

3.5mm 音頻線的任一端可以連接

( 選配 )

到便攜式音頻設備（如 MP3 播放

机和移動電話）或 PC 的線路輸

入端口。

Fatal1ty P67 Performance Series Motherboard

237

USB 2.0 擴展接頭

除了位於 I/O 面板的六個默

(9 針 USB8_9)

認 USB 2.0 接口之外，這款

( 見第 4 頁第 27 項 )

主板有三組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB10_11)

( 見第 4 頁第 26 項 )

(9 針 USB12_13)

( 見第 4 頁第 25 項 )

紅外線模塊接頭

這個接頭支持一個選配的無

(5 針 IR1)

線發送和接受紅外線的

( 見第 4 頁第 29 項 )

模塊。

1

DUMMY

GND

P+13

P-13

USB_PWR

USB_PWR

GND

P+12

P-12

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

IRTX

+5VSB

DUMMY

IRRX

GND

簡體中文

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 4 頁第 32 項 )

          1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”

。接著點擊”FrontMic”。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系

統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

Volume”。

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

238

Fatal1ty P67 Performance Series Motherboard

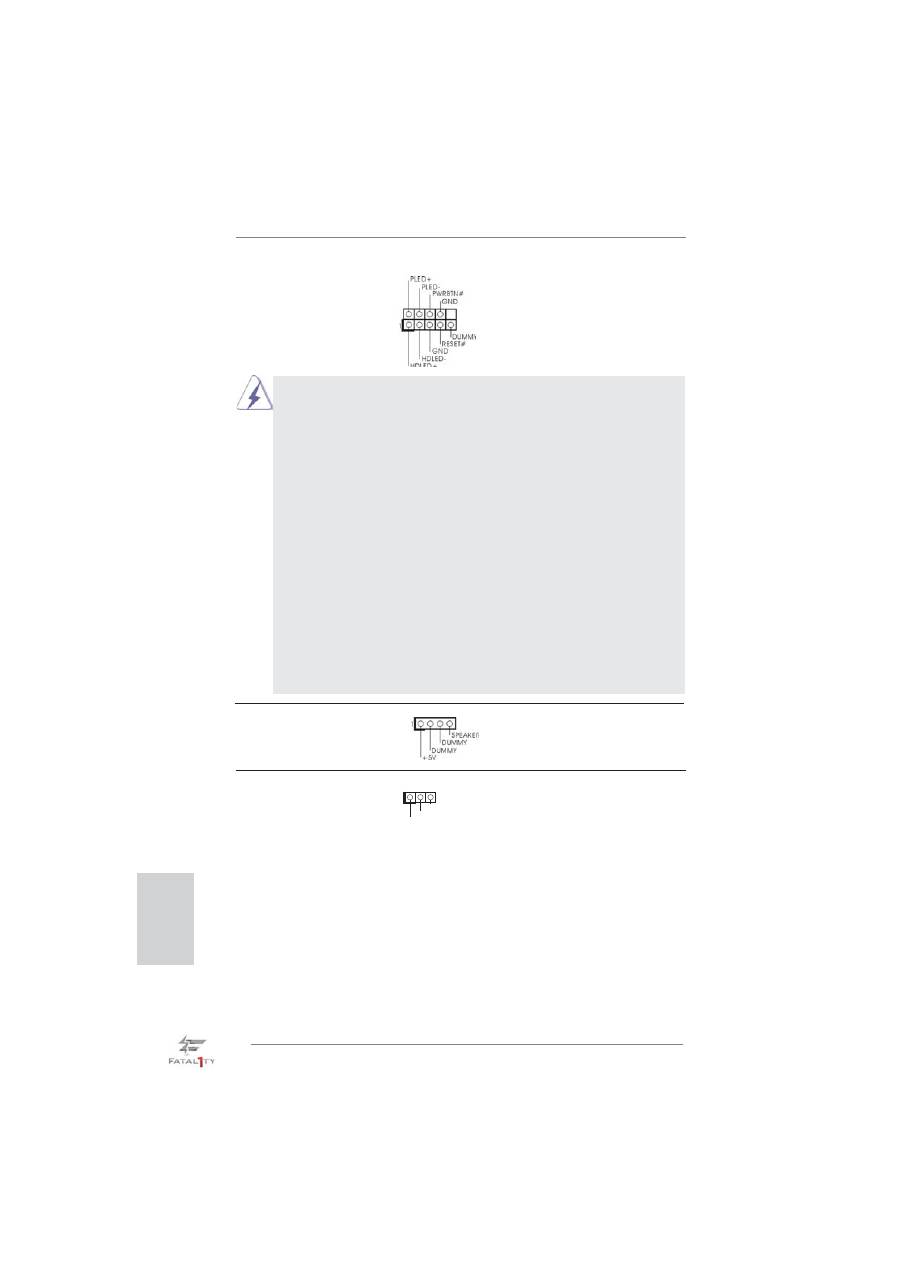

系統面板接頭

這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 4 頁第 14 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

電源指示燈連接排針

請將機箱電源指示燈連接到

(3 針 PLED1)

這一排針，以指示系統電源

( 見第 4 頁第 12 項 )

狀態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 4 頁第 13 項 )

1

PLED+

PLED+

PLED-

簡體中文

Fatal1ty P67 Performance Series Motherboard

239

機箱 , 電源風扇接頭

請將風扇連接線接到這個

(4 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 4 頁第 28 項 )

相接。

(3 針 CHA_FAN2)

( 見第 4 頁第 10 項 )

(3 針 CHA_FAN3)

( 見第 4 頁第 39 項 )

(3 針 PWR_FAN1)

( 見第 4 頁第 40 項 )

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 4 頁第 3 項 )

相接。

簡體中文

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

PWR_FAN_SPEED

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 4 頁第 7 項 )

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

12

 1

24

13

(3 針 CPU_FAN2)

( 見第 4 頁第 2 項 )

GND

+12V

CPU_FAN_SPEED

240

Fatal1ty P67 Performance Series Motherboard

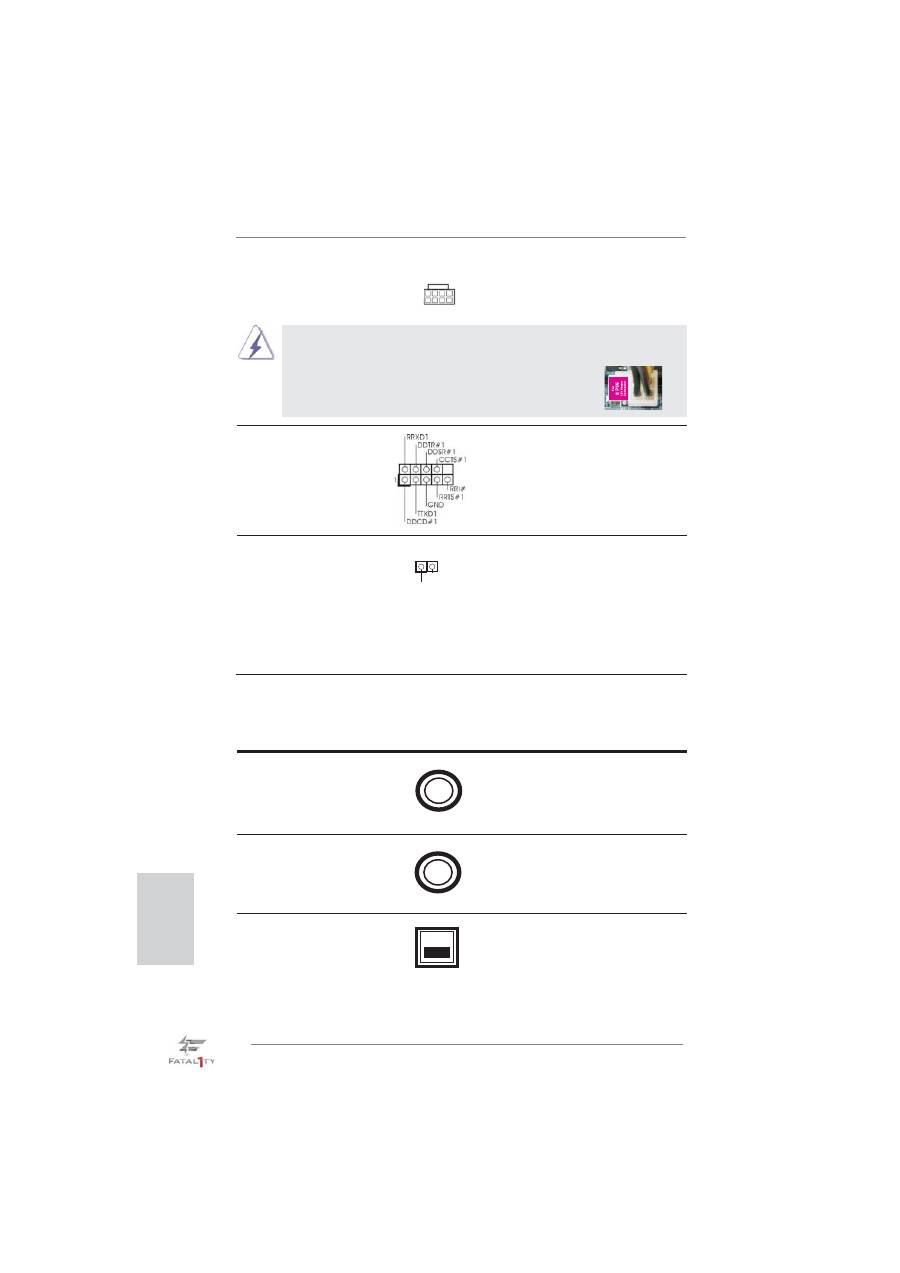

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

源接頭。

4-Pin ATX 12V 電源安裝說明

8                  5

4                  1

8

        5

4

        1

ATX 12V 接頭

請將一個 ATX 12V 電源供應

(8 針 ATX12V1)

器接到這個接頭。

( 見第 4 頁第 1 項 )

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音頻輸出至 HDMI 顯卡，支持

( 見第 4 頁第 33 項 )

將電腦連接至帶 HDMI 的數字

電視 / 投影儀 / 液晶顯示器等

設備。請將 HDMI 顯卡的

HDMI_SPDIF 接口連接到這個

接頭。

串行接口連接器

這個 COM1 端口支持一個串行

(9 針 COM1)

接口的外設。

( 見第 4 頁第 31 項 )

SPDIFOUT

GND

1

簡體中文

2.7 快速開關

本主板有三個快速開關 : 電源開關 , 復位開關與 C M O S 數據清除開關 , 可讓用戶快速

開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。

電源開關

電源開關是一種快速開關 , 可

(PWRBTN)

讓用戶快速開啟 / 關閉系

( 見第 4 頁第 16 項 )

統。

復位開關

復位開關是一種快速開關 , 可

(RSTBTN)

讓用戶快復位系

( 見第 4 頁第 17 項 )

統。

CMOS 數據清除開關

CMOS 數據清除開關是一種快

(CLRCBTN)

速開關 , 可讓用戶快速清除

( 見第 5 頁第 17 項 )

CMOS 中的數據。

clr

CMOS

Power

Reset

Fatal1ty P67 Performance Series Motherboard

241

簡體中文

2.9

驅動程序安裝指南

要將驅動程序安裝到您的系統 , 首先請您將支持光盤放入光驅裡。然后 , 系統即可自

動識別兼容的驅動程序 , 並在支持光盤的驅動程序頁面裡依次列出它們。請依此從上

到下安裝那些必須的驅動程序。如此您安裝的驅動程序就可以正常工作了。

2.8

調試 LED

板載的調試 LED 用來提供代碼信息 , 可讓故障檢查變的更加簡單。請參考第 26、27、

28 和 29 頁的圖表來解讀調試 LED 代碼。

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 )

→

Advanced Screen ( 高級

界面 )

→

SATA Configuration（SATA 配置 )。

B.

將”SATA Mode”(SATA 模式 ) 設置為 [IDE]。

步驟 2: 在系統上安裝 Windows

®

 XP /XP 64 位元操作系統。

Using SATA / SATAII / SATA3 HDDs without NCQ function ( 使用不帶 NCQ 功能的

SATA / SATAII / SATA3 硬盤 )

2.11

在不帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元 /

Vista

TM

/ Vista

TM

64 位元 / XP / XP 64 位元

如果您打算在不帶 RAID 功能的 SATA/SATAII/SATA3 硬盤上安裝 Windows

®

 7 / 7 64

位元 / Vista

TM

/ Vista

TM

 64 位元 / XP / XP 64 位元操作系統，請根據您安裝的操

作系統按如下步驟操作。

2.11.1  在不帶 RAID 功能的系統上安裝 Windows

®

 XP / XP 64 位元

如果您打算在不帶 RAID 功能的 SATA/SATAII/SATA3 硬盤上安裝 Windows

®

 XP / XP

64 位元操作系統，請按如下步驟操作。

2.10

在帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元

/ Vista

TM

/ Vista

TM

64 位元 / XP / XP 64 位元

如果您想在 SATA/SATAII/SATA3 硬盤上使用 RAID 功能安裝 Windows

®

 7 / 7 64 位元

/ Vista

TM

/ Vista

TM

 64 位元 / XP / XP 64 位元操作系統，請查閱隨機支持光盤如下

路徑裡的文件了解詳細步驟 :

..\ RAID Installation Guide

242

Fatal1ty P67 Performance Series Motherboard

2.11.2  在不帶 RAID 功能的系統上安裝 Windows

®

 7 / 7 64 位元 /

Vista

TM

/ Vista

TM

64 位元

如果您打算在不帶 RAID 功能的 SATA/SATAII/SATA3 硬盤上安裝 Windows

®

 7 / 7 64

位元 / Vista

TM

/ Vista

TM

 64 位元，請按下面的步驟操作。

Using SATA / SATAII / SATA3 HDDs without NCQ function ( 使用不帶 NCQ 功能的

SATA / SATAII / SATA3 硬盤 )

Using SATA / SATAII / SATA3 HDDs with NCQ function ( 使用帶 NCQ 功能的 SATA

/ SATAII / SATA3 硬盤 )

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 )

→

Advanced Screen ( 高級

界面 )

→

SATA Configuration（SATA 配置 )。

B.

將”SATA Mode”(SATA 模式 ) 設置為 [AHCI]。

步驟 2: 在系統上安裝 Windows

®

7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系統。

步驟 1: 設置 UEFI。

A.

進入 UEFI SETUP UTILITY (UEFI 設置程序 )

→

Advanced Screen ( 高級

界面 )

→

SATA Configuration（SATA 配置 )。

B.

將”SATA Mode”(SATA 模式 ) 設置為 [IDE]。

步驟 2: 在系統上安裝 Windows

®

7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系統。

簡體中文
