ASRock FM2A85X Extreme4-M: 1. Introducción
1. Introducción: ASRock FM2A85X Extreme4-M
1. Introducción
Gracias por su compra de ASRock FM2A85X Extreme4-M placa madre, una placa
de conanza producida bajo el control de calidad estricto y persistente. La placa
madre provee realización excelente con un diseño robusto conforme al compromiso
de calidad y resistencia de ASRock.
Esta Guía rápida de instalación contiene una introducción a la placa base y una
guía de instalación paso a paso. Puede encontrar una información más detallada
sobre la placa base en el manual de usuario incluido en el CD de soporte.
Porque las especicaciones de la placa madre y el software de BIOS
podrían ser actualizados, el contenido de este manual puede ser cambiado
sin aviso. En caso de cualquier modicación de este manual, la versión
actualizada estará disponible en el website de ASRock sin previo aviso.
También encontrará las listas de las últimas tarjetas VGA y CPU soportadas
en la página web de ASRock.
Website de ASRock http://www.asrock.com
Si necesita asistencia técnica en relación con esta placa base, visite nuestra
página web con el número de modelo especíco de su placa.
www.asrock.com/support/index.asp
1.1 Contenido de la caja
Placa base ASRock FM2A85X Extreme4-M (Factor forma Micro ATX)
Guía de instalación rápida de ASRock FM2A85X Extreme4-M
CD de soporte de ASRock FM2A85X Extreme4-M
Cuatro cables de datos Serial ATA (SATA) (Opcional)
Una protección I/O
ASRock le recuerda...
®
Para mejorar el rendimiento en Windows
8 / 8 64 bits / 7 / 7 64 bits / Vis-
TM
TM
ta
/ Vista
64 bits, es recomendable establecer la opción del BIOS de
la conguración de almacenamiento en el modo AHCI. Para obtener de-
talles sobre la conguración del BIOS, consulte el “Manual del usuario”
que se encuentra en nuestro CD de soporte.
Español
71
ASRock FM2A85X Extreme4-M Motherboard
1.2 Especicación
Plataforma - Factor forma Micro ATX
- Todo diseño de Capacitor Sólido (condensadores de
polímero conductor de alta calidad 100% fabricados en
Japón)
Procesador - Admite procesadores de 100 W para zócalo FM2
- Diseño de fases de potencia 4 + 2
TM
- Con soporte para tecnología Cool ‘n’ Quiet
de AMD
- UMI-Link GEN2
Chipset - AMD A85X (Hudson-D4)
Memoria - Soporte de Tecnología de Memoria de Doble Canal
- 4 x DDR3 DIMM slots
- Apoya DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/
1333/1066/800 non-ECC, memoria de un-buffered
- Máxima capacidad de la memoria del sistema: 64GB
®
- Compatible con Intel
Extreme Memory Prole (XMP)1.3/1.2
- Compatible con AMD Memory Prole (AMP)
Ranuras de - 2 x ranuras PCI Express 2.0 x16 (PCIE1: modo x16; PCIE2:
Expansión modo x4)
- 1 x ranura PCI Express 2.0 x1
- 1 x ranura PCI
TM
TM
- Admite CrossFireX
cuádruple de AMD, CrossFireX
y
tarjeta gráca dual
VGA OnBoard - Tarjeta gráca AMD Radeon HD 7000
- DirectX 11, Pixel Shader 5.0
- 2GB de Memoria máxima compartida
- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI
- Admite HDMI 1.4a con una resolución máxima de 1920x1200
a 60 Hz
- Admite Dual-link DVI con una resolución máxima de
2560x1600 a 75 Hz
- Admite D-Sub con una resolución máxima de 1920x1600 a
Español
60 Hz
- Admite Sincronización automática entre audio y vídeo, Deep
Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con
HDMI
- Admite la 3D estereoscópica Blu-ray con HDMI 1.4a
TM
- Admite AMD Steady Video
2.0: Nueva capacidad de
pospro cesamiento de vídeo para reducción automática de
oscila ciones en vídeo doméstico y en línea
72
ASRock FM2A85X Extreme4-M Motherboard
- Admite la HDCP con puertos DVI y HDMI
- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD
con puertos DVI y HDMI
Audio - 7.1 CH HD Audio con Protección de Contenido
(Realtek ALC892 Audio Codec)
- Compatible con audio Blu-ray de alta calidad
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Soporta Wake-On-LAN
- Admite detección de conexión de cable LAN
- Compatible con Ethernet 802.3az de bajo consumo
energético
- Compatible con PXE
Entrada/Salida I/O Panel
de Panel - 1 x puerto de ratón/teclado PS/2
Trasero - 1 x Puerto D-Sub
- 1 x Puerto DVI-D
- 1 x puerto HDMI
- 1 x puerto de salida óptica SPDIF
- 4 x puertos USB 2.0 predeterminados
- 1 x Conector eSATA3
- 2 x puertos USB 3.0 predeterminados
- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y
LED de VELOCIDAD)
- Conexión de audio: Altavoz trasero / Central/Bajos / Entrada
de línea / Altavoz frontal / Micrófono
SATA3 - 7 x conectores SATA3 de 6,0 Gb/s compatibles con RAID
(RAID 0, RAID 1, RAID 5 y RAID 10), NCQ, AHCI y de Hot
Plug
USB 3.0 - 2 x puertos USB 3.0 traseros, compatible con USB 1.1/2.0/3.0
de hasta 5 GB/s
- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos
USB 3.0), compatible con USB 1.1/2.0/3.0 de hasta 5 GB/s
Conectores - 7 x conexiones SATA3, admiten una velocidad de
transferencia de datos de hasta 6,0Gb/s
- 1 x Cabezal de Módulo Infrarrojos
- 1 x Base de conexiones del módulo de infrarrojos para el
Español
consumidor
- 1 x cabecera de puerto de impresora
- 1 x En-tête de port COM
73
ASRock FM2A85X Extreme4-M Motherboard
- 1 x Conector de detección de intrusión en el chasis
- 2 x Conector de ventilador de CPU (1 x 4-pin, 1 x 3-pin)
- 1 x Conector de ventilador de chasis (4-pin)
- 1 x Conector de ventilador de alimentacion (3-pin)
- Conector de ventilador de CPU / chasis / alimentacion
- 24-pin cabezal de alimentación ATX
- 8-pin conector de ATX 12V power
- Conector de audio de panel frontal
- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)
- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)
BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI
- Soporta “Plug and Play”
- ACPI 1.1 compliance wake up events
- Soporta “jumper free setup”
- Soporta SMBIOS 2.3.1
- Múltiple ajuste deDRAM, APU PCIE VDDP, CPU y CPU
NB/GFX Voltage
CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión de
prueba), Prueba de CyberLink MediaEspresso 6.5, Google
Chrome Browser y Toolbar
Monitor - Sensibilidad a la temperatura del procesador
Hardware - Sensibilidad a la temperatura de la placa madre
- Taquimetros de los ventiladores del procesador y del CPU /
chasis / alimentacion
- Ventilador silencioso del procesador y el chasis
- Control de ajuste de la velocidad del ventilador de la CPU y
el chasis
- Control de APERTURA DE CARCASA
- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore
®
®
OS - En conformidad con Microsoft
Windows
8 / 8 64 bits / 7 /
TM
TM
7 64 bits / Vista
/ Vista
64 bits
Certicaciones - FCC, CE, WHQL
- Cumple con la directiva ErP/EuP (se requiere una fuente de
alimentación que cumpla con la directiva ErP/EuP)
Español
* Para más información sobre los productos, por favor visite nuestro sitio web:
http://www.asrock.com
74
ASRock FM2A85X Extreme4-M Motherboard

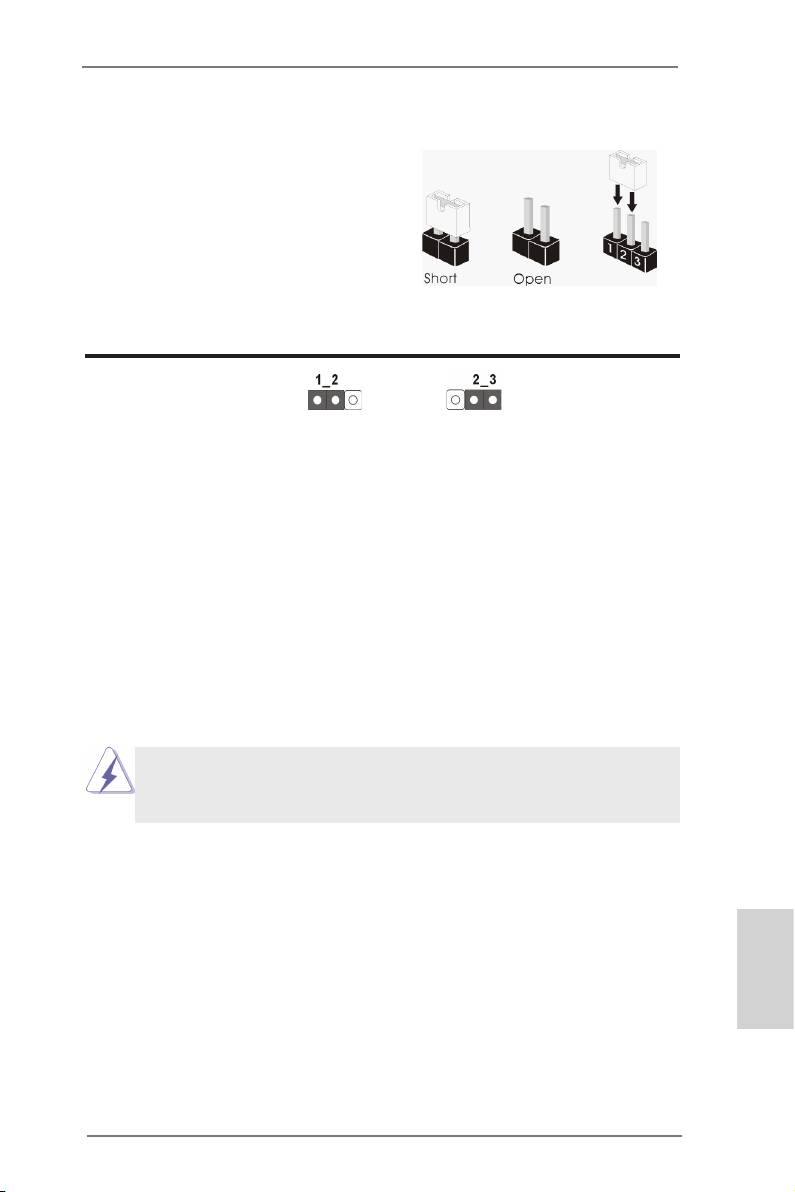

1.3 Setup de Jumpers
La ilustración muestra como los jumpers
son congurados. Cuando haya un jumper-
cap sobre los pins, se dice gue el jumper
está “Short”. No habiendo jumper cap sobre
los pins, el jumper está “Open”. La ilus-
tración muesta un jumper de 3 pins cuyo
pin 1 y pin 2 están “Short”.
Jumper Setting
Limpiar CMOS
(CLRCMOS1, jumper de 3 pins)
(ver p.2, No. 25)
Valor predetermi-
Restablecimiento de
nado
la CMOS
Nota:
CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los
parámetros del sistema y restablecer la conguración predeterminada de los mismos,
apague el equipo y desenchufe el cable de alimentación de la toma de corriente
eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente
para
cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre
la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar
la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero
el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de
dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl
predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se
borrará si la batería CMOS se quita.
Si borra la memoria CMOS, se puede detectar un caso de abertura.Ajuste
la opción del BIOS “Clear Status” (Borrar estado) para borrar elregistro del
estado de intrusión anterior del chasis.
Español
75
ASRock FM2A85X Extreme4-M Motherboard

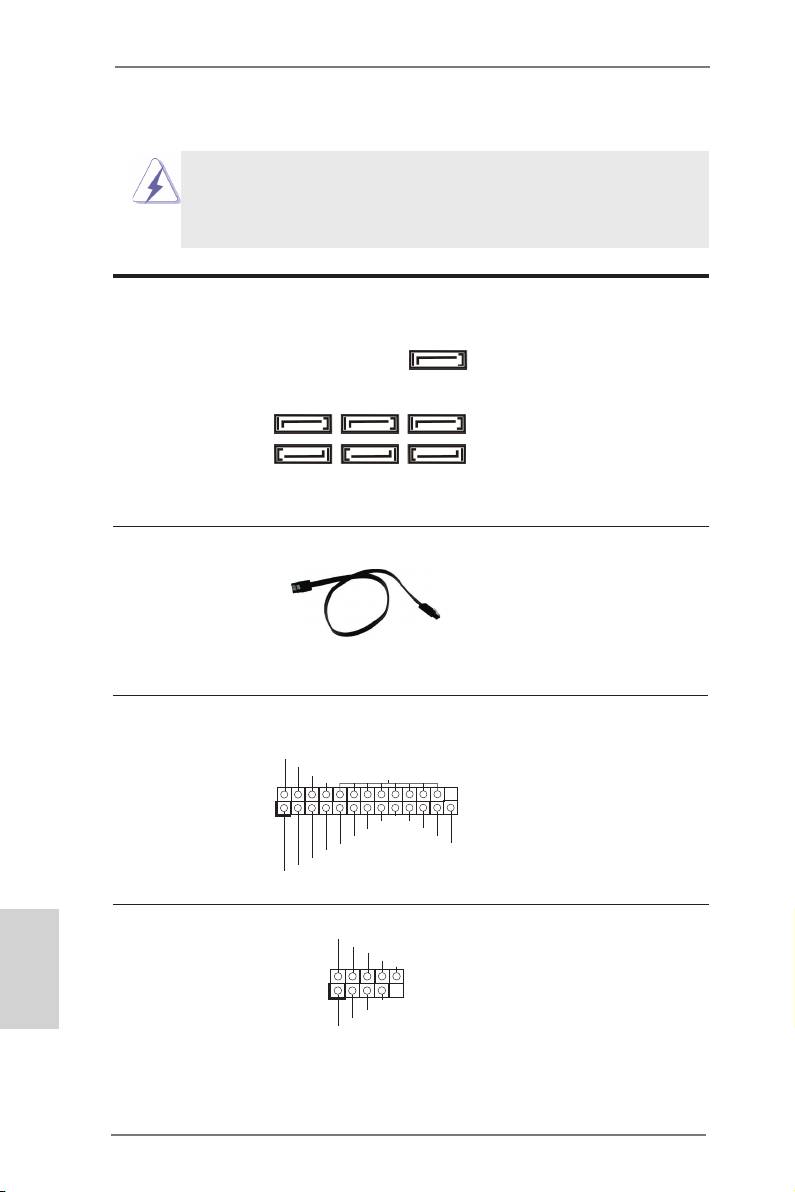

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA3 Estas siete conexiones de
(SATA3_1: vea p.2, N. 18)
serie ATA3 (SATA3) admiten
SATA3_8
(SATA3_2: vea p.2, N. 19)
cables SATA para dispositivos
(SATA3_3: vea p.2, N. 20)
de almacenamiento internos. La
SATA3_7 SATA3_5 SATA3_4
(SATA3_4: vea p.2, N. 17)
interfaz SATA3 actual permite
(SATA3_5: vea p.2, N. 16)
una velocidad de transferencia
(SATA3_7: vea p.2, N. 15)
de 6.0 Gb/s.
(SATA3_8: vea p.2, N. 14)
SATA3_3 SATA3_2 SATA3_1
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro de
SATA3 o el conectador de
SATA3 en esta placa base.
Cabecera de puerto de impresora Esta es una interfaz de puerto
(LPT1 de 25 terminales)
para cable de impresora que
AFD#
ERROR#
PINIT#
(vea p.2, N. 29)
GND
permite conectar cómodamente
SLIN#
dispositivos de impresión.
1
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
STB#
Español
USB_PWR
Cabezal USB 2.0 Además de cuatro puertos USB
P-6
P+6
GND
(9-pin USB5_6)
2.0 predeterminados en el
DUMMY
(vea p.2, N. 24)
panel de E/S, hay tres bases de
1
GND
conexiones USB 2.0 en esta
P+5
P-5
USB_PWR
placa base. Cada una de estas
bases de conexiones admite
dos puertos USB 2.0.
76
ASRock FM2A85X Extreme4-M Motherboard
(9-pin USB7_8)
USB_PWR
P-8
P+8
(vea p.2, N. 26)
GND
DUMMY
1
GND
P+7
P-7
USB_PWR
USB_PWR
P-10
(9-pin USB9_10)
P+10
GND
(vea p.2, N. 28)
DUMMY
1
GND
P+9
P-9
USB_PWR
Cabezal USB 3.0 Además de dos puertos 3.0
VbusVbus
Vbus
IntA_P4_SSRX-
(19-pin USB3_3_4)
predeterminados situados en el
IntA_P3_SSRX-
IntA_P4_SSRX+
IntA_P3_SSRX+
GND
(vea p.2, N. 10)
panel E/S, encontrará una
GND
IntA_P4_SSTX-
cabecera USB 3.0 en esta
IntA_P3_SSTX-
IntA_P4_SSTX+
IntA_P3_SSTX+
GND
placa base. Esta cabecera USB
GND
IntA_P4_D-
3.0 admiten dos puertos USB
IntA_P3_D-
IntA_P4_D+
IntA_P3_D+
DUMMY
3.0.
Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo
(5-pin IR1)
infrarrojos de transmisión y
(vea p.2, N. 31)
recepción wireless opcional.
Base de conexiones del módulo de Esta base de conexiones se
infrarrojos para el consumidor puede utilizar para conectar
(4-pin CIR1)
receptor remoto.
(vea p.2, N. 27)
GND
Conector de audio de Este es una interface para
P RESENCE#
M IC_RET
panel frontal cable de audio de panel frontal
OUT_RET
(9-pin HD_AUDIO1)
que permite conexión y control
Español
1
(vea p.2, N. 32)
conveniente de apparatos de
O UT2_L
J _SENSE
Audio.
O UT2_R
M IC2_R
M IC2_L
77
ASRock FM2A85X Extreme4-M Motherboard
1. El Audio de Alta Denición soporta la detección de conector, pero el
cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC’97.
E. Activación del micrófono frontal.
®
En sistemas operativos Windows
8 / 8 64-bit / 7 / 7 64-bit /
TM
TM
Vista
/ Vista
64-bit:
Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante “Recording
Volume” (Volumen de grabación).
Cabezal de panel de sistema Este cabezar acomoda varias
(9-pin PANEL1)
dunciones de panel frontal de
(vea p.2, N. 23)
sistema.
Conecte el interruptor de alimentación, el interruptor de restablecimiento
y el indicador de estado del sistema situados en el chasis con esta
cabecera en función de las siguientes asignaciones de contacto. Preste
atención a los contactos positivos y negativos antes de conectar los
cables.
PWRBTN (interruptor de alimentación):
Conecte el interruptor de encendido situado en el panel frontal del
Español
chasis. Puede congurar la forma de apagar su sistema mediante el
interruptor de alimentación.
RESTABLECER (interruptor de restablecimiento):
Conecte el interruptor de restablecimiento situado en el panel frontal del
chasis. Pulse el interruptor de restablecimiento para restablecer el
equipo si se bloquea y no se reinicia con normalidad.
78
ASRock FM2A85X Extreme4-M Motherboard
PLED (LED de alimentación del sistema):
Conecte el indicador de estado de alimentación situado en el panel
frontal del chasis. El LED se enciende cuando el sistema esté en
funcionamiento. El LED parpadea cuando el sistema se encuentre en
estado de suspensión S1. El LED se apaga cuando el sistema se
encuentre en estado de suspensión S3/S4 o se apaga (S5).
HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal
del chasis. El LED se enciende cuando el disco duro esté leyendo o
escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.
Cabezal del altavoz del chasis Conecte el altavoz del chasis a
(4-pin SPEAKER1)
su cabezal.
(vea p.2, N. 21)
Cabecera de indicador Conecte el indicador LED de
LED de encendido encendido del chasis a esta
(3-pin PLED1)
cabecera para conocer el
(vea p.2, N. 22)
estado de encendido del
sistema. El indicador LED se
encenderá si el sistema se
encuentra en funcionamiento.
El indicador LED parpadeará
en el estado S1. El indicador
LED se apagará en los estados
S3/S4 o S5 (apagado).
Español
79
ASRock FM2A85X Extreme4-M Motherboard
Conectores de ventilador de Por favor, conecte los cables
chasis / alimentación del ventilador a los conectores
CHA_FAN_SPEED
+12V
FAN_SPEED_CONTROL
(4-pin CHA_FAN1)
GND
de ventilador, haciendo coincidir
(vea p.2, N. 12)
el cable negro con la patilla de
masa.
(3-pin PWR_FAN1)
(vea p.2, N. 1)
FAN_S PEED_CONTROL
Conector del ventilador Conecte el cable del ventilador
CPU_FAN_SPEED
de la CPU de la CPU a este conector y
+ 12V
GND
(4-pin CPU_FAN1)
haga coincidir el cable negro
(vea p.2, N. 5)
con el conector de tierra.
1 2 3 4
Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)
de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá
funcionando correctamente incluso sin la función de control de velocidad de
ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el
conector del ventilador de procesador de esta placa base, conéctelo al contacto
1-3.
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
(3-pin CPU_FAN2)
GND
+ 12V
CPU_FAN_SPEED
(vea p.2, N. 6)
12
24
Cabezal de alimentación ATX Conecte la fuente de
(24-pin ATXPWR1)
alimentación ATX a su cabezal.
(vea p.2, N. 9)
1
13
Español
A pesar de que esta placa base incluye in conector
12
24
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
1
13
Instalación de una Fuente de Alimentación ATX de 20 Pins
80
ASRock FM2A85X Extreme4-M Motherboard
Cabezal de alimentación ATX 12V Conecte la fuente de
4 8
(4-pin ATX12V1)
alimentación ATX 12V a su
1 5
(vea p.2, N. 2)
cabezal.
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
4 8
Instalación de Fuente de Energía de 4-Pin ATX 12V
1 5
Cabezal del puerto COM Este cabezal del puerto COM
(9-pin COM1)
se utiliza para admitir un
(vea p.2, N. 30)
módulo de puerto COM.
Conector de detección de Esta placa base admite la
intrusión en el chasis función de control de
1
(2-pin CI1)
APERTURA DE CARCASA,
GND
Signal
(vea p.2, N. 35)
quepermite detectar si se
haretirado la cubierta del
chasis.Dicha función requiere
unchasis con diseño
especícopara la detección de
intrusiónen el chasis.
Español
81
ASRock FM2A85X Extreme4-M Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
