ASRock FM2A85X Extreme4-M: 1. 主機板簡介
1. 主機板簡介: ASRock FM2A85X Extreme4-M
1. 主機板簡介
謝謝你採用了華擎
FM2A85X Extreme4-M
主機板 , 本主機板由華擎嚴格製造 , 品質
可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟
安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。
由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另
行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最
新的顯示卡和 CPU 支援列表。
華擎網址：http://www.asrock.com
如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用
機種的規格訊息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎
FM2A85X Extreme4-M
主機板 (Micro ATX 規格 )
華擎
FM2A85X Extreme4-M
快速安裝指南
華擎
FM2A85X Extreme4-M
支援光碟
四條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
ASRock提醒您...
®
TM
TM
若要在Windows
8 / 8 64位元 / 7 / 7 64位元 / Vista
/ Vista
64位
元中發揮更好的效能，建議您將儲存裝置組態中的BIOS選項設為AHCI模
式。有關BIOS設定的詳細資訊，請參閱支援光碟中的「使用者手冊」。
繁體中文
155
ASRock FM2A85X Extreme4-M Motherboard
1.2 主機板規格
架構 - Micro ATX 規格
- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容 )
處理器 - FM2 插槽支援 100W 處理器
- 4 + 2 電源相位設計
- 支援 AMD Cool‘n’Quiet 冷靜技術
- UMI-Link GEN2
晶片組 - AMD A85X (Hudson-D4)
系統記憶體 - 支援雙通道 DDR3 記憶體技術
- 4 個 DDR3 DIMM 插槽
- 支援 DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/
1066/800 non-ECC、un-buffered 記憶體
- 最高支援 64GB 系統容量
®
- 支援 Intel
Extreme Memory Profile(XMP)1.3/1.2
- 支援 AMD Memory Profile(AMP)
擴充插槽 - 2 x PCI Express 2.0 x16 插槽 (PCIE1: x16 模式 ; PCIE2:
x4 模式 )
- 1 x PCI Express 2.0 x1 插槽
- 1 x PCI 插槽
TM
TM
- 支援 AMD Quad CrossFireX
, CrossFireX
和雙顯卡技術
內建顯示 - AMD Radeon HD 7000 顯示
- DirectX 11 顯示 , Pixel Shader 5.0 技術
- 最大共享記憶體 2GB
- 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI
- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz
- 支援 Dual-link DVI, 最高解析度達 2560x1600 @ 75Hz
- 支援 D-Sub, 最高解析度達 1920x1600 @ 60Hz
- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位元率音效 )
- 支援使用 HDMI 1.4a 播放藍光立體 3D 影像
TM
- 支援 AMD Steady Video
2.0：最新影像後處理能力，可為家
庭 / 線上影像提供自動降低手震的功能
- DVI 和 HDMI 接口支援 HDCP
繁體中文
- DVI 和 HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟
音效 - 7.1 聲道高清晰音效 , 支援內容保護功能
(Realtek ALC892 音效編解碼器 )
- 支援高級藍光音效
156
ASRock FM2A85X Extreme4-M Motherboard
網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網路喚醒（Wake-On-LAN）
- 支援網路線偵測功能
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 滑鼠 / 鍵盤接口
( 後背板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個光纖 SPDIF 輸出接口
- 4 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 2 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED
LED)
- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入
/ 前置喇叭 / 麥克風
SATA3 - 7 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1, RAID
5 和 RAID 10), NCQ, AHCI 和熱插拔
USB 3.0 - 2 x 後置 USB 3.0 接口，支援 USB 1.1/2.0/3.0 到 5Gb/s
- 1 x 前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接口 )，支援 USB
1.1/2.0/3.0 到 5Gb/s
接頭 - 7 x SATA3 6.0Gb/s 接頭
- 1 x 紅外線模組接頭
- 1 x 消費性紅外線模組插座
- 1 x 印表機接針
- 1 x 序列埠
- 1 x 電源指示燈接頭
- 1 x 機殼開啟警告功能接頭
- 1 x CPU 風扇接頭 (1 x 4 針 ,1 x 3 針 )
- 1 x 機箱風扇接頭 (4 針 )
- 1 x 電源風扇接頭 (3 針 )
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- 前置音效接頭
- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )
繁體中文
- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )
BIOS - 64Mb AMI BIOS
- AMI UEFI Legal BIOS ( 支援 GUI)
157
ASRock FM2A85X Extreme4-M Motherboard
- 支援即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支援喚醒功能
- 支援 jumperfree 免跳線模式
- DRAM、APU PCIE VDDP、CPU、CPU NB/GFX 電壓多功能調節
支援光碟 - 驅動程式、工具軟體、防毒軟體（試用版本 )、CyberLink
MediaEspresso 6.5 試用版、Google Chrome Browser 和
Toolbar
硬體監控 - CPU 溫度偵測
- 主機板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 機箱靜音風扇
- CPU/ 機箱風扇多速控制
- 機殼開啟偵測
- 電壓範圍：+12V, +5V, +3.3V, 核心電壓
®
®
TM
操作系統 - Microsoft
Windows
8/8 64 位元 /7/7 64 位元 /Vista
/
TM
Vista
64 位元
認證 - FCC, CE, WHQL
- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )
* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com
繁體中文
158
ASRock FM2A85X Extreme4-M Motherboard
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽放置在針腳上時 , 這個跳線就是“短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 25 項 )
默認設置
清除 CMOS
註：
CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設
定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳
線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除
CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS
清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者
預設設定檔、1394 GUID 及 MAC 位址才會清除。
如果您清除了 CMOS, 機殼開啟功能可能會被偵測到。請調整 BIOS 選
項”Clear Status”( 清除狀態 ) 清除之前機殼防盜偵測狀態的紀錄。
繁體中文
159
ASRock FM2A85X Extreme4-M Motherboard

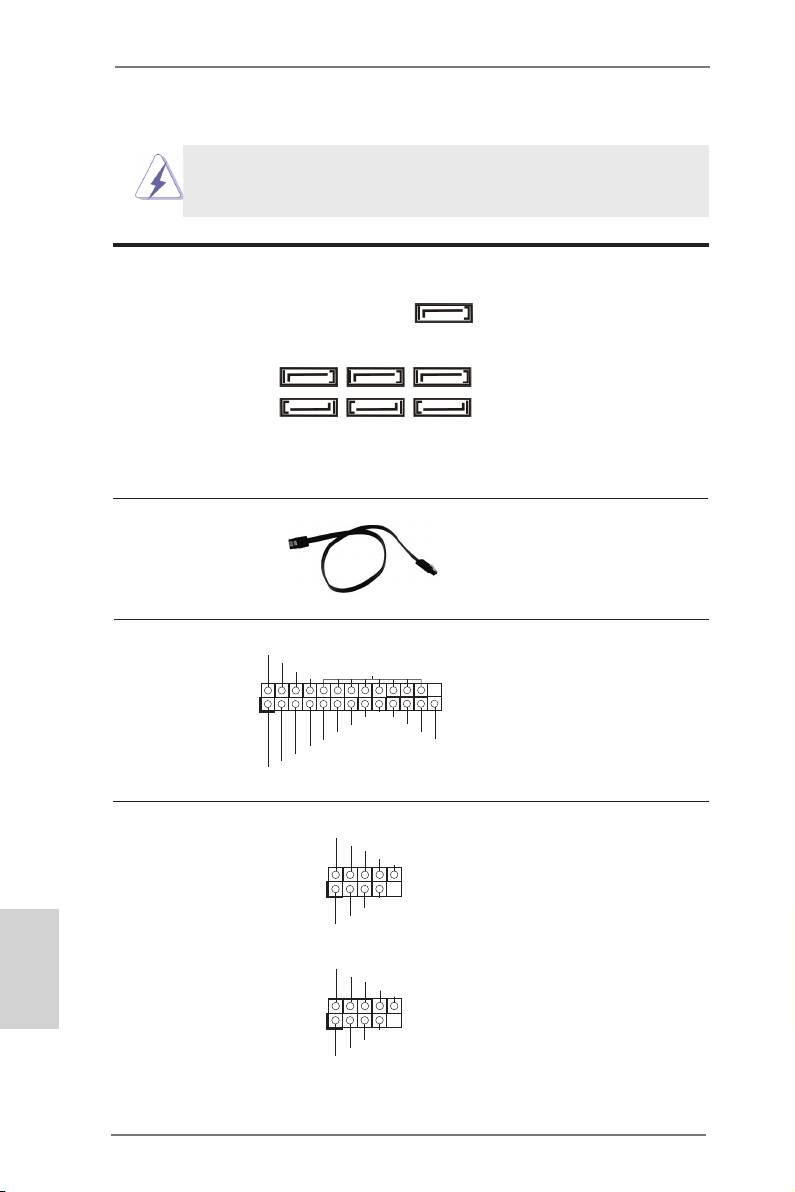

1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
Serial ATA2 接口 這裡有七組 Serial ATA3
SATA3_8
(SATA3_1: 見第 2 頁第 18 項 )
(SATA3) 接口支援 SATA 數據線
(SATA3_2: 見第 2 頁第 19 項 )
作為內部儲存設置。目前 SATA3
(SATA3_3: 見第 2 頁第 20 項 )
界面理論上可提供高達 6.0Gb/s
SATA3_7 SATA3_5 SATA3_4
(SATA3_4: 見第 2 頁第 17 項 )
的數據傳輸速率。
(SATA3_5: 見第 2 頁第 16 項 )
(SATA3_7: 見第 2 頁第 15 項 )
SATA3_3 SATA3_2 SATA3_1
(SATA3_8: 見第 2 頁第 14 項 )
Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線 接 SATA3 硬碟或者主機板上的
( 選配 )
SATA3 接口。
AFD#
印表機接針 這是一個連接印表機的接口，方
ERROR#
PINIT#
SLIN#
GND
(25 針 LPT1)
便您連接印表機設備。
( 見第 2 頁第 29 項 )
1
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
STB#
USB_PWR
USB 2.0 擴充接頭 除了位於 I/O 面板的四個 USB
P-6
P+6
GND
(9 針 USB5_6)
2.0 接口之外，這款主機板有三
DUMMY
( 見第 2 頁第 24 項 )
組 USB 2.0 接針。每組 USB 2.0
1
GND
接針可以支援兩個 USB 2.0 接口
P+5
P-5
繁體中文
USB_PWR
。
USB_PWR
P-8
(9 針 USB7_8)
P+8
GND
DUMMY
( 見第 2 頁第 26 項 )
1
GND
P+7
P-7
USB_PWR
160
ASRock FM2A85X Extreme4-M Motherboard
(9 針 USB9_10)
USB_PWR
P-10
P+10
( 見第 2 頁第 28 項 )
GND
DUMMY
1
GND
P+9
P-9
USB_PWR
USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB
VbusVbus
Vbus
IntA_P4_SSRX-
(19 針 USB3_3_4)
3.0 接口之外，這款主機板有一
IntA_P3_SSRX-
IntA_P4_SSRX+
( 見第 2 頁第 10 項 )
IntA_P3_SSRX+
GND
組 USB 3.0 接針。這組 USB 3.0
GND
IntA_P4_SSTX-
接針可以支援兩個 USB 3.0 接口
IntA_P3_SSTX-
IntA_P4_SSTX+
IntA_P3_SSTX+
GND
。
GND
IntA_P4_D-
IntA_P3_D-
IntA_P4_D+
IntA_P3_D+
DUMMY
紅外線模組接頭 這個接頭支援一個選配的模組 ,
(5 針 IR1)
可用來無線傳輸和接收紅外線。
( 見第 2 頁第 31 項 )
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 27 項 )
GND
前置音效接頭 可以方便連接音效設備。
P RESENCE#
M IC_RET
(9 針 HD_AUDIO1)
OUT_RET
( 見第 2 頁第 32 項 )
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack
Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊
和機箱手冊上的使用說明安裝您的系統。
繁體中文
2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
161
ASRock FM2A85X Extreme4-M Motherboard
D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC’97音效面板。
E. 開啟前置麥克風。
®
TM
TM
在 Windows
8 / 8 64 位元 / 7 / 7 64 位元 / Vista
/ Vista
64 位元作
業系統中 :
在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。
系統面板接頭 可接各種不同燈，電源開關及重
(9 針 PANEL1)
啟鍵等各種連線。
( 見第 2 頁第 23 項 )
請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示
燈到這個接頭。請先注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。
RESET( 重開開關 ):
連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下
重開開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待命模式
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指
示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開
關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接
到此接頭時 , 請確認連接線與針腳上的說明相對應。
繁體中文
機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
( 見第 2 頁第 21 項 )
162
ASRock FM2A85X Extreme4-M Motherboard
電源指示燈接頭 請將機箱電源指示燈連接到此接
(3 針 PLED1)
頭，以指示系統電源狀態。當系
( 見第 2 頁第 22 項 )
統正在運行時，LED 指示燈亮。
在 S1 模式下，LED 指示燈會不
停閃爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
CHA_FAN_SPEED
機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，
+12V
FAN_SPEED_CONTROL
GND
(4 針 CHA_FAN1)
並讓黑線與接地的針腳相接。
( 見第 2 頁第 12 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 1 項 )
FAN_S PEED_CONTROL
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
CPU_FAN_SPEED
(4 針 CPU_FAN1)
頭，並讓黑線與接地的針腳相接
+ 12V
GND
( 見第 2 頁第 5 項 )
。
1 2 3 4
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
GND
(3 針 CPU_FAN2)
+ 12V
CPU_FAN_SPEED
( 見第 2 頁第 6 項 )
ATX 電源接頭 請將 ATX 電源供應器連接到這個
12
24
(24 針 ATXPWR1)
接頭。
( 見第 2 頁第 9 項 )
繁體中文
1
13
163
ASRock FM2A85X Extreme4-M Motherboard
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
12
24
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
ATX 12V 電源接口 請將 ATX 12V 電源供應器連接到
4 8
(8 針 ATX12V1)
這個接頭。
1 5
( 見第 2 頁第 2 項 )
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
4 8
4-Pin ATX 12V 電源安裝說明
1 5
序列埠 這個序列埠 COM1 支援一個序列
(9 針 COM1)
埠的裝置。
( 見第 2 頁第 30 項 )
機殼開啟警告功能接頭 此主機板支援機殼開啟偵測功能
1
(2 針 CI1)
, 可偵測機殼蓋是否被移動。此
GND
Signal
( 見第 2 頁第 35 項 )
功能需機殼具備機殼開啟偵測設
計。
繁體中文
164
ASRock FM2A85X Extreme4-M Motherboard
