ASRock FM2A85X Extreme4-M: 1. 主板簡介

1.2 主板規格

架构 - Micro ATX 規格

- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容 )

處理器 - FM2 插槽支持 100W 處理器

- 4 + 2 電源相位設計

™

- 支持 AMD Cool

‘

n

’

Quiet

冷靜技術

- UMI-Link GEN2

芯片組 - AMD A85X (Hudson-D4)

系統內存 - 支持雙通道 DDR3 內存技術

- 配備 4 個 DDR3 DIMM 插槽

- 支持 DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/

1066/800 non-ECC、un-buffered 內存

- 最高支持 64GB 系統容量

®

- 支持 Intel

Extreme Memory Profile(XMP)1.3/1.2

- 支持 AMD Memory Profile(AMP)

擴展插槽 - 2 x PCI Express 2.0 x16 插槽 (PCIE1: x16 模式 ; PCIE3:

x4 模式 )

- 1 x PCI Express 2.0 x1

- 1 x PCI 插槽

TM

TM

- 支持 AMD 4 路 CrossFireX

、CrossFireX

和雙顯卡技術

板載顯卡 - AMD Radeon HD 7000 顯卡

- DirectX 11、Pixel Shader 5.0 技術

- 最大共享內存 2GB

- 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz

- 支持 Dual-link DVI, 最高分辨率達 2560x1600 @ 75Hz

- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位速音頻 )

- 支持藍光立体 3D 和 HDMI 1.4a

TM

- 支持 AMD Steady Video

2.0: 最新視頻后處理能力，可為家

庭 / 在線視頻提供自動降低抖動的功能

簡體中文

- 通過 DVI 和 HDMI 接口支持 HDCP

- 通過 DVI 和 HDMI 接口可播放 10800 線藍光光盤 (BD) /

HD-DVD 光盤

音效 - 7.1 聲道高保真音頻 , 支持內容保護功能

(Realtek ALC892 音頻編解碼器 )

- 支持優質藍光音效

144

ASRock FM2A85X Extreme4-M Motherboard

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网路喚醒（Wake-On-LAN）

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

Rear Panel I/O 界面

I/O - 1 個 PS/2 鼠標 / 鍵盤接口

( 后面板輸入 / - 1 個 D-Sub 接口

輸出接口 ) - 1 個 DVI-D 接口

- 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED)

- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入

/ 前置喇叭 / 麥克風

SATA3 - 7 x SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

RAID 5 和 RAID 10),NCQ,AHCI 和熱插拔

USB 3.0 - 2 x 后置 USB 3.0 接口，支持 USB 1.1/2.0/3.0 到 5Gb/s

- 1 x 前置 USB 3.0 接針 ( 支持 2 個 USB 3.0 接口 )，支持 USB

1.1/2.0/3.0 到 5Gb/s

連接頭 - 7 x SATA3 6.0Gb/s 連接頭

- 1 x 紅外線模塊接頭

- 1 x 消費類紅外線模塊接頭

- 1 x 打印機端口接針

- 1 x 串行接口

- 1 x 電源指示燈連接排針

- 1 x 機箱開啟警告功能接針

- 1 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )

- 1 x 機箱風扇接頭 (4 針 )

- 1 x 電源風扇接頭 (3 針 )

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音頻面板接頭

- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )

簡體中文

- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )

BIOS - 64Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

145

ASRock FM2A85X Extreme4-M Motherboard

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

- DRAM、APU PCIE VDDP、CPU 和 CPU NB/GFX 電壓多功能調節器

支持光盤 -

驅動程序、工具軟件、殺毒軟件（測試版本 )、CyberLink

MediaEspresso 6.5 試用版、Chrome 谷歌瀏覽器和工具欄

硬件監控器 - CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 机箱靜音風扇

- CPU/ 機箱風扇多速控制

- 機箱開啟偵測

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

操作系統 - Microsoft

Windows

8/8 64 位元 /7/7 64 位元 /Vista

/

TM

Vista

64 位元适用于此主板

認證 - FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

簡體中文

146

ASRock FM2A85X Extreme4-M Motherboard

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這個跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 25 項 )

默認設置

清除 CMOS

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即 清除 CMOS。如 果需 要在更新 BI O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

如果您清除了 CMO S , 機箱開啟功能可能會被偵測到。請調節 B I O S 選

項”Clear Status”( 清除狀態 ) 清除之前機箱防盜偵測狀態的紀錄。

簡體中文

147

ASRock FM2A85X Extreme4-M Motherboard

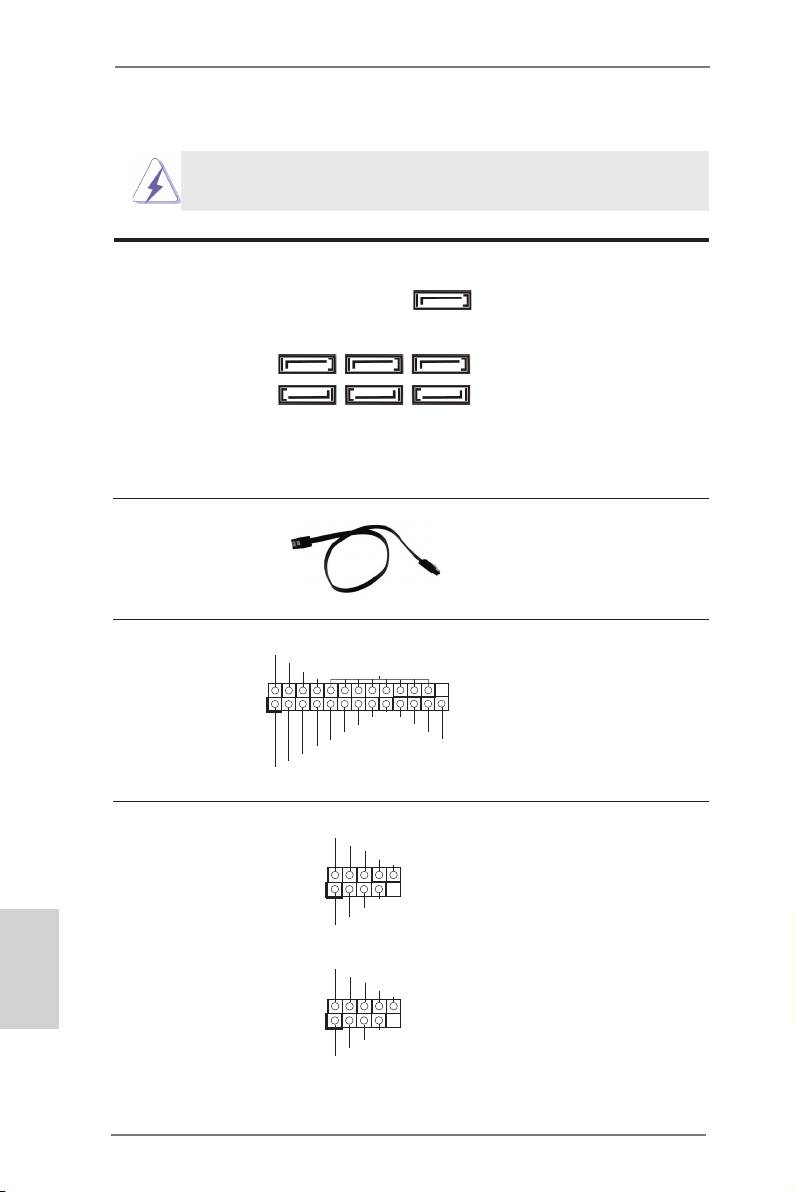

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA3 接口 這裡有七組 Serial ATA3

SATA3_8

(SATA3_1: 見第 2 頁第 18 項 )

(SATA3)接口支持Serial (SATA)

(SATA3_2: 見第 2 頁第 19 項 )

數據線作為內部儲存設置。目前

SATA3_7 SATA3_5 SATA3_4

(SATA3_3: 見第 2 頁第 20 項 )

SATA3 界面理論上可提供高達

(SATA3_4: 見第 2 頁第 17 項 )

6.0Gb/s 的數據傳輸速率。

(SATA3_5: 見第 2 頁第 16 項 )

(SATA3_7: 見第 2 頁第 15 項 )

SATA3_3 SATA3_2 SATA3_1

(SATA3_8: 見第 2 頁第 14 項 )

Serial ATA(SATA) SATA 數據線的任意一端均可連

數據線

( 選配 )

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

AFD#

打印機端口接針 這是一個連接打印機端口的

ERROR#

PINIT#

SLIN#

GND

(25 針 LPT1)

接口，方便您連接打印機設

( 見第 2 頁第 29 項 )

備。

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

USB_PWR

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認

P-6

P+6

GND

(9 針 USB_5_6)

USB 2.0 接口之外，這款主板有

DUMMY

( 見第 2 頁第 24 項 )

三組 USB 2.0 接針。這組USB 2.0

1

GND

接針可以支持兩個 USB 2.0 接

P+5

簡體中文

P-5

USB_PWR

口。

USB_PWR

P-8

P+8

GND

DUMMY

(9 針 USB_7_8)

1

( 見第 2 頁第 26 項 )

GND

P+7

P-7

USB_PWR

148

ASRock FM2A85X Extreme4-M Motherboard

USB_PWR

(9 針 USB_9_10)

P-10

P+10

( 見第 2 頁第 28 項 )

1

USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認

(19 針 USB3_3_4)

USB 3.0 接口之外，這款主板有

( 見第 2 頁第 10 項 )

一組 USB 3.0 接針。這組USB 3.0

接針可以支持兩個 USB 3.0 接

口。

紅外線模塊接頭 這個接頭支持一個選配的無線發

(5 針 IR1)

送和接受紅外線的模塊。

( 見第 2 頁第 31 項 )

消費類紅外線模塊接頭 此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 27 項 )

GND

前置音頻面板接頭 可以方便連接音頻設備。

P RESENCE#

M IC_RET

(9 針 HD_AUDIO1)

OUT_RET

( 見第 2 頁第 32 項 )

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

照下面的步驟將它安裝到前面板音頻接針 :

簡體中文

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

149

ASRock FM2A85X Extreme4-M Motherboard

GND

DUMMY

GND

P+9

P-9

VbusVbus

Vbus

IntA_P4_SSRX-

IntA_P3_SSRX-

IntA_P4_SSRX+

IntA_P3_SSRX+

GND

GND

IntA_P4_SSTX-

IntA_P3_SSTX-

IntA_P4_SSTX+

IntA_P3_SSTX+

GND

GND

IntA_P4_D-

IntA_P3_D-

IntA_P4_D+

IntA_P3_D+

DUMMY

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

E. 開啟前置麥克風。

®

TM

TM

在 Windows

8 / 8 64 位元 / 7 / 7 64 位元 / Vista

/ Vista

64 位元操

作系統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

系統面板接頭 這個接頭提供數個系統前面板功

(9 針 PANEL1)

能。

( 見第 2 頁第 23 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈

到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下

重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待機模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開

關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接

到此排針時 , 請確認連接線與針腳上的說明相對應。

簡體中文

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

( 見第 2 頁第 21 項 )

150

ASRock FM2A85X Extreme4-M Motherboard

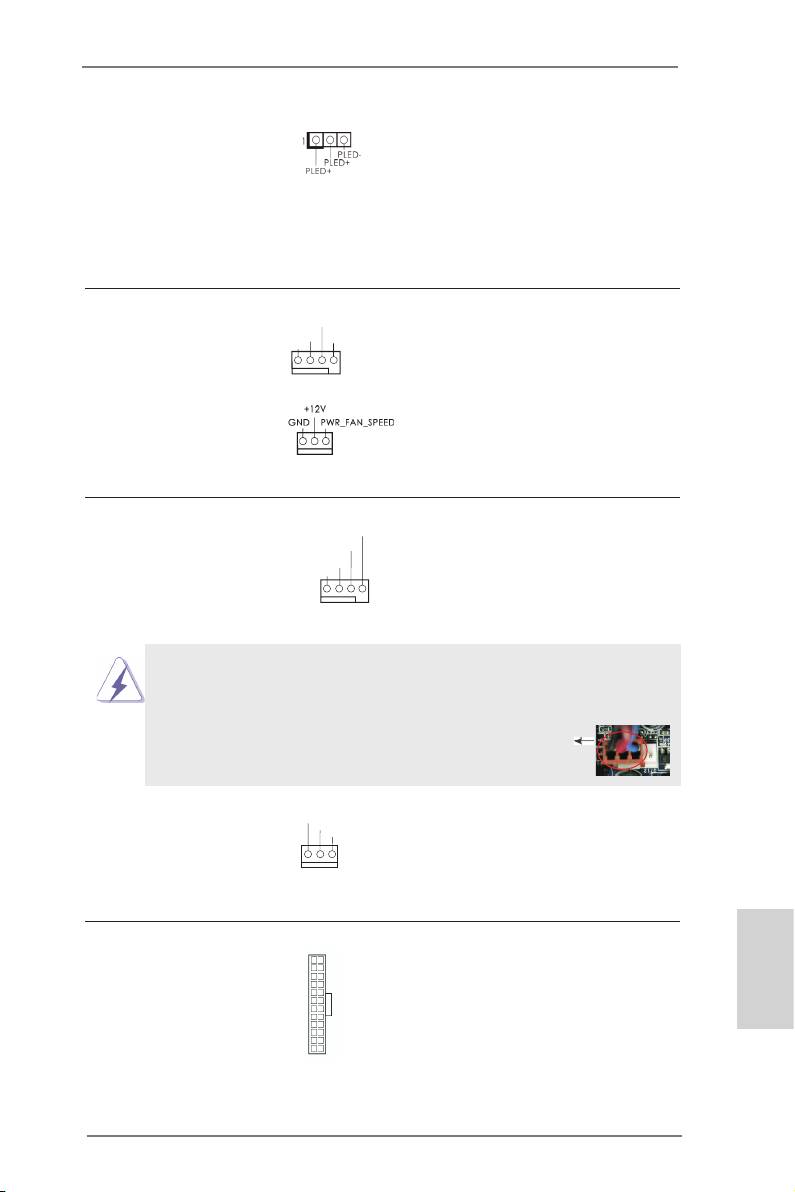

電源指示燈連接排針 請將機箱電源指示燈連接到這一

(3 針 PLED1)

排針，以指示系統電源狀態。當

( 見第 2 頁第 22 項 )

系統正在運行時，LED 指示燈亮。

在 S1 模式下，LED 指示燈會

不停閃爍。在 S3/S4 或 S5 模式

( 關機 ) 下，LED 指示燈會熄滅。

CHA_FAN_SPEED

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，

+12V

FAN_SPEED_CONTROL

GND

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 2 頁第 12 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 1 項 )

FAN_S PEED_CONTROL

CPU 風扇接頭 請將 CPU 風扇連接線接到這個接

CPU_FAN_SPEED

(4 針 CPU_FAN1)

頭，讓黑線與接地的針腳相接。

+ 12V

GND

( 見第 2 頁第 5 項 )

1 2 3 4

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

(3 針 CPU_FAN2)

GND

+ 12V

CPU_FAN_SPEED

( 見第 2 頁第 6 項 )

12

24

ATX 電源接頭 請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 9 項 )

簡體中文

1

13

151

ASRock FM2A85X Extreme4-M Motherboard

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

12

24

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

ATX 12V 接頭 請將一個 ATX 12V 電源供應器接

4 8

(8 針 ATX12V1)

到這個接頭。

1 5

( 見第 2 頁第 2 項 )

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

源接頭。

4 8

4-Pin ATX 12V 電源安裝說明

1 5

串行接口連接器 這個 COM1 端口支持一個串行接

(9 針 COM1)

口的外設。

( 見第 2 頁第 30 項 )

機箱開啟警告功能接針 本主板支持機箱開啟偵測功能 ,

(2 針 CI1)

1

可偵測機箱蓋是否被移動。此功

GND

( 見第 2 頁第 35 項 )

能需機箱具備機箱開啟偵測設計

Signal

。

簡體中文

152
