ASRock FM2A85X Extreme4-M: 1. Introdução

1.2 Especicações

Plataforma - Formato Micro ATX

- Design de condensadores banhados a ouro de alta qualidade

(Condensadores de polímeros condutores de alta qualidade

100% fabricados no Japão)

CPU - Suporte para processadores com Socket FM2 de 100W

- Alimentação de 4 + 2 fases

- Suporta a tecnologia Cool ‘n’ Quiet da AMD

- UMI-Link GEN2

Chipsets - AMD A85X (Hudson-D4)

Memória - Suporte à tecnologia de memória de duplo canal

- 4 x slots de DDR3 DIMM

- Suporta memória DDR3 2600+(OC)/2400(OC)/2133(OC)/1866

/1600/1333/1066/800, não ECC, sem tampão

- Capacidade máxima de memória do sistema: 64GB

®

- Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel

- Suporta Perl de Memória AMD (AMP)

Slots de - 2 x slots de PCI Express 2.0 x16

Expansão (PCIE1: modo x16; PCIE3: modo x4)

- 1 x slot de PCI Express 2.0 x1

- 1 x slot de PCI

TM

TM

- Suporta Quad CrossFireX

, CrossFireX

e Dual Graphics da

AMD

VGA integrado - Placa gráca AMD Radeon HD Série 7000

- DirectX 11, Pixel Shader 5.0

- Memória partilhada máxima 2GB

- Três opções de saída VGA: D-Sub, DVI-D e HDMI

- Suporta HDMI 1.4a Tecnologia com resolução máxima até

1920x1200 @ 60Hz

- Suporta Dual-link DVI com resolução máxima até 2560x1600

@ 75Hz

- Suporta D-Sub com resolução máxima até 1920x1600 @

Português

60Hz

- Suporta as funções Auto Lip Sync (Sincronização automática

do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e

HBR (áudio de taxa de bits elevada) com HDMI (é necessário

um monitor compatível com a norma HDMI)

- Suporta 3D Estereoscópico Blu-ray com HDMI 1.4a

TM

- Suporta AMD Steady Video

2.0: Nova capacidade de

pós-processamento de vídeo para redução automática de

96

ASRock FM2A85X Extreme4-M Motherboard

vibrações em vídeo local/online

- Suporta função HDCP com portas DVI e HDMI

- Suporta a norma Blu-ray de alta denição 1080p (BD) / e a

reprodução de DVDs de alta denição com portas DVI e

HDMI

Áudio - Áudio HD de 7.1 canais com protecção de conteúdo

(Realtek ALC892 Audio Codec)

- Suporte áudio Blu-ray superior

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Suporta Wake-On-LAN

- Suporta Detecção de cabo LAN

- Suporta Ethernet com Eciência Energética 802.3az

- Suporta PXE

Entrada/Saída I/O Panel

pelo painel - 1 x porta para teclado/mouse PS/2

- 1 x porta D-Sub

- 1 x porta DVI-D

- 1 x porta HDMI

- 1 x Porta de saída SPDIF óptica

- 4 x portas USB 2.0 padrão

- 1 x Conector eSATA3

- 2 x portas USB 3.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

VELOCIDADE)

- Ficha de áudio HD: Altifalante traseiro/Central/Baixos/Entrada

de linha/Altifalante frontal/Microfone

SATA3 - 7 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID

(RAID 0, RAID 1, RAID 5 e RAID 10), NCQ, AHCI e funções

Hot Plug

USB3.0 - 2 x Portas USB 3.0 traseiras, com suporte para USB 1.1/2.0/3.0

até 5Gb/s

- 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0), com

suporte para USB 1.1/2.0/3.0 até 5Gb/s

Conectores - 7 x conectores SATA3, suporte a taxa de transferência de

dados de até 6,0 Gb/s

- 1 x Conector do módulo de infravermelho

- 1 x Conector CIR

Português

- 1 x Conector de Porta de Impressão

- 1 x conector de porta COM

97

ASRock FM2A85X Extreme4-M Motherboard

- 1 x Conector para LED de alimentação

- 1 x Conector de intrusão no chassis

- 2 x Conector do ventilador da CPU (1 x 4 pinos, 1 x 3 pinos)

- 1 x Conector do ventilador da chassis (4 pinos)

- 1 x Conector do ventilador da energia (3 pinos)

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector Áudio do painel frontal

- 3 x cabezal USB 2.0 (suporta 6 portas USB 2.0)

- 1 x cabezal USB 3.0 (suporta 2 portas USB 3.0)

BIOS - 64Mb BIOS UEFI ocial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- DRAM, APU PCIE VDDP, CPU e CPU NB/GFX Voltage

Multi-adjustment

CD de suporte - Controladores, utilitários, software antivírus (Experimentacao

Versao), CyberLink MediaEspresso 6.5 versão de

demonstração, Navegador Google Chrome e Barra de

Ferramentas

Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU/chassis

- CPU/Chassis Fan Controle Multi-Velocidade

- Detecção de ABERTURA da CAIXA

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

®

®

TM

Sistema - Microsoft

Windows

8 / 8 de 64 bits / 7 / 7 de 64 bits / Vista

TM

Operacional

/ Vista

de 64 bits

Certicações - FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

EuP Ready”)

Português

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

98

ASRock FM2A85X Extreme4-M Motherboard

1.3 Conguração dos Jumpers

A ilustração mostra como os jumpers são

congurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper Conguração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2, No. 25)

Conguração-padrão Limpar o CMOS

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da conguração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da conguração do sistema. Para

limpar e recongurar os parámetros do sistema a conguração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste aop-

ção do BIOS “Clear Status” (Limpar estado) para limpar o registo anterior

de estado de intrusão no chassis.

Português

99

ASRock FM2A85X Extreme4-M Motherboard

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

Conectores ATA3 Serial Estes sete conectores Serial

(SATA3_1:

ATA (SATA3) suportam

SATA3_8

veja a folha 2, No. 18)

unidades de disco rígido SATA

(SATA3_2:

ou SATA3 como dispositivos de

SATA3_7 SATA3_5 SATA3_4

veja a folha 2, No. 19)

armazenamento internos. A

(SATA3_3:

atual interface SATA3 permite

veja a folha 2, No. 20)

uma taxa de transferência de

(SATA3_4:

dados de até 6.0 Gb/s.

SATA3_3 SATA3_2 SATA3_1

veja a folha 2, No. 17)

(SATA3_5: veja a folha 2, No. 16)

(SATA3_7: veja a folha 2, No. 15)

(SATA3_8: veja a folha 2, No. 18)

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA3 quanto o conector

SATA3 na placa mãe.

Porta de impressão Esta é a interface do cabo que

AFD#

ERROR#

(LPT1 de 25 pinos)

liga à porta de impressão e

PINIT#

SLIN#

GND

(veja a folha 2, No. 29)

permite a fácil ligação de

1

impressoras.

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

Português

100

ASRock FM2A85X Extreme4-M Motherboard

Cabezal USB 2.0 Além das quatro portas USB 2.0

USB_PWR

P-6

P+6

(USB5_6 de 9 pinos)

por defeito no painel de

GND

DUMMY

(veja a folha 2, No. 24)

entrada/saída, há três ligações

1

USB 2.0 nesta placa-mãe.

GND

P+5

P-5

Cada ligação USB 2.0 pode

USB_PWR

(USB7_8 de 9 pinos)

suportar dois portas USB 2.0.

USB_PWR

P-8

(veja a folha 2, No. 26)

P+8

GND

DUMMY

1

GND

P+7

P-7

USB_PWR

USB_PWR

(USB9_10 de 9 pinos)

P-10

P+10

GND

(veja a folha 2, No. 28)

DUMMY

1

GND

P+9

P-9

USB_PWR

Cabezal USB 3.0 Além das dois portas USB 3.0

VbusVbus

Vbus

IntA_P4_SSRX-

(USB3_3_4 de 19 pinos)

por defeito no painel de

IntA_P3_SSRX-

IntA_P4_SSRX+

IntA_P3_SSRX+

GND

(veja a folha 2, No. 10)

entrada/saída, há uns ligações

GND

IntA_P4_SSTX-

USB 3.0 nesta placa-mãe.

IntA_P3_SSTX-

IntA_P4_SSTX+

IntA_P3_SSTX+

GND

Cada ligação USB 3.0 pode

GND

IntA_P4_D-

suportar dois portas USB 3.0.

IntA_P3_D-

IntA_P4_D+

IntA_P3_D+

DUMMY

Conector do módulo Este conector suporta um

de infravermelho módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 31)

o, opcional.

Conector do módulo de Este conector pode ser utilizado

infravermelhos para ligar o receptor do controlo

(CIR1 de 4 pinos)

remoto.

(veja a folha 2, No. 27)

Conector Áudio do painel Esta é uma interface para o

GND

P RESENCE#

M IC_RET

frontal cabo de áudio no painel frontal,

OUT_RET

Português

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 32)

1

controle convenientes dos

O UT2_L

dispositivos de áudio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

101

ASRock FM2A85X Extreme4-M Motherboard

1. Áudio de elevada denição que suporta a sensibilidade da tomada,

mas o o do painel existente no chassis tem de suportar HDA para

funcionar correctamente. Siga s instruções que aparecem no manual

e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

do painel frontal, como a gura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal.

®

Para os Sistemas Operativos Windows

8 / 8 64-bit / 7 / 7 64-bit

TM

TM

/ Vista

/ Vista

64-bit:

Aceda ao separador “Microfone frontal” no painel de Controlo

Realtek. Ajuste o “Volume de gravação”.

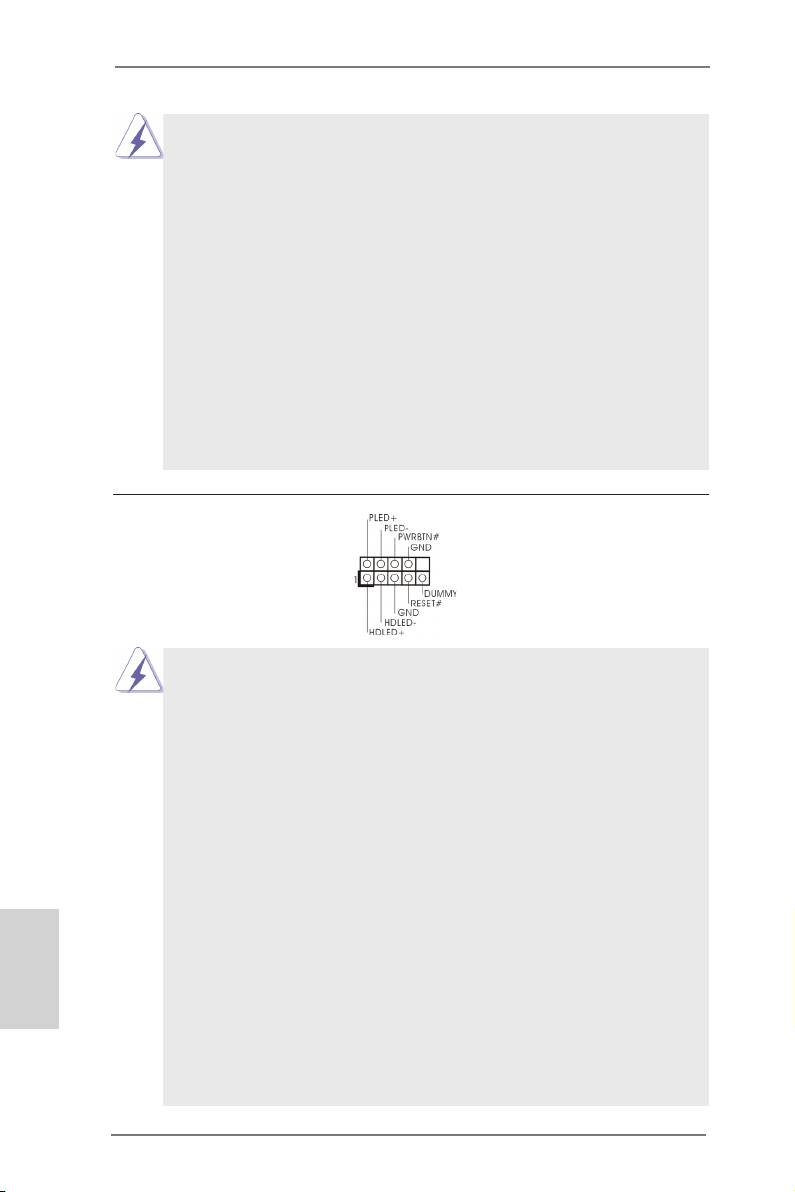

Conector do painel do sistema Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 23)

sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

Português

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED cará acesso quando o sistema estiver em funcionamento. O LED

cará intermitente quando o sistema estiver no estado de suspensão S1.

O LED cará desligado quando o sistema estiver nos estados de suspen-

são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.

102

ASRock FM2A85X Extreme4-M Motherboard

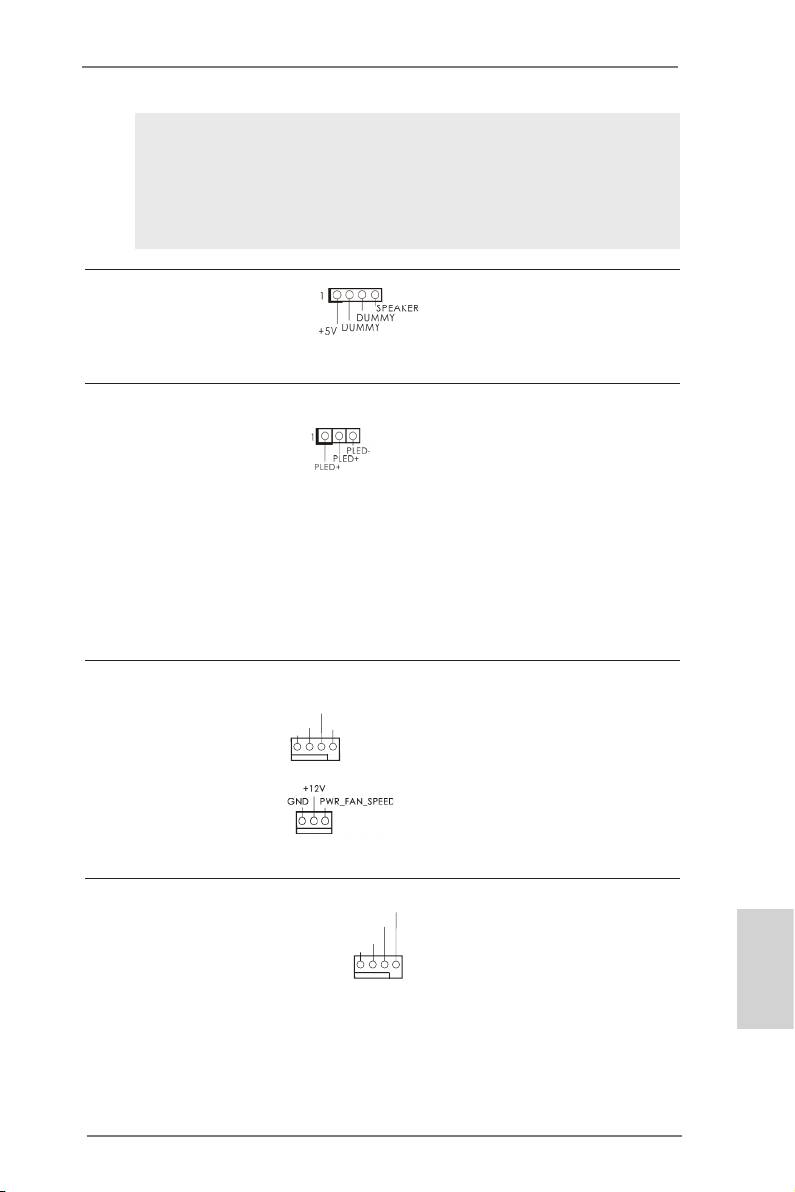

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certique-se que os os e os pinos têm

uma correspondência exacta.

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 21)

Conector do LED de alimentação Ligue o LED de alimentação do

(PLED1 de 3 pinos)

chassis a este conector para

(veja a folha 2, No. 22)

indicar o estado de alimentação

do sistema. O LED cará

acesso quando o sistema

estiver em funcionamento. O

LED ca intermitente no estado

S1. O LED ca desligado

nos estados S3/S4 ou no

estado S5 (desligado).

Conector do ventilador do chassis/energia Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o o

CHA_FAN_SPEED

(veja a folha 2, No. 12)

+12V

preto com o pino de aterramen

FAN_SPEED_CONTROL

GND

to.

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 1)

Conector do ventilador da Ligue o cabo do ventilador da

FAN_S PEED_CONTROL

CPU CPU, coincidindo o o preto

CPU_FAN_SPEED

+ 12V

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

GND

(veja a folha 2, No. 5)

1 2 3 4

Português

103

ASRock FM2A85X Extreme4-M Motherboard

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

placa-mãe, por favor, ligue-a aos pinos 1-3.

Pinos 1-3 ligados

Instalação de Ventoinha de 3 pinos

(CPU_FAN2 de 3 pinos)

GND

+ 12V

(veja a folha 2, No. 6)

CPU_FAN_SPEED

Conector de força do ATX Ligue a fonte de alimentação

12

24

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 9)

1

13

Embora esta placa-mãe providencie um conector de

12

24

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 20

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

1

13

Conector de força do ATX 12V Ligue a fonte de alimentação

4 8

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 2)

1 5

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma

fonte de energia tradicional de 4 pinos. Para usar a fonte de

alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com

Português

o Pino 1 e o Pino 5.

4 8

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

1 5

104

ASRock FM2A85X Extreme4-M Motherboard

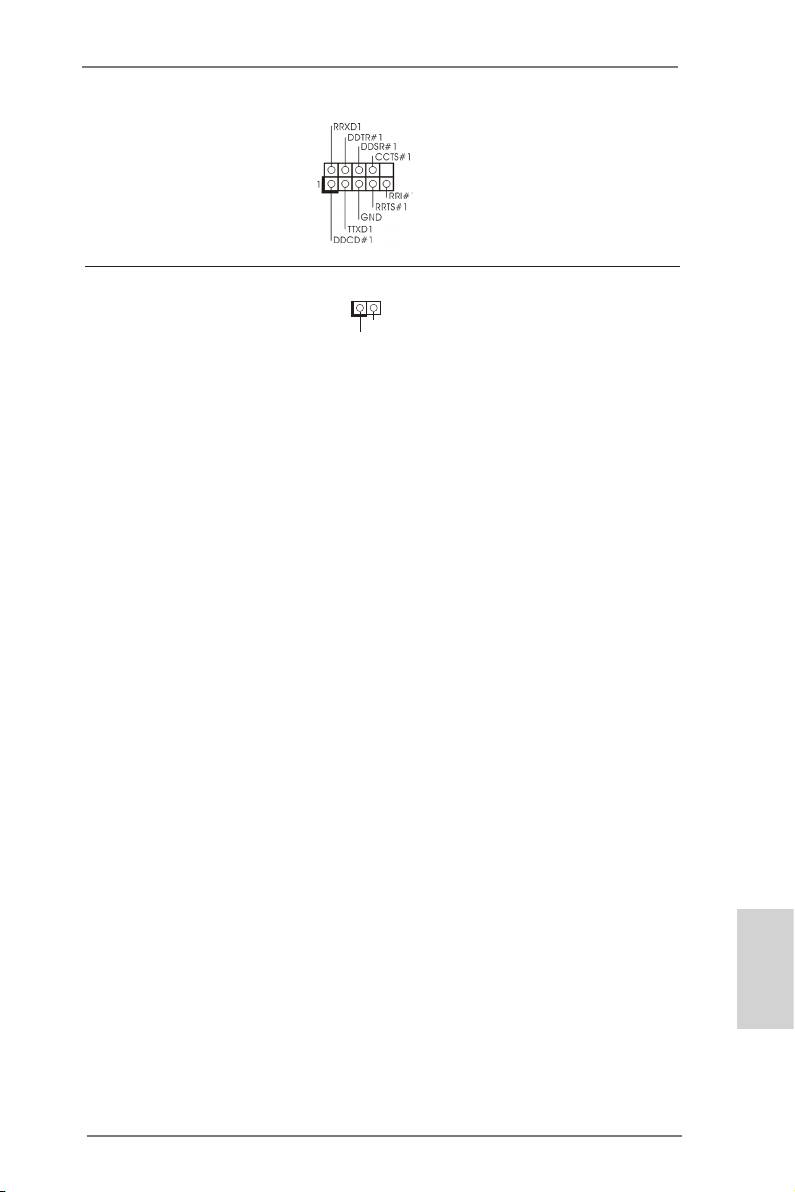

Conector de porta de série Este conector COM1 suporta

(COM1 de 9 pinos)

um módulo de porta de série.

(veja a folha 2, No. 30)

Conector de intrusão no chassis Esta placa principal suporta a

(CI1 de 2 pinos)

função de detecção de

1

GND

(veja a folha 2, No. 35)

ABERTURA da CAIXA

Signal

quedetecta se a tampa do

chassisfoi removida. Esta

funçãorequer um chassis com

designde detecção de intrusão.

Português

105

ASRock FM2A85X Extreme4-M Motherboard
