ASRock FM2A75M-DGS: 1. Introduzione

Pannello I/O Panel

posteriore - 1 x porta PS/2 per mouse/tastiera

I/O - 1 x Porta D-Sub

- 1 x Porta DVI-D

- 4 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

LED velocità)

- Connettore HD Audio: ingresso linea / cassa frontale /

microfono

SATA3 - 6 x connettori SATA3 6,0 Gb/s, supporto di RAID (RAID 0,

RAID 1 e RAID 10) e delle funzioni NCQ, AHCI e “Hot Plug”

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller,

supporto di USB 1.1/2.0/3.0 no a 5Gb/s

- 1 x header USB 3.0 frontale (supporta 4 porte USB 3.0)

amministrato dal controller, supporto di USB 1.1/2.0/3.0 no a

5Gb/s

Connettori - 6 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x Collettore porta stampante

- 1 x collettore porta COM

- 1 x Connettore CPU ventola (4-pin)

- 1 x Connettore Chassis ventola (4-pin)

- 1 x Connettore Alimentazione ventola (3-pin)

- 24-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)

BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

Italiano

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio DRAM, VDDP, VDDR, SB

CD di - Driver, utilità, software antivirus (Versione dimostrativa),

supporto CyberLink MediaEspresso 6.5 Trial

Monitoraggio - Sensore per la temperatura del processore

Hardware - Sensore temperatura scheda madre

48

ASRock FM2A75M-DGS Motherboard

- Indicatore di velocita per la ventola del CPU/chassis/

Alimentazione

- Ventola CPU/chassis silenziosa

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

Compatibi- - Microsoft

Windows

7 / 7 64 bit / Vista

/ Vista

64 bit

lità SO

Certicazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predis

posta per il sistema ErP/EuP)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

Italiano

49

ASRock FM2A75M-DGS Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 30)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Italiano

50

ASRock FM2A75M-DGS Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

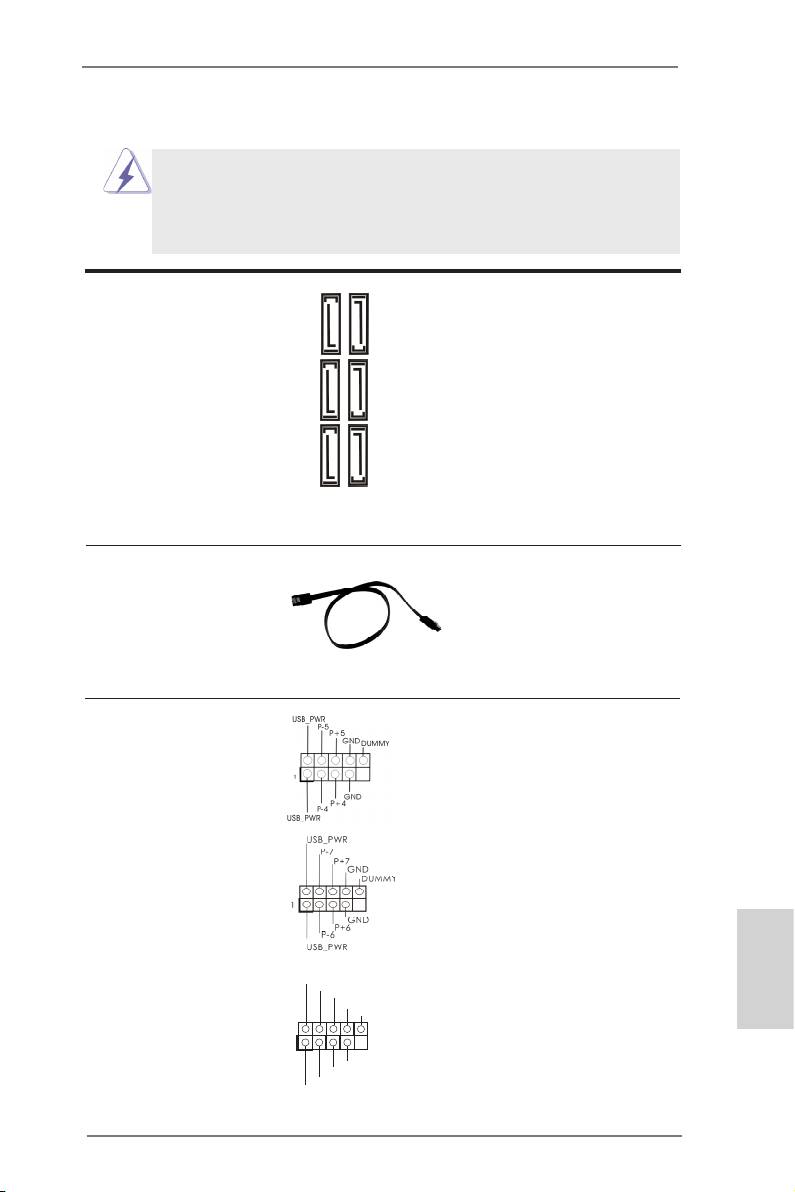

Connettori Serial ATA3 Questi sei connettori Serial

(SATA_1: vedi p.2 Nr. 7)

ATA3 (SATA3) supportano cavi

(SATA_2: vedi p.2 Nr. 8)

dati SATA per dispositivi di

(SATA_3: vedi p.2 Nr. 9)

immagazzinamento interni.

(SATA_4: vedi p.2 Nr. 10)

ATA3 (SATA3) supportano cavi

(SATA_5: vedi p.2 Nr. 12)

SATA per dispositivi di memoria

(SATA_6: vedi p.2 Nr. 11)

interni. L’interfaccia SATA3

attuale permette velocità di

SATA_5 SATA_3 SATA_1

SATA_6 SATA_4 SATA_2

trasferimento dati no a

6.0 Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA3

o al connettore di SATA3 su

questa cartolina base.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB4_5)

predenite nel pannello I/O, la

(vedi p.2 Nr. 20)

scheda madre dispone di

tre intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB6_7)

(vedi p.2 Nr. 22)

U SB_PWR

(9-pin USB8_9)

P-9

P +9

(vedi p.2 Nr. 21)

Italiano

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

51

ASRock FM2A75M-DGS Motherboard

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2 Nr. 27)

per la trasmissione e la

ricezione senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 23)

ricevitore remoto.

Connettore audio sul È un’interfaccia per il cavo del

GND

P RESENCE#

M IC_RET

pannello frontale pannello audio. Che consente

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 25)

dei dispositivi audio.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

Italiano

52

ASRock FM2A75M-DGS Motherboard

Collettore USB 3.0 Oltre alle due porte USB 3.0

(19-pin USB3_2_3)

standard del pannello I/O,

(vedi p.2 Nr. 19)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Denition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 17)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Italiano

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 14)

53

ASRock FM2A75M-DGS Motherboard

Collettore porta stampante Questa è un’interfaccia per il

AFD#

(LPT1 25 pin)

cavo porta stampante che

ERROR#

PINIT#

(vedi p.2 No. 18)

SLIN#

GND

consente di collegare, con

comodità, dispositivi di stampa.

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

GND

+12V

(vedi p.2 Nr. 16)

facendo combaciare il cavo

CHA_FAN_SPEED

FAN_SPEED_CONTROL

nero col pin di terra.

(3-pin PWR_FAN1)

(vedi p.2 Nr. 31)

Connettore ventolina CPU Collegare il cavo della ventolina

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

CPU a questo connettore e far

+ 12V

GND

(vedi p.2 Nr. 4)

combaciare il lo nero al pin

terra.

1 2 3 4

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

12

24

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 6)

connettore.

Italiano

1

13

Con questa scheda madre, c’è in dotazione un

12

24

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

1

13

54

ASRock FM2A75M-DGS Motherboard

Connettore ATX 12 V Collegare un alimentatore ATX

(4-pin ATX12V1)

12 V a questo connettore.

(vedi p.2 Nr. 1)

Collettore porta COM Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2 Nr. 24)

modulo porta COM.

Italiano

55
