ASRock FM2A75M-DGS: 1. Giriş

1.2 Özellikler

Platform - Micro ATX Form Faktörü: 8,9-inç x 7,6-inç, 22,6 cm x 19,3 cm



- CPU gücü için Katı Kapasitör

CPU - Yuva Tipi FM2 100W İşlemcileri destekler

TM

- AMD’nin Cool ‘n’ Quiet

Teknolojisini Destekler

- UMI-Bağlantısı GEN2

Yonga seti - AMD A75 FCH (Hudson-D3)

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi

- 2 x DDR3 DIMM yuva

- DDR3 2400+(OC)/2133(OC)/1866/1600/1333/1066/800 ECC

olmayan, ara belleksiz bellek

- Sistem belleğinin maks. kapasitesi: 32 GB

®

- Intel

Extreme Bellek Prolini (XMP)1.3/1.2 destekler

- AMD Bellek Prolini (AMP) destekler

Genişletme - 1 x PCI Express 2.0 x16 yuva (PCIE1: x16 modu)

Yuvası - 1 x PCI Express 2.0 x1 yuva

- 1 x PCI yuva

- AMD Dual Graphics’i destekler

Grakler - AMD Radeon HD 7000 grak

- DirectX 11, Pixel Shader 5.0

- Maks. paylaюэlan bellek 2GB

- Çift VGA Çıkış: desteği DVI ve bağımsız görüntü

denetleyiciler tarafından D-Sub bağlantı noktaları

- 75Hz’de 2560x1600’e kadar maks. зцzьnьrlьkle Dual-link

DVI’yэ destekler

- 60Hz’de 1920x1600’ya kadar maks. зцzьnьrlьkle D-Sub’э

destekler

TM

- AMD Steady Video

’yu destekler: Ev/çevrimiçi videoda

otomatik titreşim azaltma için yeni video işleme sonrası özelliği

- DVI portlarэyla HDCP iюlevini destekler

- DVI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD

oynatэmэnэ destekler

Ses - (Realtek ALC662 Ses Codec’i) 5,1 Kanal HD Ses

Türkçe

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Realtek RTL8111E

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- PXE’yi destekler

80

ASRock FM2A75M-DGS Motherboard

Arka Panel G/З Paneli

G/З - 1 x PS/2 Fare/Klavye Portu

- 1 x D-Sub Portu

- 1 x DVI-D Portu

- 4 x Kullanıma Hazır USB 2.0 Portu

- 2 x Kullanıma Hazır USB 3.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Hat Girişi/Ön Hoparlör/Mikrofon

SATA3 - 6 x SATA3 6,0Gb/sn konektör, donanım RAID (RAID 0,

RAID 1 ve RAID 10), NCQ, AHCI ve “Sistem Aзэkken Bileюen

Takma” işlevlerini

USB 3.0 - 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye kadar USB

1.1/2.0/3.0

- 1 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını

destekler), 5Gb/s’ye kadar USB 1.1/2.0/3.0

Konektör - 6 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x Yazdэrma Portu юi

- 1 x COM portu şi

- 1 x Conector do ventilador da CPU (4 pinos)

- 1 x Conector do ventilador da chassis (4 pinos)

- 1 x Conector do ventilador da energia (3 pinos)

- 24 pin ATX güç konektörü

- 4 pin 12V güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

BIOS Özelliği - 64 Mb AMI BIOS

- GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- AMBIOS 2.3.1 Desteği

- DRAM, VDDP, VDDR, SB Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Türkçe

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

81

ASRock FM2A75M-DGS Motherboard

- CPU/Kasa/Güç Fan Takometresi

- CPU/Kasa Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

Türkçe

82

ASRock FM2A75M-DGS Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 30)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

83

ASRock FM2A75M-DGS Motherboard

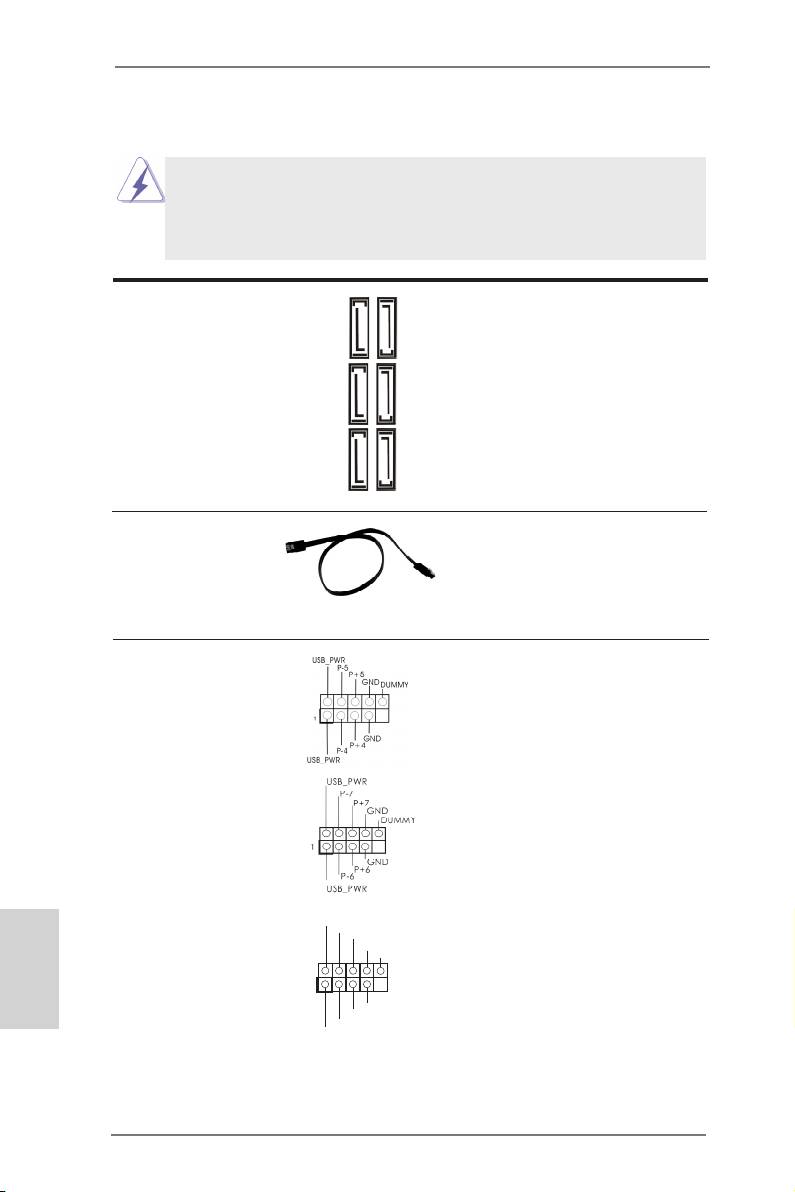

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA3 Konektörler Bu altı Seri ATA3 (SATA3)

(SATA_1: bkz. s.2, No. 7)

konektör, dahili depolama

(SATA_2: bkz. s.2, No. 8)

cihazları için SATA veri

(SATA_3: bkz. s.2, No. 9)

kablolarını destekler. Geçerli

(SATA_4: bkz. s.2, No. 10)

SATA3 arayüzü 6,0 Gb/sn veri

(SATA_5: bkz. s.2, No. 12)

aktarım hızına izin verir.

(SATA_6: bkz. s.2, No. 11)

SATA_5 SATA_3 SATA_1

SATA_6 SATA_4 SATA_2

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA3 sabit diskine veya

(İsteğe bağlı)

anakarttaki SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

(9-pinli USB4_5)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 20)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB6_7)

(bkz. s.2 No. 22)

U SB_PWR

Türkçe

(9-pinli USB8_9)

P-9

P +9

(bkz. s.2 No. 21)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

84

ASRock FM2A75M-DGS Motherboard

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 27)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 23)

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_SES1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 25)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

Türkçe

85

ASRock FM2A75M-DGS Motherboard

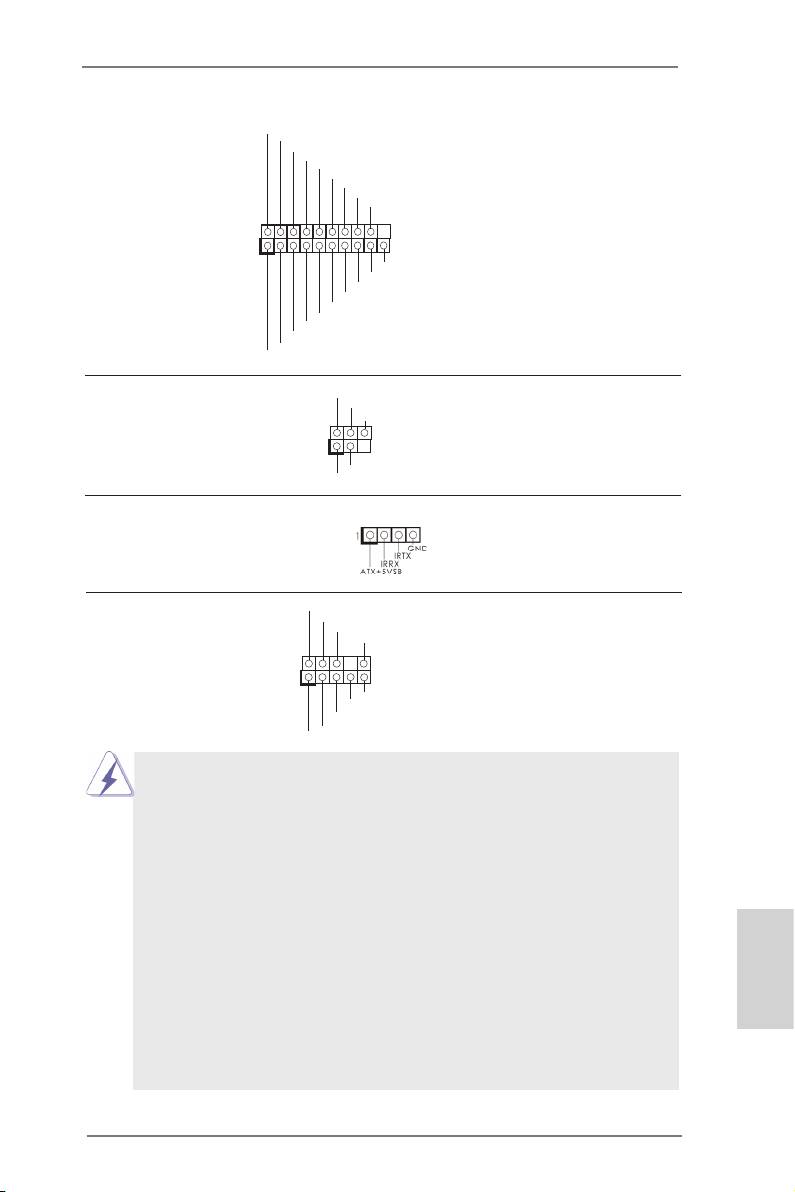

USB 3.0 Fişleri I/O panelinde bulunan iki adet

(19-pinli USB3_2_3)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 19)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 17)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 14)

Türkçe

Yazdırma Portu Fişi Bu, yazdırma portu kablosu için

AFD#

ERROR#

PINIT#

(25-pinli LPT1)

yazıcı cihazlarının uygun

SLIN#

GND

(bkz. s.2 No. 18)

bağlanmasını sağlayan bir

1

SPD7

arayüzdür.

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

86

ASRock FM2A75M-DGS Motherboard

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

GND

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

+12V

CHA_FAN_SPEED

(bkz. s.2 No. 16)

ve siyah kabloyu toprak pinine

FAN_SPEED_CONTROL

bağlayın.

(3-pinli PWR_FAN1)

(bkz. s.2 No. 31)

CPU Fan Konektörü Lütfen fan kablolarını CPU

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

+ 12V

(bkz. s.2 No. 4)

GND

ve siyah kabloyu toprak pinine

bağlayın.

1 2 3 4

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

12

24

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 6)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

(4-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 1)

bağlayın.

Türkçe

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 24)

87
