1. Introduction

Merci pour votre achat d’une carte mère ASRock FM2A75M-DGS, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A75M-DGS

(Facteur de forme Micro ATX: 8.9 pouces x 7.6 pouces, 22.6 cm x 19.3 cm)

Guide d’installation rapide ASRock FM2A75M-DGS

CD de soutien ASRock FM2A75M-DGS

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

35

ASRock FM2A75M-DGS Motherboard

1.2 Spécications

Format - Facteur de forme Micro ATX:

8.9 pouces x 7.6 pouces, 22.6 cm x 19.3 cm

- Condensateur résistant pour alimentation de processeur

CPU - Support des unités centrales Socket FM2 100W

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- UMI-Link GEN2

Chipsets - AMD A75 FCH (Hudson-D3)

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 2 x slots DIMM DDR3

- Supporter DDR3 2400+(OC)/2133(OC)/1866/1600/1333/

1066/800 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 32GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

- Prend en charge le prol de mémoire AMD (AMP)

Slot d’extension - 1 x slot PCI Express 2.0 x16 (PCIE1 à mode x16)

- 1 x slot PCI Express 2.0 x1

- 1 x slot PCI

- Support de AMD Dual Graphics

VGA sur carte - Graphiques à l’AMD Radeon HD 7000

- DirectX 11, nuanceur de pixels 5.0

- mémoire partagée max 2GB

- Output de VGA Duel: supporter DVI et D-Sub ports par

les controleurs de display independents

- Prend en charge le Dual-link DVI avec une résolution

maximale jusqu’à 2560x1600 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 1920x1600 @ 60Hz

TM

- Supporte AMD Steady Video

: Nouvelle fonctionnalité de

traitement post-vidéo pour réduction automatique des

Français

tremblements dans les clips vidéo en ligne/maison

- Prise en charge de la fonction HDCP avec ports DVI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI

Audio - 5,1 CH HD Audio (Realtek ALC662 Audio Codec)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

36

ASRock FM2A75M-DGS Motherboard

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port souris/clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 4 x ports USB 2.0 par défaut

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Entrée Ligne / Haut-parleur frontal /

Microphone

SATA3 - 6 x connecteurs 6,0 Gb/s SATA3, prise en charge des

fonctions RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et

« Connexion à chaud »

USB 3.0 - 2 x ports USB3.0 à l’arrière, prennent en charge USB

1.1/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0), prend en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 6 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x embase de port d’impression

- 1 x En-tête de port COM

- 1 x Connecteur pour ventilateur de CPU (br. 4)

- 1 x Connecteur pour ventilateur de Châssis (br. 4)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

Français

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

37

ASRock FM2A75M-DGS Motherboard

- Support SMBIOS 2.3.1

- DRAM, VDDP, VDDR, SB Tension Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux pour unité CPU/Châssis

- Commande de ventilateur CPU/Châssis à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

38

ASRock FM2A75M-DGS Motherboard

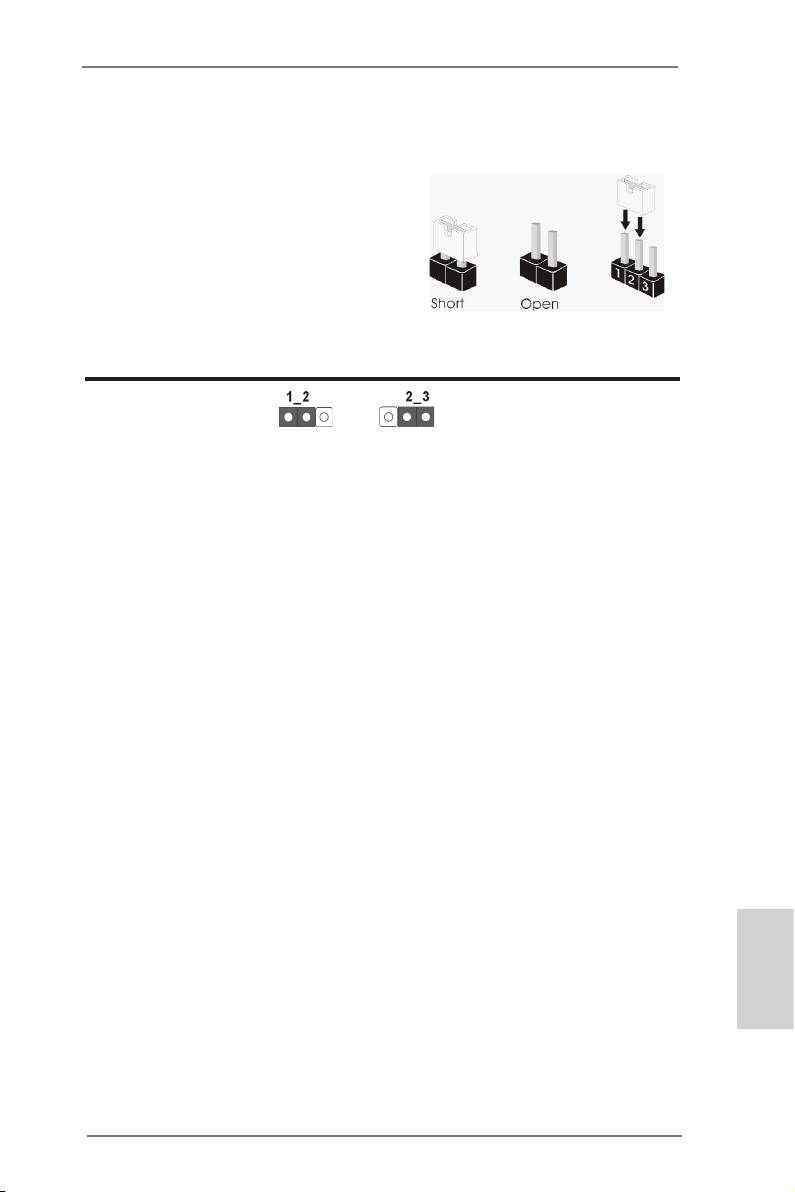

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 30)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Français

39

ASRock FM2A75M-DGS Motherboard

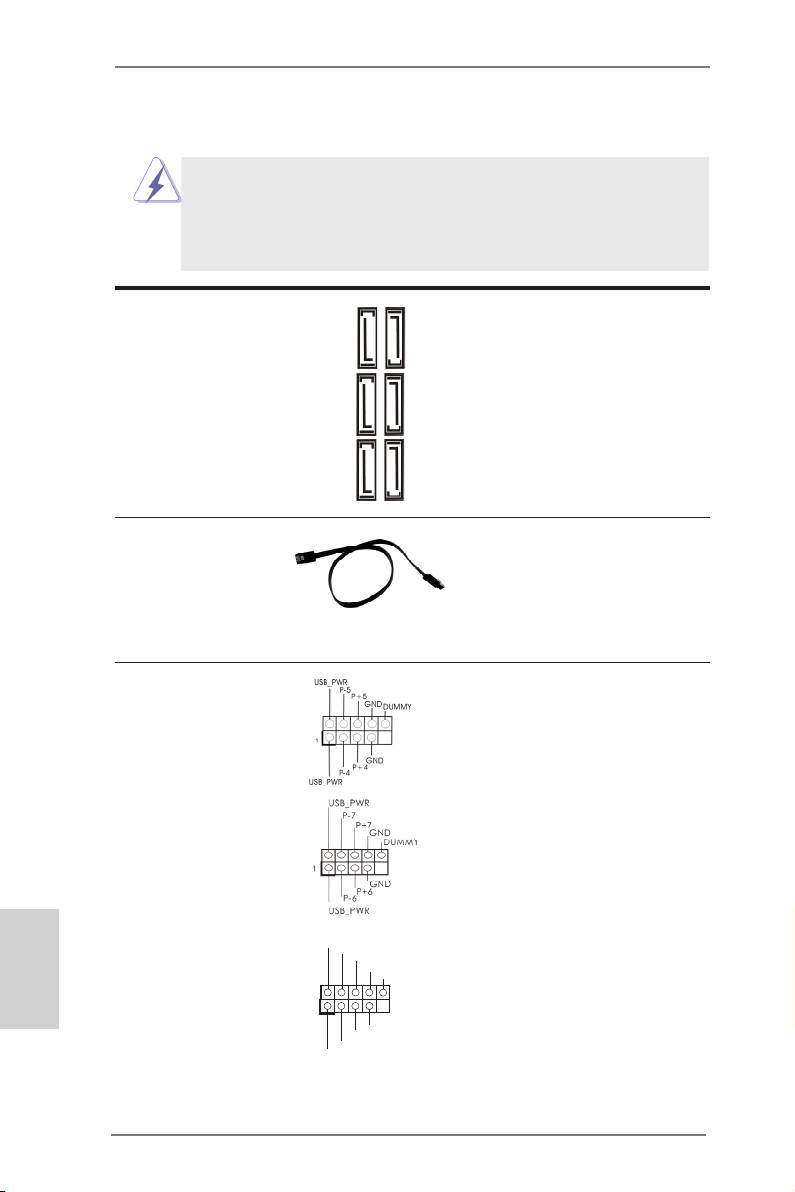

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

versibles!

Connecteurs Série ATA3 Ces six connecteurs Série

(SATA_1: voir p.2 No. 7)

ATA3 (SATA3) prennent en

(SATA_2: voir p.2 No. 8)

charge les câbles SATA pour

(SATA_3 voir p.2 No. 9)

les périphériques de stockage

(SATA_4 voir p.2 No. 10)

internes. L’interface SATA3

(SATA_5 voir p.2 No. 12)

actuelle permet des taux

(SATA_6 voir p.2 No. 11)

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA_5 SATA_3 SATA_1

SATA_6 SATA_4 SATA_2

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des quatre ports USB

(USB4_5 br.9)

2.0 par défaut sur le panneau

(voir p.2 No. 20)

E/S, il y a trois embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

(USB6_7 br.9)

prendre en charge 2 ports USB

(voir p.2 No. 22)

2.0.

Français

(USB8_9 br.9)

U SB_PWR

P-9

(voir p.2 No. 21)

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

40

ASRock FM2A75M-DGS Motherboard

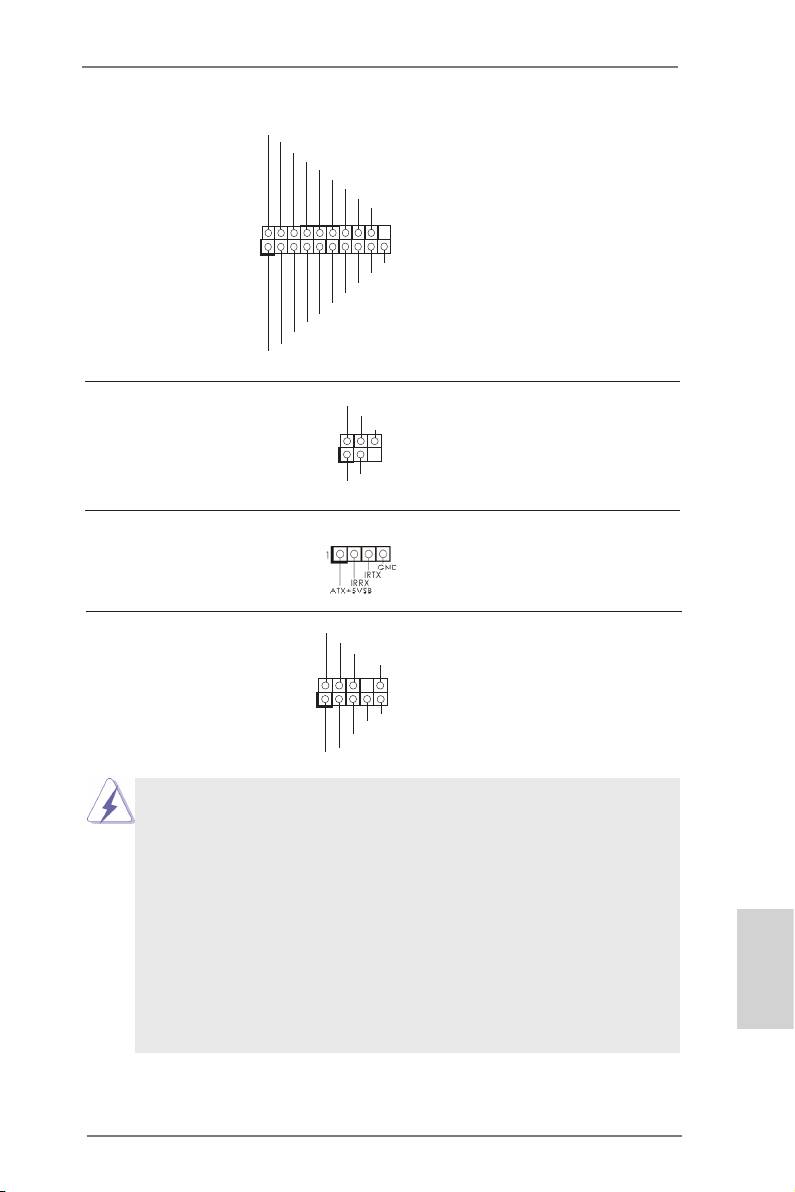

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 27)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur

(voir p.2 No. 23)

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2 No. 25)

qui permet le branchement et

le contrôle commodes de

périphériques audio.

Français

41

ASRock FM2A75M-DGS Motherboard

IRTX

+5VSB

DUMMY

1

GND

IRRX

En-tête USB 3.0 En plus des deux ports USB

(USB3_2_3 br. 19)

3.0 par défaut sur le panneau

(voir p.2 No. 19)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

1

Vbus

IntA_P1_SSRX-

IntA_P1_SSRX+

GND

IntA_P1_SSTX-

IntA_P1_SSTX+

GND

IntA_P1_D-

IntA_P1_D+

ID

®

TM

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/ Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 17)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

Français

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

42

ASRock FM2A75M-DGS Motherboard

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

cet en-tête.

(voir p.2 No. 14)

Embase de port d’impression AIl s’agit d’une interface pour le

AFD#

(LPT1 25 broches)

câble du port d’impression, qui

ERROR#

PINIT#

SLIN#

GND

(voir p.2 No. 18)

permet le raccordement

pratique de périphériques

1

SPD7

SPD6

ACK#

d’impression.

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br. 4)

GND

ventilateur aux connecteurs pour

+12V

(voir p.2 No. 16)

CHA_FAN_SPEED

ventilateur et faites correspondre

FAN_SPEED_CONTROL

le l noir à la broche de terre.

(PWR_FAN1 br. 3)

(voir p.2 No. 31)

Connecteur du ventilateur Veuillez connecter le câble de

FAN_S PEED_CONTROL

CPU_FAN_SPEED

de l’UC ventilateur d’UC sur ce

+ 12V

(CPU_FAN1 br. 4)

connecteur et brancher le l

GND

(voir p.2 No. 4)

noir sur la broche de terre.

1 2 3 4

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX Veuillez connecter l’unité

12

24

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

Français

(voir p.2 No. 6)

tête.

1

13

43

ASRock FM2A75M-DGS Motherboard

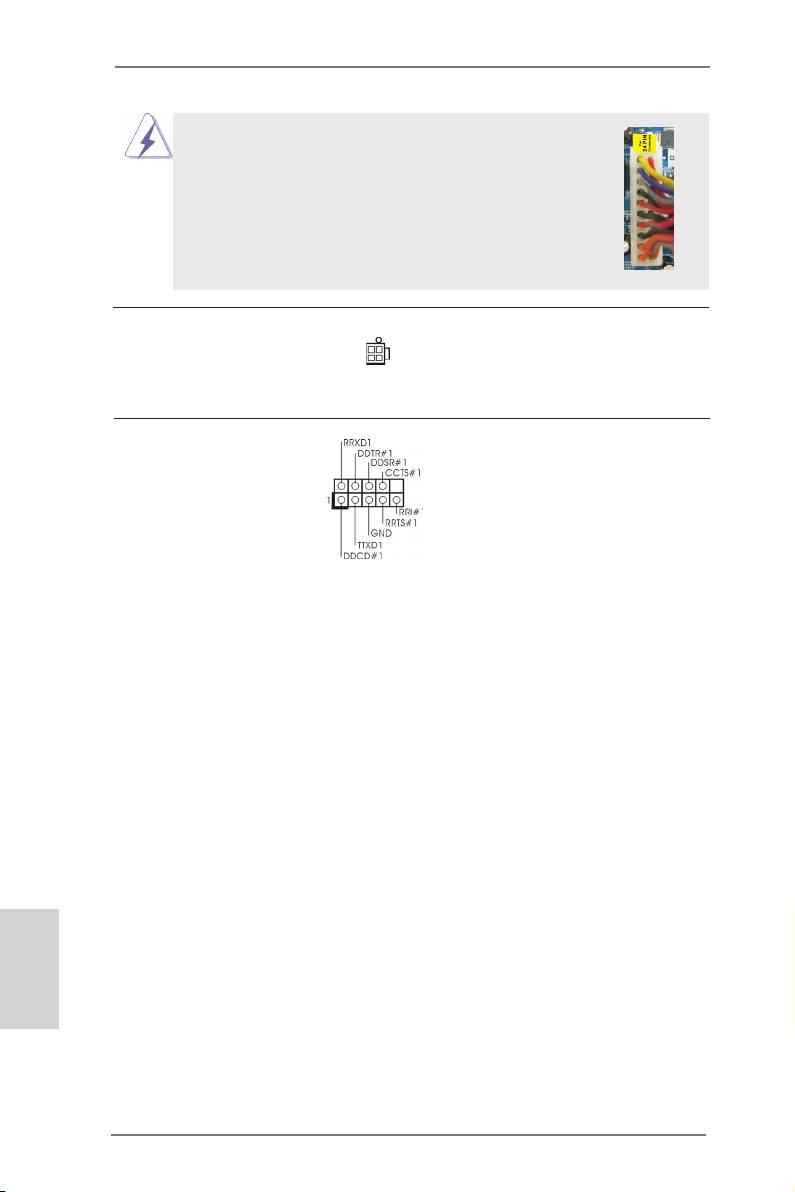

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

1

13

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.4)

d’alimentation électrique ATX

(voir p.2 No. 1)

12V sur ce connecteur.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 24)

un module de port COM.

Français

44

ASRock FM2A75M-DGS Motherboard
