ASRock B75M: 1. Введение

1. Введение

Благодарим вас за покупку материнской платы ASRock B75M надежной материнской

платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими

требованиями к качеству. Она обеспечивает превосходную производительность и

отличается отличной конструкцией, которые отражают приверженность ASRock качеству и

долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock B75M

(форм-фактор micro ATX: 9,6 x 8,4 дюйма / 24,4 x 21,3 см)

Руководство по быстрой установке ASRock B75M

Компакт-диск поддержки ASRock B75M

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

Русский

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

98

ASRock B75M Motherboard

1.2 Спецификации

Платформа - форм-фактор micro ATX: 9,6 x 8,4 дюйма / 24,4 x 21,3 см

- Весь Твердый Конденсаторный проект

®

TM

Процессор - Поддержка процессора Intel

Core

i7 / i5 / i3 3-го и 2-го поколения

с помощью разъема для процессоров LGA 1155

- 3 + 1 проектирование фаз питания

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка разблокированного ЦП серии K

(см. ОСТОРОЖНО, пункт 1

- Поддержка технологии Hyper-Threading (см. ОСТОРОЖНО, пункт 2)

®

- Поддержка технологии Intel

Rapid Start Technology и Smart Connect

®

Technology с помощью процессора Intel

Ivy Bridge

®

Набор микросхем - Intel

B75

®

- Поддержка Intel

Small Business Advantage

(см. ОСТОРОЖНО, пункт 3)

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 4)

- 2 x гнезда DDR3 DIMM

- Поддержите DDR3 1600/1333/1066 не- ECC, безбуферная память

®

(DDR3 1600 с процессором Intel

Ivy Bridge, DDR3 1333 с

®

процессором Intel

Sandy Bridge)

- Максимальный объем системной памяти: 16 ГБ

(см. ОСТОРОЖНО, пункт 5)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 1 x гнезда PCI Express 3.0 x16 (PCIE1: режиме x16)

(см. ОСТОРОЖНО, пункт 6)

®

* PCIE 3.0 поставляется только в комплекте с ЦП Intel

Ivy Bridge. В

®

комплекте с ЦП Intel

Sandy Bridge поставляется только модель

PCIE 2.0.

- 1 x гнезда PCI Express 2.0 x16 (PCIE2: режим x4)

- 2 x слота PCI

TM

TM

- поддержка AMD Quad CrossFireX

и CrossFireX

®

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA

поддерживаются только с процессорами, оснащенными

интегрированным графическим процессором.

®

®

- Поддержка функций встроенных видеоадаптеров Intel

HD: Intel

®

TM

®

Quick Sync Video 2.0, Intel

InTru

3D, технологии Intel

Clear Video

®

TM

®

HD, Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 с процессором Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 с процессором Intel

Sandy Bridge

- Макс. объем разделяемой памяти 1760Мб

Русский

(см. ОСТОРОЖНО, пункт 7)

- три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 8)

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

@ 60 Гц

- Поддержка DVI с максимальным разрешением до 1920х1200 @ 60

99

ASRock B75M Motherboard

Гц

- Поддержка D-Sub с максимальным разрешением до 2048х1536 @

75 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор

с разъемом HDMI) (см. ОСТОРОЖНО, пункт 9)

- Поддержка функции HDCP через разъемы DVI и HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы DVI и HDMI

Аудиосистема - 5.1 CH HD Аудио (Кодер-декодер Аудио Realtek ALC662)

TM

- Поддержка технологии THX TruStudio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт мыши PS/2

панели - 1 x порт клавиатуры PS/2

- 1 x D-Sub порт

- 1 x DVI-D порт

- 1 x HDMI порт

- 2 x порта USB 2.0 на задней панели в стандартной конфигурации

- 4 x порта USB 3.0 на задней панели в стандартной конфигурации

- 1 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: линейный вход / передняя

колонка / микрофон

SATA3 - 1 x порт SATA3 со скоростью передачи данных 6,0 Гбит/с от

®

контроллера Intel

B75, с аппаратной поддержкой функций NCQ,

AHCI и горячего подключения

- 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

контроллера ASMedia ASM1061, с аппаратной поддержкой функций

NCQ, AHCI и горячего подключения

USB 3.0 - 4 x задних порта USB 3.0 на контроллере с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5

Гбит/с

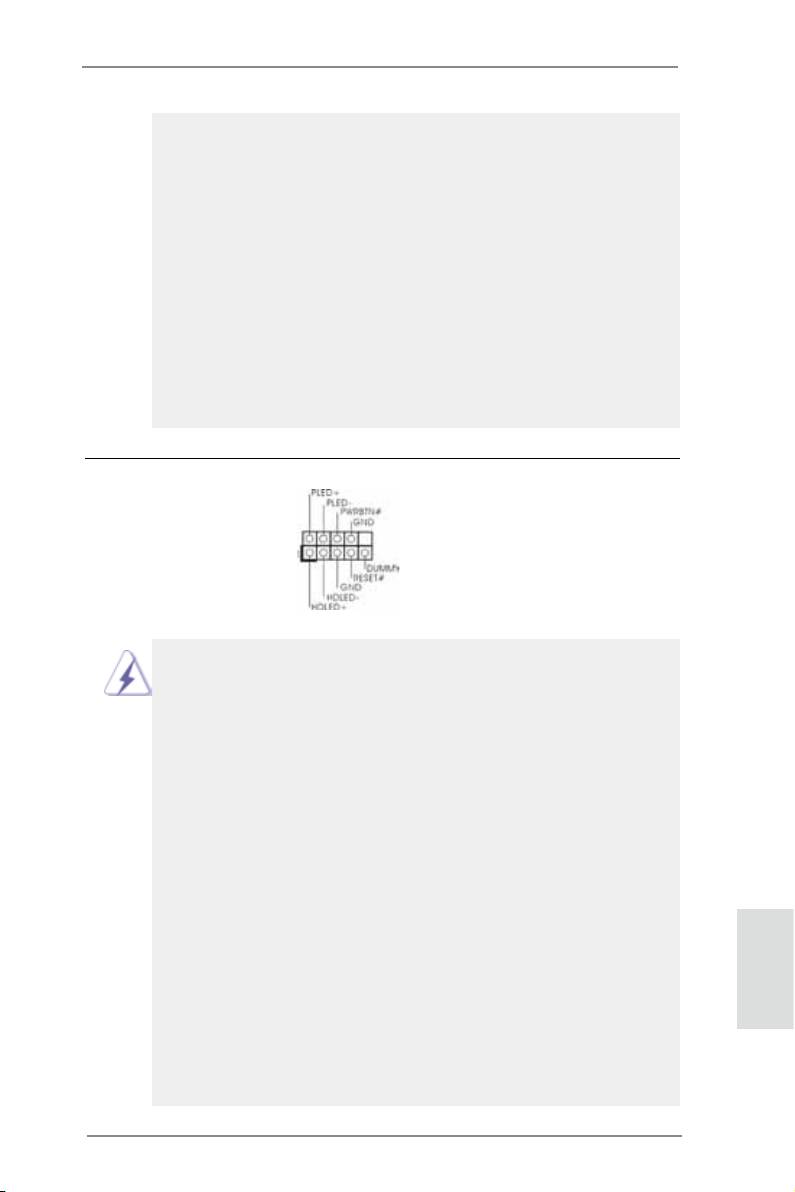

Колодки и плате - 5 x разъема SATA2 3,0 Гбит/с, поддержка функций NCQ, AHCI и

Русский

горячего подключения

- 3 x разъема SATA3 6,0 Гбит/с

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Разъем порта печати

- 1 x Колодка COM

- соединитель: CPU/Chassis/Power FAN

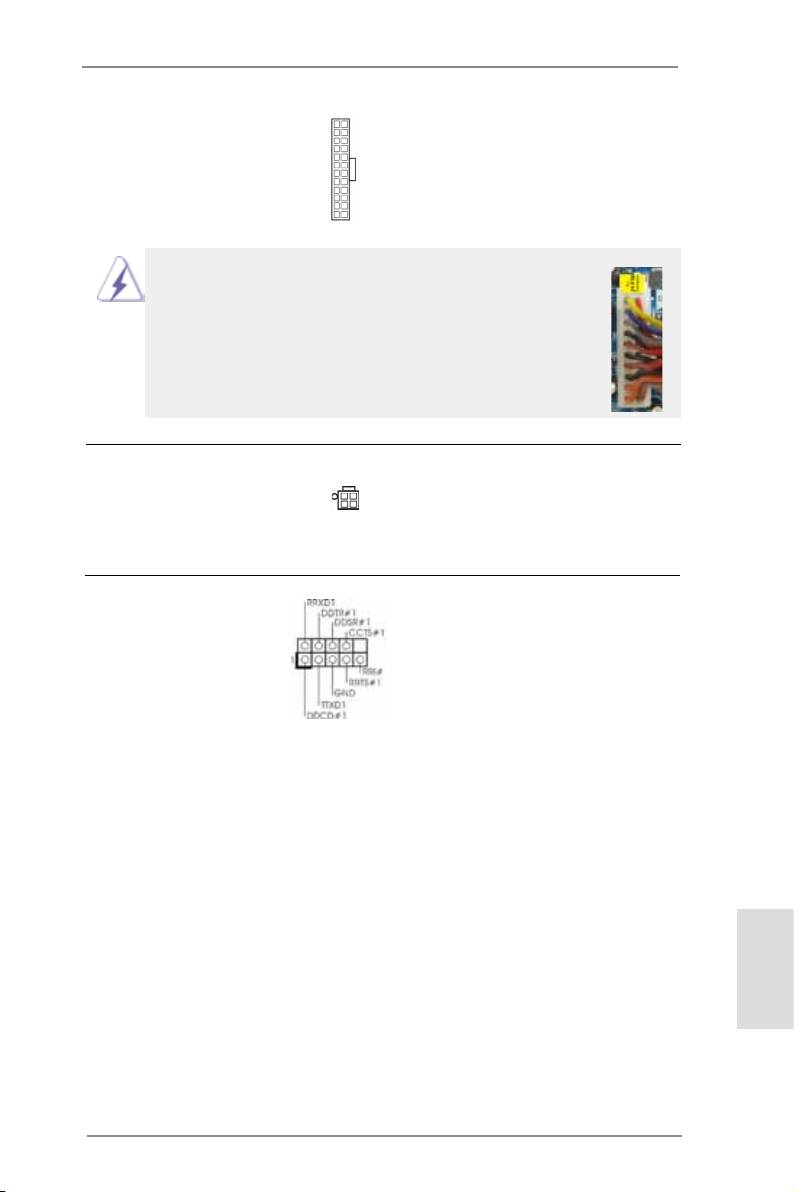

- 24-контактный Колодка питания ATX

100

ASRock B75M Motherboard

- 4-контактный Разъем ATX 12 В

- Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4)

дополнительных портов USB 2.0

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA

Компакт- диск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -

поставщик

Уникальная - Средство ASRock Extreme Tuning Utility (AXTU)

Особенность (см. ОСТОРОЖНО, пункт 10)

- ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 11)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 12)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 13)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 14)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 15)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 16)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 17)

- ASRock OMG (Online Management Guard)

(см. ОСТОРОЖНО, пункт 18)

- ASRock Internet Flash (см. ОСТОРОЖНО, пункт 19)

- Hybrid Booster:

- ASRock U-COP (см. ОСТОРОЖНО, пункт 20)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G.)

- Combo Cooler Option (C.C.O.) (см. ОСТОРОЖНО, пункт 21)

- Ночное LED-освещение

Контроль - Датчики температуры процессора

оборудо-вания - Датчики температуры корпуса

- Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока (возможность авто

матической настройки скорости вентилятора системного блока в

соответствии с температурой центрального процессора)

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

/

Русский

TM

Поддержка 64-разрядной версии Vista

/ XP / XP 64-bit

(см. ОСТОРОЖНО, пункт 22)

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

101

ASRock B75M Motherboard

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 23)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

ОСТОРОЖНО!

1. Из-за ограничений процессора разгон не поддерживается.

2. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 48 Руководства пользователя

на компакт-диске поддержки.

®

3. Intel

Small Business Advantage является настраиваемой

платформой, встроенной в ИТ-инструменты, которая позволяет

максимально повысить эффективность работы, производительность

ПК и безопасность данных. Данные приложения включают Software

Monitor, PC Health Center, Data Backup & Restore, Energy Saver и USB

Blocker.

4. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 16).

5. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для

Русский

®

TM

использования системой Windows

7 / Vista

/ XP. Таких ограничений нет

®

для Windows

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

®

Windows

.

6. Tолько PCIE1 поддерживает скорость Gen 3. Для работы PCI

Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge.

При установке ЦП Sandy Bridge работа PCI Express осуществляется

только на скорости PCI Express Gen 2.

102

ASRock B75M Motherboard

7. Максимальная совместная емкость памяти определена продавцем

®

микропроцессорного набора и может измениться. Входите в Intel

веб-

сайт за последние информации, пожалуйста.

8. Вы можете использовать только два разъема из трех для вывода

изображения одновременно. Задействовать сразу три подключения - D-

Sub, DVI-D и HDMI - невозможно. При помощи адаптера DVI-to-HDMI

порт DVI-D будет поддерживать те же функции, что и HDMI.

®

9. Функции xvYCC и Deep Color поддерживаются только в Windows

7 64-

бит / 7. Функция Deep Color будет включена только в том случае, если

монитор поддерживает функцию EDID (12-битные цветовые каналы).

®

TM

Функция HBR поддерживается только в Windows

7 64-бит / 7 / Vista

64-

TM

бит / Vista

.

10. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это

универсальное средство тонкой настройки различных функций системы

с удобным и понятным интерфейсом, включающая разделы Hardware

Monitor (Наблюдение за оборудованием), Fan Control (Управление

вентилятором), Overclocking («Разгон» процессора), OC DNA (Параметры

«разгона») and IES (Автоматическое энергосбережение). В разделе

Hardware Monitor (Наблюдение за оборудованием) отображаются

основные характеристики аппаратных средств системы. В разделе Fan

Control (Управление вентилятором) отображается скорость вентилятора

и температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC

DNA (Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для

ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как

работать с программой ASRock Extreme Tuning Utility (AXTU), посетите

наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

11. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в

®

операционные системы, вроде MS-DOS или Windows

. Чтобы запустить

программу достаточно нажать <F6> во время самотестирования системы

(POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт

ASRock Instant Flash через меню. Запустите программу и сохраните

новый BIOS на USB-флэшку, дискету или жесткий диск. После этого

вы сможете оперативно обновить BIOS, без необходимости подготовки

Русский

дополнительной дискеты, без установки программы прошивки. Имейте в

виду, что USB-флэшка или винчестер должны использовать файловую

систему FAT32/16/12.

12. Если вы хотите быстрее и без ограничений заряжать свои устройства

103

ASRock B75M Motherboard

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

13. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей.

Эта новая функция обеспечивает более удобное использование

возможностей Интернета. Системные платы ASRock эксклюзивно

снабжаются программой SmartView, помогающей поддерживать связь

®

с друзьями. Программа SmartView работает в ОС Windows

7 / 7 64 bit /

TM

TM

Vista

/ Vista

64 bit и браузере IE8.

Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

14. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

15. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

16. ASRock XFast RAM – новая функция, входящая в состав утилиты

ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется

область памяти, использование которой не возможно на процессоре с

®

32-битной ОС Windows

. ASRock XFast RAM сокращает время загрузки

истории посещения веб-сайтов, существенно ускоряя навигацию по сети

Интернет. Кроме того, скорость работы Adobe Photoshop 5 увеличивается

Русский

в пять раз. В числе преимуществ ASRock XFast RAM - сокращение

частоты обращений к SSD-накопителям и жестким дискам и продление

срока их эксплуатации.

17. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе

обновления BIOS ASRock Crashless BIOS автоматически завершает

процедуру обновления BIOS после возобновления подачи энергии.

Обратите внимание на то, что BIOS размещается в корневом каталоге

104

ASRock B75M Motherboard

вашего USB диска. Данная функция доступна только для портов USB2.0.

18. Администраторы могут установить «комендантский час» или ограничить

доступ к Интернету в определенное время с помощью OMG. Можно

выбрать [Ежедневно], [День недели] или [Будни и выходные дни],

затем указать время начала и окончания интернет-доступа для

других пользователей. Чтобы не допустить обхода пользователями

системы OMG, необходимы учетные записи гостей без разрешения на

модификацию системного времени.

19. Internet Flash осуществляет поиск доступных обновлений прошивки

UEFI на наших серверах. Иными словами, система автоматически

находит последние версии UEFI на наших серверах и выполняет

перепрограммирование, не входя в ОС Windows. Обратите

внимание на то, что активация данной функции возможна только на

компьютерах, настроенных как DHCP клиент.

20. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

21. Combo Cooler Option (C.C.O.) предоставляет возможность устанавливать

разные типы процессорных кулеров на материнскую плату – под Socket

LGA775, LGA1155 или LGA1156. Внимание, не все кулеры под LGA775

или LGA1156 можно использовать.

®

®

22. ОС Microsoft

Windows

XP / XP 64-разрядной версией, не

®

®

TM

поддерживает ASRock XFast RAM. ОС Microsoft

Windows

Vista

/

TM

®

64-разрядной версии Vista

/ XP / XP 64-bit, не поддерживает Intel

®

Smart Connect Technology и Intel

порта USB 3.0.

23. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.

Русский

105

ASRock B75M Motherboard
