ASRock B75M: 1. 主機板簡介

檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

21、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的 CPU

散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的 775

和 1156 CPU 風扇都支援此功能。

®

®

22、 Microsoft

Windows

XP / XP 64-bit 系統不支援 ASRock XFast RAM。

®

®

TM

TM

Microsoft

Windows

Vista

/Vista

64 位元 / XP/XP 64 位元系統不支援

Intel 智能連接技術和 Intel USB 3.0 接口。

23、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

®

支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

繁體中文

192

ASRock B75M Motherboard

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時,這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

(見第2頁第31項)

默認設置

清除 CMOS

註：

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

193

ASRock B75M Motherboard

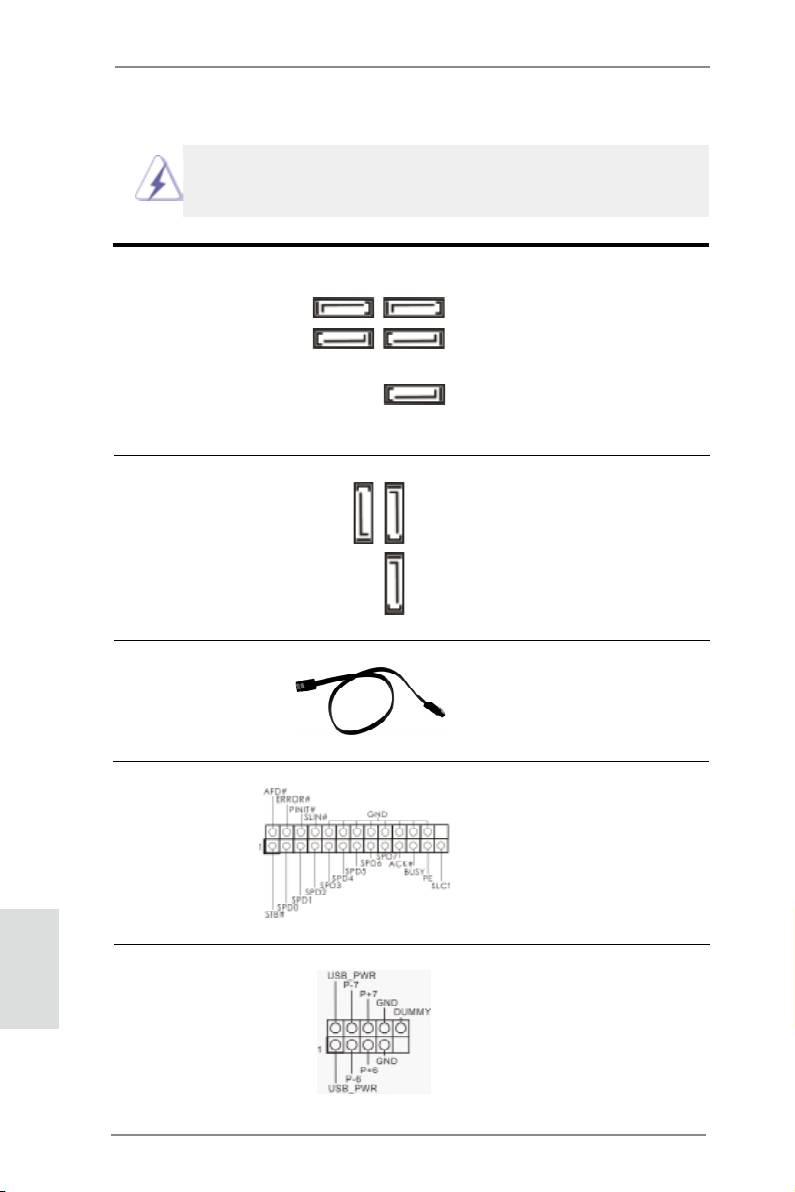

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

Serial ATA2 接口 這裡有五組 Serial ATA2

SATA2_1 SATA2_3

(SATA2_1: 見第 2 頁第 13 項 )

(SATA2) 接口支援 SATA 數據線

(SATA2_2: 見第 2 頁第 18 項 )

作為內部儲存設置。目前 SATA2

(SATA2_3: 見第 2 頁第 14 項 )

界面理論上可提供高達 3.0Gb/s

SATA2_2 SATA2_4

(SATA2_4: 見第 2 頁第 15 項 )

的數據傳輸速率。

(SATA2_5: 見第 2 頁第 17 項 )

SATA2_5

Serial ATA3 接口 這裡有三組 Serial ATA3

(SATA3_A0: 見第 2 頁第 7 項 )

(SATA3) 接口支援 SATA 數據線

(SATA3_A1: 見第 2 頁第 8 項 )

作為內部儲存設置。目前 SATA3

SATA3_A0

(SATA3_0: 見第 2 頁第 9 項 )

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。

SATA3_0 SATA3_A1

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線 接 SATA/SATA2/SATA3 硬碟或者

(選配)

主機板上的 SATA2/SATA3 接口。

印表機接針 這是一個連接印表機的接口，方

(25 針 LPT1)

便您連接印表機設備。

(見第2頁第25項)

繁體中文

USB 2.0 擴充接頭 除了位於 I/O 面板的兩個 USB

(9 針 USB_6_7)

2.0 接口之外，這款主機板有兩

(見第2頁第20項)

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接口

。

194

ASRock B75M Motherboard

(9 針 USB_8_9)

(見第2頁第21項)

紅外線模組接頭 這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

(見第2頁第23項)

消費性紅外線模組插座 此插座可用於連接遙控器。

(4 針 CIR1)

(見第2頁第22項)

前置音效接頭 可以方便連接音效設備。

(9 針 HD_AUDIO1)

(見第2頁第30項)

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC’97音效面板。

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元作業系統中 :

選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。

繁體中文

195

ASRock B75M Motherboard

系統面板接頭 可接各種不同燈，電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

(見第2頁第19項)

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開

關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接

到此接頭時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

(見第2頁第16項)

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

(見第2頁第10項)

CHA_FAN1 支援風扇控制。

PWR_FAN_SPEED

(3 針 PWR_FAN1)

+12V

(見第2頁第1項)

GND

CPU 風扇接頭 請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，並讓黑線與接地的針腳相接

(見第2頁第4項)

。

196

ASRock B75M Motherboard

繁體中文

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

ATX 電源接頭 請將 ATX 電源供應器連接到這個

12

24

(24 針 ATXPWR1)

接頭。

(見第2頁第6項)

1

13

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

12

24

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

ATX 12V 電源接口 請將 ATX 12V 電源供應器連接到

(4 針 ATX12V1)

這個接頭。

(見第2頁第2項)

序列埠 這個序列埠 COM1 支援一個序列

(9 針 COM1)

埠的裝置。

(見第2頁第24項)

繁體中文

197

ASRock B75M Motherboard
