1. Einführung

Wir danken Ihnen für den Kauf des ASRock B75M Motherboard, ein zuverlässiges

Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock ge-

fertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der

Verpichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsan-

leitung führt in das Motherboard und die schrittweise Installation ein. Details über

das Motherboard nden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock B75M Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 21.3 cm; 9.6 Zoll x 8.4 Zoll)

ASRock B75M Schnellinstallationsanleitung

ASRock B75M Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

35

ASRock B75M Motherboard

1.2 Spezifikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 21.3 cm; 9.6 Zoll x 8.4 Zoll

- Alle Feste Kondensatordesign

®

TM

CPU - Unterstützt Intel

Core

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- 3 + 1-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

(siehe VORSICHT 1)

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 2)

®

- Unterstützt Intel

Rapid Start Technology und Smart

®

Connect Technology mit Intel

Ivy Bridge-Prozessor

®

Chipsatz - Intel

B75

®

- Unterstützt Intel

Small Business Advantage

(siehe VORSICHT 3)

Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 4)

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter

®

Speicher (DDR3 1600 mit Intel

Ivy Bridge-Prozessor, DDR3

®

1333 mit Intel

Sandy Bridge-Prozessor)

- Max. Kapazität des Systemspeichers: 16GB

(siehe VORSICHT 5)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 1 x PCI Express 3.0 x16-Steckplätze (PCIE1: x16-Modus)

steckplätze (siehe VORSICHT 6)

®

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

®

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

- 1 x PCI Express 2.0 x16-Steckplätze (PCIE2:x4-Modus)

- 2 x PCI -Steckplätze

TM

TM

TM

- Unterstützt AMD

Quad CrossFireX

und CrossFireX

®

Deutsch

Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-

Ausgänge können nur durch GPU-integrierte Prozessoren

unterstützt werden.

®

- Unterstützt hochauösende integrierte Intel

-Graklösungen:

®

®

TM

®

Intel

Quick-Sync-Video 2.0, Intel

InTru

3D, Intel

Clear-

®

TM

®

Video-Technik (HD), Intel

Insider

, Intel

HD Graphics

2500/4000

®

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

36

ASRock B75M Motherboard

®

Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge-

Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

(siehe VORSICHT 7)

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

(siehe VORSICHT 8)

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt DVI mit einer maximalen Auösung von 1920 x

1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auösung von 2048

x 1536 bei 75 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

Bildschirm erforderlich) (siehe VORSICHT 9)

- Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

DVI- und HDMI-Ports

Audio - 5.1

CH HD Audio (Realtek ALC662 Audio Codec)

TM

- Unterstützt THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Mausanschluss

- 1 x PS/2-Tastaturanschluss

- 1 x D-Sub port

- 1 x DVI-D port

- 1 x HDMI port

- 2 x Standard-USB 2.0-Anschlüsse

- 4 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- HD Audiobuchse: Audio Eingang / Lautsprecher vorne /

Deutsch

Mikrofon

®

SATA3 - 1 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

B75;

unterstützt NCQ-, AHCI-und Hot Plug Funktionen

- 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia

37

ASRock B75M Motherboard

ASM1061; unterstützt NCQ-, AHCI-und Hot Plug Funktionen

USB3.0 - 4 x USB 3.0-Ports an der Rückseite, unterstützt USB

1.0/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 5 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI-

und Hot Plug Funktionen

- 3 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- CPU/Gehäuse/Strom lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

USB 2.0-Anschlüsse)

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion, ASRock MAGIX-

Multimedia-Suite - OEM

Einzigartige - ASRock Extreme Tuning Utility (AXTU)

Eigenschaft (siehe VORSICHT 10)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 11)

- ASRock APP Charger (siehe VORSICHT 12)

- ASRock SmartView (siehe VORSICHT 13)

- ASRock XFast USB (siehe VORSICHT 14)

- ASRock XFast LAN (siehe VORSICHT 15)

Deutsch

- ASRock XFast RAM (siehe VORSICHT 16)

- ASRock Crashless BIOS (siehe VORSICHT 17)

- ASRock OMG (Online Management Guard)

(siehe VORSICHT 18)

- ASRock Internet Flash (siehe VORSICHT 19)

- Hybrid Booster:

- ASRock U-COP (siehe VORSICHT 20)

38

ASRock B75M Motherboard

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe VORSICHT 21)

- Gute Nacht-LED

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse/

lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP / XP 64-Bit (siehe VORSICHT 22)

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 23)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

Deutsch

39

ASRock B75M Motherboard

VORSICHT!

1. Übertaktung wird aufgrund von Chipsatzbeschränkungen nicht unter-

stützt.

2. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

48 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

®

3. Intel

Small Business Advantage ist eine in die IT-Werkzeuge integrierte,

anpassbare Plattform, die maximale Produktivität, PC-Leistung und Da-

tensicherheit unterstützt. Hier stehen Ihnen Anwendungen wie Software

Monitor, PC Health Center, Data Backup & Restore, Energy Saver und

USB Blocker.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 16 zwecks richtiger

Installation gelesen haben.

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

®

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

6. Unterstützt nur der PCIE1-Steckplatz Geschwindigkeiten der 3ten Gene-

ration. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Genera-

tion nutzen können, müssen Sie einen Ivy Bridge-Prozessor installieren.

Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express

nur bei der Geschwindigkeit der 2ten Generation.

7. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

®

tauscht. Bitte überprüfen Sie Intel

website für die neuliche Information.

8. Sie können nur die Nutzung von zwei von drei Bildschirmen auswählen.

Die D-Sub-, DVI-D- und HDMI-Bildschirme können nicht gleichzeitig

aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-HDMI-Adapter

dieselben Funktionen wie der HDMI-Port unterstützen.

®

9. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

®

TM

12bpc in EDID unterstützt. HBR wird unter Windows

7 64 Bit / 7 / Vista

TM

64 Bit / Vista

unterstützt.

10. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Deutsch

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Prol, welches Sie mit

40

ASRock B75M Motherboard

Freunden teilen können. Ihre Freunde können das OC-Prol dann in

ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Efzienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

11. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

12. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

asp

13. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

®

TM

TM

Deutsch

mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

/ Vista

64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

14. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

41

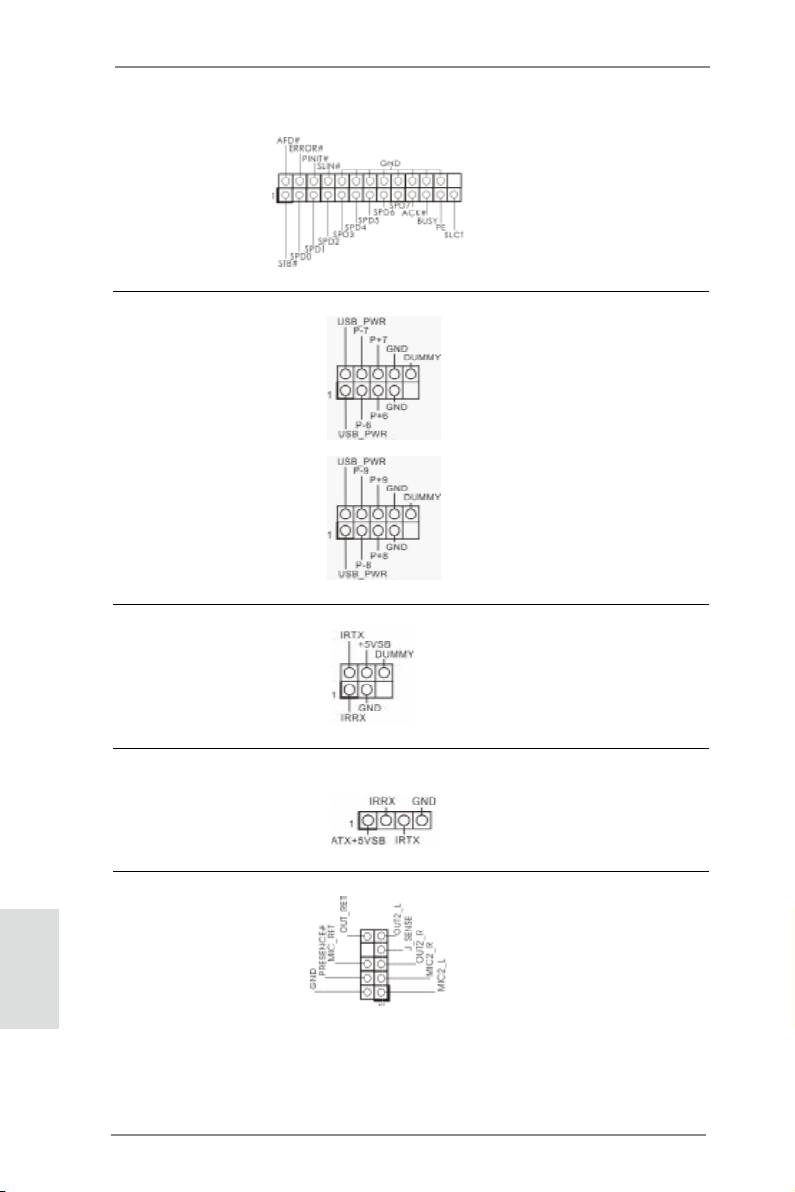

ASRock B75M Motherboard

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 16)

diesen Header an.

Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 10)

wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1)

PWR_FAN_SPEED

angeschlossenwird.

+12V

(siehe S.2 - No. 1)

GND

CHA_FAN1

unterstützen

Lüftersteuerung.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 4)

Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

48

ASRock B75M Motherboard

Deutsch

12

24

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 6)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

13

ATX 12V Anschluss Bitte schließen Sie an diesen

(4-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 2)

Stromversorgung an.

COM-Anschluss-Header Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.2 - No. 24)

COM-Anschlussmodul zu

unterstützen.

Deutsch

49

ASRock B75M Motherboard
