7. La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modicazioni. Prego fare riferimento al

®

sito internet Intel

per le ultime informazioni.

8. Si può solo scegliere di usare due dei tre monitor. I monitor D-Sub, DVID

e HDMI non possono essere abilitati contemporaneamente. Inoltre,

usando l’adattatore DVI a HDMI la porta DVI-D può supportare le stesse

funzioni della porta HDMI.

®

9. Le funzioni xvYCC e Deep Color sono supportate solo sotto Windows

7 64-bit / 7. La modalità Deep Color sarà abilitata solo se lo schermo

supporta la funzione 12bpc in EDID. La funzione HBR è supportata sotto

®

TM

TM

Windows

7 64-bit / 7 / Vista

64-bit / Vista

.

10. Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e

8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il

collegamento appropriato.

11. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto

in uno per regolare varie funzioni del sistema in un’interfaccia facile da

usare che include monitoraggio hardware, controllo ventola, overclocking,

OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le

letture principali del sistema. Fan Control (Controllo ventola) mostra la

velocità e la temperatura che possono essere regolate. Overclocking

permette di eseguire l’overclocking della frequenza della CPU per

ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare

le impostazioni OC come un prolo da condividere con gli amici! Gli amici

possono scaricare il prolo OC sul loro sistema operativo per ottenere le

stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy

Saver) può ridurre il numero di fasi d’uscita per migliorare l’efcienza

quando i core CPU sono inattivi senza sacricare le prestazioni di

computazione. Vistare il nostro per informazioni sulle procedure operative

dell’utilità AXTU (ASRock Extreme Tuning Utility).

Sito ASRock: http://www.asrock.com

12. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash

ROM. Questo comodo strumento d’aggiornamento del BIOS permette

di aggiornare il sistema BIOS senza accedere a sistemi operativi come

®

MS-DOS or Windows

. Con questa utilità, si può premere il tasto <F6>

durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad

ASRock Instant Flash. Avviare questo strumento e salvare il nuovo le

BIOS nell’unità Flash USB, dischetto (disco oppy) o disco rigido; poi si

Italiano

può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi

oppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash

USB o il disco rigido devono usare il File System FAT32/16/12.

13. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPad/iPod Touch, ASRock ha preparato una soluzione mera-

vigliosa: ASRock APP Charger. Basta installare il driver APP Charger per

caricare l’iPhone più rapidamente rispetto al computer, con una velocità

maggiore del 40%. ASRock APP Charger permette di caricare

64

ASRock B75M-ITX Motherboard

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

14. SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di

Facebook e il newsfeed in tempo reale in una visione migliorata per una

esperienza Internet più personale. Le schede madri ASRock sono dotate

in modo esclusivo dell’utility SmartView, che consente di mantenersi

sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as-

®

sicurarsi che la versione del sistema operativo sia Windows

7 / 7 64 bit

TM

TM

/ Vista

/ Vista

64 bit e che la versione del browser sia IE8. Sito web

ASRock: http://www.asrock.com/Feature/SmartView/index.asp

15. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

16. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Congurazione del trafco: è possibile seguire video HD su

Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

17. ASRock XFast RAM è una nuova funzione inclusa in AXTU (ASRock

Extreme Tuning Utility). Utilizza completamente lo spazio che non può

®

essere utilizzato da CPU Windows

32-bit. ASRock XFast RAM accorcia

i tempi di caricamento dei siti visitati in precedenza, rendendo la naviga-

zione più veloce che mai. Inoltre accelera di 5 volte la velocità di Adobe

Photoshop. Un altro vantaggio di ASRock XFast RAM è che riduce la

frequenza d’accesso alle unità SSD o HDD per allungare la loro durata.

18. ASRock Crashless BIOS permette agli utenti di aggiornare il BIOS senza

paura di commettere errori. Se si verica un blackout durante la proce-

dura di aggiornamento del BIOS, ASRock Crashless BIOS terminerà

automaticamente la procedura di aggiornamento del BIOS quando è

ripristinata la corrente. Notare che i le del BIOS devono essere collocati

nella directory principale del disco USB. Questa funzione è supportata

solo dalle porte USB2.0.

19. Con OMG, gli amministratori sono in grado di stabilire un coprifuoco

Internet, oppure di limitare l’accesso ad Internet in determinati orari. Si

Italiano

può scegliere tra [Ogni giorno], [Feriali] o [Feriali e festivi], e poi piani-

care l’ora d’inizio e di ne che denisco l’intervallo durante il quale ad

altri utenti è garantito l’accesso ad Internet. Per impedire agli utenti di

bypassare l’OMG, sono necessari account ospite senza autorizzazione a

modicare l’ora del sistema.

65

ASRock B75M-ITX Motherboard

20. Internet Flash ricerca aggiornamenti rmware UEFI disponibili dai nostri

server. In altre parole, il sistema è in grado di rilevare automaticamente i

più recenti UEFI dai nostri server e li aggiorna senza accedere al sistema

operativo Windows. È necessario eseguire un computer configurato

DHCP per attivare questa funzione.

21. La tecnologia ASRock On/Off Play consente agli utenti di godere di una

esperienza audio eccezionale tramite i dispositivi audio portatili come i

lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-

pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo

audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente

di elaborazione più comodo.

22. Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda

madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen-

tazione. Per migliorare la dissipazione del calore, ricordare di applicare

l’apposita pasta siliconica tra il processore e il dissipatore quando si

installa il sistema.

®

®

23. ASRock XFast RAM non è supportato da Microsoft

Windows

XP / XP

®

®

64-bit. Tecnologia Intel

Smart Connect e porte Intel

USB 3.0 non è sup-

®

®

TM

TM

portato da Microsoft

Windows

Vista

/ Vista

64-bit / XP / XP 64-bit.

24. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deniva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una sche-

da elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore

predisposto EuP deve soddisfare lo standard secondo cui l’efcienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di vericare ulteriori dettagli con il produttore.

Italiano

66

ASRock B75M-ITX Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 Nr. 18)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Italiano

67

ASRock B75M-ITX Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

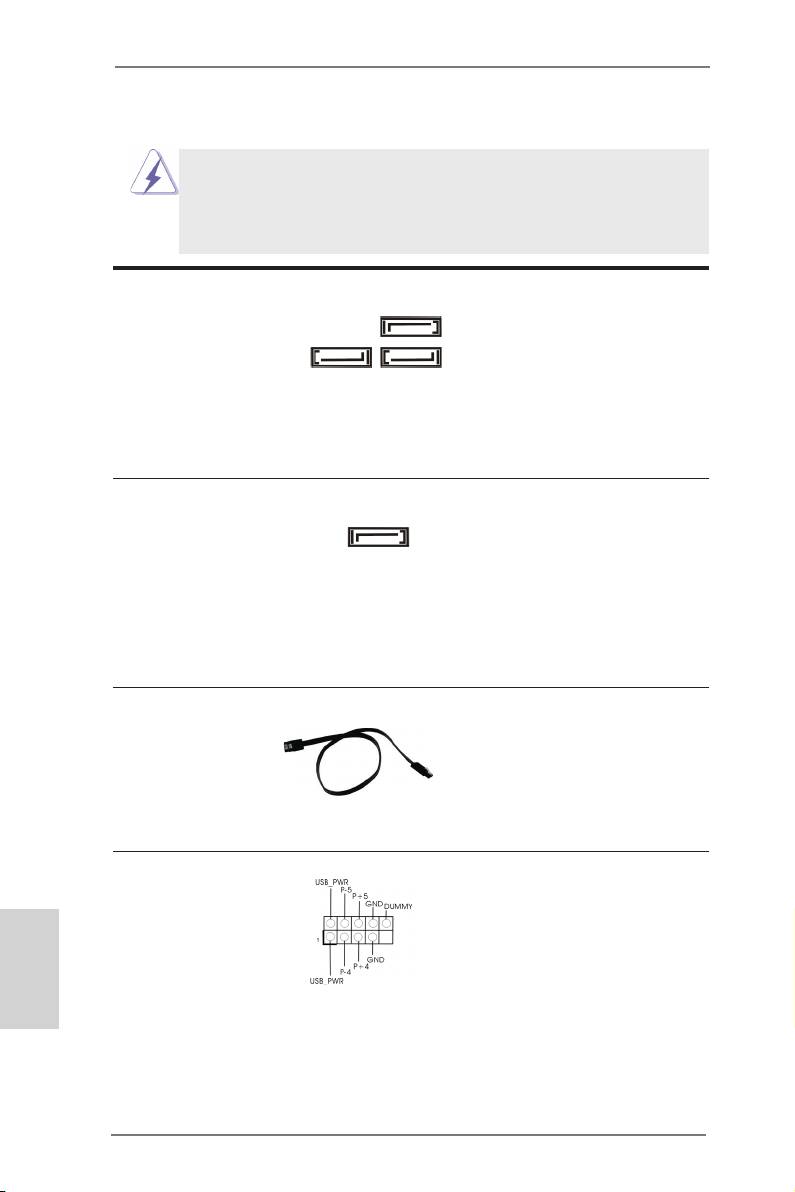

Connettori Serial ATA2 Questi tre connettori Serial

(SATA_1: vedi p.2 Nr. 2)

ATA2 (SATA2) supportano cavi

SATA_2

(SATA_2: vedi p.2 Nr. 4)

dati SATA per dispositivi di

(SATA_3: vedi p.2 Nr. 5)

immagazzinamento interni.

SATA_1 SATA_3

L’interfaccia SATA2 attuale

permette velocità di

trasferimento dati no a 3.0

Gb/s.

Connettori Serial ATA3 Questo connettore Serial

(SATA_0: vedi p.2 Nr. 3)

SATA_0

ATA3 (SATA3) supportano cavi

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA3 attuale

permette velocità di

trasferimento dati no a 6.0

Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

cartolina base.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB4_5)

standard del pannello I/O,

(vedi p.2 Nr. 7)

questa scheda madre è dotata

Italiano

di un header USB 2.0 che

supporta due porte USB 2.0.

68

ASRock B75M-ITX Motherboard

Collettore USB 3.0 Oltre alle due porte USB 3.0

(19-pin USB3_3_4)

standard del pannello I/O,

(vedi p.2 Nr. 12)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

Connettore audio sul È un’interfaccia per il cavo del

GND

P RESENCE#

M IC_RET

pannello frontale pannello audio. Che consente

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 15)

dei dispositivi audio.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

Italiano

69

ASRock B75M-ITX Motherboard

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 10)

ricevitore remoto.

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

(High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle

istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 8)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Italiano

Collettori Chassis ventola Collegare i cavi della ventola ai

FA N_SPEED_CONT ROL

(4-pin CHA_FAN1)

corrispondenti connettori

CH A_FAN_SPEED

(vedi p.2 Nr. 17)

+1 2V

facendo combaciare il cavo

GN D

nero col pin di terra.

70

ASRock B75M-ITX Motherboard

Connettore ventolina CPU Collegare il cavo della ventolina

FAN_S PEED_CONTROL

4

(4-pin CPU_FAN1)

CPU a questo connettore e far

CPU_FAN_SPEED

3

+ 12V

2

(vedi p.2 Nr. 16)

combaciare il lo nero al pin

GND

1

terra.

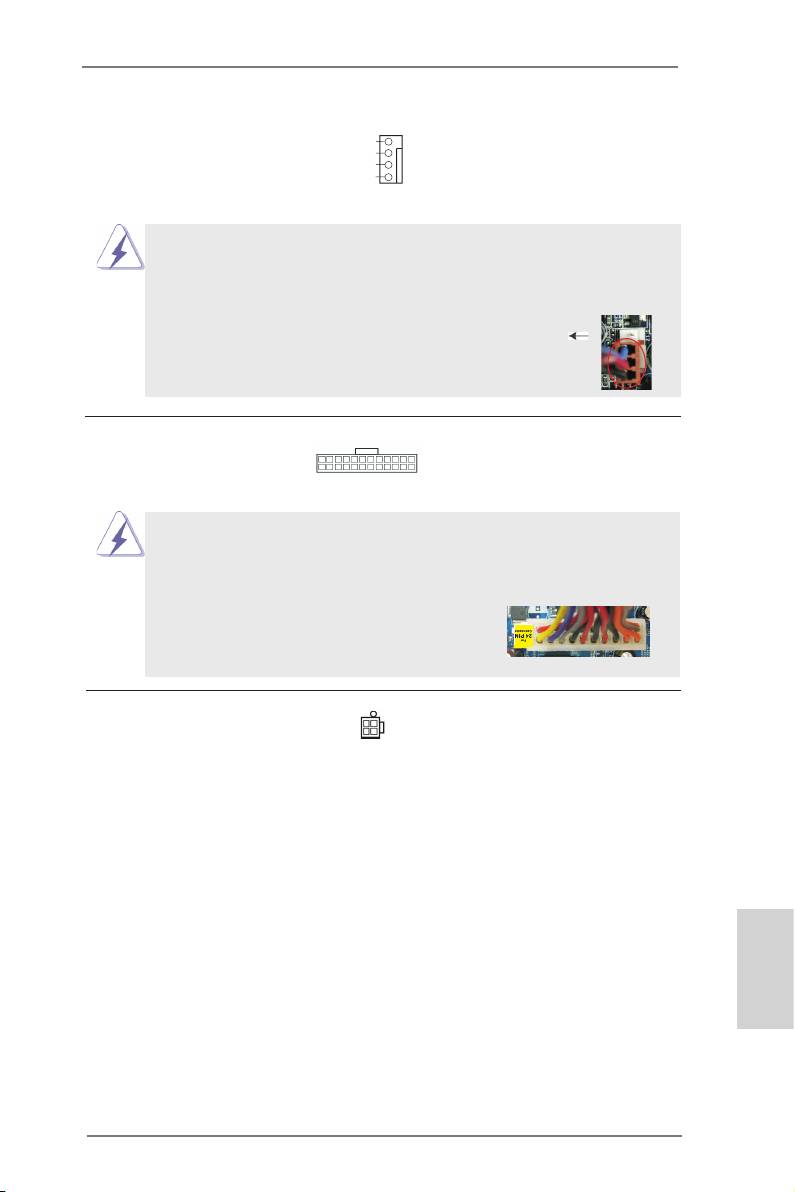

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4

piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

24 13

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 9)

connettore.

12 1

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX

a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a

20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

24 13

Installazione dell’alimentatore ATX a 20 pin

12 1

Connettore ATX 12 V Collegare un alimentatore ATX

(4-pin ATX12V1)

12 V a questo connettore.

(vedi p.2 Nr. 19)

Italiano

71

ASRock B75M-ITX Motherboard
