ASRock B75M-ITX: 1. Introdução
1. Introdução: ASRock B75M-ITX
1. Introdução
Gratos por comprar nossa placa–mãe B75M-ITX um produto conável feito com
ASRock um estrito controle de qualidade consistente. Com um excelente desem-
penho, essa placa é dotada de um projeto robusto que atende a ASRock de com-
promisso com a qualidade e durabilidade.
Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-
so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-
das no manual do usuário do CD de suporte.
Porque as especicações da placa mãe e o software de BIOS poderiam
ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso.
Em caso de qualquer modicação deste manual, a versão atualizada
estará disponível no website de ASRock sem prévio aviso. Pode também
encontrar as listas das mais recentes placas VGA e das CPUs suportadas
no site da web da ASRock.
Website de ASRock http://www.asrock.com
Se precisar de apoio técnico em relação a este placa-mãe, por favor visite
o nosso sítio da internet para informação especíca acerca do modelo que
está a utilizar.
www.asrock.com/support/index.asp
1.1 Este pacote contém
Placa-mãe ASRock B75M-ITX
(Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm)
Guia de instalação rápida da ASRock B75M-ITX
CD de suporte da placa ASRock B75M-ITX
Dois cabo de dados ATA Serial (SATA) (Opcional)
Uma proteção I/O
A ASRock recorda-lhe...
®
TM
Para obter melhor desempenho em Windows
7 / 7 64-bit / Vista
/
TM
Vista
64-bit, recomendamos que dena a opção Conguração de Ar-
mazenamento na BIOS para o modo AHCI. Para mais detalhes acerca
da conguração da BIOS consulte o “Manual de utilizador” no nosso CD
de suporte.
Português
101
ASRock B75M-ITX Motherboard
1.2 Especificações
Plataforma - Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm
- Design de condensadores banhados a ouro de alta qualidade
(Condensadores de polímeros condutores de alta qualidade
100% fabricados no Japão)
®
TM
CPU - Suporta Intel
Core
i7 / i5 / i3 de 3ª e 2ª geração no pacote
LGA1155
- Design de Poder Digital
- Alimentação de 4 + 2 fases
®
- Suporta a tecnologia Intel
Turbo Boost 2.0
- Suporta K-Series desbloqueado CPU (veja o AVISO 1)
- Suporta a tecnologia Hyper-Threading (veja o AVISO 2)
®
- Suporta a tecnologia Rapid Start da Intel
e a tecnologia
®
Smart Connect com CPU Ivy Bridge da Intel
®
Chipsets - Intel
B75
®
- Suporta Intel
Small Business Advantage (veja o AVISO 3)
Memória - Suporte à tecnologia de memória de duplo canal
(veja o AVISO 4)
- 2 x slots de DDR3 DIMM
- Suporte para memória não intermédia DDR3 1600/1333/1066,
®
não ECC (DDR3 1600 com Intel
Ivy Bridge CPU, DDR3 1333
®
com processadores Intel
Sandy Bridge CPU)
- Capacidade máxima de memória do sistema: 16GB
(veja o AVISO 5)
®
- Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel
Slots de - 1 x slot de PCI Express 3.0 x16 (PCIE1: versão x16)
Expansão (veja o AVISO 6)
* O modo PCIE 3.0 apenas é suportado com a CPU Ivy Bridge
®
®
da Intel
A CPU Sandy Bridge da Intel
apenas suporta o
modo PCIE 2.0.
®
VGA integrado * As saídas Intel
HD Graphics Built-in Visuals e VGA são
suportadas apenas por processadores com GPU integrada.
®
®
Português
- Suporta Intel
HD Graphics Embutido Visuals: Intel
Quick
®
TM
®
Sync Video 2.0, Intel
InTru
3D, Intel
Clear Video HD
®
TM
®
Technology, Intel
Insider
, Intel
HD Graphics 2500/4000
®
- Pixel Shader 5.0, DirectX 11 com Intel
Ivy Bridge CPU, Pixel
®
Shader 4.1, DirectX 10.1 com processadores Intel
Sandy
Bridge CPU
- Memória partilhada máxima 1760MB (veja o AVISO 7)
- Três opções de saída VGA: D-Sub, DVI-D e HDMI
(veja o AVISO 8)
102
ASRock B75M-ITX Motherboard
- Suporta HDMI 1.4a Tecnologia com resolução máxima até
1920x1200 @ 60Hz
- Suporta DVI com resolução máxima até 1920x1200 @ 60Hz
- Suporta D-Sub com resolução máxima até 2048x1536 @
75Hz
- Suporta as funções Auto Lip Sync (Sincronização automática
do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e
HBR (áudio de taxa de bits elevada) com HDMI (é necessário
um monitor compatível com a norma HDMI) (veja o AVISO 9)
- Suporta função HDCP com portas DVI e HDMI
- Suporta a norma Blu-ray de alta denição 1080p (BD) / e a
reprodução de DVDs de alta denição com portas DVI e HDMI
Áudio - Áudio HD de 7.1 canais com protecção de conteúdo
(Realtek ALC892 Audio Codec)
- Suporte áudio Blu-ray superior
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Suporta Wake-On-LAN
- Suporta Detecção de cabo LAN
- Suporta Ethernet com Eciência Energética 802.3az
- Suporta PXE
Entrada/Saída I/O Panel
pelo painel - 1 x porta para teclado PS/2
- 1 x porta D-Sub
- 1 x porta DVI-D
- 1 x porta HDMI
- 1 x Porta de saída SPDIF óptica
- 4 x portas USB 2.0 padrão
- 1 x Conector eSATA2
- 2 x portas USB 3.0 padrão
- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED
VELOCIDADE)
- Ficha de áudio HD: Altifalante traseiro/Central/Baixos/Entrada
de linha/Altifalante frontal/Microfone
(veja o AVISO 10)
SATA3 - 1 x conectores SATA3 a 6,0 Gb/s, com suporte para NCQ,
AHCI e funções Hot Plug
USB3.0 - 2 x Portas USB 3.0 traseiras, com suporte para USB 1.0/2.0/3.0
Português
até 5Gb/s
- 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0), com
suporte para USB 1.0/2.0/3.0 até 5Gb/s
103
ASRock B75M-ITX Motherboard

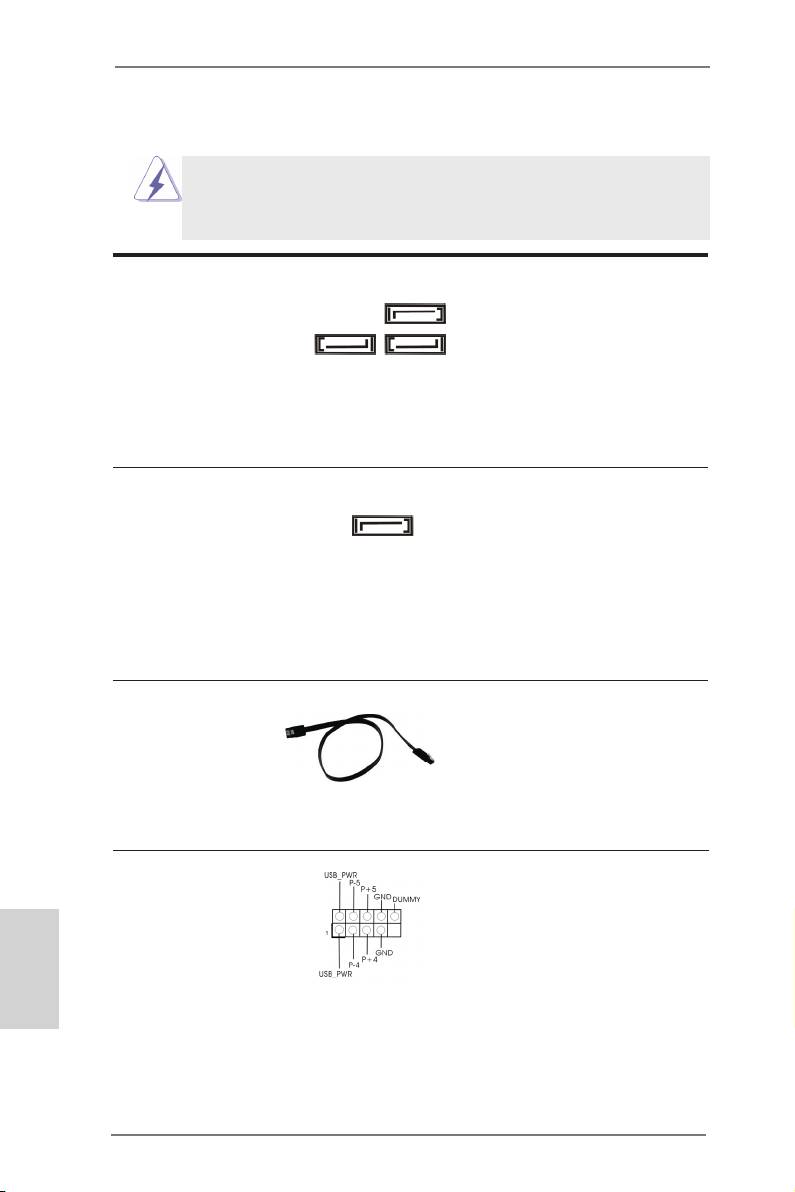

Conectores - 3 x conectores SATA2 a 3,0 Gb/s, com suporte para NCQ,
AHCI e funções Hot Plug
- 1 x conectores SATA3, suporte a taxa de transferência de
dados de até 6,0 Gb/s
- 1 x Conector CIR
- Conector do ventilador da CPU/chassis
- Conector de força do ATX de 24 pinos
- Conector ATX 12 V de 4 pinos
- Conector Áudio do painel frontal
- 1 x cabezal USB 2.0 (suporta 2 portas USB 2.0)
- 1 x cabezal USB 3.0 (suporta 2 portas USB 3.0)
BIOS - 64Mb BIOS UEFI ocial da AMI com suporte para GUI
- Suporta dispositivos “Plug and Play”
- ACPI 1.1 atendendo a eventos de “wake up”
- Suporta dispositivos sem jumper
- Suporte para SMBIOS 2.3.1
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage
Multi-adjustment
CD de suporte - Controladores, utilitários, software antivírus (Experimentacao
Versao), CyberLink MediaEspresso 6.5 versão de
demonstração, ASRock MAGIX Multimedia Suite - OEM
Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 11)
Única - ASRock Instant Boot
- ASRock Instant Flash (veja o AVISO 12)
- ASRock APP Charger (veja o AVISO 13)
- ASRock SmartView (veja o AVISO 14)
- ASRock XFast USB (veja o AVISO 15)
- ASRock XFast LAN (veja o AVISO 16)
- ASRock XFast RAM (veja o AVISO 17)
- ASRock Crashless BIOS (veja o AVISO 18)
- ASRock OMG (Online Management Guard) (veja o AVISO 19)
- ASRock Internet Flash (veja o AVISO 20)
- Tecnologia ASRock On/Off Play (veja o AVISO 21)
- Booster híbrido:
Português
- ASRock U-COP (veja o AVISO 22)
- B.F.G. (Boot Failure Guard)
- Good Night LED
Monitor do HW - Sensores de temperature do procesador
- Medição de temperatura da placa-mãe
- Tacômetros de ventilador do Processador
- Tacômetros de ventilador do chassis
104
ASRock B75M-ITX Motherboard
- Ventoinha silenciosa para a CPU/chassis (Permitir velocidade
Chassis Auto-Ajuste de temperatura da CPU)
- CPU/Chassis Fan Controle Multi-Velocidade
- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore
®
®
TM
TM
Sistema - Microsoft
Windows
7 / 7 de 64 bits / Vista
/ Vista
de 64
Operacional bits / XP / XP de 64 bits (veja o AVISO 23)
Certicações - FCC, CE, WHQL
- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/
EuP Ready”) (veja o AVISO 24)
* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com
AVISO
Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente
no que diz respeito ao ajuste das denições do BIOS, à aplicação da tecnologia Untied
Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking
pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível
dos componentes e dispositivos que integram o sistema. Esta operação é da total
responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos
resultantes do overclocking.
AVISO!
1. Devido às limitações do chipset, a realização de overclocking não é
suportada.
2. Sobre a conguração da “Tecnologia Hyper Threading”, consulte a
página 43 do Manual do Usuário no CD de suporte. (Somente inglês)
®
3. Intel
Small Business Advantage é uma plataforma personalizável inte-
grada com ferramentas de TI, que ajuda a aumentar a produtividade dos
funcionários, o desempenho de PC e a segurança dos dados. Disponibi-
liza as aplicações, Software Monitor, PC Health Center, Data Backup &
Restore, Energy Saver e USB Blocker.
4. Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes
de implementar a tecnologia de memória de duplo canal, certique-se
de ler o guia de instalação dos módulos de memória na página 17.
5. Devido às limitações do sistema operativo, o tamanho real da memória
pode ser inferior a 4 GB uma vez que uma parte desta está reservada
®
para utilização pelo sistema operativo no âmbito do Windows
7 /
TM
®
Vista
/ XP. No caso da CPU de 64 bits do Windows
OS, esta limita-
ção não existe. Pode usar a função ASRock XFast RAM para utilizar a
®
memória que o Windows
não pode utilizar.
6. Para que a placa PCI Express funcione à velocidade Gen 3, deve in-
Português
stalar a CPU Ivy Bridge. Se instalar a CPU Sandy Bridge, a placa PCI
Express apenas funcionará à velocidade PCI Express Gen 2.
7. O máximo tamanho de memória compartilhada é denido por vendedor
®
de chipset e é sujeito a mudar. Verique o Intel
website para a última
informação.
105
ASRock B75M-ITX Motherboard
8. Pode optar por usar apenas dois dos três monitores. Os monitores D-
Sub, DVI-D e HDMI não podem ser activados ao mesmo tempo. Para
além disso, com o adaptador DVI-para-HDMI a porta DVI-D pode supor-
tar as mesmas funções que a porta HDMI.
9. As funções xvYCC e Deep Color (Profundidade da cor) apenas são su-
®
portadas no Windows
7 64-bits / 7. O modo Deep Color (Profundidade
da cor) apenas será activado se o monitor suportar 12bpc em EDID. A
®
TM
função HBR é suportada no Windows
7 64-bits / 7 / Vista
64-bits /
TM
Vista
.
10. Para a entrada de microfone, esta placa principal suporta os modos
estéreo e mono. Para a saída de áudio, esta placa principal suporta os
modos de 2 canais, 4 canais, 6 canais e 8 canais. Consulte a tabela na
página 3 para obter informações acerca das ligações mais adequadas.
11. ASRock Extreme Tuning Utility (AXTU) é uma ferramenta completa para
ajustar diferentes funções do sistema através de uma interface fácil de
utilizar, que inclui o Monitor de Hardware, Controlo de Ventoinha, Over-
clocking, OC DNA e IES. O Monitor de Hardware, exibe as principais
informações do sistema. O Controlo de Ventoinha, permite ajustar a ve-
locidade da ventoinha e a temperatura. Em Overclocking, poderá ajustar
a frequência da CPU para melhorar o desempenho do sistema. Em OC
DNA, pode guardar as suas denições de OC como um perl e partilhar
com os seus amigos. Os seus amigos poderão carregar o perl de OC
nos seus sistemas para obter as mesmas denições de OC. Em IES
(Poupança de Energia Inteligente), o regulador de tensão pode reduzir o
número de fases de saída para aumentar a eciência quando os núcleos
de CPU estiverem inactivos sem diminuir o desempenho de processa-
mento. Visite a nossa página Web para obter instruções acerca da
utilização do ASRock Extreme Tuning Utility (AXTU).
Página Web da ASRock: http://www.asrock.com
12. ASRock Instant Flash est un utilitaire de ash du BIOS ash intégré dans
la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de
mettre à jour le BIOS du système sans entrer d’abord dans un système
®
d’exploitation tel que MS-DOS ou Windows
. Avec cet utilitaire, vous
pouvez appuyer sur la touche <F6> pendant le POST ou sur la touche
<F2> durant le menu de conguration du BIOS pour accéder à ASRock
Instant Flash. Lancez simplement cet outil etenregistrez le nouveau
chier BIOS sur votre lecteur ash USB, sur une disquette ou un disque,
avant de pouvoir mettre à jour votre BIOS en quelques clics seulement,
Português
sans préparer de disquette supplémentaire ni d’autre utilitaire ash
compliqué. Veuillez noter que le lecteur ash USB ou le disque dur doit
utiliser le système de chiers FAT32/16/12.
13. Se pretende carregar os seus dispositivos Apple, como o iPhone/iPad/
iPod Touch, de forma mais rápida e menos limitada, a ASRock preparou
para si uma solução fantástica, o ASRock APP Charger. Instale o contro-
lador APP Charger para que o seu iPhone carregue mais rapidamente a
partir do computador, até 40% mais rápido do que antes. O ASRock APP
Charger permite-lhe carregar rapidamente vários dispositivos Apple em
106
ASRock B75M-ITX Motherboard
simultâneo e suporta até o carregamento quando o seu PC entrar em
modo de Espera (S1), Suspensão (S3), Hibernação (S4) ou desligado
(S5). Com o controlador APP Charger instalado, poderá desfrutar facil-
mente da melhor experiência de carregamento.
Web site da ASRock: http://www.asrock.com/Feature/AppCharger/index.
asp
14. O SmartView, uma nova função para navegadores de Internet, é uma
página inicial inteligente para o IE que combina os seus sites mais
visitados, o seu histórico, os seus amigos do Facebook e o seu feed de
notícias em tempo real numa página avançada para oferecer uma expe-
riência de Internet mais pessoal. As placas principais da ASRock estão
equipadas exclusivamente com o utilitário SmartView que lhe permite
manter-se facilmente em contacto com os seus amigos. Para utilizar a
funcionalidade SmartView, certique-se de que a sua versão de SO é
®
TM
TM
Windows
7 / 7 64 bit / Vista
/ Vista
64 bit, e que a versão do seu
navegador é IE8.
Página Web da ASRock: http://www.asrock.com/Feature/SmartView/
index.asp
15. O ASRock XFast USB pode aumentar a velocidade dos dispositivos de
armazenamento USB. A velocidade poderá depender das propriedades
dos dispositivos.
16. O ASRock XFast LAN proporciona um acesso à Internet mais rápido,
que inclui os benefícios abaixo. Prioritização de Aplicações LAN: O
utilizador pode congurar a prioridade da aplicação de forma ideal e/ou
pode adicionar novos programas. Menor Latência nos Jogos: Depois de
denir maior prioridade para o jogo on-line, pode baixar a latência no
jogo. Trafc Shaping: Pode assistir a vídeos do Youtube em HD e trans-
ferir cheiros em simultâneo. Análise em tempo real dos seus dados:
Com a janela de estado, pode reconhecer facilmente os uxos de dados
das suas transferências actuais.
17. ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex-
treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de
®
memória que não pode ser utilizado pela CPU no SO Windows
OS de
32 bits. A função ASRock XFast RAM diminui o tempo de carregamento
de Web sites visitados anteriormente, tornando a navegação na Internet
mais rápida. E aumenta 5 vezes a velocidade do Adobe Photoshop. Out-
ra vantagem da função ASRock XFast RAM é a redução da frequência
de acesso aos SSD ou HDD aumentando assim a sua duração.
18. O ASRock Crashless BIOS permite que os utilizadores actualizem a
sua BIOS sem receio de falhas. Se ocorrer uma interrupção de energia
durante o processo de actualização da BIOS, o ASRock Crashless BIOS
retoma automaticamente o processo de actualização da BIOS após o
restabelecimento da energia. Tenha em atenção que será necessário co-
Português
locar os cheiros da BIOS no directório de raiz do seu disco USB. Esta
funcionalidade apenas é suportada em portas USB 2.0.
107
ASRock B75M-ITX Motherboard
19. Através do OMG os administradores podem interditar ou impedir o
acesso à internet em horários especícos. É possível escolher entre
[Todos os dias], [Dia útil] ou [Dias úteis e ns-de-semana] e depois
agendar as horas de início e m do acesso à Internet concedido a outros
utilizadores. Para impedir que os utilizadores contornem o OMG, são
necessárias contas de convidado sem permissão para modicar a hora
do sistema.
20. O Internet Flash procura actualizações do rmware UEFI disponíveis
nos nossos servidores. Por outras palavras, o sistema é capaz de
detectar automaticamente o UEFI mais recente nos nossos servidores
e actualizá-lo sem entrar no SO Widows. Tenha em atenção que deverá
estar a utilizar um computador congurado com DHCP para activar esta
função.
21. A tecnologia ASRock On/Off Play permite aos utilizadores desfrutarem
da fantástica experiência de áudio a partir de dispositivos portáteis de
áudio, como leitores MP3 ou telemóveis no PC, mesmo que o PC esteja
desligado (ou no modo ACPI S5)! Esta placa-mãe também proporciona
uma ligação para cabo de áudio de 3,5 mm (opcional) que assegura aos
utilizadores o mais conveniente ambiente informático.
22. Assim que se detecta um superaquecimento na CPU, o sistema se
desliga automaticamente e o botão de energia do chassis ca inativo.
Cheque o ventilador da CPU na placa–mãe, para vericar se está funcio-
nando corretamente antes de religar o sistema. Para melhorar a dissipa-
ção de calor, lembre-se de aplicar o material de interface térmica entre o
processador e o dissipador de calor.
®
23. ASRock XFast RAM não é suportada nos sistemas operativos Microsoft
®
®
Windows
XP / XP de 64 bits. A tecnologia Smart Connect da Intel
e
®
portas USB 3.0 da Intel
não é suportada nos sistemas operativos Micro-
®
®
TM
TM
soft
Windows
Vista
/ Vista
de 64 bits / XP / XP de 64 bits.
24. EuP, que signica Energy Using Product (Produto que Utiliza Energia),
foi uma provisão regulada pela União Europeia para denir o consumo
de energia para o sistema concluído. De acordo com a EuP, a corrente
AC total do sistema concluído deverá ser inferior a 1.00W no estado de
modo desligado. Para satisfazer a norma EuP, é necessário uma placa-
mãe e uma fonte de alimentação eléctrica que estejam em conformidade
com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimen-
tação em conformidade com a norma EuP deve satisfazer o padrão, isto
é, a eciência energética de reserva de 5v deve ser superior a 50% com
Português
um consumo de corrente de 100 mA. Para selecção da fonte de alimen-
tação em conformidade com a norma EuP, recomendamos que conrme
com o fabricante da fonte de alimentação para mais detalhes.
108
ASRock B75M-ITX Motherboard
1.3 Configuração dos Jumpers
A ilustração mostra como os jumpers são
congurados. Quando há uma capa de
jumpers sobre os pinos, diz–se que o jump-
er está “curto”. Não havendo capa sobre os
pinos, o jumper está “aberto”. A ilustração
mostra um jumper de 3 pinos em que os
pinos 1 e 2 están “curtos” quando a capa
de jumper estiver colocada sobre esses 2
pinos.
Jumper Conguração
Restaurar CMOS
(CLRCMOS1, jumper de 3 pinos)
(veja a folha 2, No. 18)
Conguração-padrão Limpar o CMOS
Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS
incluem informações da conguração do sistema como: por exemplo a senha
do sistema, data, tempo, e os parámetros da conguração do sistema. Para
limpar e recongurar os parámetros do sistema a conguração inicial da fá-
brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e
pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando
um jumper. Por favor lembrese de remover o jumper depois de limpar o
COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-
verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar
a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,
hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas
serão limpos se a bateria do CMOS for retirada.
Português
109
ASRock B75M-ITX Motherboard
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conectores ATA2 Serial Estes três conectores Serial
(SATA_1: veja a folha 2, No. 2)
SATA_2
ATA (SATA2) suportam
(SATA_2: veja a folha 2, No. 4)
unidades de disco rígido SATA
(SATA_3: veja a folha 2, No. 5)
ou SATA2 como dispositivos de
SATA_1 SATA_3
armazenamento internos. A
atual interface SATA2 permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Conectores ATA3 Serial Este conector Serial
(SATA_0: veja a folha 2, No. 3)
SATA_0
ATA (SATA3) suportam
unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional)
conectado ao disco rígido SATA
/ SATA2 / SATA3 quanto o
conector SATA2 / SATA3 na
placa mãe.
Cabezal USB 2.0 Além das quatro portas USB 2.0
(USB4_5 de 9 pinos)
por defeito no painel de
(veja a folha 2, No. 7)
entrada/saída, há um ligações
Português
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
suportar dois portas USB 2.0.
110
ASRock B75M-ITX Motherboard
Cabezal USB 3.0 Além das dois portas USB 3.0
(USB3_3_4 de 19 pinos)
por defeito no painel de
(veja a folha 2, No. 12)
entrada/saída, há um ligações
USB 3.0 nesta placa-mãe.
Cada ligação USB 3.0 pode
suportar dois portas USB 3.0.
Conector do módulo de Este conector pode ser utilizado
infravermelhos para ligar o receptor do controlo
(CIR1 de 4 pinos)
remoto.
(veja a folha 2, No. 10)
Conector Áudio do painel Esta é uma interface para o
frontal cabo de áudio no painel frontal,
(HD_AUDIO1 de 9 pinos)
que permite uma conexão e
(veja a folha 2, No. 15)
controle convenientes dos
dispositivos de áudio.
Português
111
ASRock B75M-ITX Motherboard
In tA_P0 _ D+
In tA_P0 _ D-
GN D
In tA_P0 _ SSTX+
In tA_P0 _ SSTX-
GN D
In tA_P0 _ SSRX+
In tA_P0 _ SSRX-
Vb us
1
Vb us
In tA_P1 _ SSRX-
In tA_P1 _ SSRX+
GN D
In tA_P1 _ SSTX-
In tA_P1 _ SSTX+
GN D
In tA_P1 _ D-
In tA_P1 _ D+
DU MMY
GND
P RESENCE#
M IC_RET
OUT_RET
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. Áudio de elevada denição que suporta a sensibilidade da tomada,
mas o o do painel existente no chassis tem de suportar HDA para
funcionar correctamente. Siga s instruções que aparecem no manual
e no manual do chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio
do painel frontal, como a gura abaixo mostra:
A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não
necessita de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal.
®
Para os Sistemas Operativos Windows
XP / XP 64 bits:
Seleccione “Misturador”. Seleccione “Gravador”. Depois clique
em “Microfone frontal”.
®
TM
Para os Sistemas Operativos Windows
7 / 7 64-bit / Vista
/
TM
Vista
64-bit:
Aceda ao separador “Microfone frontal” no painel de Controlo
Realtek. Ajuste o “Volume de gravação”.
Conector do painel do sistema Este conector acomoda várias
(PANEL1 de 9 pinos)
funções do painel frontal do
(veja a folha 2, No. 8)
sistema.
Ligue o botão de alimentação, o botão de reposição e o indicador do
estado do sistema no chassis a este conector de acordo com a descrição
abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-
rar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão
de reposição para reiniciar o computador caso este bloqueie e não seja
possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis.
O LED cará acesso quando o sistema estiver em funcionamento. O LED
cará intermitente quando o sistema estiver no estado de suspensão S1/
S3. O LED cará desligado quando o sistema estiver nos estados de sus-
pensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O
LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certique-se que os os e os pinos têm
uma correspondência exacta.
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos)
neste conector, coincidindo o o
FA N_SPEED_CONT ROL
Português
CH A_FAN_SPEED
(veja a folha 2, No. 17)
preto com o pino de aterramen
+1 2V
GN D
to.
112
ASRock B75M-ITX Motherboard
Conector do ventilador da Ligue o cabo do ventilador da
FAN_S PEED_CONTROL
4
CPU CPU, coincidindo o o preto
CPU_FAN_SPEED
3
+ 12V
2
(CPU_FAN1 de 4 pinos)
com o pino de aterramento.
GND
1
(veja a folha 2, No. 16)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Pinos 1-3 ligados
Instalação de Ventoinha de 3 pinos
Conector de força do ATX Ligue a fonte de alimentação
24 13
(ATXPWR1 de 24 pinos)
ATX neste conector.
(veja a folha 2, No. 9)
12 1
Embora esta placa-mãe providencie um conector de energia ATX de 24
pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de
energia tradicional de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino
13.
24 13
Instalação da Fonte de alimentação ATX de 20 Pinos
12 1
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 4 pinos)
ATX 12V neste conector.
(veja a folha 2, No. 19)
Português
113
ASRock B75M-ITX Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
