ASRock B75M-ITX: 1. Einführung

1.2 Spezifikationen

Plattform - Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll

- Alle Feste Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

®

TM

CPU - Unterstützt Intel

Core

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- Digi Power-Design

- 4 + 2-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

(siehe VORSICHT 1)

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 2)

®

- Unterstützt Intel

Rapid Start Technology und Smart

®

Connect Technology mit Intel

Ivy Bridge-Prozessor

®

Chipsatz - Intel

B75

®

- Unterstützt Intel

Small Business Advantage

(siehe VORSICHT 3)

Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 4)

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter

®

Speicher (DDR3 1600 mit Intel

Ivy Bridge-Prozessor,

®

DDR3 1333 mit Intel

Sandy Bridge-Prozessor)

- Max. Kapazität des Systemspeichers: 16GB

(siehe VORSICHT 5)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 1 x PCI Express 3.0 x16-Steckplätze (PCIE1: x16-Modus)

steckplätze (siehe VORSICHT 6)

®

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

®

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

®

Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-

Deutsch

Ausgänge können nur durch GPU-integrierte Prozessoren

unterstützt werden.

®

- Unterstützt hochauösende integrierte Intel

-Graklösungen:

®

®

TM

®

Intel

Quick-Sync-Video 2.0, Intel

InTru

3D, Intel

Clear-

®

TM

®

Video-Technik (HD), Intel

Insider

, Intel

HD Graphics

2500/4000

®

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

®

Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge-

Prozessor

32

ASRock B75M-ITX Motherboard

- Maximal gemeinsam genutzter Speicher 1760MB

(siehe VORSICHT 7)

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

(siehe VORSICHT 8)

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt DVI mit einer maximalen Auösung von 1920 x

1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auösung von 2048

x 1536 bei 75 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

Bildschirm erforderlich) (siehe VORSICHT 9)

- Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

DVI- und HDMI-Ports

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x D-Sub port

- 1 x DVI-D port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA2-Anschluss

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte / Bass /

Deutsch

Audioeingang / Lautsprecher vorne / Mikrofon

(siehe VORSICHT 10)

SATA3 - 1 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt NCQ-, AHCI-

und Hot Plug Funktionen

33

ASRock B75M-ITX Motherboard

USB3.0 - 2 x USB 3.0-Ports an der Rückseite, unterstützt USB

1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

Vorderseite, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 3 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI-

und Hot Plug Funktionen

- 1 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Consumer Infrared-Modul-Header

- CPU/Gehäuse lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 1 x USB 2.0-Anschlüsse (Unterstützung 2 zusätzlicher

USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

USB 3.0-Anschlüsse)

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion, ASRock

MAGIX-Multimedia-Suite - OEM

Einzigartige - ASRock Extreme Tuning Utility (AXTU)

Eigenschaft (siehe VORSICHT 11)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 12)

- ASRock APP Charger (siehe VORSICHT 13)

- ASRock SmartView (siehe VORSICHT 14)

- ASRock XFast USB (siehe VORSICHT 15)

- ASRock XFast LAN (siehe VORSICHT 16)

Deutsch

- ASRock XFast RAM (siehe VORSICHT 17)

- ASRock Crashless BIOS (siehe VORSICHT 18)

- ASRock OMG (Online Management Guard)

(siehe VORSICHT 19)

- ASRock Internet Flash (siehe VORSICHT 20)

- ASRock ein/aus-Wiedergabetechnologie

(siehe VORSICHT 21)

34

ASRock B75M-ITX Motherboard

- Hybrid Booster:

- ASRock U-COP (siehe VORSICHT 22)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Gute Nacht-LED

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU lüfter

- Drehzahlmessung für Gehäuse lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse

lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP / XP 64-Bit (siehe VORSICHT 23)

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 24)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Übertaktung wird aufgrund von Chipsatzbeschränkungen nicht unter-

stützt.

2. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

43 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

®

Deutsch

3. Intel

Small Business Advantage ist eine in die IT-Werkzeuge integrierte,

anpassbare Plattform, die maximale Produktivität, PC-Leistung und Da-

tensicherheit unterstützt. Hier stehen Ihnen Anwendungen wie Software

Monitor, PC Health Center, Data Backup & Restore, Energy Saver und

USB Blocker.

35

ASRock B75M-ITX Motherboard

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 17 zwecks richtiger

Installation gelesen haben.

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

®

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

6. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Generation nut-Damit Sie PCI Express mit der Geschwindigkeit der 3ten Generation nut-

zen können, müssen Sie einen Ivy Bridge-Prozessor installieren. Wenn

Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express nur bei

der Geschwindigkeit der 2ten Generation.

7. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

®

tauscht. Bitte überprüfen Sie Intel

website für die neuliche Information.

8. Sie können nur die Nutzung von zwei von drei Bildschirmen auswählen.

Die D-Sub-, DVI-D- und HDMI-Bildschirme können nicht gleichzeitig

aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-HDMI-Adapter

dieselben Funktionen wie der HDMI-Port unterstützen.

®

9. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

®

TM

12bpc in EDID unterstützt. HBR wird unter Windows

7 64 Bit / 7 / Vista

TM

64 Bit / Vista

unterstützt.

10. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

11. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Prol, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Prol dann

Deutsch

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Efzienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

36

ASRock B75M-ITX Motherboard

12. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

13. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

14. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

®

TM

TM

mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

/ Vista

64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

15. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

16. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

Deutsch

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

37

ASRock B75M-ITX Motherboard

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

17. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

®

zung des Speicherplatzes, der unter Windows

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häugkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän

gerung deren Lebenszeit.

18. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

19. Mit OMG können Administratoren den Internetzugriff zu bestimmten

Zeiten sperren oder einschränken. Sie können zwischen [Täglich],

[Wochentag] und [Wochentage und Wochenende] auswählen, dann

legen Sie die Anfangs- und Endzeiten fest, zu denen anderen Nutzern

der Internetzugang gewährt werden soll. Damit OMG nicht von Nutzern

umgangen werden kann, dürfen Gästekonten keine Rechte zur Änderung

der Systemzeit eingeräumt werden.

20. Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf

unseren Servern. Mit anderen Worten: Das System erkennt aktuellste

UEFI-Firmware auf unseren Servern automatisch und aktualisiert die

Geräte-Firmware ohne Zutun von Windows. Bitte beachten Sie, dass

diese Funktion nur mit DHCP-kongurierten Computern möglich ist.

21. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großar-

tige Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern

oder Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausge-

schaltet ist (oder sich im ACPI S5-Modus bendet)! Dieses Motherboard

wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional)

geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit

gewährleistet.

22. Wird eine Überhitzung der CPU registriert, führt das System einen au-

Deutsch

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

®

®

23. ASRock XFast RAM wird von Microsoft

Windows

XP / XP 64 Bit nicht

®

®

unterstützt. Intel

Smart Connect-Technologie und Intel

USB 3.0-Ports

®

®

TM

TM

wird von Microsoft

Windows

Vista

/ Vista

64 Bit / XP / XP 64 Bit

nicht unterstützt.

38

ASRock B75M-ITX Motherboard

24. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 18)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

Deutsch

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

39

ASRock B75M-ITX Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA2-Anschlüsse Diese drei Serial ATA2-

(SATA_1: siehe S.2 - No. 2)

(SATA2-)Verbínder

SATA_2

(SATA_2: siehe S.2 - No. 4)

unterstützten SATA-Datenkabel

(SATA_3: siehe S.2 - No. 5)

für interne

Massenspeichergeräte. Die

SATA_1 SATA_3

aktuelle SATA2- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Dies Serial ATA3-

(SATA_0: siehe S.2 - No. 3)

(SATA3-)Verbínder

SATA_0

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis 6,0

Gb/s.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

werden.

Deutsch

USB 2.0-Header Neben vier Standard-USB

(9-pol. USB4_5)

2.0-Ports am E/A-Panel

(siehe S.2 - No. 7)

bendet sich ein USB 2.0-

Header an diesem

Motherboard. Dieser USB 2.0-

Header kann zwei USB 2.0-

Ports unterstützen.

40

ASRock B75M-ITX Motherboard

USB 3.0-Header Neben zwei Standard-USB

(19-pol. USB3_3_4)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 12)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Anschluss für Audio auf Dieses Interface zu einem

GND

P RESENCE#

M IC_RET

der Gehäusevorderseite Audio-Panel auf der Vorder

OUT_RET

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 15)

ermöglicht Ihnen eine bequeme

1

O UT2_L

Anschlussmöglichkeit und

J _SENSE

O UT2_R

Kontrolle über Audio-Geräte.

M IC2_R

M IC2_L

Deutsch

41

ASRock B75M-ITX Motherboard

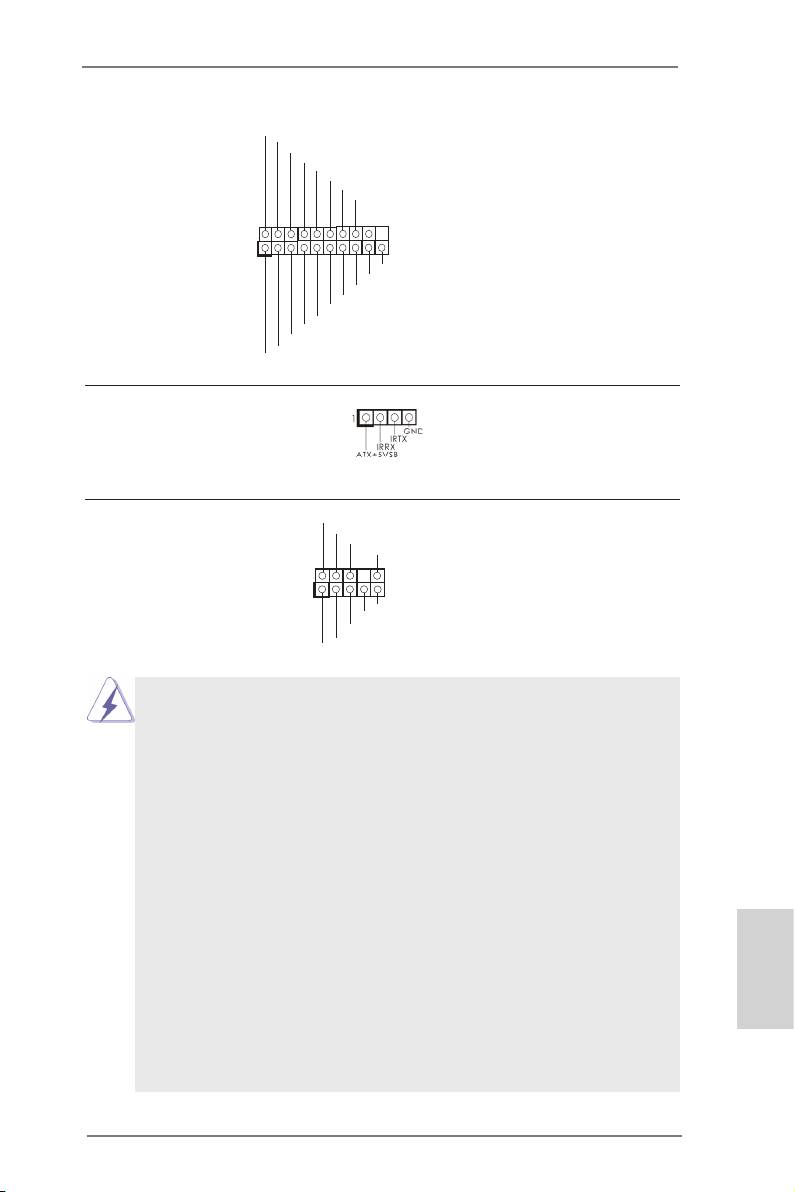

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 10)

Empfänger.

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.
