ASRock AD2550B-ITX: 1. Introduction

1.2 Spécifications

Format - Facteur de forme Mini-ITX:



6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

- Condensateur résistant pour alimentation de processeur

®

TM

CPU - Processeur Intel

Atom

double-cœur D2550 (1.86 GHz)

®

Chipsets - Southbridge: Intel

NM10 Express

Mémoire - 2 x slots SO-DIMM DDR3

- Supporte DDR3 1066/800 non-ECC, sans amortissement

mémoire

- Capacité maxi de mémoire système: 4GB

(voir ATTENTION 1)

Slot d’extension - 1 x slot PCI

®

VGA sur carte - Intel

PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 1920x1200 @ 60Hz

®

Audio - 5.1 Son haute dénition de CH (codec audio VIA

VT1705)

LAN - Realtek PCIE x1 LAN RTL8105E

- Vitesse 10/100 Mb/s

- Support du Wake-On-LAN

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port parallèle: Support ECP/EPP

- 1 x port série: COM 1

- 1 x port VGA

- 4 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Entrée Ligne / Haut-parleur frontal /

Microphone

Français

Connecteurs - 2 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte NCQ, AHCI et « Hot Plug » (Branche ment à

chaud)

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’alimentation ATX

32

ASRock AD2550B-ITX Motherboard

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

supplémentaires)

BIOS - 16Mb BIOS AMI

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial

- Connecteur audio panneau avant

Caractéristique - ASRock l’Instant Boot

unique - ASRock Instant Flash (voir ATTENTION 2)

- Chargeur ASRock APP (voir ATTENTION 3)

- ASRock XFast USB (voir ATTENTION 4)

- ASRock XFast LAN (voir ATTENTION 5)

- ASRock XFast RAM (voir ATTENTION 6)

- ASRock Crashless BIOS (voir ATTENTION 7)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

(voir ATTENTION 8)

- ASRock U-COP (voir ATTENTION 9)

- Garde d’échec au démarrage (B.F.G.)

Surveillance - Contrôle de la température CPU

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d’unité centrale/châssis

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

OS - Microsoft

Windows

7 32-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 10)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

33

ASRock AD2550B-ITX Motherboard

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

Français

34

ASRock AD2550B-ITX Motherboard

ATTENTION!

1. A cause des limites de la puce, la taille de la mémoire réservée pour le

®

système peut être inférieure à 4 Go sous Windows

OS. Vous pouvez

®

utiliser ASRock XFast RAM pour accéder à la mémoire que Windows

ne

peut pas utiliser.

2. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

®

sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de ash. Note que a unidade ash USB ou a unidade de

disco rígido devem utilizar o sistema de cheiros FAT32/16/12.

3. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

4. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

5. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

Français

35

ASRock AD2550B-ITX Motherboard

6. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité

l’espace mémoire que les processeurs du système d’exploitation Win-

dows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue

le temps de chargement des sites Internet précédemment visités, ren-

dant la navigation sur le web plus rapide que jamais. Il rend également

l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage

indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à

vos SSD ou HDD an d’accroitre leur durée de vie utile.

7. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

8. Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

9. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez vérier que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

10. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

36

ASRock AD2550B-ITX Motherboard

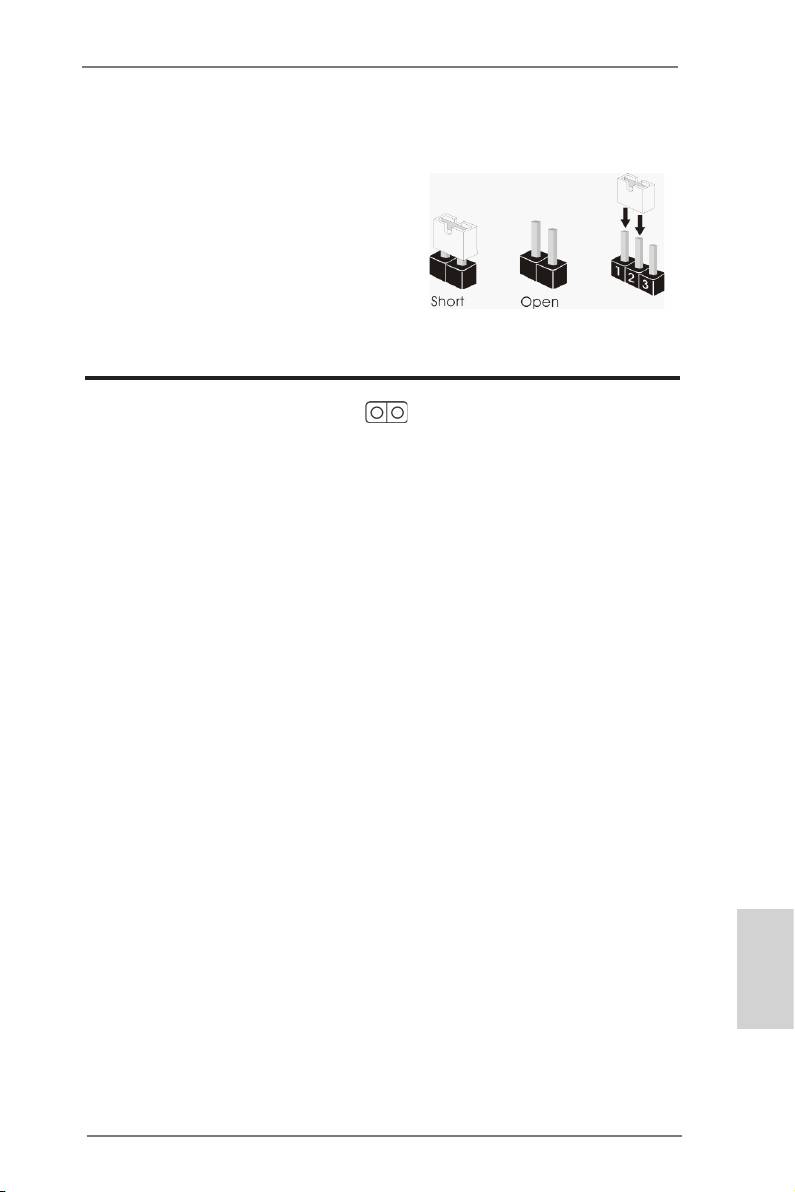

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1,

le cavalier à 2 broches)

le cavalier à 2 broches

(voir p.2 No. 11)

Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure,

et les paramètres du système. Pour restaurer les paramètres système à leur

valeur par défaut, éteignez l’ordinateur et débranchez le câble d’alimentation.

Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N’ou-

bliez pas de retirer le cavalier avant après avoir restauré le CMOS.

Français

37

ASRock AD2550B-ITX Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATAII Ces deux connecteurs Série

(SATAII_1: voir p.2 No. 14)

ATAII (SATAII) prennent en

(SATAII_2: voir p.2 No. 6)

charge les câbles SATA pour

SATAII_1

SATAII_2

les périphériques de stockage

internes. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

ou au connecteur SATAII sur la

carte mere.

En-tête USB 2.0 A côté des ports

(USB4_5 br.9)

USB 2.0 par défaut sur le

(voir p.2 No. 13)

panneau E/S, il y a deux

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB6_7 br.9)

charge 2 ports USB 2.0.

(voir p.2 No. 7)

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

Français

(CIR1 br.4)

pour connecter des récepteur

(voir p.2 No. 10)

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 8)

transfert et de réception sans

l.

38

ASRock AD2550B-ITX Motherboard

Connecteur audio panneau C’est une interface pour

GND

P RESENCE#

M IC_RET

(HD_AUDIO1 br. 9)

un câble avant audio en façade

OUT_RET

(voir p.2 No. 17)

qui permet le branchement et

le contrôle commodes de

1

O UT2_L

périphériques audio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 9)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

Français

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

39

ASRock AD2550B-ITX Motherboard

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

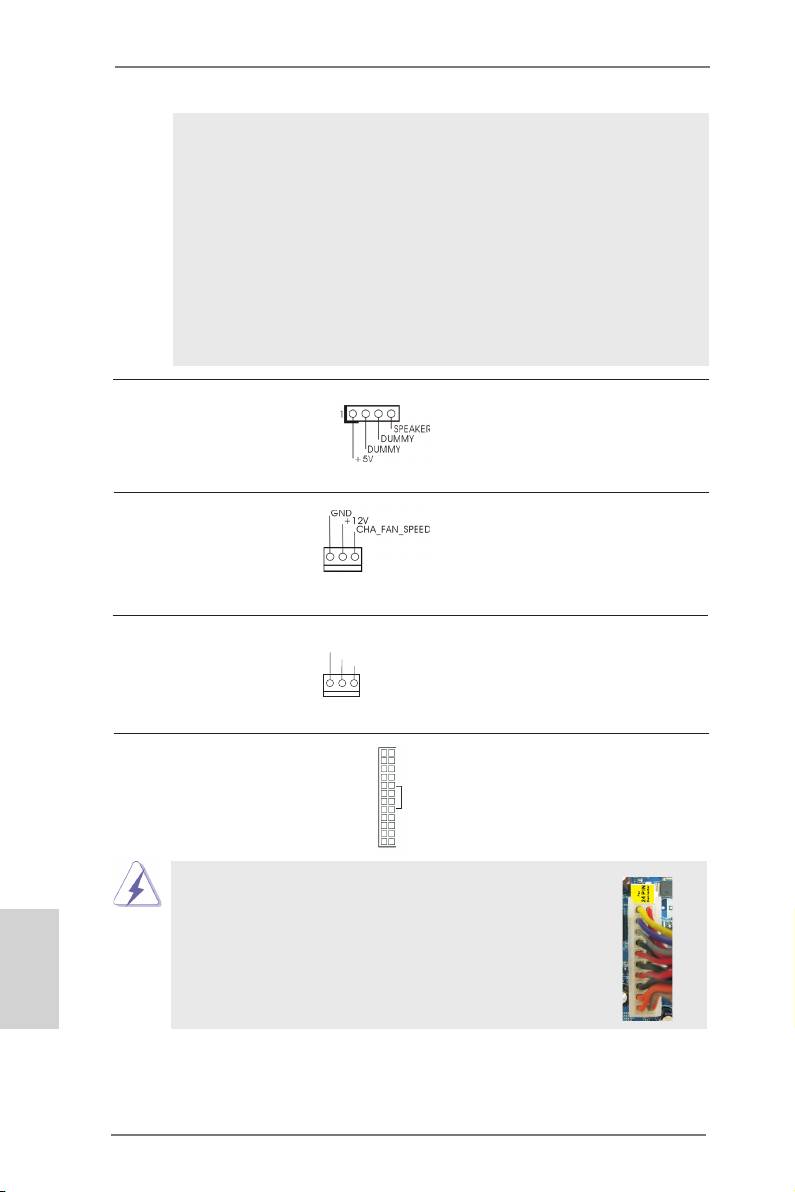

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

cet en-tête.

(voir p.2 No. 12)

Connecteur pour châssis

Branchez les câbles du

(CHA_FAN1 br. 3)

ventilateur aux connecteurs pour

(voir p.2 No. 3)

ventilateur et faites correspondre

le l noir à la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de

GND

de l’UC ventilateur d’UC sur ce

+ 12V

CPU_FAN_SPEED

(CPU_FAN1 br. 3)

connecteur et brancher le l

(voir p.2 No. 1)

noir sur la broche de terre.

En-tête d’alimentation ATX Veuillez connecter l’unité

12

24

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 5)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

Français

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

1

13

40

ASRock AD2550B-ITX Motherboard
