ASRock A55iCafe: 1. Introduction

7. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simulta-

nément plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

8. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

9. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

10. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez vérier que

le ventilateur d’UC sur la carte mère fonctionne correctement et

débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer

la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique

entre le CPU le dissipateur lors de l’installation du PC.

11. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

Français

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

48

ASRock A55iCafe Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 28)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Français

49

ASRock A55iCafe Motherboard

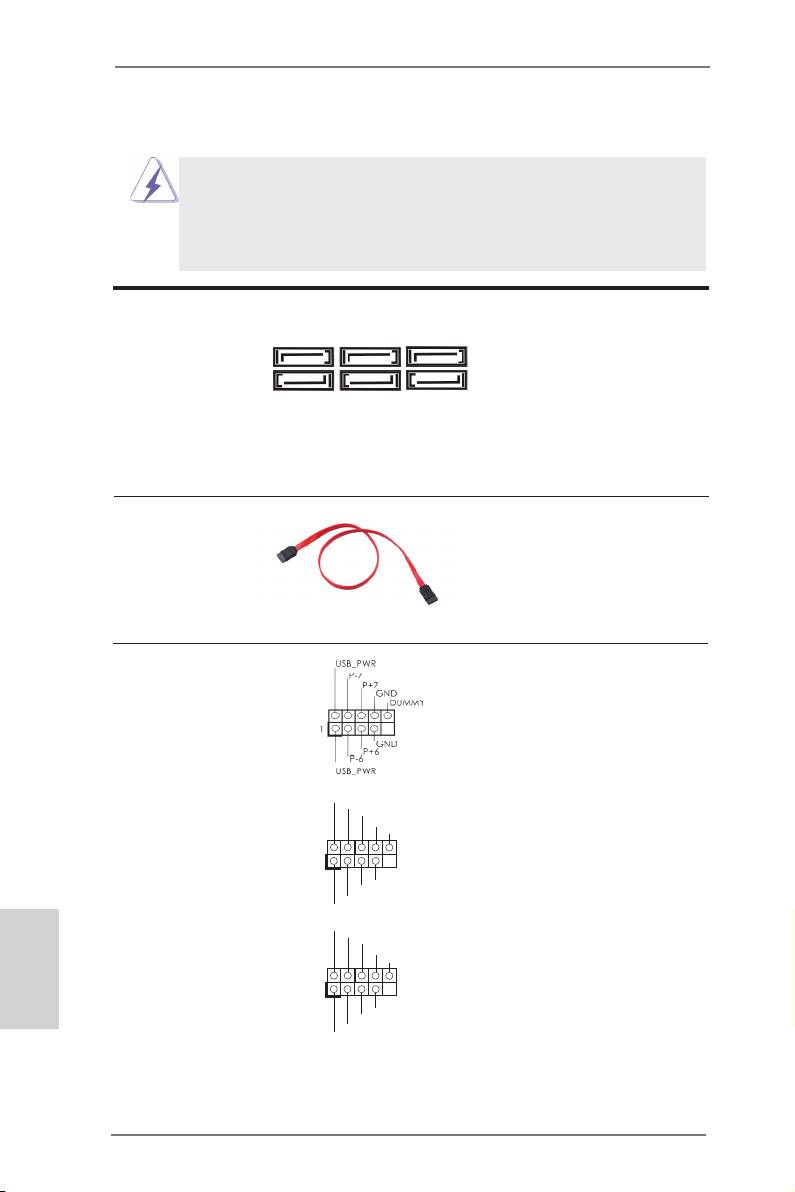

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

versibles!

Connecteurs Série ATA2 Ces six connecteurs Série

(SATA2_1: voir p.2 No. 9)

ATA2 (SATA2) prennent en

SATA2_1 SATA2_2 SATA2_4

(SATA2_2: voir p.2 No. 10)

charge les câbles SATA pour

(SATA2_3 voir p.2 No. 14)

les périphériques de stockage

(SATA2_4 voir p.2 No. 11)

internes. L’interface SATA2

SATA2_6 SATA2_3 SATA2_5

(SATA2_5 voir p.2 No. 13)

actuelle permet des taux

(SATA2_6 voir p.2 No. 15)

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

ou au connecteur SATAII sur la

carte mere.

En-tête USB 2.0 A côté des six ports USB

(USB6_7 br.9)

2.0 par défaut sur le panneau

(voir p.2 No. 23)

E/S, il y a trois embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

prendre en charge 2 ports USB

U SB_PWR

(USB8_9 br.9)

2.0.

P-9

P +9

(voir p.2 No. 22)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Français

U SB_PWR

(USB10_11 br.9)

P-11

P +11

(voir p.2 No. 21)

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

50

ASRock A55iCafe Motherboard

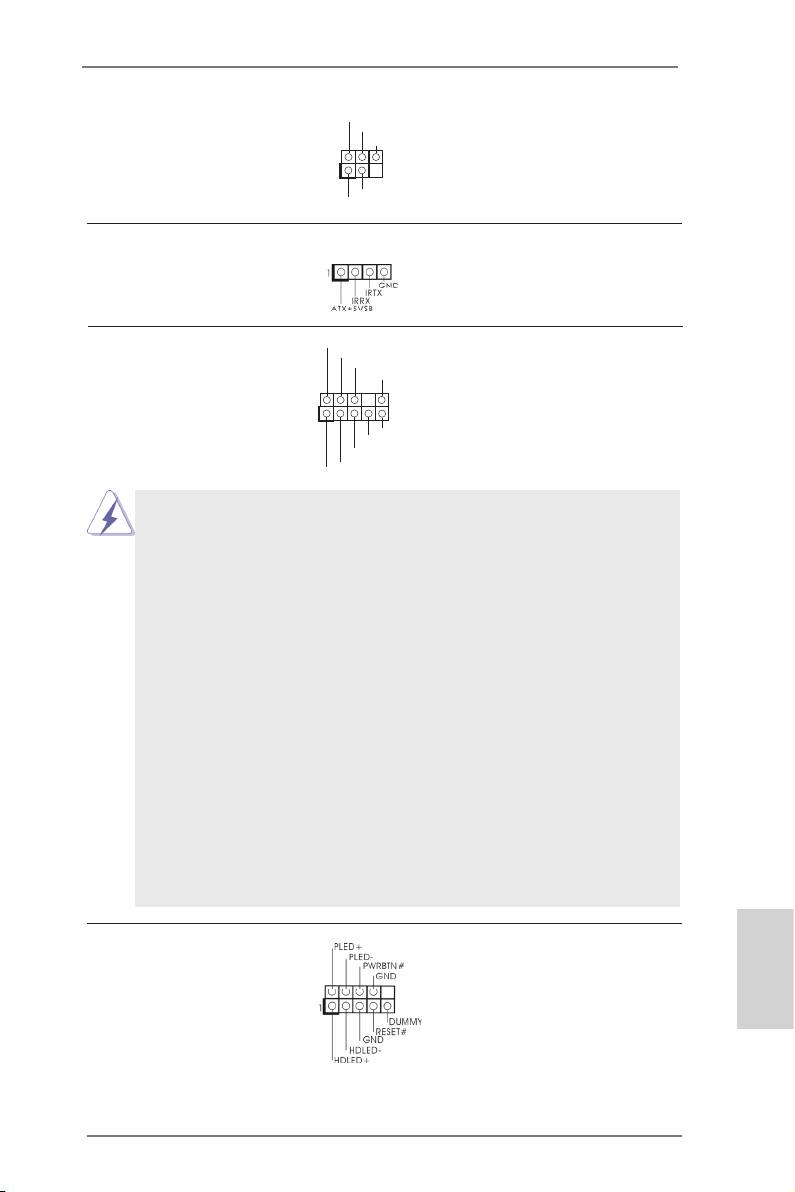

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 25)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur

(voir p.2 No. 24)

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2 No. 29)

qui permet le branchement et

le contrôle commodes de

périphériques audio.

Français

51

ASRock A55iCafe Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 20)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

cet en-tête.

(voir p.2 No. 17)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

1

chassi per indicare lo stato di

Français

PLED-

PLED+

(vedi p.2 Nr. 19)

alimentazione del sistema. Il

PLED+

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

52

ASRock A55iCafe Motherboard

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs pour

(voir p.2 No. 18)

GND

FAN_SPEED_CONTROL

ventilateur et faites correspondre

+12V

CHA_FAN_SPEED

le l noir à la broche de terre.

(CHA_FAN2 br. 3)

(voir p.2 No. 36)

(CHA_FAN3 br. 3)

(voir p.2 No. 35)

(PWR_FAN1 br. 3)

(voir p.2 No. 6)

Connecteur du ventilateur Veuillez connecter le câble de

FAN_S PEED_CONTROL

CPU_FAN_SPEED

de l’UC ventilateur d’UC sur ce

+ 12V

(CPU_FAN1 br. 4)

GND

connecteur et brancher le l

(voir p.2 No. 4)

noir sur la broche de terre.

1 2 3 4

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

GND

+ 12V

CPU_FAN_SPEED

(voir p.2 No. 5)

En-tête d’alimentation ATX Veuillez connecter l’unité

12

24

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 12)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

Français

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

1

13

53

ASRock A55iCafe Motherboard

Connecteur ATX 12V Veuillez connecter une unité

4 8

(ATX12V1 br.8)

d’alimentation électrique ATX

(voir p.2 No. 1)

1 5

12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

4 8

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

1 5

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 26)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir p.2 No. 27)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

connecteur.

Français

54

ASRock A55iCafe Motherboard
