ASRock A55iCafe: 1. Giriş

1. Giriş

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan

ASRock A55iCafe anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite

ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir

performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

bilirsiniz.

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun

-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde

sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde

bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock A55iCafe Anakart

(ATX Form Faktörü: 12,0-inç x 8,0-inç, 30,5 cm x 20,3 cm)

ASRock A55iCafe Hızlı Takma Kılavuzu

ASRock A55iCafe Destek CD’si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

ASRock Size Şunu Hatırlatır...

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit ile daha iyi performans

elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI

moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek

üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.

Türkçe

96

ASRock A55iCafe Motherboard

1.2 Özellikler

Platform - ATX Form Faktörü: 12,0-inç x 8,0-inç, 30,5 cm x 20,3 cm



- Tüm Katı Kapasitör tasarımı

CPU - Yuva Tipi FM1 100W İşlemcileri destekler

- V4 + 1 Gьз Fazэ Tasarэmэ

TM

- AMD’nin Cool ‘n’ Quiet

Teknolojisini Destekler

- UMI-Bağlantısı GEN2

Yonga seti - AMD A55 FCH (Hudson-D2)

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi (bkz. DİKKAT 1)

- 4 x DDR3 DIMM yuva

- DDR3 2400+(OC)/1866/1600/1333/1066/800 ECC

olmayan, ara belleksiz bellek (bkz. DİKKAT 2)

- Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 3)

Genişletme - 1 x PCI Express 2.0 x16 yuva (PCIE3 @ x16 modu)

Yuvası - 2 x PCI Express 2.0 x1 yuva

- 2 x PCI yuva

- AMD Dual Graphics’i destekler

Grakler - AMD Radeon HD 65XX/64XX grak

- DirectX 11, Pixel Shader 5.0

- Maks. paylaюэlan bellek 512 MB (bkz. DİKKAT 4)

- Çift VGA Çıkış: desteği D-Sub ve bağımsız görüntü

denetleyiciler tarafından DVI-D bağlantı noktaları

- 75Hz’de 1920x1200’ya kadar maks. зцzьnьrlьkle DVI’э

destekler

- 60Hz’de 1920x1600’ya kadar maks. зцzьnьrlьkle D-Sub’э

destekler

TM

- AMD Steady Video

’yu destekler: Ev/çevrimiçi videoda

otomatik titreşim azaltma için yeni video işleme sonrası özelliği

- DVI portlarэyla HDCP iюlevini destekler

- DVI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD

oynatэmэnэ destekler

Ses - (Realtek ALC662 Ses Codec’i) 5,1 Kanal HD Ses

- Premium Blu-ray ses desteği

TM

- THX TruStudio

desteği

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

Türkçe

- Realtek RTL8111E

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- PXE’yi destekler

97

ASRock A55iCafe Motherboard

Arka Panel G/З Paneli

G/З - 1 x PS/2 Fare Portu

- 1 x PS/2 Klavye Portu

- 1 x D-Sub Portu

- 1 x DVI-D Portu

- 6 x Kullanэma Hazэr USB 2.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Hat Girişi/Ön Hoparlör/Mikrofon

Konektör - 6 x SATA2 3,0Gb/sn konektör, donanım RAID (RAID 0,

RAID 1 ve RAID 10), NCQ, AHCI ve “Sistem Aзэkken Bileюen

Takma” işlevlerini

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x Güç LED’i şi

- CPU/Kasa/Güç FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

BIOS Özelliği - 32 Mb AMI BIOS

- GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- AMBIOS 2.3.1 Desteği

- DRAM, VDDP, VDDR, SB Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 5)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 6)

- ASRock APP Charger (bkz. DİKKAT 7)

Türkçe

- ASRock XFast USB (bkz. DİKKAT 8)

- ASRock XFast LAN (bkz. DİKKAT 9)

- Hibrit Yükseltici:

- ASRock U-COP (bkz. DİKKAT 10)

98

ASRock A55iCafe Motherboard

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- İşlemci/Kasa Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP

SP3 / XP 64-bit uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

(bkz. DİKKAT 11)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

Türkçe

99

ASRock A55iCafe Motherboard

DİKKAT!

1. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 12'deki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

2. 2400/1866/1600MHz bellek hızı çalıştığınız CPU'ya göre desteklenir. DDR3

2400/1866/1600 bellek modülünü bu anakartta çalıştırmak istiyorsanız,

uyumlu bellek modülleri için lütfen web sitemizdeki bellek destek listesine

bakın. ASRock web sitesi: http://www.asrock.com

®

TM

3. İşletim sistemi kısıtlaması nedeniyle, Windows

7 / Vista

/ XP altında

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

®

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur.

4. Maksimum paylaюэlan bellek boyutu yonga seti satэcэsэ tarafэndan

tanэmlanэr ve deрiюebilir. Lьtfen en son bilgileri iзin AMD web sitesini

kontrol edin.

5. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem i.levlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü ve IES da-

hildir. Donanım Monitöründe sisteminizde okunan önemli de.erleri gösterir.

Fan Kontrolünde ayarlamanız için fan hızını ve sıcaklı.ını gösterir. IES’de

(Akıllı Enerji Tasarrufu), CPU çekirdekleri bo.ta oldu.unda bilgisayarın

performansından ödün vermeden gerilim düzenleyicisi çıkı. fazlarının

sayısını dü.ürerek verimlili.i iyile.tirir. ASRock Extreme Tuning Utility

(AXTU)’nun çalı.ma prosedürleri için lütfen web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

6. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-

®

DOS veya Windows

gibi ilk önce işletim sistemine girmeden

güncellemenizi sağlar. Bu yardımcı programla, POST sırasında <F6>

tuşuna basabilirsiniz veya BIOS ayarları menüsünün ASRock Anında

Flash’a erişmesi için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni

BIOS dosyasını USB ash sürücünüze, diskete veya sabit sürücüye kayde-

din, sonra BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer

karmaşık ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz.

Lütfen USB ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi

kullanması gerektiğini unutmayın.

7. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

Türkçe

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya Al

modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

100

ASRock A55iCafe Motherboard

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

8. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

9. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

10. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

11. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

101

ASRock A55iCafe Motherboard

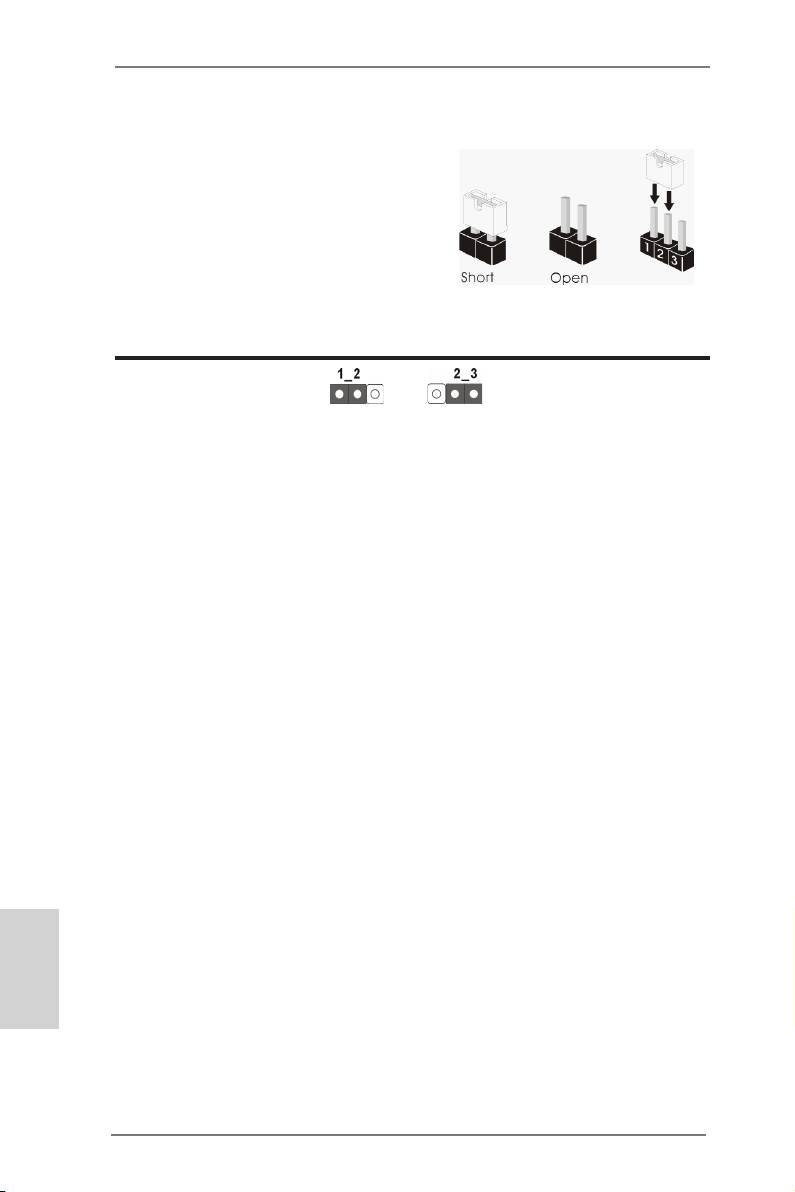

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 28)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

102

ASRock A55iCafe Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu altı Seri ATA2 (SATA2)

(SATA2_1: bkz. s.2, No. 9)

konektör, dahili depolama

SATA2_1 SATA2_2 SATA2_4

(SATA2_2: bkz. s.2, No. 10)

cihazları için SATA veri

(SATA2_3: bkz. s.2, No. 14)

kablolarını destekler. Geçerli

SATA2_6 SATA2_3 SATA2_5

(SATA2_4: bkz. s.2, No. 11)

SATA2 arayüzü 3,0 Gb/sn veri

(SATA2_5: bkz. s.2, No. 13)

aktarım hızına izin verir.

(SATA2_6: bkz. s.2, No. 15)

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATAII sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATAII konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan altı

(9-pinli USB6_7)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 23)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

U SB_PWR

(9-pinli USB8_9)

P-9

P +9

(bkz. s.2 No. 22)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

U SB_PWR

(9-pinli USB10_11)

P-11

P +11

(bkz. s.2 No. 21)

GND

DUMMY

1

GND

P +10

P-10

Türkçe

U SB_PWR

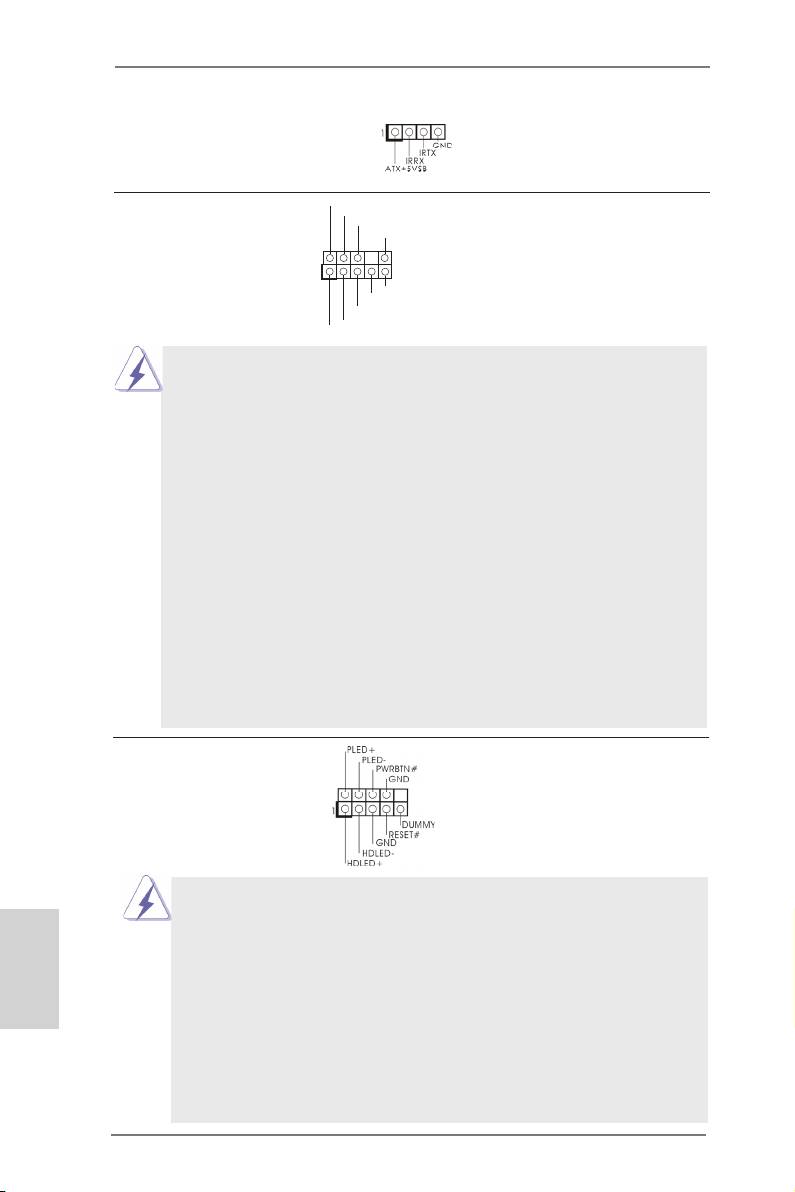

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 25)

modülünü destekler.

103

ASRock A55iCafe Motherboard

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 24)

GND

Ön Panel Ses Fişi Bu, panel ses kablosu için

P RESENCE#

M IC_RET

(9-pinli HD_SES1)

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 29)

ses cihazlarını kontrol

1

etmeyi sağlayan bir arayüzdür.

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 20)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Türkçe

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

104

ASRock A55iCafe Motherboard

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 17)

Güç LED'i Fişi Sistem gücü durumunu

1

(3-pinli PLED1)

belirtmek için lütfen kasa güç

PLED-

PLED+

(bkz. s.2 No. 19)

PLED+

LED'ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

GND

FAN_SPEED_CONTROL

(bkz. s.2 No. 18)

+12V

ve siyah kabloyu toprak pinine

CHA_FAN_SPEED

bağlayın.

(3-pinli CHA_FAN2)

(bkz. s.2 No. 36)

(3-pinli CHA_FAN3)

(bkz. s.2 No. 35)

(3-pinli PWR_FAN1)

Türkçe

(bkz. s.2 No. 6)

105

ASRock A55iCafe Motherboard
