ASRock A55iCafe: 1. Einführung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x D-Sub port

- 1 x DVI-D port

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

Mikrofon

Anschlüsse - 6 x SATA2-Anschluss mit 3,0 Gb/s, unterstützt RAID-

(RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot

Plugging“-Funktionen

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

Deutsch

- SMBIOS 2.3.1

- DRAM, VDDP, VDDR, SB Stromspannung Multianpassung

Support-CD - Treiber, Dienstprogramme, Antivirussoftware

(Probeversion), CyberLink MediaEspresso 6.5-Testversion

32

ASRock A55iCafe Motherboard

Einzigartige - ASRock Extreme Tuning Utility (AXTU)

Eigenschaft (siehe VORSICHT 5)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 6)

- ASRock APP Charger (siehe VORSICHT 7)

- ASRock XFast USB (siehe VORSICHT 8)

- ASRock XFast LAN (siehe VORSICHT 9)

- Hybrid Booster:

- ASRock U-COP (siehe VORSICHT 10)

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPU-/Gehäuselüfter

- Mehrstuge Geschwindigkeitsteuerung für CPU-/

Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP SP3 / XP 64-Bit

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 11)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wur-

den.

Deutsch

33

ASRock A55iCafe Motherboard

VORSICHT!

1.

Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 12 zwecks richtiger

Installation gelesen haben.

2. Ob die Speichergeschwindigkeit 2400/1866/1600 MHz unterstützt wird,

hängt von der von Ihnen eingesetzten CPU ab. Schauen Sie bitte auf un-

seren Internetseiten in der Liste mit unterstützten Speichermodulen nach,

wenn Sie DDR3 2400/1866/1600-Speichermodule einsetzen möchten.

ASRock-Internetseite: http://www.asrock.com

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

TM

größe weniger als 4 GB betragen, da unter Windows

7 / Vista

/ XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

4. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

tauscht. Bitte überprüfen Sie AMD website für die neuliche Information.

5. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet

HardwareÜberwachung, Lüftersteuerung und IES. Über die Hardware-

Überwachung können Sie die Hauptsystemdaten einsehen. Die

Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und

Temperatur an. Per IES (Intelligent Energy Saver) kann der Spannungs-

regulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen

zur Steigerung der Ef zienz reduzieren – ohne die Rechenleistung zu

beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning

Utility (AXTU)  nden Sie auf unserer Webseite. ASRock-Webseite: http://

www.asrock.com

6. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

Deutsch

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

7. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglichkeit

zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen,

bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Char-

ger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch

lädt sich Ihr iPhone wesentlich schneller über einen Computer auf –

34

ASRock A55iCafe Motherboard

genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der

Installation des APP Charger-Treibers können Sie im Handumdrehen das

großartigste Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://

www.asrock.com/Feature/AppCharger/index.asp

8. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerä-

tes variieren.

9. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

10. Wird eine Überhitzung der CPU registriert, führt das System einen automati-

schen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte,

ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte

den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung

zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU

und Kühlkörper zu sprühen.

11. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

35

ASRock A55iCafe Motherboard

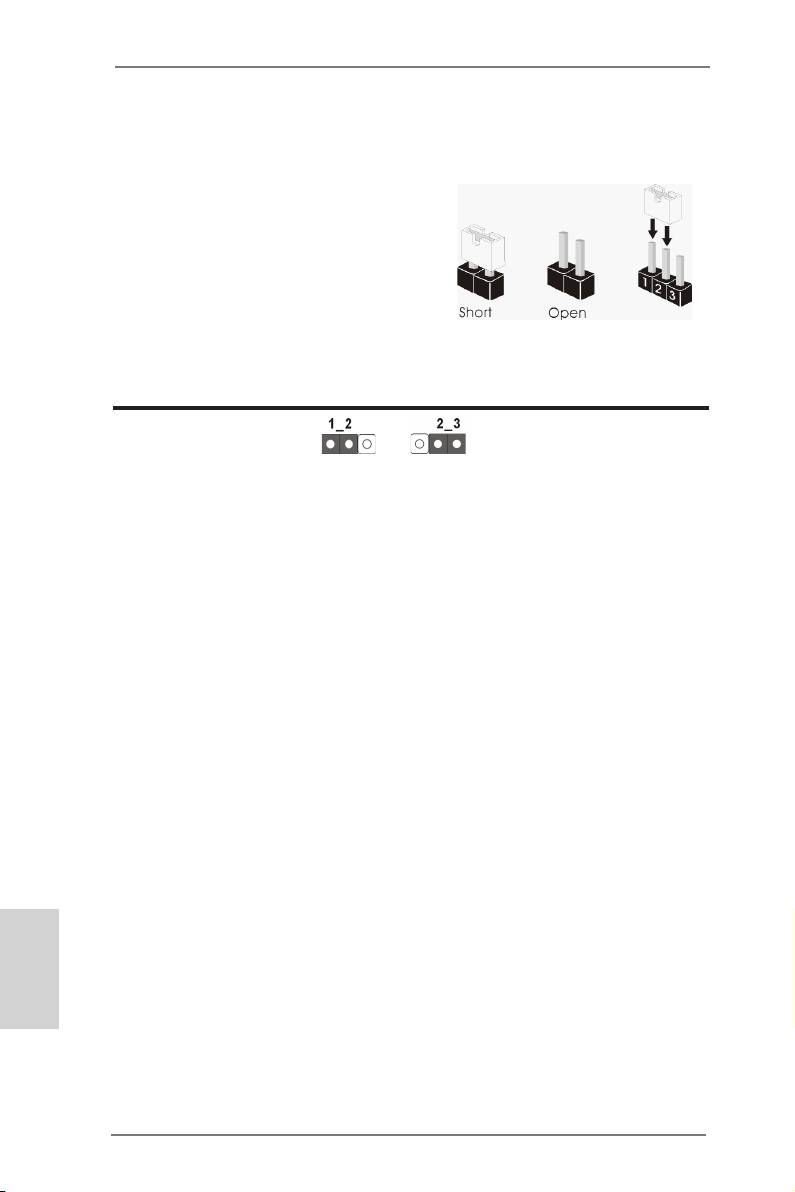

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 28)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Deutsch

36

ASRock A55iCafe Motherboard

1.4 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-

(SATA2_1: siehe S.2 - No. 9)

(SATA2-)Verbínder

SATA2_1 SATA2_2 SATA2_4

(SATA2_2: siehe S.2 - No. 10)

unterstützten SATA-Datenkabel

(SATA2_3: siehe S.2 - No. 14)

für interne

(SATA2_4: siehe S.2 - No. 11)

Massenspeichergeräte. Die

SATA2_6 SATA2_3 SATA2_5

(SATA2_5: siehe S.2 - No. 13)

aktuelle SATA2- Schnittstelle

(SATA2_6: siehe S.2 - No. 15)

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATAII Festplatte

oder das SATAII

Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

USB 2.0-Header Zusätzlich zu den sechs

(9-pol. USB6_7)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 23)

I/O-Anschlüssen benden sich

drei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

U SB_PWR

(9-pol. USB8_9)

Anschlussleiste werden zwei

P-9

P +9

GND

(siehe S.2 - No. 22)

USB 2.0-Ports unterstützt.

DUMMY

1

GND

P +8

P-8

U SB_PWR

(9-pol. USB10_11)

U SB_PWR

P-11

(siehe S.2 - No. 21)

P +11

Deutsch

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

37

ASRock A55iCafe Motherboard

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 25)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 24)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 29)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

Deutsch

38

ASRock A55iCafe Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

auf „FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 20)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 17)

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

1

PLED-

(siehe S.2 - No. 19)

zur Anzeige des

PLED+

PLED+

Systembetriebsstatus an

diesem Header an. Die LED

Deutsch

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

39

ASRock A55iCafe Motherboard

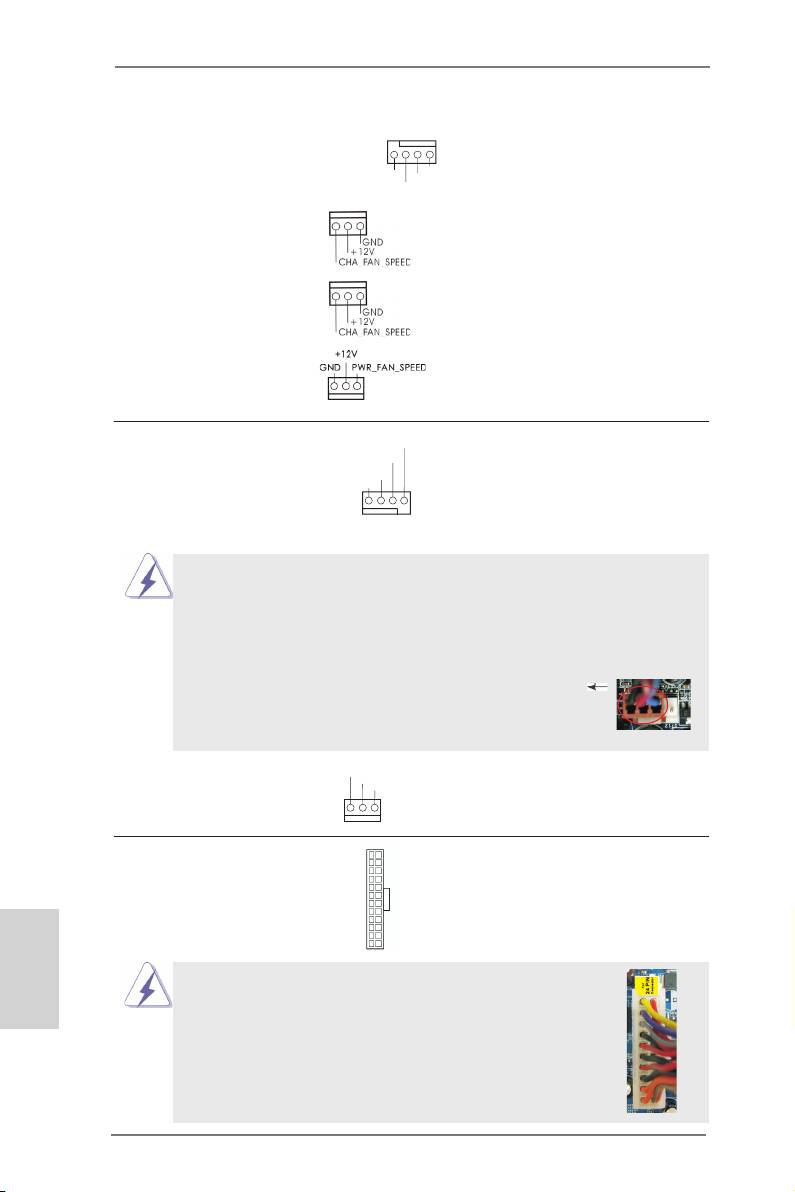

Gehäuse- und Stromlüfteranschlüsse

Verbinden Sie die Lüfterkabel mit

(4-pin CHA_FAN1)

den Lüfteranschlüssen, wobei

(siehe S.2 - No. 18)

GND

FAN_SPEED_CONTROL

+12V

der schwarze Draht an den

CHA_FAN_SPEED

Schutzleiterstift angeschlossen

(3-pin CHA_FAN2)

wird.

(siehe S.2 - No. 36)

(3-pin CHA_FAN3)

(siehe S.2 - No. 35)

(3-pin PWR_FAN1)

(siehe S.2 - No. 6)

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

+ 12V

GND

(siehe S.2 - No. 4)

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

GND

+ 12V

CPU_FAN_SPEED

(siehe S.2 - No. 5)

12

24

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 12)

Header.

Deutsch

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

40

ASRock A55iCafe Motherboard

ATX 12V Anschluss Bitte schließen Sie an diesen

4 8

(8-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 1)

Stromversorgung an.

1 5

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

4 8

Installation der 4-Pin ATX 12V Energieversorgung

1 5

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 26)

ein COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.2 - No. 27)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Deutsch

41

ASRock A55iCafe Motherboard
